GBT 14225.2-1993 铧式犁 技术条件.PDF

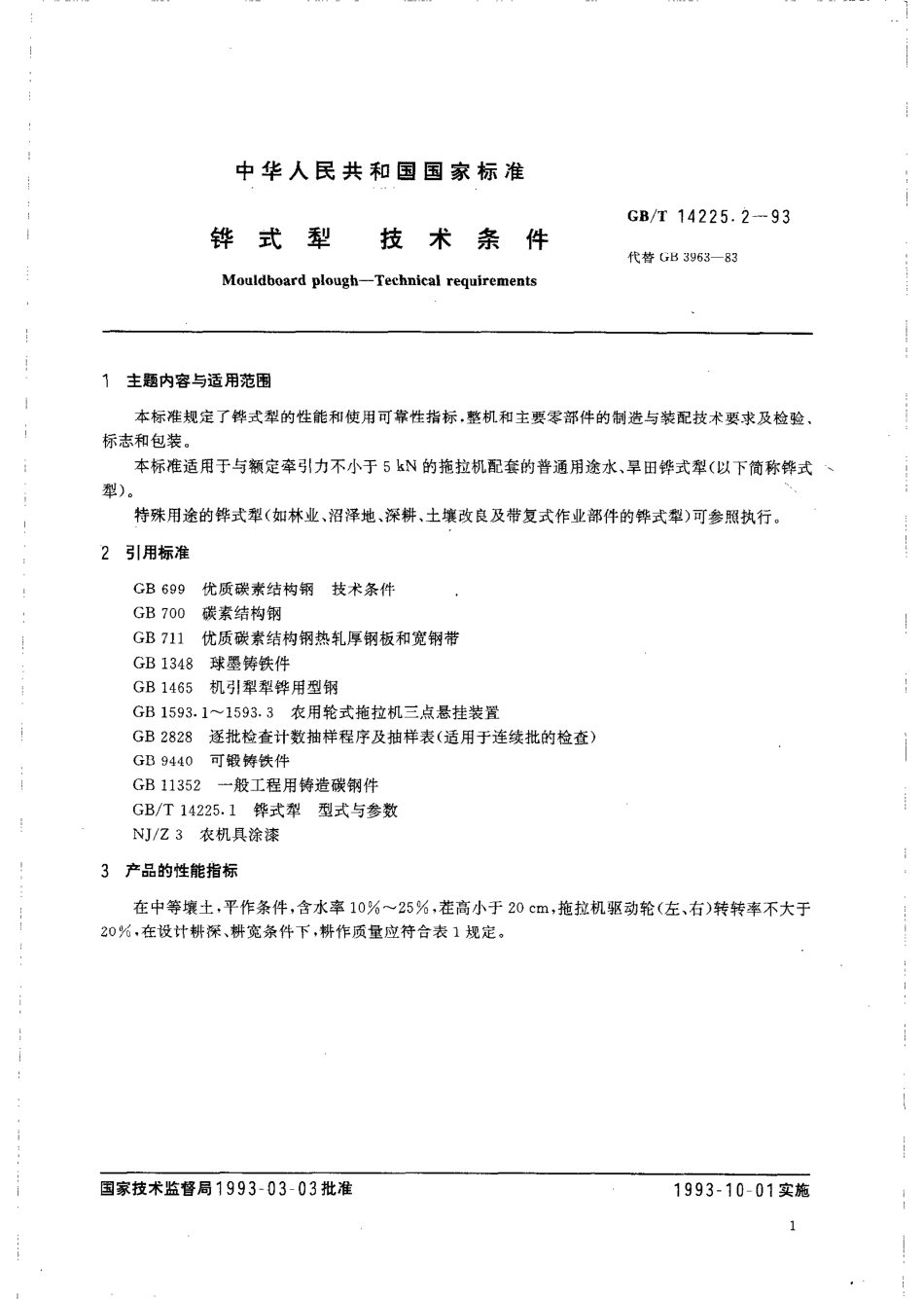

中华人民共和国国家标准GB/T14225.2-93铧式犁技术条件代替GB3963一83Mouldboard plough-Technical requirements1主题内容与适用范围本标准规定了铧式犁的性能和使用可常性指标，整机和主要零部件的制造与装配技术要求及检验、标志和包装。本标准适用于与额定牵引力不小于5kN的拖拉机配套的普通用途水、旱田铧式犁（以下简称铧式犁)。特殊用途的铧式犁（如林业、沼泽地、深耕、土壤改良及带复式作业部件的铧式犁）可参照执行。2引用标准GB699优质碳素结构钢技术条件GB700碳素结构钢GB711优质碳素结构钢热轧厚钢板和宽钢带GB1348球墨俦铁件GB1465机引犁犁铧用型钢GB1593.11593.3农用轮式拖拉机三点悬挂装置GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB9440可锻铸铁件GB11352一般工程用铸造碳钢件GB/T14225.1铧式犁型式与参数NJ/Z3农机具涂漆3产品的性能指标在中等壤土，平作条件，含水率10%25%，茬高小于20cm,拖拉机驱动轮（左、右）转转率不大于20%,在设计耕深、耕究条件下，耕作顶量应符合表1规定。国家技术监督局1993-03-03批准1993-10-01实施1GB/T14225.2-935.2.1.2犁铧须进行热处理，热处理后（热处理区）硬度为HRC4860,金相组织为细针状及中针状马氏体，允许有少量屈氏体存在；非热处理区硬度不得大于HRC32,硬度测点和热处理区如图1所示。热处理区测点图1犁铧热处理区及硬度测点5.2.1.3犁铧刃直线部分刃厚为1士0.5mm,铧刃向工作面凸起不得大于3mm,局部凹下不得大于1.5mm,刃口残缺不得大于1.5mm。5.2.1.4犁铧表面应光洁，不得有裂纹、剥层、烧伤等缺陷。5.2.1.5等宽犁铧宽度只允许前端大于后端，后端不得大于前端。5.2.2犁壁!5.2.2.1犁壁应用GB699规定的65M钢或35号钢及Q275钢制造。5.22.2犁壁须经热处理，热处理后的硬度及金相组织见表2。表2热处理后硬度犁壁材质金相组织HRC65Mn钢4860回火屈氏体及少量回火马氏体35号解4860为板条状马氏体及针状马氏体，允许有少量屈氏体Q275钢4860为板条状马氏体及针状马氏体，允许有少量屈氏体5.2.2.3犁壁经热处理后，应进行硬度检验，硬度测点应符合图2规定。三点中允许一点，遇软点后再在周围（半径20mm内）测两点，都合格该犁壁硬度合格，否则为不合格。经热处理后工作表面上部及翼边部1/3的硬度不得低于HRC38。测点20402/3L图2犁壁硬度测点
