bz001006233.pdf

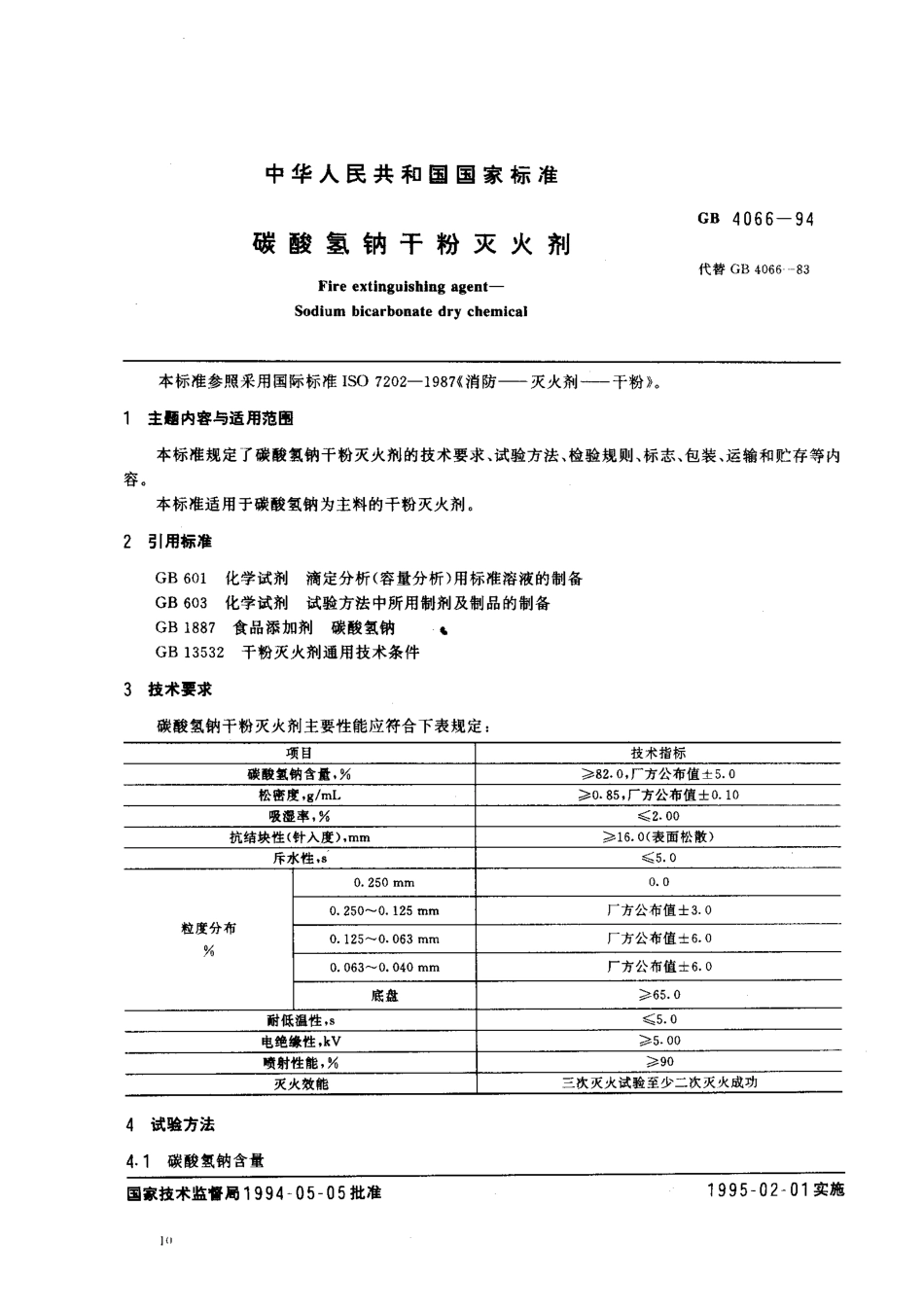

中华 人 民 共 和 国 国家 标 准4 0 6 6 一 9 4GB储碳 酸 氢 钠 干 粉 灭 火 剂GB 4 0 6 6-8 3 F i r e e x t i n g u i s h i n g a g e n t-S o d i u m b i c a r b o n a t e d r y c h e mi c a l本标准参照采用国际标准I S O 7 2 0 2-1 9 8 7 消防灭火剂干粉。1 主肠内容与适用范围本标准规定了碳酸氢钠干粉灭火剂的技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容本标准适用于碳酸氢钠为主料的干粉灭火剂。2 弓 I 用标准G B 6 0 1 化学试剂 滴定分析(容量分析)用标准溶液的制备G B 6 0 3 化学试剂试验方法中所用制剂及制品的制备G B 1 8 8 7 食品添加剂 碳酸氢钠G B 1 3 5 3 2 干粉灭火剂通用技术条件3 技术要求碳酸氢钠干粉灭火剂主要性能应符合下表规定:项目1技 术 指 标碳酸氢钠含量，%8 2.0，厂 方 公 布 值 士 5.0松密度,g/.LI)。8 5，厂 方 公 布 值 士。“吸湿率，%(2.。抗结块性(针入度),m m1 6.0(表面松散)斥水性，s(5.0粒度分布%0.2 5 0 mm0.00.2 5 0-0.1 2 5 mm厂方公布值士3.00.1 2 5 -0.0 6 3 mm厂方公布值士6.00.0 6 3-0.0 4 0 mm厂方公布值士6.。底盘6 5.0耐低温性，59 0灭火效能三次灭火试验至少二次灭火成功4 试验方法4.1 碳酸氢钠含量国家技术监誉局1 9 9 4 一 0 5 一 0 5 批准1 9 9 5 一 0 2 一 0 1 实施G B 4 0 6 6 一 9 44 1 1 滴定法(仲裁法)4.1.1.1 方法提要 干粉灭火剂试样破坏硅膜后，加热蒸馏水溶解过滤，取其滤液，以澳甲 酚绿一 甲 基红为指示液，用盐酸标准溶液滴定。4.，.1.2 试剂 a盐酸(G B 6 2 2):c(H C l)约为0.1 m o l/L标准滴定溶液;b.甲基红指示液(2 g/L):称取。.2 0 g甲 基红，溶于乙醇，用乙醉稀释至1 0 0 m L;c澳甲 酚绿指示液(1 g/L):称取0.1 0 g 澳甲 酚绿，溶于乙醇，用乙醇稀释至1 0 0 m L;d.澳甲酚绿一 甲基红指示液:将澳甲 酚绿乙醇溶液(1 g/L)与甲 基红乙醇溶液(2 g/L)按3+1 体积比混合，摇匀;e.丙酮(G B 6 8 6);f.乙醇(9 5%)e4 1 1 3 仪器 a.天平:感量。.2 m g;b.容量瓶:5 0 0 m L;c.移液管:5 0 m L;d.滴定管:5 0 m L;e.锥形瓶:2 5 0 m L,4 1 1 4 试验步骤 a.称 取 干 粉 灭 火 剂 试 样2 g,称 准 至0.0 0 0 2 g，于5 0 m L 烧 杯 中 加3-4 m L 丙 酮 并 不 断 搅 拌。b.待丙酮挥发后，加热蒸馏水(6 0-7 0 C)溶解、过滤，用约2 5 0 m L热燕馏水洗涤不溶物，将滤液和洗涤液均收集在5 0 0 m L容量瓶中，用蒸馏水稀释至5 0 0 m L，摇匀，即为待测溶液A,c.用移液管吸取5 0 m L 溶液A于锥形瓶中，加1 0 滴澳甲 酚绿一 甲 基红指示液(4-1-1.2 d).d.用盐酸标准溶液(4.1.1.2 a)滴定至试验溶液的颜色由绿色变为暗红色。e.煮沸2 m i n,溶液颜色变回蓝色，冷却至室温。用盐酸标准溶液继续滴定至暗红色为终点。4 1 1 5 结果 以质量百分数表示总碱量，即碳酸氢钠含量T l a X 1(%)按式(1)计算:c V X 0.0 8 4 0 1、，、。T,l 为)=一下石 州尸n 1-二 二 二 x 爪。JUV:.“.(1)式中:。盐酸标准涪液实际浓度，m o l/L;11 V 滴定所消耗盐酸溶液的体积，m L;，。试样质量 g;。0 8 4 0 1 与1.0 0 m L 盐酸标准溶液 c(H C U=1.0 0 0 m o l/L 相当的以克表示的碳酸氢钠的质量。4.1.24.1 2 1 平行测定结果之差不大于灼烧法 仪器、设备天平:感量。.2 m g;马福炉:控温范围0 -1 1 0 0 C称量瓶:户 5 0 m m X 3 0 m m;0.2，取其算术平均值作为测定结果。，分度值2 0 C;干燥器:2 2 0 m m,试验步骤氏阮乙d.4.1.22在已 恒重的三只称量瓶中，分别称取已 干燥的干粉灭火剂试样5 g,称准至。0 0 0 2 g。千粉灭火G s 4 0 6 6 一 9 4剂的干燥同4.3.2.2 条.b.将称量瓶置于马福炉内，在温度 c.取出称量瓶置于干燥器中，冷却4.12.3 结果 碳酸氢钠含量二:，以质量百分数表示2 7 0 -3 0 0 C，灼烧 1 h.4 5 m i n，称量。x,(%)，按式(2)计算:(m，一 m s)只 2.7 0 9一-一一一一-仇 1X 1 0 0 .一(2)式中。，灼烧前千粉灭火剂试样质量,g;，灼烧后残留物质量+g;2.7 0 9 按碳酸氢钠计算之换算系数。取平行测定结果的算术平均值作为测定结果。4-2 松密度4.2.1 仪器 a.天平:感量。2 9，b.具塞量筒:量程2 5 0 m L，分度值2.5 m L;4.2.2秒表:分度 值0.1，。试验步骤4.2-2.1 称取干粉灭火剂试样1 0 0 g,称准至。2 g,置于具塞量简中。4.2-2.2 以2 s 一个周期的速度，上下颠倒量筒1 0 个周期。4.2-2.3 将具塞量筒垂直静置3 m i n 后，记录试样体积。4.2.3 结果 松密度D e 按式(3)计算:D、一 令 ，“，一(3)式中。M 3 干粉灭火 荆试样的质量，9;V-丰粉 灭火 荆试样所占 的 体积,m L,平行试 验结果之差不大 子0.0 4 g/m L，取其算术 平均值作为测定 结果。4.3 吸湿率4.3.，仪器、设备、试剂 .恒温恒湿系统盛 饱和熟化按溶液的增湿系统(仲裁检验时采用)或调温调湿箱，b.夫平:感量0.2 m g;c.称量瓶,f 5 0 m m X 3 0 t h m t d.千操器:协 8$b m m,e.。默4 t 1 寡 乳 是。5 L/train 6t s 量，将 通 过 饱 和。，的 空 气 通 入。器.增 湿 器 下 部 也 装 有 饱和级化嫂溶液(见 图”.G B 4 0 6 6 一 9 4 图 1 饱和氯化按溶液的增湿系统 1 一供气稳压缓冲装置沼 一广口瓶沼 一饱和抓化按溶液讨 一声 2 5 0 m m增湿器;5 一内径6 m m玻璃管 6 一空气出口;7-增湿器孔板4.3.2 试验方法4.3-2.1 将干粉灭火剂试样置于真空干燥箱内，真空度0.0 9 5-0.0 9 6 M P a,温度5 0 土2 C，干燥1 h,4.3.2.2 在已 恒重的称量瓶中，称取干燥的干粉灭火剂试样5 g，称准至0.0 0 0 2 g.4.3-2.3 将称量瓶免盖置于温度2 1 士3 0C，相对湿度7 8%的恒温恒湿系统内2 4 h,4.3-2.4 取出 称量瓶，加盖置于干燥器中，静置1 5 m i n 称量，称准至0.0 0 0 2 g,4.3.3 结果 吸湿率r,，以质量百分数表示，按式(4)计算:二。(%)吸湿前干粉灭火剂试样质量，B;吸湿后干粉灭火剂试样质量，9.二m 5-m s X 1 0 0 m,.(4)式中:。刀刁 5 取三次试验结果的算术平均值作为测定结果。4.4 抗结块性4.4，仪器、设备、试剂 a.Z S-A，型震筛机:摆动次数2 8 5 士1 0 次/m i n,震击次数3 2 士1 次/m i n 分，展击高度4.0 m m;b.恒温恒湿系统:同4.3.1 条;c.针入度仪:符合G B 4 5 0 9 规定，精度0.1 m m，标准针质量为5 0.0 0 士 0.0 5 g;d.电热恒温千燥箱:精度士2 0C;e.烧杯:1 0 0 m L;f.秒表:分度值。.1 s;9-氯化按:化学纯。4.4.2 试验步骤4.4-2.14.4-2.2内J月q:4.24.2.4.4-2.不小于针入点510在干燥、洁净的烧杯中，装满干粉灭火剂试样，用刮刀刮平表面。放在展筛机上，用夹具夹紧，震动5 m i n,在温度为2 1 士3 C、相对湿度为7 8 写的恒温恒湿系统内增湿2 4 h,移入温度为4 8 士3 的电热恒温干燥箱中2 4 h,用针入度仪测其针入度。测定时针尖要贴近试样表面，针入点之间、针入点与杯壁之间的距离m m。针自由落入试样内5 s 后，记录针插入试样的深度，以毫米表示。每只烧杯的试样测三个G B 4 0 6 6 一 9 44.4.3 结果 取三次试验结果的算术平均值作为测定结果。4.5 斥水性4.51 仪器 a.天平:感量0.2 g;b.秒表:分度值。.1 s;c.烧杯:1 0 0 m L;d.量筒;5 0 m L.4.5.2 试验步骤4.5.2.，在1 0 0 m L 烧杯中，称取干粉灭火剂试样5 0 g，称准至。.2 g.4-5-2.2 沿杯壁缓慢地加入5 0 m l，水，在室温下静置5 h,4.5.2.3 使烧杯在2 s 内倾斜，直至倒置，观察试样结块情况，用秒表记录试样全部流下时间。4-5.3 结果 取三次试验结果的算术平均值作为测定结果。4 6 粒度分布4.6.1 仪器、设备 a.天平:感量0.2 g;b.秒表:分度值。.1 s;c.Z S-A，型展筛机:同4.4.1;d.套筛:(符合G B 6 0 0 3 规定)0 2 0 0 m m，网孔尺寸分别为0.2 5 0 m m,0.1 2 5 m m,0.0 6 30.0 4 0 m m，一个盖和一个底盘。4.6.2 试验步骤4.6.2.1 称取干粉灭火剂试样5 0 g，称准至。.2 g，放人。.2 5 0 m m顶啼内，下面依次为。.1 2 50.0 6 3 m m,0.0 4 0 m m筛和底盘，盖上顶盖。4.6.2.2 将套啼装在震筛机上，震动1 0 m i n,4.6.2.3 分别称量留在每层筛上和底盘中的干粉灭火剂质量。4.6.3结果m m、】刀】n、干粉灭火剂在每层筛和底盘中的质量百分数r;按式(5)计算:x,(%，一 器X 1 0 0.(5)式中:，干粉灭火剂试样在每层筛和底盘中的质量，9;。，干粉灭火剂试样的质量，9。取回收率大于9 8%的二次试验结果算术平均值作为测定结果。4.了 耐低温性4.7.1 仪器、设备 a.低温试验仪:控温范围。一一7 0 C,精度士1 0C;b.试管:0 2 0 m mX 1 5 0 m m;。.天平:感量。.2 9;d，秒表:分度值0.1 S.4.7.2 试验步骤4.7.2.1 称取千粉灭火剂试样2 0 g，称准至。.2 g，放入干燥、洁净的试管内。4.7.2.2 将试管加塞后，放入一5 5 环境中1 h.4.7-2.3 取出试管，使其在2 s 内倾斜，直至倒置，用秒表记录试样全部流下的时间。C B 4 0 6 6 一9 44.7.3 结果 取三次试验结果的算术平均值作为测定结果。4-8 电绝缘性4.8，仪器、设备 a.试验杯(见图2):试验杯有一对安装在同一轴线上的圆盘形平板电极，杯体由不吸潮的高绝缘性材料制成。圆盘形电极任何部位与试验杯的距离不小于1 3 m m。试验杯的顶部与圆盘形电极顶部距离不小于3 2 m m。试验杯设计应便于拆卸、清理和磨光，且能使两个圆盘形电极间距离容易调节;圆盘形平板电极由 抛光的黄铜板制成，直径为2 5 m m,厚度不小于3 m m，边缘成直角，两电极间距离为2.5 0士0.0 1 mm.图2 电 绝缘杯 1 一香蕉插头;2 一杯体;3-挡片;4,5 一电 极a 6 一调节螺母吕 7-调节垫片:8-垫片 9-弹赞垫片，1 0-紧固螺母 b.升压变压器:由 一个适当的低压电源供电，输出电压可连续升到5 k V以上;
