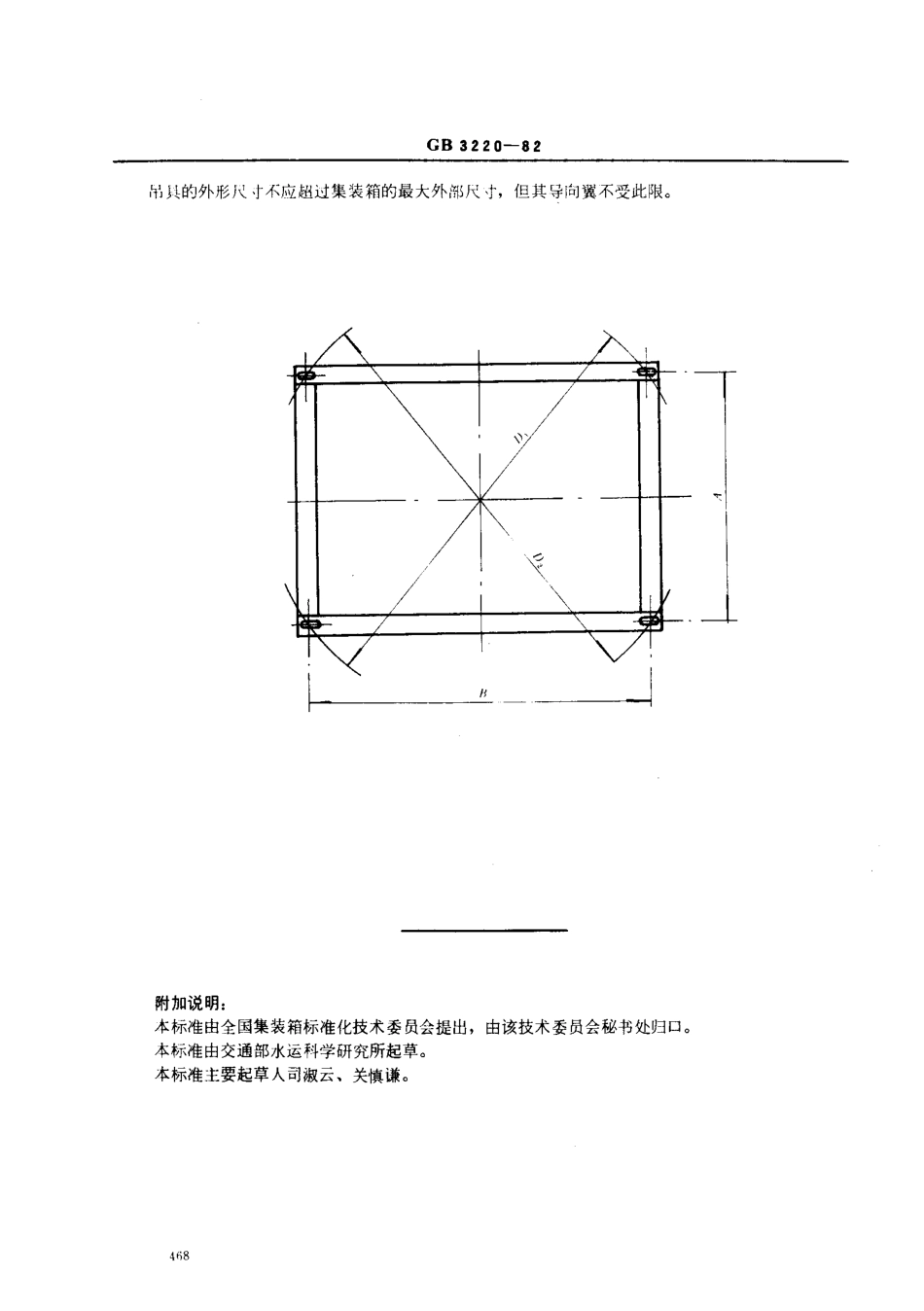

中华人 民共和国 国家标 准UDC 般】.朋6集装箱吊 具的尺寸和起重量系列GB 32 20-82D i me n s i o n a l a n d c a p a c i t y s e r i e s f o r f r e i g h t c o n t a i n e r s p r e a d e r1 适用范围 本标准适用于G B 1 4 1 3-7 8 货物集装箱 外部尺寸 和重量的系列所列各型集装箱的吊具。凡新设计和制造的该等吊具，均应符合本标准。2 集装箱吊 具的定义 集装箱吊具是一种通过箱体顶部框架传力的起吊工具，它具有与箱体相适应的结构，通过位于四个角部 的转锁与箱体的四个顶角件连接，进行起吊作业。3 起重，和型号 按G B 1 4 1 3-7 8 所 规定 的 集 装 箱 重 量系 列 为 3 0 4 8 0 k g,2 0 3 2 0 k g,1 0 0 0 0 k g 和 5 0 0 0 k g。其 相 应 吊 具的额定起重 量分 别为3 0 5 0 0 k g、2 0 5 0 0 k g、1 0 0 0 0 k g 和5 0 0 0 k g;相应的型号则分别为J D一 3 0,J D-2 0,J D一 1 0 和 J D一5 04 尺寸 各型吊具的主要尺 寸 和规格如下表所示:型号转锁中心距的尺寸 和极限偏差 m m 对角转锁中心距差值I K二D,一 D 2 m m转锁转角 口吊具的额定 起重量 k g相应的集装箱 型号ABJD-3 01 1 9 8 5士6 2 2 5 9 士;1 6g o,3 0 5 0 01 AA1 3J D-2 05 8 5 3土62 0 5 0 01CCJ D 一1 03 8 0 7士661 0 0 0 0I O D1D 一51 7 6 4士45 0 0 05D国家标准局1 二 Z 一 1 0 一 1 1 发布1 9 8 3一1 0一0 1 实施GB 3 220-82吊具的外形尺寸 不应超过集装箱的最大外部尺寸，但其导向翼不受此限。附加说明:本标准由全国 集装箱标准化技术委员 会提出，由该技术委员会秘书处归口。本标准由交通部水运科学研究所起草。本标准主要起草人司淑云、关慎谦。
