BB-T 0021—2001 环保型沥青软包装袋.pdf

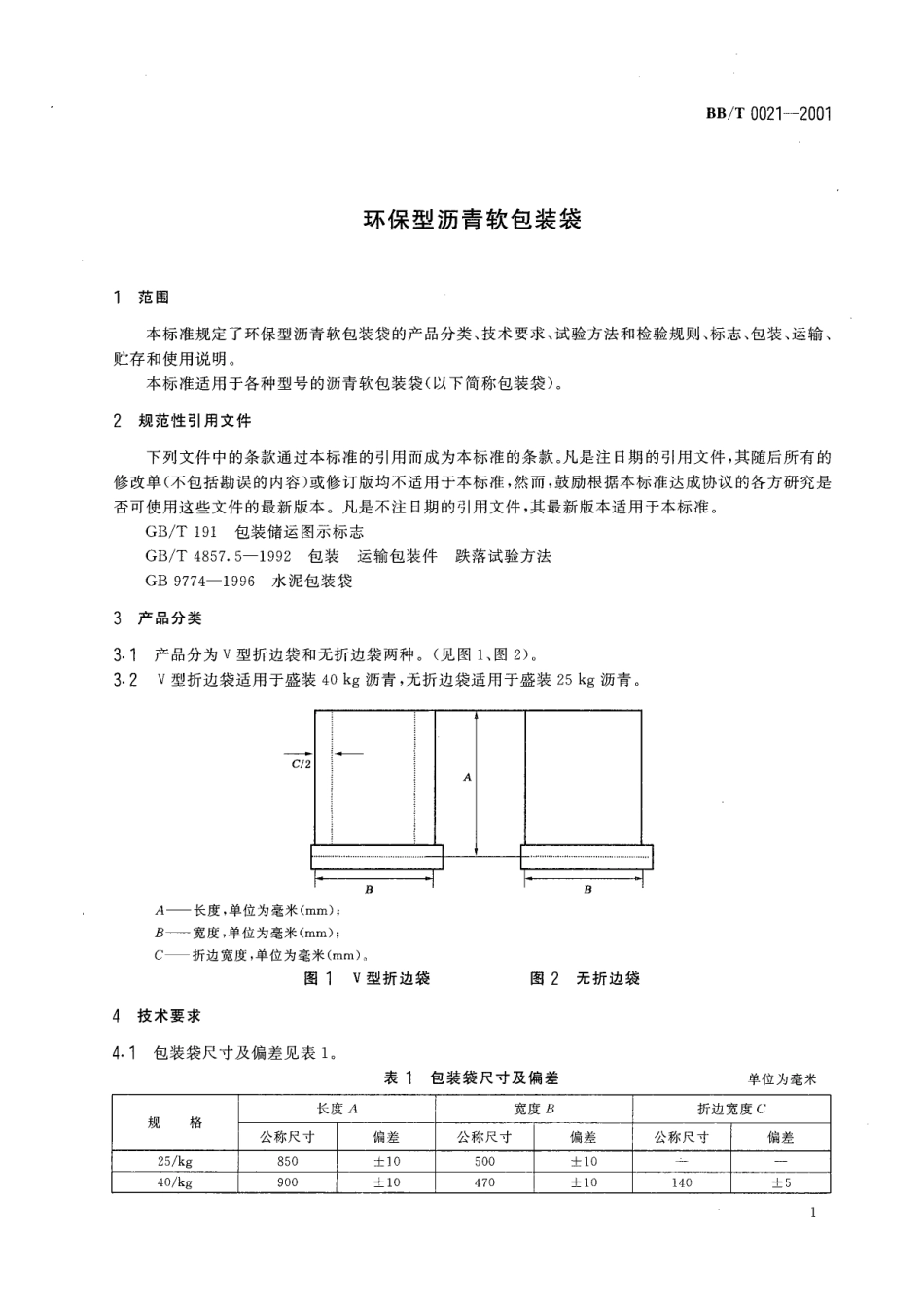

BB/T0021-20014.2外观：袋体平整、无破裂、无粘膛、印刷清晰。4.3包装袋物理性能指标应符合表2要求。表2包装袋物理性能指标项目性能指标25/kg40/kg材料高温抗张强度纵向350550N/50 mm横向200300底部高温抗张强度/(N/50mm)150250防粘性，25士5可剥离牢固度/次(25C)6底部耐热性试样经180，30min处理后应无开胶、融痕等异常情况5试验方法5.1外观在自然光线下目测。5.2尺寸偏差使用精度为1mm的钢板尺，量取如图1、图2所示部位，各部位分别量3点，取平均值计算偏差。5.3试样预处理条件试样应在23士2，相对湿度为50%士2%的环境中处理4h以上。5.4高温抗张强度5.4.1材料抗张强度5.4.1.1取样方法：分别沿袋体的长度方向（纵向）和宽度方向（横向）裁取长300mm,宽50mm的试样各二条，分别在三个样袋上裁取，共六个试样。5.4.1.2将试样在180C士2C的烘箱中处理20min后，在拉力试验机的温度控制箱中进行测试，控制箱内温度为180C土2C,拉力试验机夹具间距为200mm,试验速度为200mm/min,测试应在试样取出后10min内完成。5.4.1.3记录试样在拉伸过程中的最大力值，试验结果以算术平均值表示，精确至1N。5.4.2底部抗张强度5.4.2.1取样方法：沿与底部缝线相垂直的方向裁取长150mm,宽50mm的试样二条，缝线部分宽度应在与袋体部分同宽的基础上，左右各多保留一针。分别在三个样袋上裁取，共六个试样。5.4.2.2将试样在180士2的烘箱中处理15min后，在拉力试验机的温度控制箱中进行测试，控制箱内温度为180士2C,拉力试验机夹具间距为200mm,试验速度为200mm/min。5.4.2.3记录试样在拉伸过程中的最大力值，试验结果以算术平均值表示，精确至1N。5.5防粘性5.5.1从样袋上裁下长110mm,宽50mm的样条三条。5.5.2将适量沥青和热熔融至180士2后均匀涂布在三个样条上，厚度约2mm,样条的一端留出10mm不涂布。5.5.3将涂布后的样条放置在25C士5的环境中冷却24h后，用手剥离，剥离过程中观察被剥离样条是否能完全与沥青脱离。5.6底部耐热性取样袋三个，将样袋的底部全部裁下，宽度为100mm。将试样放入180C士2的烘箱中，30min后2
