JJG 617-1996 数字温度指示调节仪.pdf

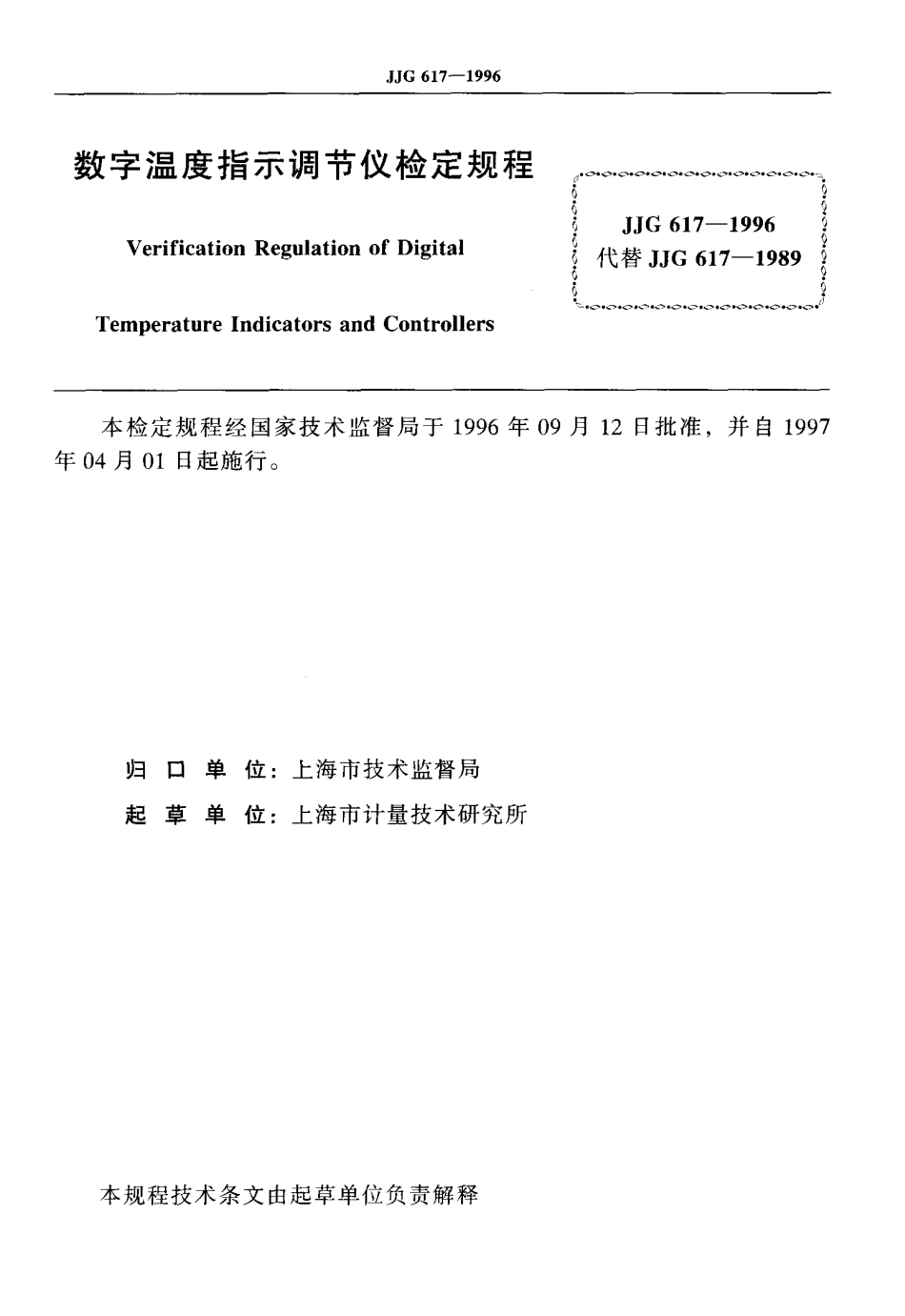

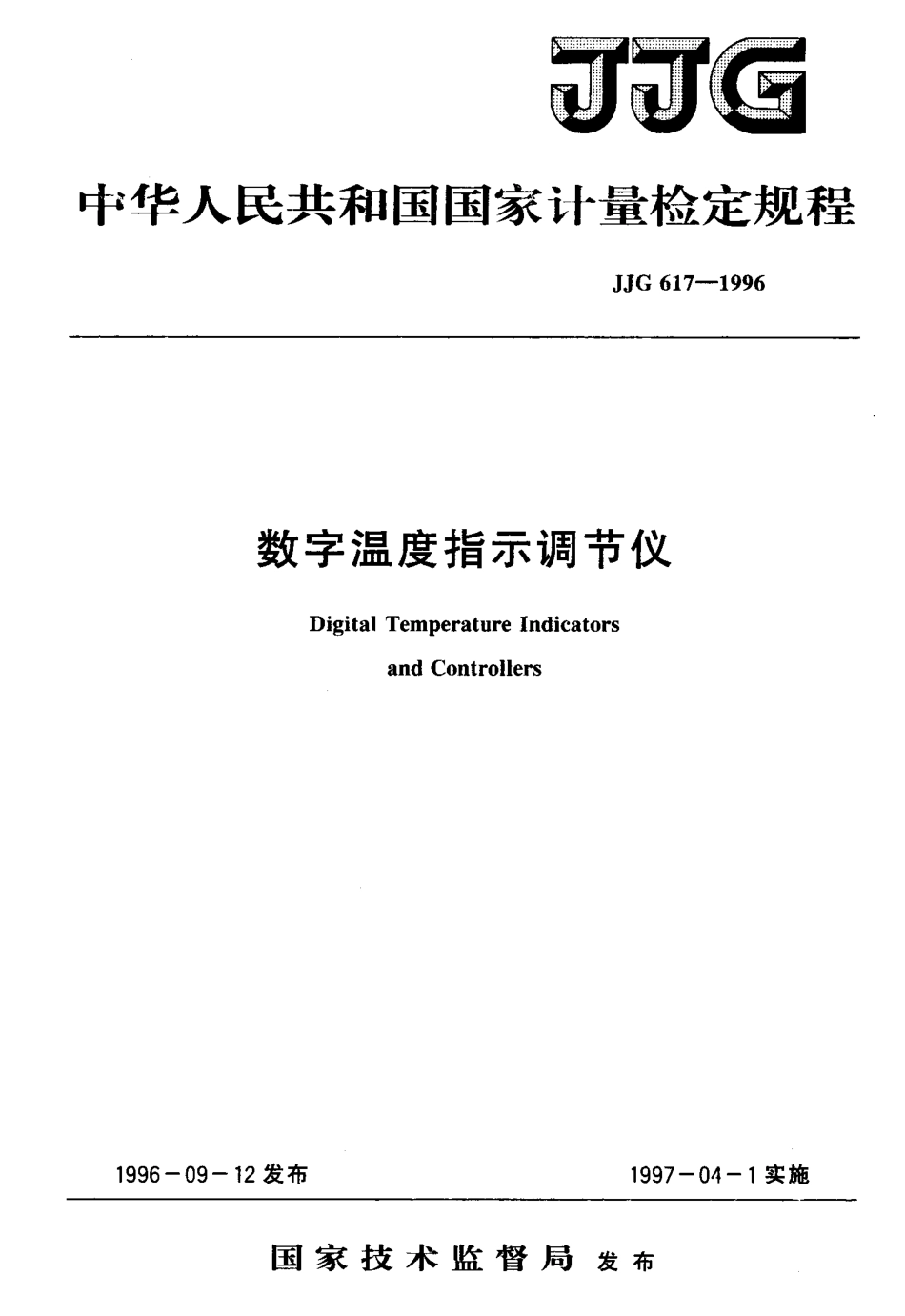

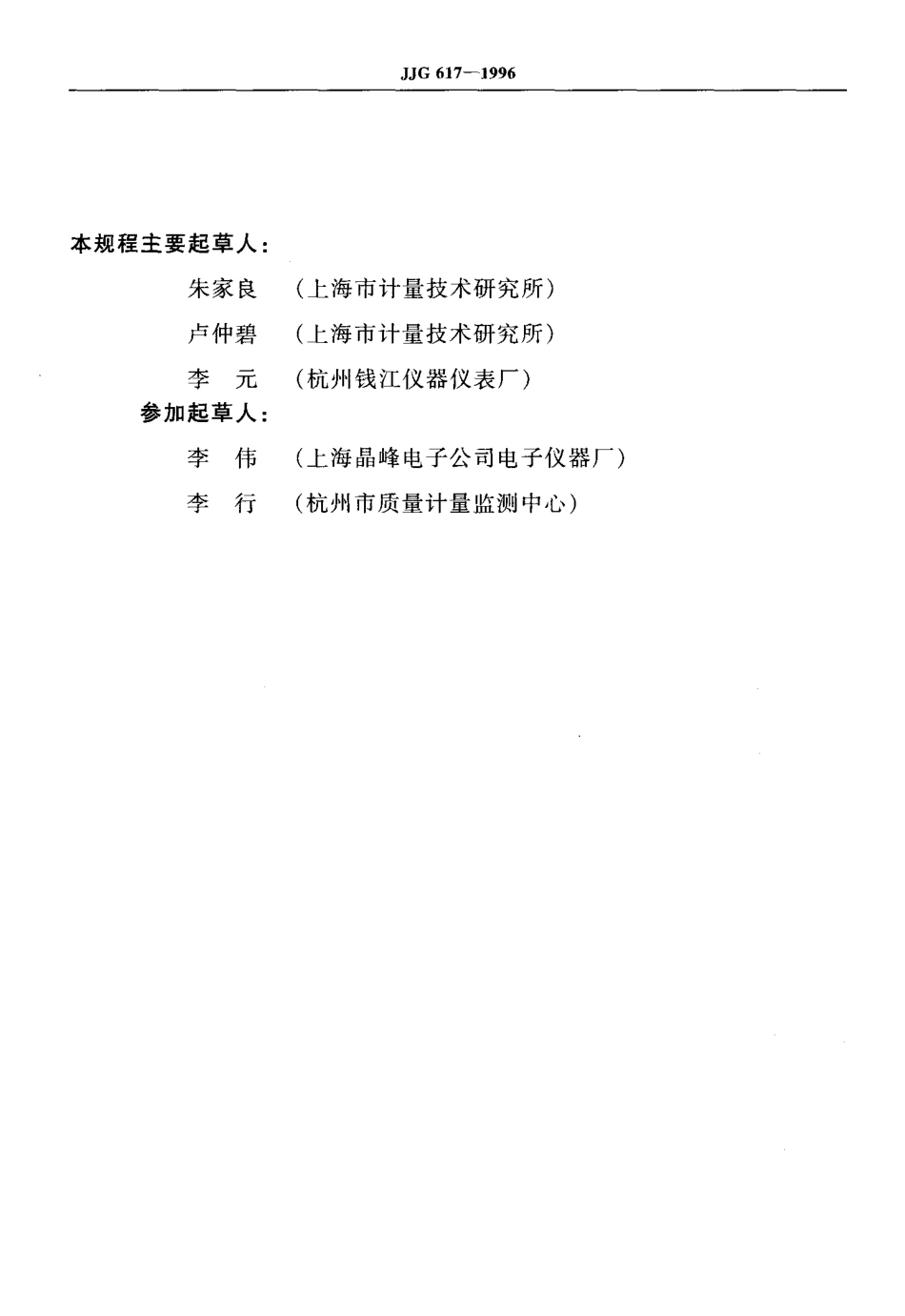

中华人民共和国国家计量检定规程J J G 6 1 7-1 9 9 6数字温度指示调节仪D i g i t a l T e mp e r a t u r e I n d i c a t o r sa nd Co nt r o l l e r s1 9 9 6 一0 9 一1 2 发布1 9 9 7 一0 4 一1实施国 家 技 术 监 督 局发布.1 J G 6 1 7-1 9 9 6数字温度指示调节仪检定规程 V e r i f i c a t i o n R e g u l a t i o n o f D i g i t a l J J G 6 1 7-1 9 9 6代替 J J G 6 1 7-1 9 8 9产.今.几.心.今.令.、.o.o.。.o.0.o.o.o.0.0.o.o.。洲T e mp e r a t u r e I n d i c a t o r s a n d C o n t r o l l e r s 本检定规程经国家技术监督局于 1 9%年 0 9 月 1 2日 批准，并自 1 9 9 7年 0 4月 0 1日起施行。归口单起草单上海市技术监督局上海市计量技术研究所位位本规程技术条文 由起草单位负责解释J J G 6 1 7-1 9 9 6本规程主要起草人:朱家 良 卢仲碧 李元 参加起草人:李伟 李行(上海市计量技术研究所)(上海市计量技术研究所)(杭州钱江仪器仪表厂)(上海晶峰电子公司电子仪器厂)(杭州市质量计量监测中心)J J G 6 1 7-1 9 9 6目录一概述 一(1)二技术要求 .(1)三 检定条件 .(5)四 检定项目 和检定方法 .(7)五 检定结果的 处理和检定周期 .(1 6)附录1 名词及定义 。，(1 7)附录 2 检定方法选择表 ，(1 9)附录 3附录 4附录 5附录 6附录 7附录 8不同分度号热电偶、热电阻的 E,E，。n 之 x凸 tR瓮 0 (2 0)O p 的 取 值 .(2 3)用秒表测量p 值的限制 ，(2 4)时间比例控制的仪表比例带较大时设定点误差的检定 ，、一(2 5)比例带、再调时间、预调时间检定的图解法 (2 6)数字温度指示调节仪检定记录格式 (2 8)J J G 61 7-1 9 9 6数字温度指示调节仪检定规程 本规程适用于新制造、使用中和修理后的与热电偶或热电阻配用，并具有模拟一数字转换器的数字温度指示及指示调节仪的检定。也适用于以直流电流、电压和电阻作为模拟电信号输人的数字指示及指示调节仪的检定。数字温度指示及指示调节仪(以下简称仪表)包括台式、盘装式和便携式的仪表。一概述 仪表配热电偶或热电阻用以测量温度，辅以相应的执行机构组成温度控制系统。接受标准化模拟直流电信号或其他产生电阻变化的传感器的信号就可以测量和控制其他物理量。仪表按工作原理分为:不带微处理器和带微处理器的。其原理框图如图 1 所示。图 1 数字温度指示调节仪原理框图 不带微处理器的仪表，通常用运算放大器和中、大规模集成电路来实现;器的仪表，是借助软件的方式来实现原理框图中的有关功能。控制模式的信号输出可分为两大类:断续的(继电器触点等开关量信号)(如:0-1 0 m A和4-2 0 m A等直流电信号)。按调节规律，通常有位式、比例积分微分(P I D)等。带微处理 和连续的时间 比例、二技术要求(一)仪表指示部分1 外观1.1 仪表的外形结构应完好。仪表的名称、型号、规格、测量范围、分度号、制造厂 t.T.T G 6 1 7-1 9 9 6名或商标、出厂编号、制造年月等均应有明确的标记。1.2 仪表外露部件(端钮、面板、开关等)不应松动、破损;数字指示面板不应有影响读数的缺陷。1.3 仪表倾斜时内部不应有零件松动的响声。1.4 各开关、旋钮在规定的状态时，应具有相应的功能和一定的调节范围。1.5 仪表显示值应清晰、无叠字、亮度应均匀，不应有不亮、缺笔画等现象;小数点和极性、过载的状态显示应正确。2 绝缘 电阻 在环境温度为 1 5-3 5 C，相对湿度 4 5%-7 5%的条件下，仪表的电源、输人、输出、接地端子(或外壳)相互之间(输人端子与输出端子间不隔离的除外)的绝缘电阻应不低于 2 0 Ma o3 绝缘强度 在环境温度为 1 5-3 5 IC，相对湿度 4 5%-7 5%的条件下，仪表的电源、输人、输出、接地端子(或外壳)相互之间(输人端子与输出端子间不隔离的除外)施加表 1 所规定的试验电压，保持 1 m i n 应不出现击穿或飞弧现象。4基本误差 仪表的允许基本误差可有三种绝对误差的表示方式。表1仪表端子电压公称值(V)试验电压(V)0 U 6 05 0 06 0(U 1 3 01 0 0 01 3 0 毛 U0.2 a%F S时，应不超过 1 士 0.3 一 1，;下限值小于。的仪表，则 0点上应不超过 2 士0.6 1 b o5.2 当0.l a%F S b 0.2 a%F S时，应不超过 1 士0.5 1 b;下限值小于 0的仪表，则 0点上应不超过 2 士1.川b 05.3 b 镇0.1 a%F S的仪表，可不进行该项 目的检定。6 稳定度误差6.1 显示值的波动6.1.1 仪表不允许作间隔计数顺序的跳动。6.1.2 显示值的波动量一般不能大于其分辨力，而对于分辨力很高的仪表(b 0.l a%F S)，波动量也不能大于两个分辨力。波动量以波动偏离波动中值的大小来衡量。6.2 短时间示值漂移，1h内示值漂移不能大于允许基本误差的 1/4 07连续运行 仪表在 2 4 h连续工作后，其基本误差仍应符合第 4 条的要求。(二)仪表位式控制部分8 设定点误差8.1 模拟方式设定的仪表，其 设定点误差 zi t 应不超过式(4)的要求。乙 1=士a l%F S (4)8.2 数字方式设定的仪表，其设定点误差 a，应不超过式(5)的要求。,A,=士(a,%咫+b)(5)8.3 数字方式设定的仪表，其设定值能够测量的，则可以用设定点偏差来表征仪表控制点的偏离程度，其允许值的表示方式同式(5)a8.4 设定点的最大综合误差系 数 a:通常与a,a 相等。9切换差9.1 切换差一般应不大于a i%F S;量程大于1 0 0 0 的仪表，应不大于0.5 a,%F S a9.2 切换差可调的仪表，应满足切换差调整范围的要求;有切换差设定标度值的仪表，除制造厂另有规定外，其设定值的允差一般不超过切换差设定值的士 2 5%o(三)仪表时间比例控制部分设 定点误差 模 拟方式设 定的仪表，1 0.2 数字方式设定的仪表，其设定点误差乙:应不超过式(6)的 要求:乙 2=士a 2%F 5其设定点误差乙:应不超过式(7)的 要求:42=士(a 2%F S+b)1010、尹、1乙曰72.、了心J J G 6 1 7-1 9 9 61 0.3 数字方式设定的仪表，其设定值能够测量的，则可以用设定点偏差来表征仪表控制点的偏离程度。其允许值的表示方式同式(7)01 0.4 设定点的 最大综合误差系数a 2 通常与a,a 相等。1 1 比例带1 1.1 比例带是固定值的仪表，其额定值通常有 4%,1 0%,2 0%。实际的比例带应在(1 士 0.2 5)尸范围内;小于 1 0%的，实际的比例带应在(1 士0.5)尸范围内(P为额定比例带)。具有比例带范围值的仪表，实际比例带应在该范围之内。1 1.2 比例带可调的仪表，实际比例带的上、下限应能覆盖可调范围，具有比例带设定标度值的仪表，实际比例带与 比例带设定值的偏差，一般不超过设定值的 1/4;小于1 0%的比例带，最多不超过设定值的 1/2 01 2 零周期1 2.1 零周期是固定值的仪表，其额定值通常有 2.5 s,5 s,1 0 s,2 0 s,3 0 s,4 0 s,5 0 s,6 0 s 八种。小于1 0 s(含 1 0 s)的实际零周期应在(1 土 0.5)T。范围内;大于2 0 s(含 2 0 s)的实际零周期应在(1 士0.2 5)丁。范围内(T。为额定零周期)。具有零周期范围值的仪表，实际零周期应在该范围之内。1 2.2 零周期可调的仪表，实际零周期的上、下限应能覆盖可调范围。具有零周期设定标度值的仪表，实际零周期与零周期设定值的偏差(除制造厂另有规定外)一般不超过设定值的 1 1 4;小于 1 0s 的零周期，最多不超过设定值的 1/2 01 3 手动再调 具有手动再调的仪表，当偏差为零时，只改变手动再调信号，输出的时间比值 P应能在 0-1 之间变化。有手动再调功能的仪表，可不进行设定点误差的检定。(四)仪表连续及断续(二位式)比 例积分微分控制部分1 4 静差1 4.1 模拟 方式设定的 仪表其静差 3 应不超过式(8)的要求。3=士a 3%F S (8)1 4.2 数字方式设定的 仪表，其静差。3 应不超过式(9)的要求。3 二 士(a 3%F S+b)(9)1 4.3 输出 稳态时的最大综合误差系数 a 3 通常与a,a 相等。巧输出及其输出阶跃响应1 5.1 P I D连续控制的仪表在输出负载为 1 k n(输出为 0 m A-1 0 m A的仪表)或 5 0 0n(输出为 4 m A-2 0 m A的仪表)时，其输出电流为(0-1 0)m A，或(4-2 0)m A o上限值、下限值的误差均不超过输出量程的士1%o P I D断续控制的仪表，输出端通、断(或高低电 平)的时间比 值P 为0-1 01 5.2 仪表在开环情况下，输出的阶跃响应具有正常的比例、积分、微分输出特性。输出特性曲线如图2 所示。J J G 6 1 7-1 9 9 6正向特性曲线反向特性曲线 图2 (纵坐 标中的 I。为连续输出的电流，P 为断 续输出的时间比 值)。1 6 比例带1 6.1 比例带是固定值的仪表，实际比例带应在(1 士0.2 5)尸范围内;比例带小于等于 1 0%的应在(1 士0.5)尸范围内，或指定的范围内。断续 P I D的仪表其允差可比连续 P I D的仪表扩大一倍。1 6.2 比例带可调的仪表，实际比例带的上、下限应能覆盖可调范围。有比例带设定标度值的仪表，实际比例带与比例带设定值的偏差，除制造厂另有规定外，一般不超过设定值的 0.5(P为 5%一1 0%处);断续 P I D的仪表一般不超过设定值的4/5 01 7 再调时间(积分时间)T,1 7.1 再调时间固定的仪表，实际再调时间应在(1 1 0.5)T,范围内，或指定的范围内。1 7.2 再调时间可调的仪表，实际再调时间的上、下限应能覆盖可调范围。有再调时间设定标度值的仪表，实际再调时间与再调时间设定值的偏差，除制造厂另有规定外，一般不超过设定值的0.5(T,为2 m in 时);断续P I D控制的 仪表一般不超过设定 值的0.8 01 8 预调时间(微分时间)T I)1 8.1 预调时间固定的 仪表，实际预调时间 应在(1 土 0.5)T o 范围内，或指定的范围内。1 8.2 预调时间可调的仪表，实际预调时间的上、下限应能覆盖可调范围。有预调时间设定标度值的仪表，实际预调时间与预调时间设定值的偏差，除制造厂另有规定外，一般不超过设定值的0._5(T。为 1 m i n 时)。1 8.3 断纯 P I D榨制的仪表不讲行该项 目的检宁三检定条件1 9 检定设备 检定仪表时所需的标准仪器及设备见表 2。选用的标准器，包括整个检定设备的总不确定度应小于被检仪表允许误差的0.2，对于0.1 级的被检仪表应小于其允许误差的1/3 0环境条件与动力条件 环境温度:(2 0 士 2)(0.5 级、1.0级的仪表环境温度为(2 0 士 5)*C02020I T G 6 1 7-1 9 9 6表2序号 仪器设备名称技 术 要 求用途备注标准直流电压源或直流低电势电位差计2一 直流标 准电流源3 数字电压表;A-V dNT*t 4X K A 渊:热:偶 M,W k力 巴 o.1._.、，_ _ _ 汉 翌 贵 二 置 吧 型乙 是 塑毕 巴 艺 界 11
