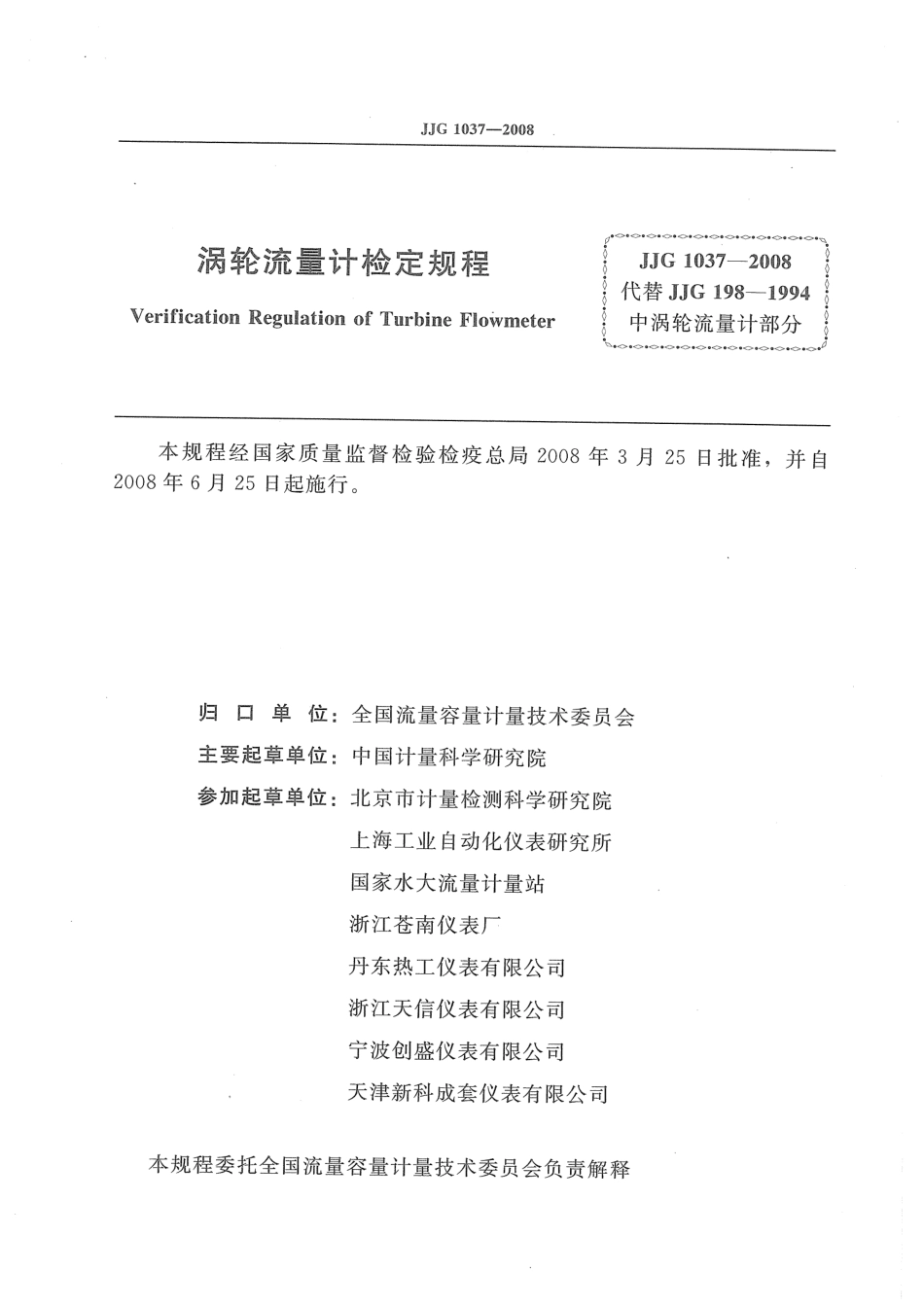

JJG1037-2008涡轮流量计检定规程JJG1037-2008代替JJG198-1994Verification Regulation of Turbine Flowmeter中涡轮流量计部分本规程经国家质量监督检验检疫总局2008年3月25日批准，并自2008年6月25日起施行。归口单位：全国流量容量计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：北京市计量检测科学研究院上海工业自动化仪表研究所国家水大流量计量站浙江苍南仪表厂丹东热工仪表有限公司浙江天信仪表有限公司宁波创盛仪表有限公司天津新科成套仪表有限公司本规程委托全国流量容量计量技术委员会负责解释JJG1037-2008目录1范围。(1)2引用文献(1)3术语和定义(1)4概述(1)4.1工作原理(1)4.2结构和组成(1)4.3信号输出方式(1)5计量性能要求(1)5.1准确度等级(1)5.2重复性(2)6通用技术要求(2)6.1随机文件(2)6.2铭牌和标识(3)6.3外观(3）7计量器具控制(3)7.1检定条件(3)7.2检定项目和检定方法(5)7.3检定结果的处理(7)7.4检定周期(7)附录A型式评价大纲(8)附录B检定证书及检定结果通知书（内页）格式(15)JJG1037-2008涡轮流量计检定规程1范围本规程适用于涡轮流量计（以下简称流量计）的型式评价、首次检定和后续检定。2引用文献JJF1004一2004流量计量名词术语及定义GB/T18940一2003/IS09951:1993封闭管道中气体流量的测量涡轮流量计GB17820一1999天然气GB/T13609一1999天然气取样导则使用本规程时，应注意使用上述引用文献的现行有效版本。3术语和定义本规程除引用JJF1004一2004流量计量名词术语及定义之外还使用下列术语。3.1K系数(K-coefficient)单位体积的流体流过流量计时流量计发出的脉冲数。3.2流动调整器(flow conditioner).能减少旋涡和改善速度分布的部件。3.3分界流量q:(transitional flow-rate)在最大流量和最小流量之间的流量值，它将流量范围分割成最大允许误差的不同的两个区，即“高区”和“低区”。4概述4.1工作原理涡轮流量计是一种流量测量仪表，流动流体的动力驱使涡轮叶片旋转，其旋转速度与体积流量近似成比例。通过流量计的流体体积示值是以涡轮叶轮转数为基准的。4.2结构和组成涡轮流量计主要由传感器和转换器组成，传感器结构如图1所示。使用仪表K系数计算流量计示值误差的为A类，使用累积流量计算流量计示值误差的为B类。4.3信号输出方式信号输出主要包括脉冲、模拟量或数字通信方式。5计量性能要求5.1准确度等级5.1.1气体涡轮流量计在规定的流量范围内准确度等级、最大允许误差应符合表1的1
