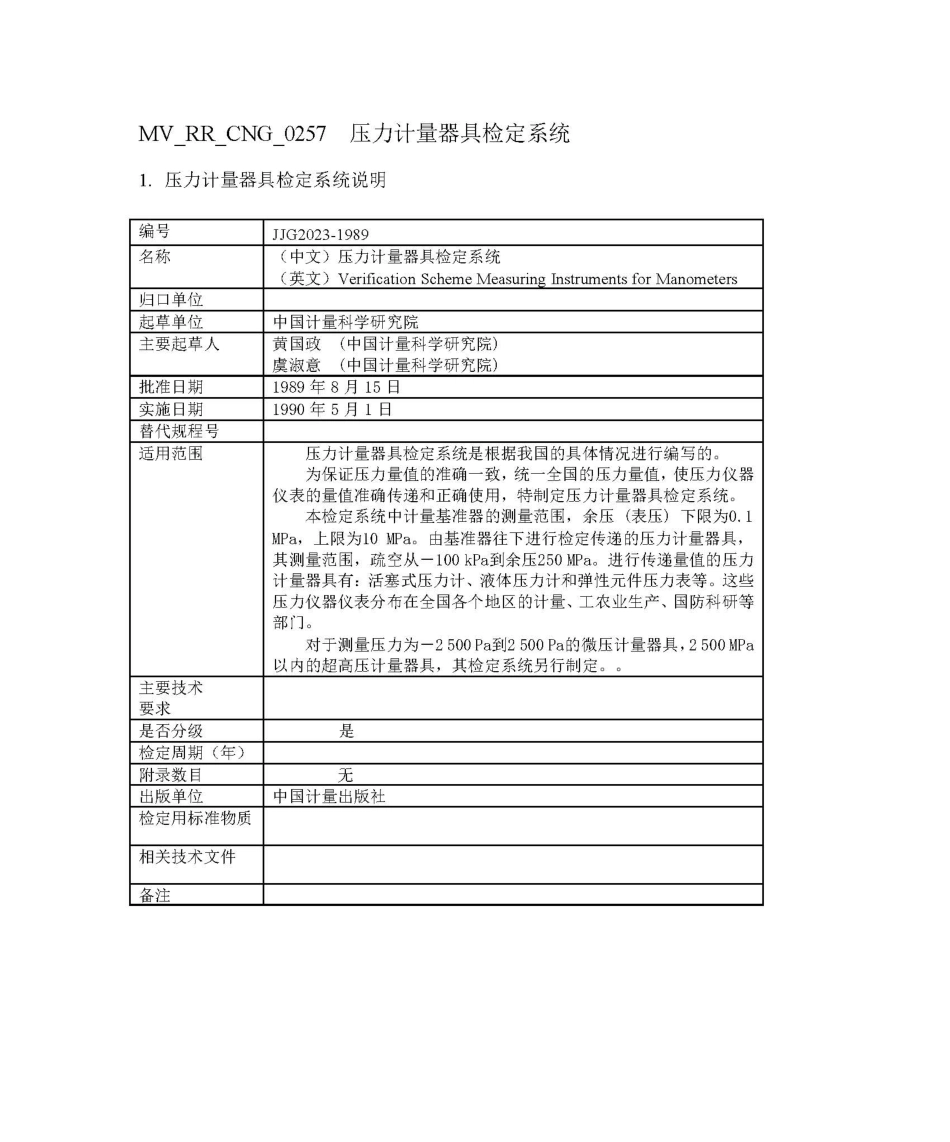

JJG 2023-1989 压力计量器具检定系统.pdf

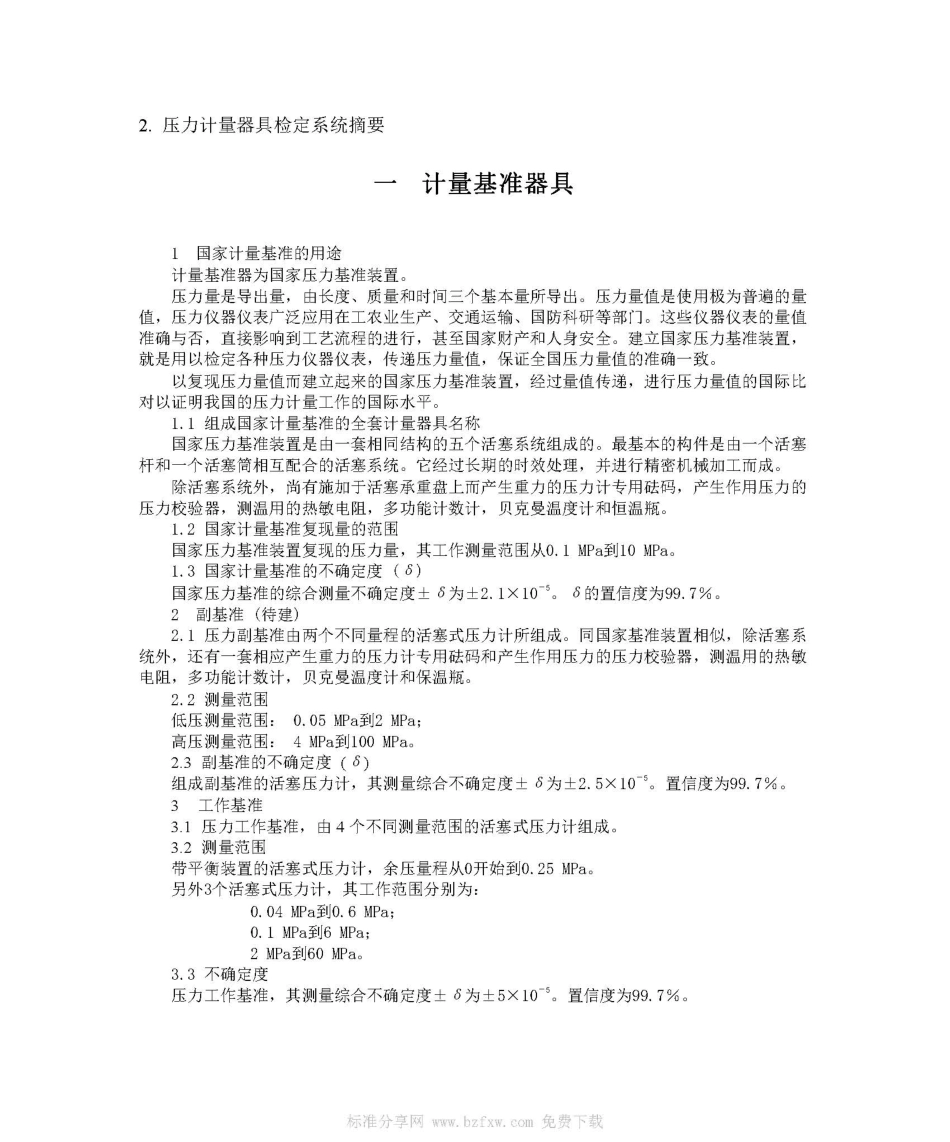

2.压力计量器具检定系统摘要计量基准器具1国家计量基准的用途计量基准器为国家压力基准装置。压力量是导出量，由长度、质量和时间三个基本量所导出。压力量值是使用极为普遍的量值，压力仪器仪表广泛应用在工农业生产、交通运输、国防科研等部门。这些仪器仪表的量值准确与否，直接影响到工艺流程的进行，甚至国家财产和人身安全。建立国家压力基准装置，就是用以检定各种压力仪器仪表，传递压力量值，保证全国压力量值的准确一致。以复现压力量值而建立起来的国家压力基准装置，经过量值传递，进行压力量值的国际比对以证明我国的压力计量工作的国际水平。1.1组成国家计量基准的全套计量器具名称国家压力基准装置是由一套相同结构的五个活塞系统组成的。最基本的构件是由一个活塞杆和一个活塞筒相互配合的活塞系统。它经过长期的时效处理，并进行精密机械加工而成。除活塞系统外，尚有施加于活塞承重盘上而产生重力的压力计专用砝码，产生作用压力的压力校验器，测温用的热敏电阻，多功能计数计，贝克曼温度计和恒温瓶。1.2国家计量基准复现量的范围国家压力基准装置复现的压力量，其工作测量范围从0.1MPa到l0MPa。1.3国家计量基准的不确定度(6)国家压力基准的综合测量不确定度士6为土2.110.6的置信度为99.7%。2副基准（待建）2.1压力副基准由两个不同量程的活塞式压力计所组成。同国家基准装置相似，除活塞系统外，还有一套相应产生重力的压力计专用砝码和产生作用压力的压力校验器，测温用的热敏电阻，多功能计数计，贝克曼温度计和保温瓶。2.2测量范围低压测量范围：0.05MPa到2MPa;高压测量范围：4MPa到100Pa。2.3副基准的不确定度(6)组成副基准的活塞压力计，其测量综合不确定度士6为士2.510。置信度为99.7%。3工作基准3.1压力工作基准，由4个不同测量范围的活塞式压力计组成。3.2测量范围带平衡装置的活塞式压力计，余压量程从0开始到0.25MPa。另外3个活塞式压力计，其工作范围分别为：0.04MPa到0.6MPa;0.1MPa到6MPa;2MPa到60MPaa3.3不确定度压力工作基准，其测量综合不确定度士6为5106。置信度为99.7%。标准分享网wW.bzfxw.Com免费下载
