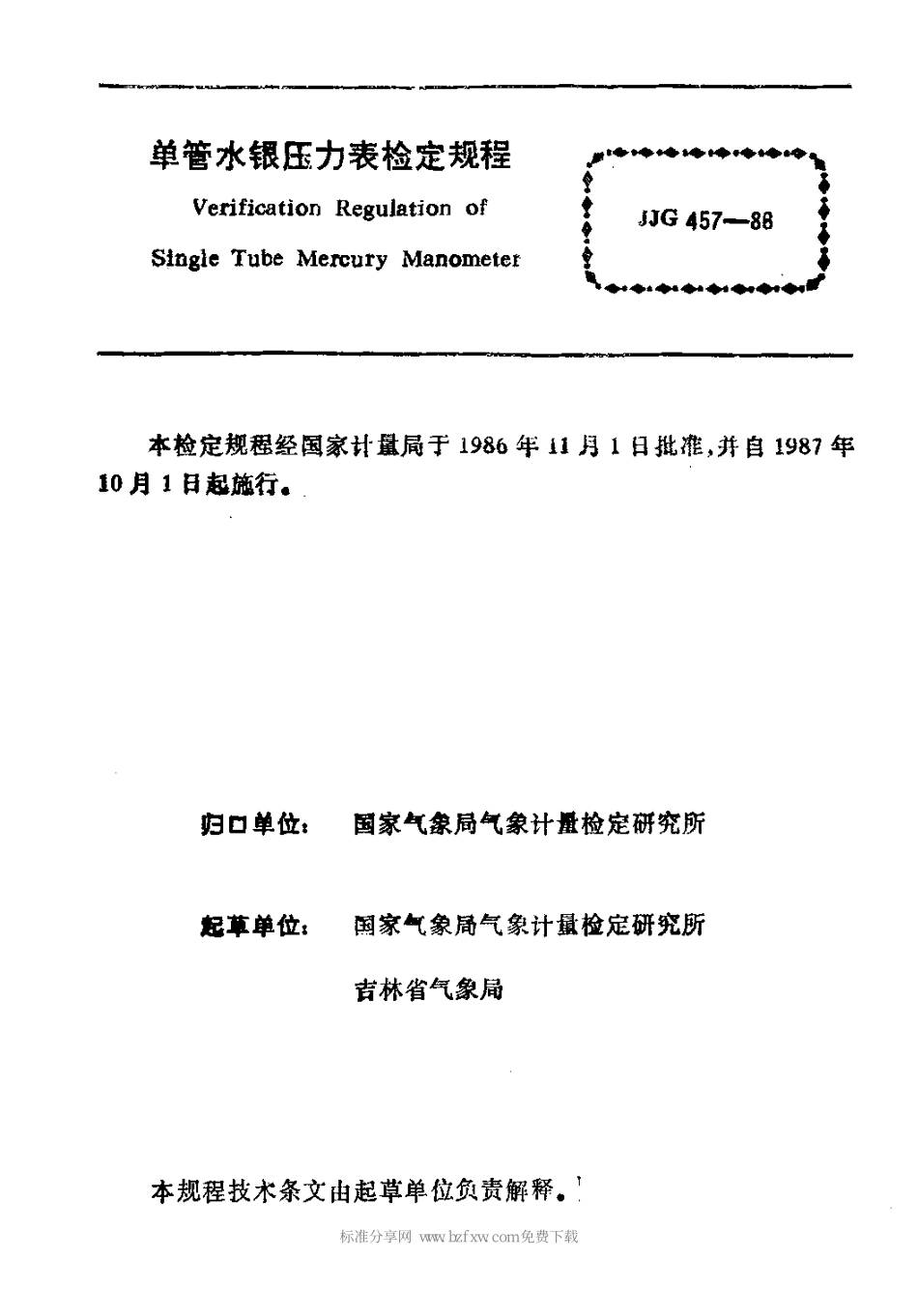

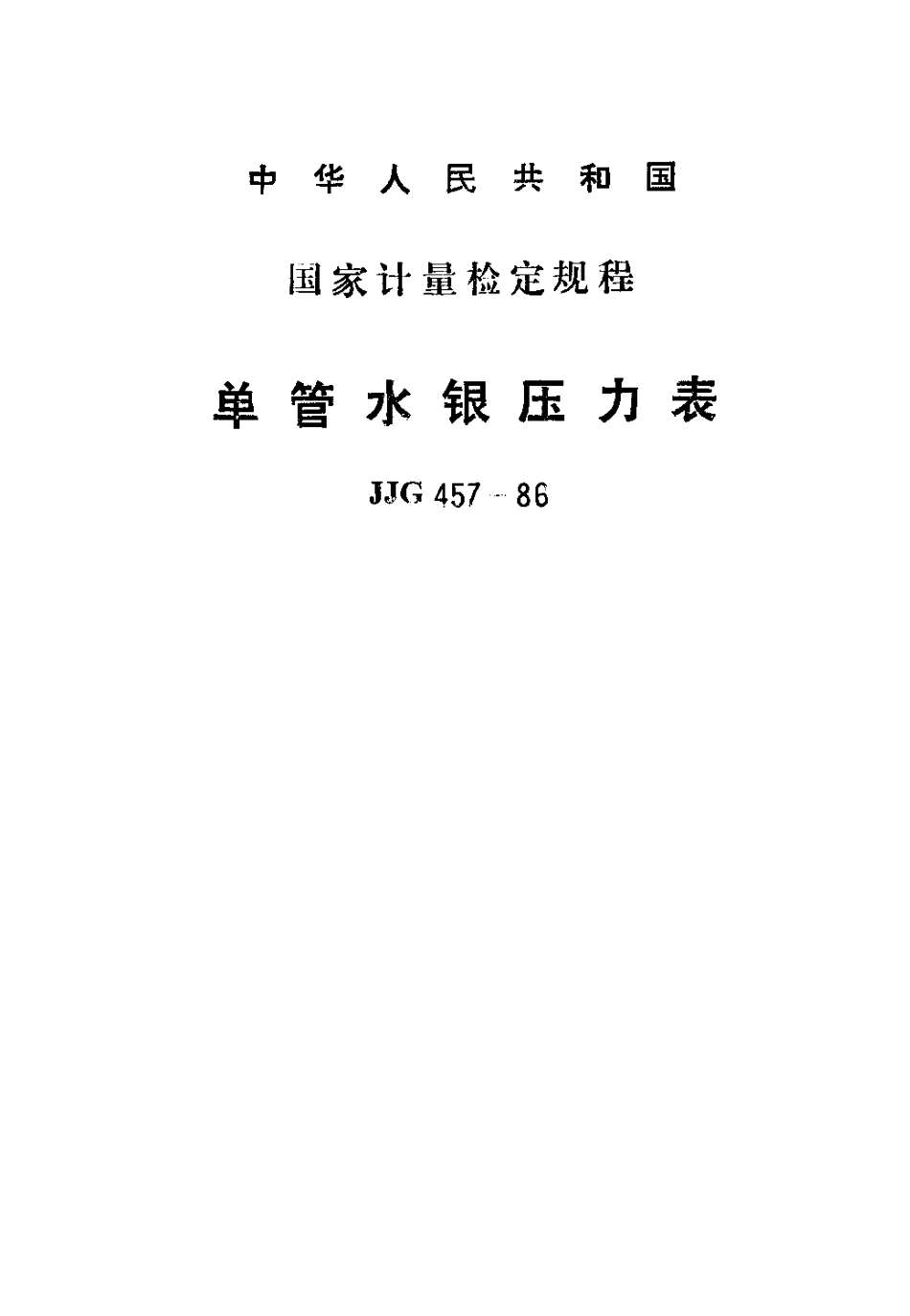

中华人民共和国国家计量检定规程单 管 水 银 压 力 表J J r,4 5 7一 8 6单管水银压力表检定规 程 V e rif i c a t i o n R e g u l a t i o n o fS i n g l e Tu b e Me r c ur y Ma n o me t e t犷.一“一 、JJG 4 5;一:。重 h h +h h h f 本检定规程经国家 计量 局于1 9 8 6 年1 1 月1 k 3 批准，并自1 9 8 7 年f C 月 1 日起施行.归口单位:国家气象局气象计摄检定研究所拐草单位:P9家气象局气象计量枪定研究所吉林省气象局本 规程技术条 文由 起草单位负责 解释。标准分享网 w w w.b z f x w.c o m 免费下载本规程主要起草人.，那毅教 孙玉禅 .加起草人。张捧 朱乐砷 赵室 国家气象局 气象什谧检定研究所)吉林省气象局)(国家气象局气象计及检定研究所)国家气象局气象计量检定研究 所)国 家气象局气 象计量检定研究 所)目录一 技术 要隶 “，.“.”。”.“一”.(1)二 检定 条件“.(1)三 检定项目 和检定方法 ”“”“二(2)(一)外观检查”“”一“.“”“一”(2)二)示值检定 ”.”。.“.”一“(3)四 检定结 果处理 .”.“-一“.“”“一.(q)附录1 单 管水银压力表检定记 录表”“”“”一(6)附 录2 气 压 变量 修 正 表 ，1，”“”一(7)咐录3 气象仪器检定证书伟人 二”，”“一“.一“.“(8)标准分享网 w w w.b z f x w.c o m 免费下载r a c 4 5 7-8 8共 8 页第 1页单管水银压力表检定规程力表结石本规程适用于新制造、使用中和修理后的D Y B 4-1 型单管水银压(以下简称单管表)的检定。一技 术要 求玻璃管应平直，内 径均匀，内壁洁 净，不得有气泡、气丝、擦伤等影响测量的缺陷.2 水银应洁净，在玻璃管内 移动时不得有粘 滞、残留水银及跳跃等现象，水银柱顶端应有凸 形的 弯月面.3 刻度尺应平直，移动灵活，刻线应清晰，分 度 均匀，与玻璃管距离应小于1 5 m m.4 调节 螺杆 应能 灵活 旋转，并能使刻度尺停留在任意位置上.5 刻度尺的中 心线、玻璃管及水 银槽的轴线，三者要互相平 行.其中，玻璃管应位于刻度尺中央，左右偏离不 得 超过 最 短 刻线 的1/4.6 读数器上下移动应灵活，并能停留在所需的位置上.刻线宽度应0.2 5 m m，前后刻线应在同一水 平面上.，各部 件安装要牢固。不应有歪斜、松动、变形等现 象，不应有渗诵水银的现象，仪器表面的 保护层要牢固、均匀、光洁。8 单管表应能在一 1 5-+4 5 的条 件下 正常使用。，测量范围0 -1 0 5 0 h P a，分 度值1 h p a.1 0 各检定点示值误差不应超过1 1.0 h P a;相邻示值 误差(即相邻两检定点示值误差)的差值不得超过土 1.0 h P a.1 1 附属温度表的示值误差不得超过 1 0.5 C.二检 定 条 件1 2 标准器:双管水银压力表.1 3 检定设备 排气率)1 0 L/r a i n.的 真空泵，压力缓冲器 空i i g 页第 a页J J C4 5 7-8 6气过滤 球，重 锤，压 力调节器，照明灯等。“检定室内 应无明显的 震动和热源。仪器和设备应 i ff 免受到阳光照射。检定时，室内空气应无剧烈的流动或扰动.i s 安装要求 1 5,1 标准器和单管表均应垂直安装，其槽部均应位于同一高度.1 5,2检定设备的安装如下图所示。图1 检定设备安装示意图1-真空泵s 2 一压力缓冲器r 3 一三通阀门.d-空气过滤球。5 一真空橡皮管，一被检单 管表，7 一压力调节器，ft-标准器 1 5,3气密性要求:当系统内压力为 S o 1 1 Y a时 1漏气率应簇h r a 7mi n,1 5,4检定时注 入单 管表槽内的水 银量以水银面低于中心螺钉端面3-r 4 m m为宜.三 检定项目 和检定方法(一)外观 检查1 6 第1-7 条用目 测检查，其中第2 条的检查方法为，将单管标准分享网 w w w.b z f x w.c o m 免费下载i s G 4 5 7-E 6共 8页第 3页表接入检定系统内，以1 0 0 h P a/mi n的速率使水银柱上升、下降，检查水银柱移动情况.当 水银柱顶端到达5 0 h P a 时.稳定5 m i n，检查漏气率。(二少示值 检定 1 7 经外观检查合格的单 管表才能进行示值 检定。1 8 标币器与单管表应在同一环境温度下放置4 h 以上.安装后儒稳定 1 h 以上方可进行示值检定。1 9 一次检定单管表的数量不得多于 6 支。2 0 整个检定过程由1-2 人在i h 内 完成。2 1 示值检定要求 2 1.1标准器和单管表的读数均取小数后一位。2 1.2检定点顺序:1 0 5 0-.8 0 0-.6 0 0-X 4 0 0-.2 0 0-.5 0-1 5 h P a.使用中的单管表可按当 地的气压值(取整十位数)加4 0 h P a 为第一点，中间每隔2 0 0 h P a 取点，最后检定5 0 h P a 和1 5 h p a 篇。2 1.3基点测定 2 1.3.1增加系统内压 力，使单管表水银面下降2 0 -3 0 h P a，然后开启阀门通向大气，使水银柱缓慢上升达到与大气压力平衡。2 1.3.2调整并读取标准器示值(P o i)。2 1.3.3调整单管表刻度尺的位置，使尺上相当 于标准器示值的刻线对准水银柱顶 端.2 1.3.4准确 地读出刻度 尺的值.此值即基点值(B.)。基点调定后，在枪定的全过程中，刻度 尺不得 移动。2 1.4各点的检定 2 1.4.1检定第一点时，应将系统内压力升至超过检定 点 1 0 h P a左右，然后降低到 所需的示值P .2 1.4.2变换检定点时，水银往移动应平稳并保持上升趋势，压力变化速率应不大于1 0 0 h P a/m i n.2 1.4.3检定系统内的压力应控制在各检定 点 的1 3 h P a范 围内 (以标准器为准).若操作 不当 超越规定位置时，则 应将水银柱下降至前 一 检定点后，再回升至所需检定点。共8页第4页J J G 4 5 7-8 6 2 1.4,4各检定点的压力调定后，应稳定 1-2 mi n,2 1,4,5读数:首先调整并读取 标准器示值(P.)，再依次轻击调整、读取各单管表的示值 B.).然后，按相反的顺序调整并读取第二次示值.2 1,5最后一点检定完毕，小心地打开通气阀门，使水银柱 缓慢下降达到与大气压力平衡，同时降下标准器的水银面.2 1.6按照2 1.3,1,2 1.3,2,2 1.3.4 的规定，读取标准器示值 (p。:)及单管表的基点值(B o a)。2 1.7单管表两次基点值的变化里I B o，一B o a!不得超过 0,2 h P a,不合规定要求时，允许再测 定一 次基点值，仍 不合 规定要求的 单管表应列为不合格品.2 2 记录整理 检定记录格式见附录1.2 2.1检定记录的 计算均修约至小数点后一位。2 2.2计算检定过程中的大气压力变化值AP.AP=P.,一P a t (1)2 2.3计算单管表基点值的差值 B o a 刀。=p。:-B o a+B o a ZQ)2 2.4计算各点的差值 B.:AB.=P。一B.(3)2 2.5计算同一检定点正反两次人 B。的平均值 刀 二 2 2.6计算各检定点的检定结果q C=A B，一 A B o+A B (4)式中，第三项A B=(A p/r n)”是在检定过 程中由于大气压力变化引入误差的修正 量，其中，。为检定点数，n 为检定点厅号;A B已 制成查算表，列于附录 2中.四检定结果处理2 3 经检定合格的单管表，发给检定证书，检定证书的格式见附标准分享网 w w w.b z f x w.c o m 免费下载J J G 4 5 7-8 6共 8 页第 5 页录 3.不合格的单管表发给检定结果通知书.2 4 具有检定证书的单管表.清洗后不 需要 再 检定，可继续使用。2 5 更换戮瑞甘后的单管表必须经过检定。共 8 页第6页J I G 4 5 7-8 6一叮价一1.价卜1.1以陇卜摊耀尸卜1!下昭娜联汾艘翻娜获坦矛关枷姗刃-.a刀乃矛乃T一认00乙一 s九正一含产咯拒标准分享网 w w w.b z f x w.c o m 免费下载J J G 4 5 7-8 8共8页第 7 页0:口-0翻.0卜.0口.0 岛心今周自.0，.0t-0，明粗日犷润.0一.已趁入暇留共 8 页第 8 页3%G 幼 5J-_RG附录3气 象 仪 器检 定 证 书 格 式检 定 单 位 名 称仪器名称仪器号码型号生 产 厂枪定结果复 核 人检定 人月月年年检定日期有效期至附加说明。本 检定规程技术条文经国 家计量检定规程审 定委员会气象专业委员会市定迪过标准分享网 w w w.b z f x w.c o m 免费下载
