JJG 142-2002 非自行指示轨道衡.pdf

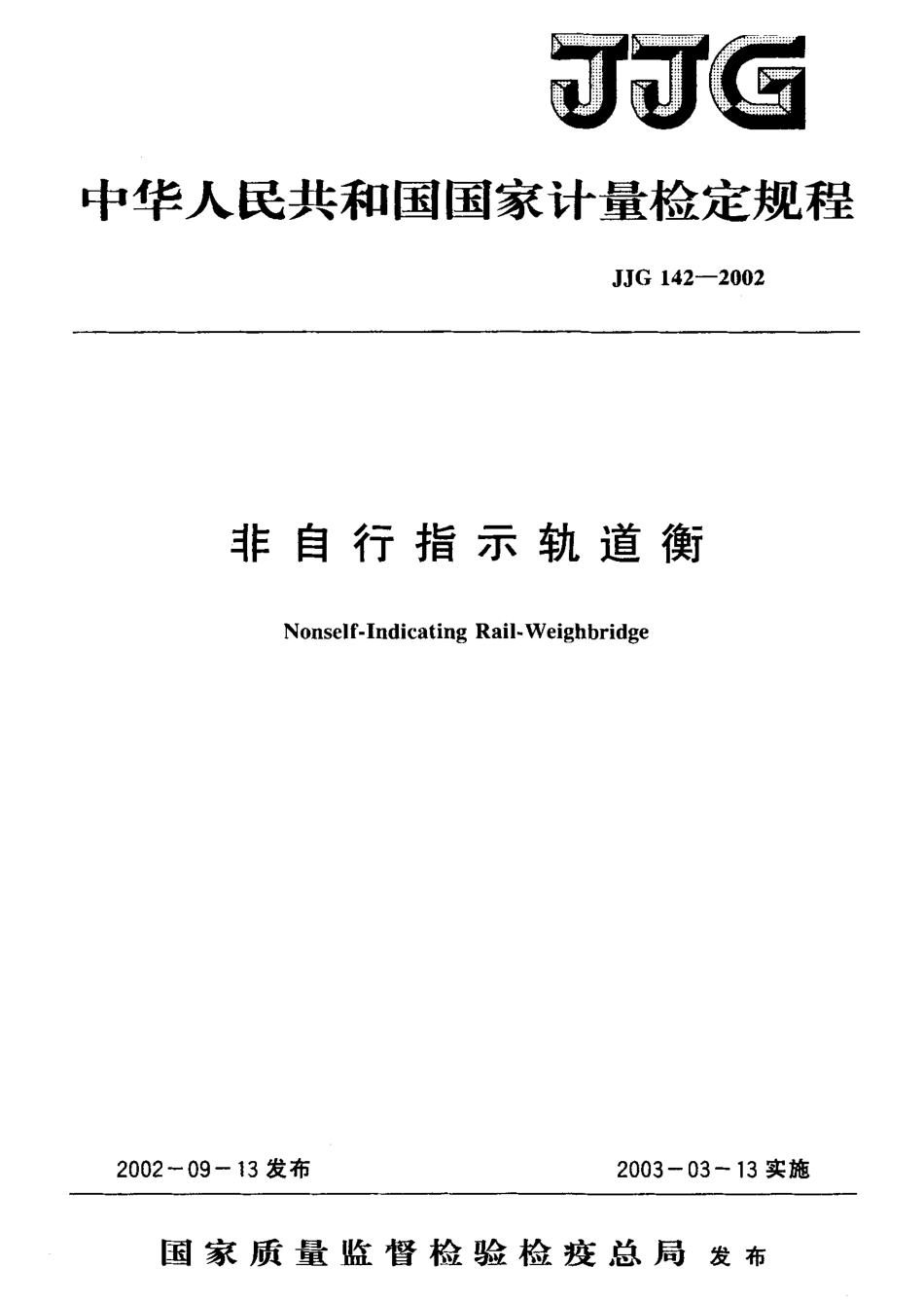

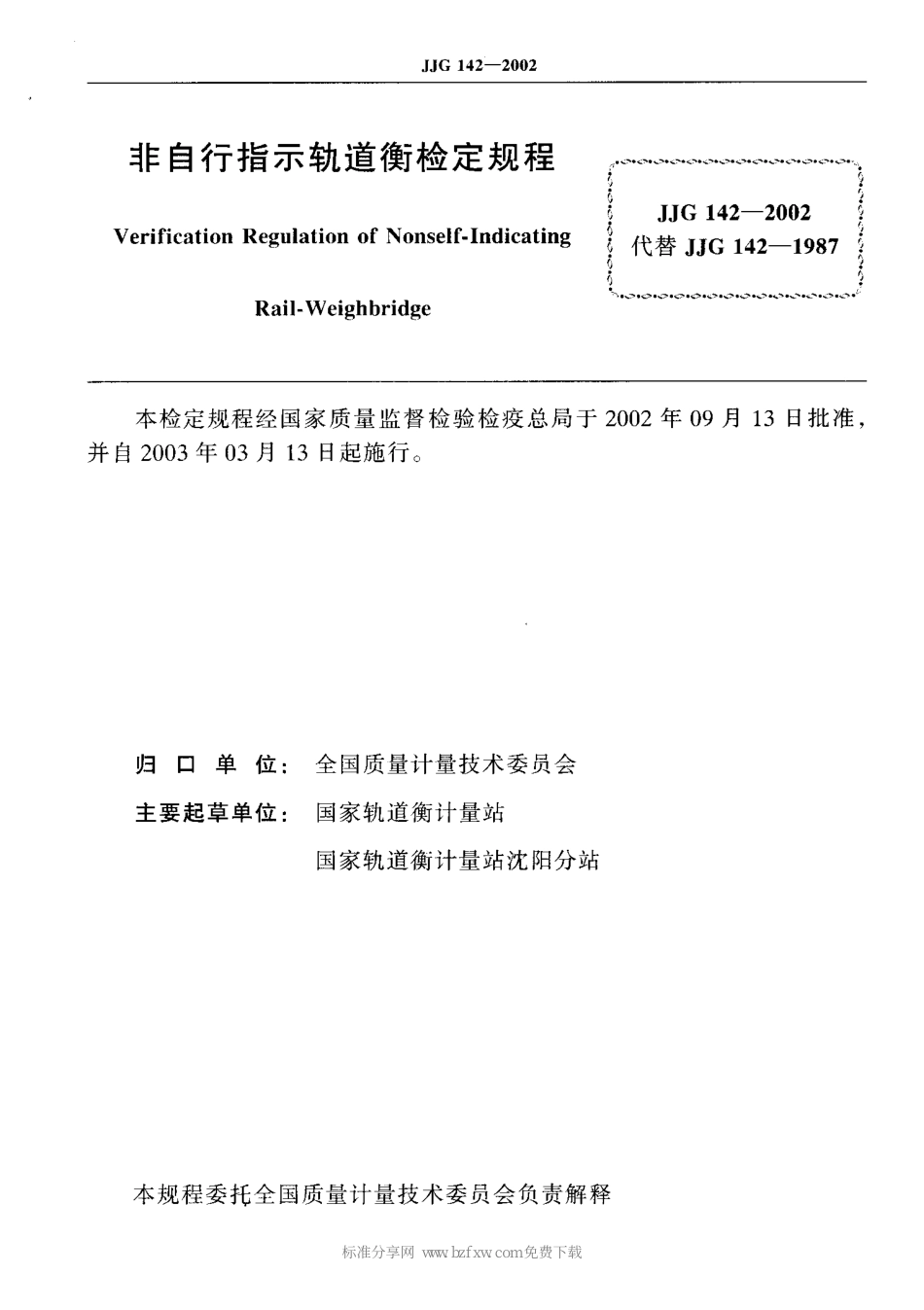

中华人民共和国国家计量检定规程J J G 1 4 2-2 0 0 2非 自 行 指 示 轨 道 衡N o n s e l f-I n d i c a t i n g R a i l-We i g h b r i d g e2 0 0 2 一0 9 一1 3发布2 0 0 3 一0 3 一1 3 实施国 家 质 量 监 督 检 验 检 疫 总 局发布.1.1 G 1 4 2-2 0 0 2非自行指示轨道衡检定规程Ve r i f i c a t i o n Re g u l a t i o n o f N o n s e l f-I n d i c a t i n g J J G 1 4 2-2 0 0 2代替 J J G 1 4 2-1 9 8 7队.o.o.o.o.0.o.o.o.o.o.o.o.、，.。R a i l-We i g h b r i d g e 本检定规程经国家质量监督检验检疫总局于 2 0 0 2年 0 9月 1 3日批准，并 自2 0 0 3年 0 3月 1 3日 起施行。归口 单 位:全国质量计量技术委员会主要起草单位:国家轨道衡计量站 国家轨道衡计量站沈阳分站本规程委托全国质量计量技术委员会负责解释标准分享网 w w w.b z f x w.c o m 免费下载J J G 1 4 2-2 0 0 2本规程主要起草人:陈森林(国家轨道衡计量站)郭莉莉(国家轨道衡计量站)何小菊(国家轨道衡计量站)王剑英(国家轨道衡计量站沈阳分站)J J G 1 4 2-2 0 0 2目录1 范围 (1)2 引用文献 。，(1)3 术语和计量单位 (1)3.1 检定 ，(1)3.2 首次检定 (1)3.3 后续检定 ，(1)3.4 周期检定 (1)3.5 检验 (1)3.6 标尺分度 (2)3.7 计量单位 (2)4概述 (2)5 计量性能要 求 (2)5.1 划分等级的原则 (2)5.2 轨道衡的准确度等级、最小秤量和最大秤量 (2)5.3 最大允许误差 (3)5.4 称量结果间的允许差值 。(3)5.5 检定用标准器 ，。，(4)5.6 最小灵敏度 (4)6 通用技术要求 (4)6.1 安装基础和环境条件的要求 。(4)6.2 机械安装要求 ，(4)6.3 轨道衡的 标志 ，(5)7 计量器具控制 ，(5)7.1 检定条件 (5)7.2 检定项目 和检定方法 (6)7.3 检定结果的 处理 (1 0)7.4 检定周期 (1 0)附录非自行指示轨道衡的检定记录格式 .0 1)标准分享网 w w w.b z f x w.c o m 免费下载I I G 1 4 2-2 0 0 2非 自行指示轨道衡检定规程 本规程依据J J G 5 5 5-1 9 9 6 非自 动秤通用检定规程而 制定。J I G 5 5 5-1 9 9 6 非自 动秤通用检定规程颁布前通过定型鉴定、样机试验的各种非自行指示轨道衡:在外观检查中，暂不执行本规程 6.3的规定;在后续检定中，除修理后检定执行首次检定最大允许误差外，其余均执行是首次检定最大允许误差的两倍。范 围 本规程适用于中准确度级和普通准确度级的非 自 行指示轨道衡(含机电结合轨道衡的机械结构部分)的首次检定、后续检定和使用中检验。2引用文献本规程引用下列文献:J J G 5 5 5-1 9 9 6 非自动秤通用检定规程J J G 5 6 7-1 9 8 9 检衡车G B 2 8 8 7-2 0 0 0 计算站场地技术条件使用本规程时应注意使用上述引用文献的现行有效版本。术语和计量 单位 J J G 5 5 5-1 9 9 6 非自 动秤通用检定规程的部分术语适用于 本规程，为 便于实施计量检定，引用其计量管理中的部分术语。3.1 检定 查明和确认计量器具是否符合法定要求的程序，它包括检查、加标记和(或)出具检 定证书。3.2 首次检定 对从未检定过的新计量器具进行的一种检定。3.3 后续检定 计量器具首次检定后的任何一种检定。1)强制性周期检定;2)修理后检定;3)周期检定有效期内的检定，不论它是由用户提出请求，或是由于某种原因使有效期内的封印失效而进行的检定。3.4 周期检定 按时间间隔和规定程序，对计量器具定期进行的一种后续检定。3.5 检验 为查明计量器具的检定标记或检定证书是否有效、保护标记是否损坏、检定后计量 1J.I G 1 4 2-2 0 0 2器具是否遭到明显改动，以及其误差是否超过使用中最大允许误差所进行的一种检查。3.6 标尺分度3.6.1 分度间距 沿着标尺的基线的任意相邻两个刻线间的距离。3.6.2 实际分度值(d)以质量单位表示的相邻两个刻线对应值之差。3.6.3 检定分度值(。)用于对衡器分级和检定时使用的、以质量为单位表示的值。3.6.4 检定分度数(、)最大秤量与检定分度值之商。、=Mu z/e3.7 计量单位 计量单位一律采用国家法定计量单位。如:千克(k 妇、吨(t)o概述 非自行指示轨道衡是指完全靠人员操作来取得平衡位置的轨道衡，主要指静态称量机械杠杆轨道衡，其原理是通过复式杠杆传力。操作员通过手推动游f rL 使计量杠杆达到平衡位置，取得称量值的轨道衡。同时适用于机电结合轨道衡的机械部分。5 计最性能要求5.1 划分等级的原则5.1.1 准确度等级 准确度等级和符号见表中准确度级普 通准确度级检定分度值和标尺刻线原则 检定分度值 e 与实际分度值d值相等，即。二d勺乙，一实际分度值 d=1 X1 0 ,2 X1 0 ,5 X1 0 0，其中 k为整数。5.1.2.20.8 mm5.1.2.3差。刻线的宽度应相等、恒定，为分度间距的 1/1 0至 1/4,的范 围内。且 在 0.2 mm 至分度间距应不小于 2 m m，以保证间距尺寸公差不使示值产生超过 0.2。的误5.2 轨道衡的准确度等级、最小秤量和最大秤量 轨道衡的等级和最大秤量与准确度等级有关的检定分度值、检定分度数见表 2 0标准分享网 w w w.b z f x w.c o m 免费下载d.1 G 1 4 2-2 0 0 2准确度 等级检定分度值。检定分度数，2=Ma x/e最小秤量 Mi n最小最大1 0 k g 蕊e5 0 01 0 0 0 01 8 t1 0 k g 簇e1 0 01 0 0 01 8 t注:用 于 贸 易 结 算 的 轨 道 衡，其 最 小 检 定 分 度 数 对，二 一 1 0 0 0;对，二 一 4 0 0。最 小秤 量为 1 8t。用 于贸易结算的轨道衡最大秤量仅为 1 0 0 t o5.3 最大允许误差5.3.1 首次检定的最大允许误差 加载或卸载时的最大允许误差见表 3.5.3.2 后续检定的最大允许误差执行首次检定的规定。5.3.3 使用中检验的最大允许误差，是首次检定最大允许误差的2 倍。5.3.4 计量杠杆单独检定时，其最大允许误差为整机最大允许误差的0.5倍。5.4 称量结果间的允许差值 不管称量结果如何变化，任何一次称量结果的误差应不大于该秤量的最大允许误差。5.4.1 游花、主游花和副游陀相同秤量示值之差应不大于最大允许误差的绝对值。5.4.2 重复性 对同一载荷，多次称量所得结果之差，应不大于该秤量最大允许误差的绝对值。5.4.3 偏载(每对承重杠杆传力比正确性)按照 7.2.2.3的要求进行偏载检定，同一载荷在不同位置的示值，其误差应不大于 3J.I G 1 4 2-2 0 0 2该秤量的最大允许误差。在每对支承点上施加的载荷:a)使用T 6 F 检衡车 时约为2 4 t;b)使用T 6 检衡车时为4 0 t o5.5 检定用标 准器 具有社会公用计量标准证书、符合 J J G 4 5 6-1 9 8 9 要求的 T 6 F,T 6 检衡车。5.6 最小灵敏度 在计量杠杆处于平衡位置的轨道衡上，微小冲击地施加或取下其值约等于相应秤量最大允许误差绝对值的砧码，由此引起计量杠杆的恒定位移(计量杠杆力点端所改变的静止距离)至少应为 5 m m.6 通用技术要求6.1 安装基础和环境条件的要求6.1.1 基础安装应按照图纸施工。6.1.2 基础四周和支承点台座应无裂痕、蜂窝等影响强度的缺陷。6.1.3 基坑底至承载器(台面)的距离应不少于 1.8 m。侧壁至少要距承重杠杆支点座基础侧壁0.5 m以上。6.1.4 新安装轨道衡与称量轨相接的两端，必须设置不小于 4.5 m的防爬轨，防爬基础长度应大于4.5 m。两端应有不少于 2 5 m长的平直轨道。6.1.5 承载器称量轨应稍低于防爬轨，高差和错牙应小于 2 m m,6.1.6 基坑内应有排水设施，不应积水和堆积物。6.1.7 称量轨与引导轨间距在 5 mm-1 5 m m之间。称量轨的周边与基框间的距离应在 1 0 m m-1 5 mm之间。6.1.8 车辆上下承载器时，车速应不大于7 k m/h o6.1.9 在遇到雨、雪等影响称量值的天气应停止检定。6.2 机械安装要求6.2.1 各杠杆应加工出便于测量安装几何位置的定位基准面。安装后保证同一杠杆各刀刃间及相对应杠杆支点刀刃间高差不大于1 5 mm.6.2.1.1 刀子工作部位硬度 H R C 5 8-6 2，刀承工作部位硬度 H R C 6 2 -6 6 06.2.1.2 各刀刃与刀承应在全长接触，两者接触不良产生间隙的总长度不得大于结合长度的 1/4，刀刃的端部不许有间隙。刀子与杠杆、计量杠杆结合处不得有空隙、衬垫、填缝，接触面积应占结合面的 3/4以上。6.2.2 计量杠杆支点刀沿刀承纵向活动量不超过 0.5 m m-1 m m，下部杠杆的刀子(刀承)沿刀承(刀子)纵向活动量不超过 0.5 m m-5 m ma6.2.3 纵横向限位器应水平安装，间隙调整应方便。各种吊环应垂直。传力杠杆间联接架应在可调范围中间。6.2.4 除上述要求外，可根据有关技术要求，对轨道衡零部件、安装质量及线路进行 a标准分享网 w w w.b z f x w.c o m 免费下载JIG 1 4 2-2 0 0 2抽检。6.3 轨道衡的标志6.3.1 说明标志 轨道衡应具备下列标志。6.3.1.1 强制必备标志 制造厂的名称和商标;一 准 确 度 等 级:中 准确 度 级 符 号 为:(一亘)普 通 准 确度 级 符 号 为:(皿 最大秤量(Ma r);最小秤量(M八:);检定分度值(e);制造许可证标志和编号。6.3.1.2 必要时可备标志 出厂编号;型式批准标志和编号;最大安全载荷表示为 L i m.o6.3.1.3 附加标志 根据轨道衡的特殊用途需要，可另增附加标志，例如:不用于贸易结算;专用于。6.3.2 对说明 标志的要求 说明标志应牢固可靠，其字迹大小和形状必须清楚、易读。这些标志应集中在明显易见的地方，标志在称量结果附近，固定于轨道衡的一块铭牌上，或在轨道衡的一个部位上。标志的铭牌应加封，不破坏铭牌无法将其拆下。7计量器具控制 计量器具控制包括:首次检定、后续检定和使用中检验。只有当轨道衡(含进口轨道衡)通过了定型鉴定或样机试验，并取得了制造许可证，才可进行首次检定。修理后对轨道衡计量性能有重大影响时，须按首次检定进行。7.1 检定条件7.1.1 首次或大修后检定应使用几F 检衡车进行。7.1.2 后续检定可以使用T 6 或T 6 F 检衡车进行。可根据使用不同的检衡车改变检定项目。对进出口 港口、车 站和要求准确度较高的轨道衡须使用T O 检衡车 进行。7.1.3 珐码 检定用的标准祛码误差，应不大于被检轨道衡相应秤量最大允许误差的 1/3.7.1.4 轨道衡台面、基坑和计量台不得有堆积物或积水，主标尺槽口应清洁，副标尺刻线应清晰。5J J G 1 4 2-2 0 0 27.1.5 秤房应设照明和调车信号，应能保证司秤员可以同时看清轨道衡上被称量车辆全部车轴位置、车型车号以及下一个被称量车辆的车型车号。7.1.6 对于首次检定，要求秤房应具备 3 8 0 V 2 0 A三相交流电源。7.2 检定项目和检定方法7.2.1 外观检查
