HYT 068-2002 饮用纯净水制备系统SRO系列反渗透设备.pdf

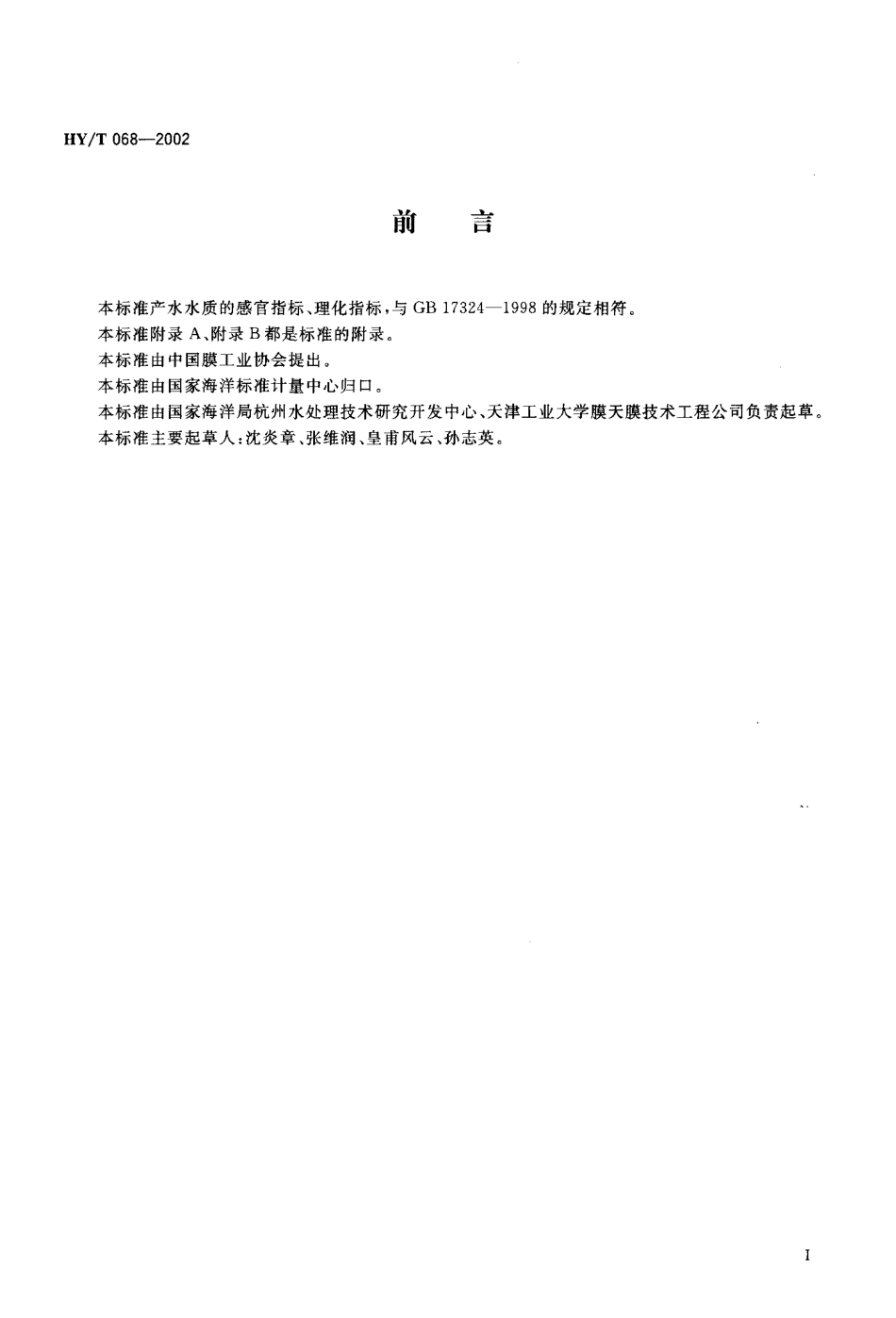

I C S 0 7.0 6 0;6 7.2 6 0A 4 5中 华 人 民 共 和 国 海 洋 行 业 标 准HY/T 0 6 8-2 0 0 2饮用纯净水制备系统S R O系列反渗透设备D r i n k i n g p u r i f i e d w a t e r s y s t e m S R O s e r i e s R O d e v i c e2 0 0 2-1 2-3 0 发布2 0 0 3-0 2-0 1 实施国家海洋局发 布HY/T 0 6 8-2 0 0 2前言本标准产水水质的 感官指标、理化指标，与G B 1 7 3 2 4-1 9 9 8 的 规定相符。本标准附录 A、附录B都是标准的附录本标准由中国膜工业协会提出。本标准由国家海洋标准计量中心归口。本标准由国家海洋局杭州水处理技术研究开发中心、天津工业大学膜天膜技术工程公司负责起草。本标准主要起草人:沈炎章、张维润、皇甫风云、孙志英。中华人民共和国海洋行业标准饮用纯净水制备系统 S R O系列反渗透设备HY/T 0 6 8-2 0 0 2Dr i n k i n g p u r i f i e d w a t e r s y s t e m S RO s e r i e s RO d e v i c e范围 本标准规定了饮用纯净水制备系统S R O系列反渗透设备(以下简称“设备”)的技术要求、检验规则和包装、运输与贮存。本标准适用于采用芳香聚酞胺复合膜卷式反渗透元件组装而成的制取饮用纯净水的反渗透设备。2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G B 1 9 1-2 0 0。包装储运图示标志 G B 5 7 4 9-1 9 8 5 生活饮用水卫生标准 G B 5 7 5 0-1 9 8 5 生活饮 用水标准检验法 G B/T 8 5 3 8-1 9 9 5 饮用天然矿泉水检验方法 G B/T 1 7 2 1 9-1 9 9 8 生活 饮用水输配水设备及防护材料的安全性评价标准 G B 1 7 3 2 3-1 9 9 8 瓶装饮用纯净水 G B 1 7 3 2 4-1 9 9 8 瓶装饮用纯净水卫生 标准 D L/T 5 8 8-1 9 9 6 水质污染指数测定方法 H Y/T 0 3 4.1-1 9 9 4 电 渗析技术 术语定义 本标准采用 H Y/T 0 3 4.1 规定的定义和下列定义。3.1 饮用纯净水d r i n k i n g p u r i f i e d w a t e r 以符合生活饮用水卫生标准的水为原料，通过电渗析法、离子交换法、反渗透法、蒸馏法及其他适当的加工方法制得的，且不含任何添加物可直接饮用的水。3.2 反渗透元件 R O e l e m e n t 将反渗透膜组装成能付诸于实际应用的最小基本单元。3.3 反渗透设备R O d e v i c e 由一根或数根反渗透元件与辅助设备组成的反渗透系统，辅助设备主要有精密过滤器、高压泵、计量仪表和控制装置等。其功能是使产水的主要理化指标满足饮用纯净水的要求。3.4 产水量 p r o d u c t i o n c a p a c i t y 设备在单位时间内生产的水量。3.5 回收率r e c o v e r y r a t e 产水流量与进水流量的百分比。国家海洋局2 0 0 2-1 2-3 0 批准2 0 0 3-0 2-0 1 实施 tHY/T 0 6 8-2 0 0 24 产 品分类4.1 产品代号 饮用纯净水制备系统 S R O系列卷式反渗透设备代号为 S R O-P W.-S R O表示卷式反渗透设备。_p w 表示用于饮用纯净水制备系统。4.2 产 品型号 卷式反渗透设备分 I、II 两种型号:型号 I 表示一级反渗透;型号n表示二级反渗透。4.3 产品规格 卷式反渗透设备的规格由设备每小时产水量表示，单位:m/h a4.4 型号、规格的表示方法 型号、规格的表示如下:S R O-P W-I 型 号 日规 格 例:一级反渗透、产水 2 m /h的设备表示为:S RO-P W-1-2 二级反渗透、产水2 m /h的设备表示为:S RO-P W-II-25要求:.进水水质 设备进水以符合G B 5 7 4 9标准的水为水源，经前处理后，达到表 1 所示的进水水质指标 表 1 进水水质指标项目指标污染指数 F I(S DI)值(1 5 min)(5P H值6.5-8.5水 温/5 4 5高锰酸钾消耗量(以O 计)/(mg/L)1.0游离抓/(m g/L)0.1铁(总铁计)/(.g/1.)蕊 0.1三抓甲烷/(m g/L)成 0.0 2四氯化碳/(m g/1)O.0 0 1亚硝酸盐八m g/I)簇 0.0 1 85.2 产水水质5.2.1 感官要求 感官要求应符合表 2的规定。HY/T 0 6 8-2 0 0 2表 2 感官指标项目要求色度/度(5不得呈现其他异色浊度/度蕊l嗅 和 味无异味、异臭肉 眼 可 见 物不 得 检 出5.2.2理化指标 理化指标应符合表 3 的规定。5.3 芳香聚酞胺复合膜卷式反渗透元件除盐率应大于或等于9 8 0 0,5.4 所有与水直接接触的材料与部件应采用无毒、无异味、耐腐蚀、易清洗、表面光洁的材料，安全性应符合 G B/T 1 7 2 1 9的有关要求。表 3 理化指标项目指标p H值5.0-7.0电导率(2 5 士1 0C)/(p S/c m)G 1 0高锰酸钾消耗量(以O:计)/(mg/L)镇 1.0抓化物(以C 1 一 计)/(m g/L)镇 6.0铅(以P b 计)/(mg/L)成 0.0 1砷(以As 计)/(m g/L)镇 0.0 1铜(以C u 计)/(mg/L)G 1游离抓/(mg/L)成 0.0 0 5三抓甲烷/(mg/L)蕊 0.0 2四抓化碳/(mg/L)(0.0 0 1亚硝酸盐(以N 优 计)/(mg/L)镇 0.0 0 25.5 设备产水量应大于或等于规格要求。5.6 设备电路系统应符合电器安全的有关规定，适于系统设备运行操作，电路对机架的绝缘电阻应大于 2 MO,5.7 设备布管应整洁，连接可靠，无漏点。58 需涂漆的设备部件应涂二道底漆和一道面漆，漆膜应均匀，不应有气泡、龟裂和剥落等缺陷。6测试 方法6.1 进水水质测试6.1.1 污染指数 F I(S D I)值的测定按D L/T 5 8 8的规定或用污染指数测定仪测得。6.1.2 其余指标按 G B 5 7 5。规定的方法测定。6.2 产水水质试验6.2.1 测试条件6.2.1.1 测试溶液 a)一级反渗透设备测试溶液的总含盐量应小于 1 5 0 mg/1。b)二级反渗透设备测试溶液的总含盐量应小于1 0 0 0 m g/L,6.2.1.2测试溶液的 o ff值应在 6.5-8.5范 围内HY/T 0 6 8-2 0 0 26.2.1.3 测试溶液温度为 5 0 C-4 5 0 C6.2.1.4 测试压力为系统的设计压力。6.2.1.5 测试前预运行时间为 1h6.2.2 测试方法6.2.2.1 感官指标 色度、浊度、嗅和味、肉眼可见物按G B/T 8 5 3 8 规定的方法测定。6.2.2.2 理化指标 a)p H值、电导率、高锰酸钾消耗量、氯化物按 G B 1 7 3 2 3规定的方法测定。b)游离氯、砷、铅、铜、氰化物、亚硝酸盐、三氯甲烷、四氯化碳按 G B 5 7 5。规定的方法测定。6.3 卷式反渗透元件除盐率的测定方法见附录 A(标准的附录)。6.4 所有与水接触的材料的安全性测试按G B/T 1 7 2 1 9 的规定。6.5 设备产水量为 2 5 时的校正值，产水量的测定见附录B(标准的附录)。6.6 机架绝缘电阻用兆欧表测定。67 设备外观和机架涂层以目 视手触为主。7检验规则7.1 检验分交付检验和型式检验7.2 交付检验7.2.1 每台设备交付前均应按表 4 要求进行检验，检验合格并出具合格证后，方可交付使用。7.2.2 交付检验项目、要求和方法见表 4,表 4 交付检验项目项目技 术 要 求试 验 方 法电 导 率见 5.2.2见 6.2.2.2产 水 量见 5.5见 6.5机架绝缘电阻见 5.6见 6.6设 备 外 观见 5.7,5.8见 6.77.3 型式检验7.3.1 在下列情况之一时，应进行型式检验:a)采用新型反渗透元件时;b)材料及工艺有较大改变时;C)停产一年以上，恢复生产时;d)交付检验结果与上次型式检验结果有较大差异时;e)国家质量监督机构提出进行型式检验的要求时。7.3.2 型式试验的项目为本标准规定的全部试验项目。7.3.3 判定规则 进水水质应符合 5.1的规定，其中有一项不合格时，对不合格项加倍抽样复检，复检结果仍有一项不合格的，则判该产品不合格。8 标志、包装、运输与贮存8.1 标志8.1.1 设备应在明显位置固定铭牌，铭牌内容包括:a)制浩厂名;HY/T 0 6 8-2 0 0 2 b)产品名称;c)型号规格;d)商标;e)制造日期和编号。8.1.2 按G B 1 9 1的规定，在本设备包装箱侧面的明显位置标有“向上”、“重心点”的标志图形或文字。根据设备发往地点，必要时需标有“防雨”、“防冻”、“防曝晒”等文字。8.2包装8.2.1 设备 采用木箱包装，箱 底方 木用螺栓与设备的机架固定。8.2.2 包装箱内应附有:a)装箱单;b)产品使用说明书;c)产品合格证;d)必备的随机附件。8.3运输8.3.1 起吊时应用坚固的绳索托住包装箱底部。8.3.2 设备运输时不得倾倒，不得倒置。8.4 贮存8.4.1 设备不得与有毒、有害、有腐蚀性、易挥发或有异味的物品同库贮存。8.4.2 设备不得露天存放，不得受压 存放环境温度为5 0C-4 0 C日.4.3 设备不宜长期存放，应按产品使用说明书要求予以保护。HY/T 0 6 8-2 0 0 2 附录A (标准的附录)芳香聚酞胺复合膜卷式反渗透元件除盐率的测定方法A l 测试条件测试溶液为 2 0 0 0 mg/L的N a C l 水溶液。测试溶液温度 2 5 士1 0C。测试溶液 p H=8,测试压力为 1.6 MP a,测试时单个反渗透元件的回收率为1 5%,测试前预运行时间为 1 h o.六乙二月卜 .，.司.司.AAAAAAA 2 电导率测定 电导率按 GB 1 7 3 2 3附录 A的规定测定。A 3 除盐率的计算 按下式计算 除盐率:Ry C、，_ _ nI一 二 二 I 入1 v u为 七r/式中:R y除盐率，%;C p 产水电导率，p S/c m;C,进水电导率，p s/c m.HY/T 0 6 8-2 0 0 2 附录B(标 准的附录)产水t的测定B l 测定步骤B l.1 测量进水的温度。B l.2 按设备的产水流量计读数。B 1.3 由表B 1 查得产水量的温度校正因子。表 B l 产水量温度校正因子温 度/校 正 因 子 K一校 正 因子 K 5 678 91 01 11 21 31 41 51 61 71 81 92 02 12 22 32 42 50.4 3 10.4 5 10.4 7 20.4 9 30.5 1 60.5 3 80.5 6 20.5 8 70.6 1 30.6 3 90.6 6 70.6 9 50.7 2 50.7 5 50.7 8 70.8 1 90.8 5 30.8 8 80.9 2 40.9 6 11.0 0 02 62 72 82 93 0313 23 33 43 53 63 73 83 94 0414 24 34 44 51.03 01.06 11.0 9 21.1 2 51.1 5 71.1 9 11.2 2 51.2 6 01.2 9 71.3 3 31.3 7 31.4 0 91.45 11.49 01.53 01.5 7 11.61 31
