HJT 269-2006 环境保护产品技术要求 自动清洗网式过滤器.pdf

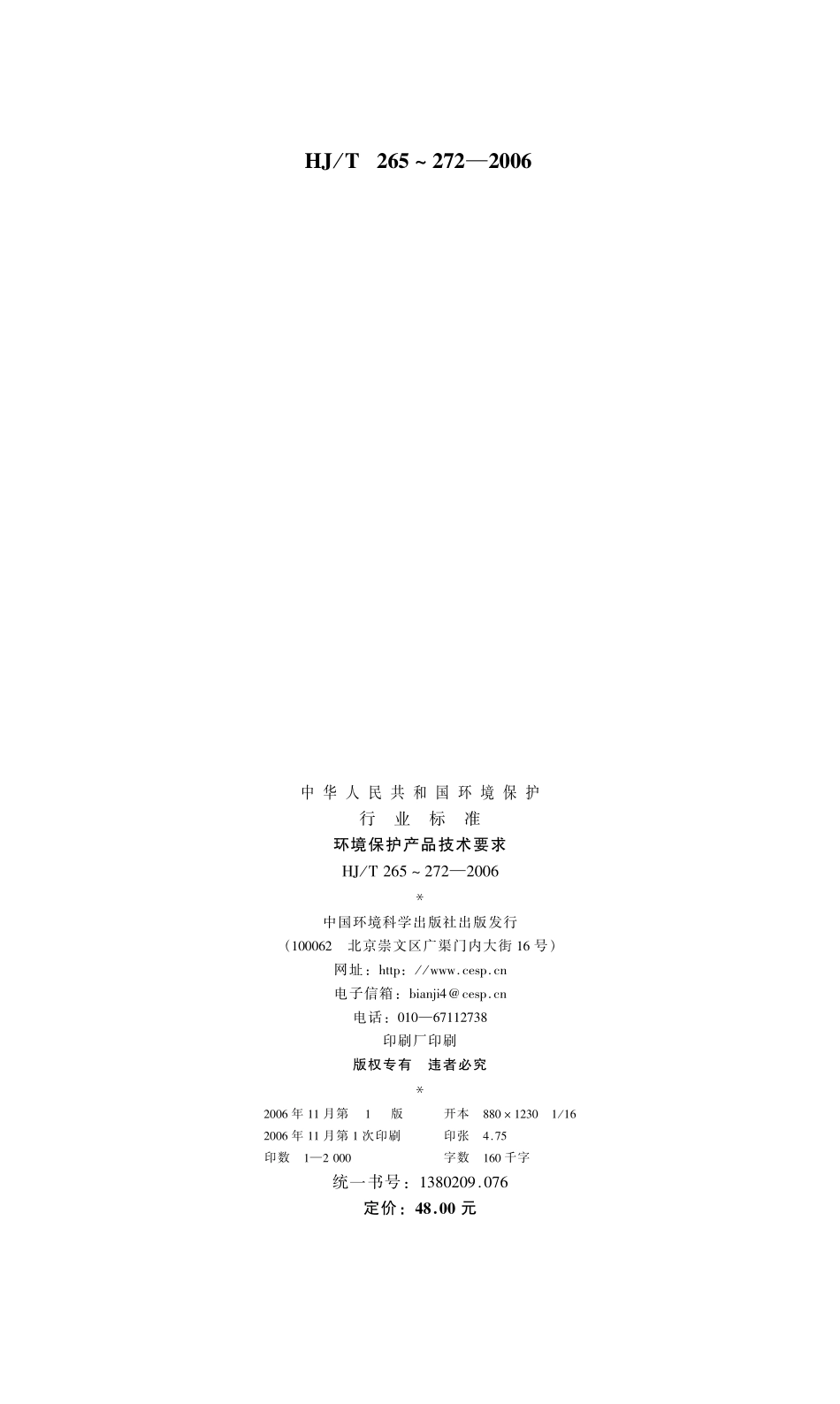

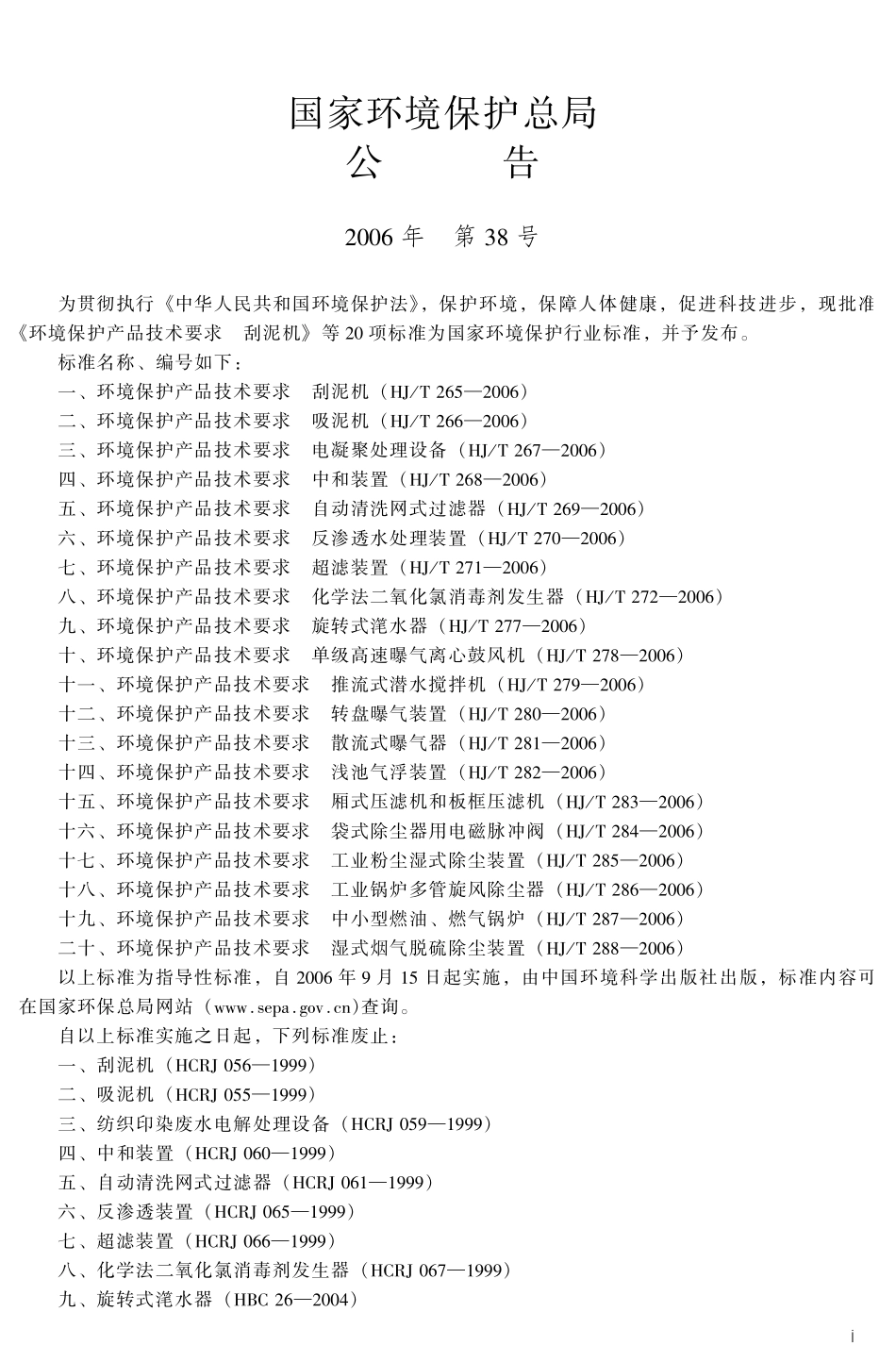

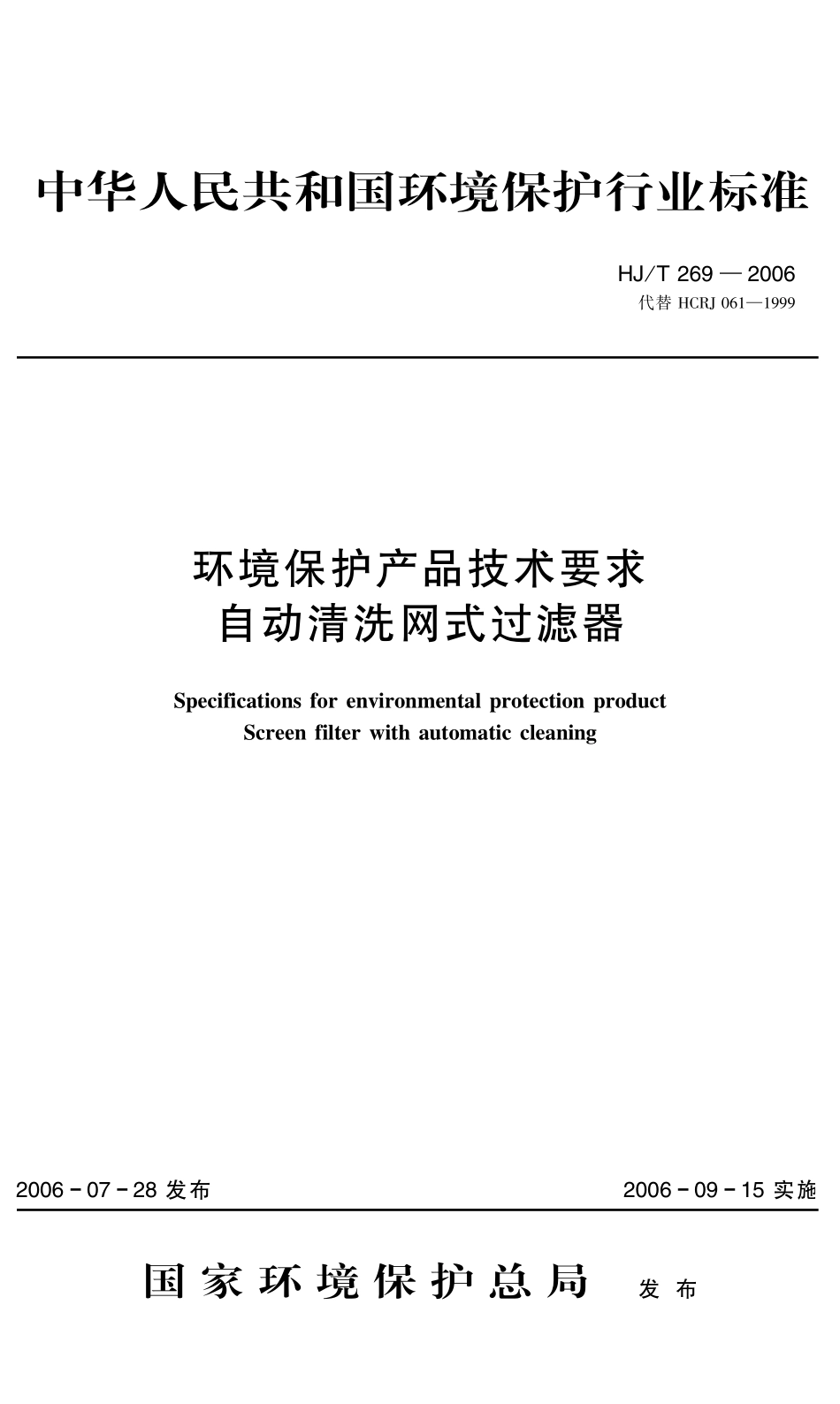

中华人民共和国环境保护行业标准 代替 环境保护产品技术要求自动清洗网式过滤器 发布实施国 家 环 境 保 护 总 局发 布 中 华 人 民 共 和 国 环 境 保 护行 业 标 准环境保护产品技术要求 中国环境科学出版社出版发行（北京崇文区广渠门内大街号）网址：电子信箱：电话：印刷厂印刷版权专有 违者必究年月第版开本 年月第次印刷印张印数 字数千字统一书号：定价：元国家环境保护总局公告年 第号为贯彻执行 中华人民共和国环境保护法，保护环境，保障人体健康，促进科技进步，现批准 环境保护产品技术要求 刮泥机等项标准为国家环境保护行业标准，并予发布。标准名称、编号如下：一、环境保护产品技术要求 刮泥机（）二、环境保护产品技术要求 吸泥机（）三、环境保护产品技术要求 电凝聚处理设备（）四、环境保护产品技术要求 中和装置（）五、环境保护产品技术要求 自动清洗网式过滤器（）六、环境保护产品技术要求 反渗透水处理装置（）七、环境保护产品技术要求 超滤装置（）八、环境保护产品技术要求 化学法二氧化氯消毒剂发生器（）九、环境保护产品技术要求 旋转式滗水器（）十、环境保护产品技术要求 单级高速曝气离心鼓风机（）十一、环境保护产品技术要求 推流式潜水搅拌机（）十二、环境保护产品技术要求 转盘曝气装置（）十三、环境保护产品技术要求 散流式曝气器（）十四、环境保护产品技术要求 浅池气浮装置（）十五、环境保护产品技术要求 厢式压滤机和板框压滤机（）十六、环境保护产品技术要求 袋式除尘器用电磁脉冲阀（）十七、环境保护产品技术要求 工业粉尘湿式除尘装置（）十八、环境保护产品技术要求 工业锅炉多管旋风除尘器（）十九、环境保护产品技术要求 中小型燃油、燃气锅炉（）二十、环境保护产品技术要求 湿式烟气脱硫除尘装置（）以上标准为指导性标准，自年月日起实施，由中国环境科学出版社出版，标准内容可在国家环保总局网站（）查询。自以上标准实施之日起，下列标准废止：一、刮泥机（）二、吸泥机（）三、纺织印染废水电解处理设备（）四、中和装置（）五、自动清洗网式过滤器（）六、反渗透装置（）七、超滤装置（）八、化学法二氧化氯消毒剂发生器（）九、旋转式滗水器（）十、单级高速曝气离心鼓风机（）十一、推流式潜水搅拌机（）十二、转盘曝气机（）十三、散流式曝气器（）十四、浅池气浮装置（）十五、厢式压滤机和板框压滤机（）十六、袋式除尘器用电磁脉冲阀（）十七、工业粉尘湿式除尘装置（）十八、工业锅炉多管旋风除尘器（）十九、中小型燃油、燃气锅炉（）二十、湿式烟气脱硫除尘装置（）特此公告。年月日前言为贯彻 中华人民共和国水污染防治法，保障污染治理设施质量，制定本标准。本标准规定了自动清洗网式过滤器的技术要求、试验方法和检验规则等。本标准由国家环境保护总局科技标准司提出。本标准起草单位：中国环境保护产业协会（水污染治理委员会）、辽宁省丹东市北方环保工程有限公司。本标准国家环境保护总局年月日批准。本标准自年月日起实施，自实施之日起代替 自动清洗网式过滤器（）。本标准由国家环境保护总局解释。环境保护产品技术要求 自动清洗网式过滤器适用范围本标准规定了自动清洗网式过滤器（以下简称过滤器）的分类与命名、要求、试验方法、检验规则、标志、运输、包装和贮存等。本标准适用于去除水中的固体杂质，采用金属网式滤芯的自动反冲洗式过滤器（以下简称过滤器）。规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，其最新版本适用于本标准。包装储运图示标志 爆炸性气体环境用电气设备 第一部分：通用要求 旋转电机外壳防护分级（代码）低压电器外壳防护等级 工业用金属丝编织方孔筛网 运输包装收发货标志 分离机械 噪声测试方法 水质 悬浮物的测定 重量法 标牌 机电产品包装通用技术条件 压力容器 油漆、包装、运输 水处理设备技术条件 压力容器涂敷与运输包装术语和定义下列定义和定义适用于本标准。自动清洗网式过滤器在管道上直接安装并由过滤器进出（水）口取样的差压开关控制，内部装有金属网式滤芯的自动反冲洗过滤器。该过滤器在反冲洗时，仍能保持正常的过滤器运行状态。金属网式滤芯由不锈钢网丝、钢板和三角形断面网丝等加工制成的滤芯。过滤精度滤芯中丝网构成的孔径或缝隙宽度，。分类与命名分类按过滤器滤芯型式分为：）金属编织网或金属烧结网式滤芯；）三角形网丝焊接网式滤芯；）冲孔变形网式滤芯。按过滤器安装方式分为：）立式；）卧式。按过滤器内设置的滤芯数量分为：）单滤芯式；）多滤芯式。按过滤器反洗臂（吸嘴）与滤芯内壁是否接触可分为：）接触式：单滤芯式，其内壁与反洗臂弹性接触；）非接触式：多滤芯式，其内壁与反洗臂不直接接触；反洗臂在反洗时，可以是定时旋转、连续旋转或扫描式旋转。规格按过滤器管道直径可分为：、等。命名过滤器的型号由汉语拼音字母和阿拉伯数字按规则排列组成。自动清洗网式过滤器型式：为多滤芯式，为卧式，无符号：单滤芯立式主管道直径：过滤精度：设计压力：防护等级：为户外，为防爆，为防腐，无符号：室内用示例：指过滤精度为，设计压力，管径为 的多滤芯卧式室内用自清洗过滤器。要求基本要求过滤器应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。过滤器的制造应符合 的规定。电机、电器及控制箱的防护等级应符合 和 的规定。防爆条件下工作的过滤器，其电器装置应符合 的规定。过滤器制造所用的材料应分别符合相应国家标准的规定，并出具合格证明文件。金属滤芯。方孔形不锈钢编织网应符合 的规定，其他型式的编织网也应参照 的规定。三角形断面网丝制成的不锈钢滤芯应符合以下规定：）三角形断面网丝尖端应与过滤水方向一致；）三角形网丝与横梁结构之间的焊点应均匀、光洁、牢固，每个焊点的拉断力应不低于；）滤芯制成后应进行酸洗和电化学抛光及钝化处理。反洗臂应符合以下规定：）反洗臂材质必须采用不锈钢等耐腐蚀材料；）接触式反洗臂应保证进行反洗时的负压下不被损坏；）弹性吸咀应动作灵活，无卡紧偏斜现象；）反洗臂在单筒滤芯中旋转时应灵活均匀，吸咀固定部分外侧与滤芯内壁间隙应保持在 之间；）反洗臂制成后必须进行酸洗和电化学抛光及钝化处理。为保护滤芯（特别是编织网滤芯）和反洗臂应采取下列措施：）编织网滤芯过滤器内必须设置粗、精二级滤芯，粗过滤滤芯孔隙应小于反洗臂吸嘴孔隙尺寸；）过滤器反洗臂与反洗电机减速机器之间必须设安全销及断销指示或报警；）直径大于 的滤芯，为防止滤芯变形应装衬筒保护。选用过滤精度较高的滤芯时，原水水质含油量应符合以下要求：选用过滤精度 的滤芯，原水中含油量应不大于 ；单筒式滤芯并采用接触式反洗臂时允许水中含油量可增加。过滤器筒体内外表面应进行防腐处理，外表面涂装应符合 的规定；内表面采用环氧沥青漆或性能更优的防腐材料进行防腐处理。技术要求过滤器的过滤性能应符合表规定。表过滤器的性能性能参数单位规格 最大流量 滤芯类型及精度单滤芯三角形断面网滤芯过滤精度范围 编织网滤芯过滤精度范围 冲孔变形网滤芯过滤精度范围 多滤芯多只滤芯（三角形断面）过滤精度范围 工作介质淡水、海水或其他工业用水，水温设计压力，等初始差压反洗差压 反洗耗水量反洗水流量占最大流量的百分比不大于反洗耗水量占最大滤水量的百分比不大于平均无故障连续运行时间大于 。滤后水中大于过滤精度的颗粒去除率应不小于。过滤器运行噪声功率级应不大于（）。试验方法流量采用精度等级不低于级的流量计测定。颗粒去除率测定：按 测定悬浮物总含量，然后按过滤精度选取标准筛分悬浮物干物质，进行逐级筛分。将结果分为大于过滤精度和小于过滤精度两部分，然后计算去除率。去除率计算。原水中大于过滤精度的悬浮物干物质与出水中大于过滤精度的悬浮物干物质之差和原水中大于过滤精度的悬浮物干物质的百分比为过滤去除率。运行噪声按 的规定进行。差压测试采用精度为级的压力计测定。检验规则检验分为出厂检验和型式检验。出厂检验每台产品均应经厂质量检验部门检验合格并签发合格证。出厂检验按规定的项目和要求进行。型式检验当有下列情况之一时，应进行型式检验：）新产品定型或老产品转厂时的试制鉴定；）正常生产后，在结构、材料、工艺上有较大改变，可能影响产品性能；）产品长期停产后恢复生产；）产品正常生产，每三年进行一次型式检验；）国家质量监督部门提出型式检验要求。抽样方法为随机抽样，每批次不少于两台。检验项目为本标准第章规定的全部项目。判定规则。型式检验结果应符合本标准第章的规定。若有一项检验项目不合格，应加倍抽样复查，若仍不合格，则判定为不合格。标志、包装、运输和贮存标志产品标牌过滤器的标牌应符合 中的有关规定并标明下列内容：）制造厂全称及商标、地址；）产品名称、型号；）主要技术参数：工作压力、质量、外形尺寸；）出厂编号；）出厂日期；）产品标准号。包装标志）运输包装收发货标志应符合 的规定；）包装储运图示标志应符合 的规定。包装过滤器的包装应符合 和 的有关规定。运输按照 的规定。贮存）贮存场所：库存；）贮存条件：没有腐蚀性气体侵袭；）贮存要求：单独存放；）贮存期限：年，逾期应作检查，重新作防锈处理。
