HJT 259-2006 环境保护产品技术要求 转刷曝气装置.pdf

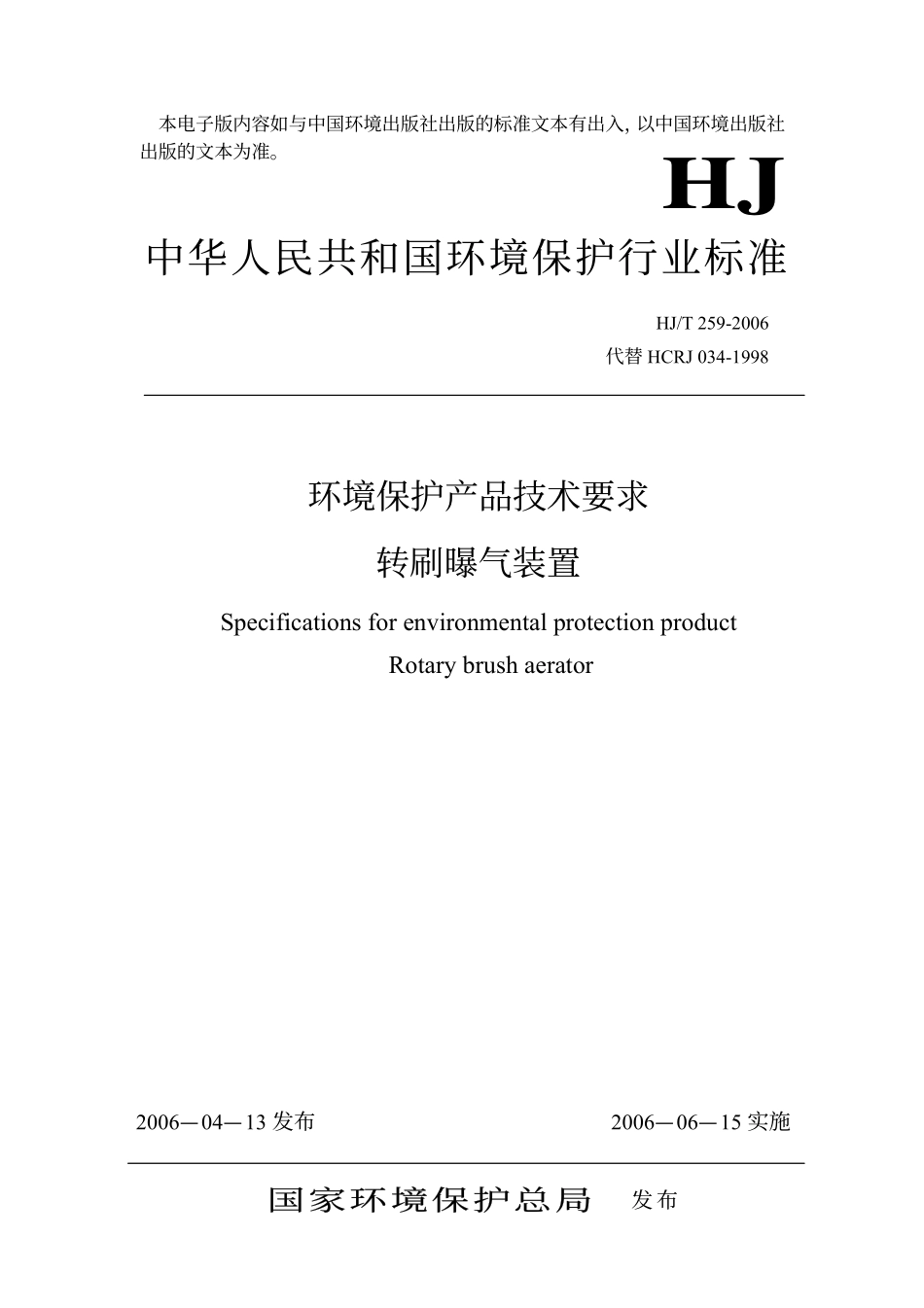

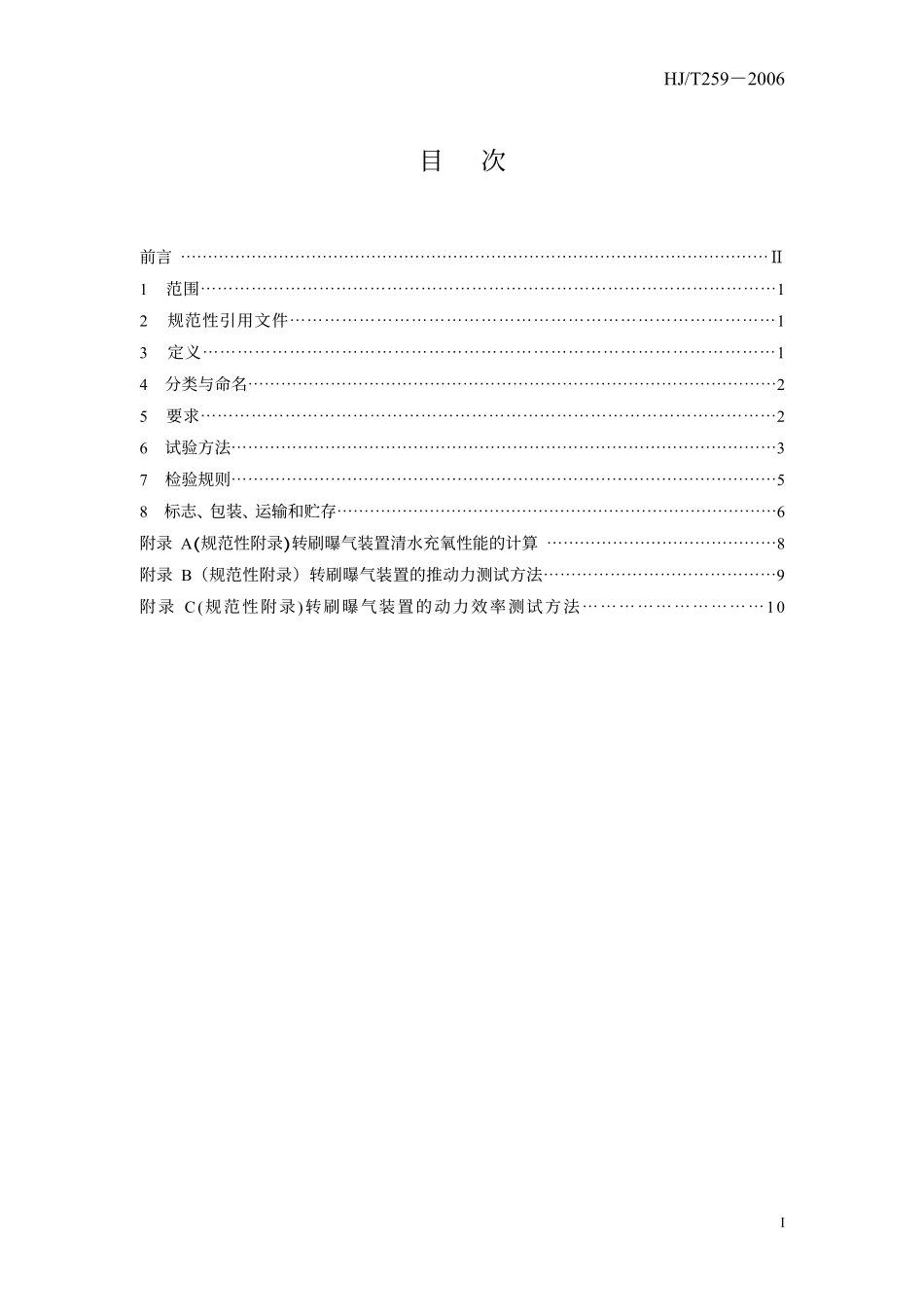

本电子版内容如与中国环境出版社出版的标准文本有出入，以中国环境出版社出版的文本为准。中华人民共和国环境保护行业标准环境保护产品技术要求 转刷曝气装置 Specifications for environmental protection product Rotary brush aerator 20060413 发布 20060615 实施国家环境保护总局国家环境保护总局 发布 HJHJ/T 259-2006代替 HCRJ 034-1998HJ/T2592006 I 目 次 前言 1 范围1 2 规范性引用文件1 3 定义1 4 分类与命名2 5 要求2 6 试验方法3 7 检验规则5 8 标志、包装、运输和贮存6 附录 A(规范性附录)转刷曝气装置清水充氧性能的计算 8 附录 B（规范性附录）转刷曝气装置的推动力测试方法9 附录 C(规范性附录)转刷曝气装置的动力效率测试方法10 HJ/T2592006 II 前 言 为贯彻中华人民共和国水污染防治法，保障水污染治理设施质量，制定本标准。本标准规定了转刷曝气装置的技术要求、试验方法和检验规则。本标准由国家环境保护总局科技标准司提出。本标准起草单位：中国环境保护产业协会（水污染治理委员会）、中国船舶重工集团公司第七一八研究所、安徽国祯环保节能科技股份有限责任公司、商城开源环保设备有限公司。本标准国家环境保护总局 2006 年 4 月 13 日批准。本标准自2006年6月15日起实施，自实施之日起代替 转刷曝气装置(HCRJ 034-1998)。本标准由国家环境保护总局解释。HJ/T2592006 1转刷曝气装置 1 范围 本标准规定了转刷曝气装置的分类与命名、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于污水和自然水体中需曝气充氧而使用的转刷曝气装置（以下简称转刷）。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款，其最新版本均适用于本标准。GB/T 191 包装储运图示标志 GB/T 6404 齿轮装置噪声声功率级测定方法 GB/T 9286 色漆和清漆 漆膜的划格试验 GB/T 6920 水质 pH 值的测定 玻璃电极法 GB/T 11348.1 旋转机械转轴径向振动的测量和评定 第一部分：总则 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 CJ/T 3015.2 曝气器清水充氧性能测定 JB/T 5946 工程机械 涂装通用技术条件 JB/T 8680-1998 Y2 系列（IP54）三相异步电动机技术条件（机座号 63355）3 定义 本标准采用下列定义。3.1 转刷曝气装置转刷曝气装置 指工作轴安装多组同型叶片且水平放置于水面上的机械曝气设备（不含导流板）。3.2 有效长度有效长度 指工作轴上两边法兰端面之间的距离。3.3 充氧能力充氧能力 又称标准氧转移速率。指转刷曝气装置在 20、1.01325105Pa 条件下，单位时间内向溶解氧为零的清水中所传递的氧量，单位为 kgO2/h。3.4 动力效率动力效率 又称标准曝气效率。指转刷曝气装置在 20、1.01325105Pa 条件下，消耗单位轴功率所传递的氧量，单位为 kgO2/kW。3.5 推动力推动力 HJ/T2592006 2又称推动容量。指在实际应用中，转刷曝气装置使沟内混合液达到 0.3m/s 平均流速时，每米有效长度所能推动的水的容积。4 分类与命名 4.1 分类分类 转刷曝气装置依水平轴的有效长度（mm）划分，分为 3000mm、4500mm、6000mm、7500mm 和 9000mm 五种规格。4.2 命名命名 转刷曝气装置的命名和型号采用汉语拼音字母和阿拉伯数字表示。示例：BZ-9000/1.0 指水平轴有效长度为 9000mm，最大直径为 1.0m 的转刷曝气装置。5 要求 5.1 基本要求基本要求 5.1.1 转刷曝气装置应符合本标准的规定，并按照规定程序批准的图纸和技术文件制造。5.1.2 环境适应性 转刷曝气装置在下列条件下应能保证正常运行：a)环境温度:-2050（水体温度：450）；b)pH 值：5.59.0；c)电压：交流 380V 40V。5.1.3 可靠性 转刷曝气装置无故障连续运行时间不少于 6000h。5.1.4 稳定性 5.1.4.1 转刷曝气装置在 5.1.2 规定的电压下运行时，其电流波动范围在5之内。5.1.4.2 转刷曝气装置进行负载试验时，应运转平稳，不得有异常响声和振动。减速箱的油池温升不得大于 35，电机的温升不得大于 40。5.1.5 整机静平衡性 转刷曝气装置安装完毕后，应进行整机静平衡试验，静平衡质量力矩的变化应小于50Nm。BZ /最大直径，m 有效长度，mm 转刷曝气装置 HJ/T2592006 35.1.6 标记要求 a)挡水板上应用鲜艳线条标出叶片的浸没深度刻度；b)挡水板上应用鲜艳线条标出转刷水平轴的旋转方向。5.1.7 防腐要求 5.1.7.1 转刷应进行防腐处理，水平轴、叶片、挡水板采用浸锌或其他优于浸锌的工艺，其他外露部分均应刷涂防腐涂料，其厚度不小于 200m。5.1.7.2 涂装要求应符合 JB/T 5946 的规定。5.1.8 电机选用户外型电机，应符合 JB/T 8680-1998 的规定。5.2 性能要求性能要求 5.2.1 转刷曝气装置的技术性能应符合表 1 和表 2 的规定。5.2.2 转刷曝气装置高速运转时的空载噪声应低于 85dB(A)，低速运转时的空载噪声应低于80dB(A)。6 试验方法 6.1 pH 值的测定按 GB 6920 规定进行。6.2 可靠性试验可靠性试验 转刷曝气装置在工作浸没深度下，高速运行 6000h 后检验，产品应运转正常，无零件松动，无其它异常响声。也可以采用用户现场调查确定。6.3 稳定性试验稳定性试验 6.3.1 测试仪表 6.3.1.1 温度计，量程为 0100;6.3.1.2 电流表、电压表、万用表。6.3.2 转刷曝气装置在浸没深度 250mm 时高速连续运转，每间隔一小时测定并记录油池温度、电流和电压，分别绘制温度随时间变化的曲线。6.4 静平衡试验静平衡试验 转刷曝气装置在现场安装完毕后，在转速为 72rpm74rpm，空载条件下，按 GB/T 11348.1 中的方法进行静平衡试验。6.5 外观检查外观检查 6.5.1 标记用目测检查。6.5.2 涂漆附着力检验按 GB/T 9286 中的规定进行。6.6 性能试验性能试验 6.6.1 转速 用目测或计数仪测定转刷曝气装置的转速。HJ/T2592006 4表表 1 BZ/1.0 型转刷曝气装置技术参数型转刷曝气装置技术参数 型 号 规 格 有效 长度 mm 转速 rpm 电机 功率 kW 叶片 浸深 mm 转刷 直径 mm 动力 效率kgO2/kwh 充氧 能力kgO2/h 推动力m3/m高速 72741.8 24 265双速 低速 485013/161.8 10 BZ 3000/1.0 单 速 3000 727415 2003001000 1.8 24 265高速 72741.8 35 265双速 低速 485018.5/221.8 15 BZ 4500/1.0 单 速 4500 727422 2003001000 1.8 35 265高速 72741.8 46 265双速 低速 485022/281.8 21 BZ 6000/1.0 单 速 6000 727430 2003001000 1.8 46 265高速 72741.8 56 265双速 低速 485026/321.8 28 BZ 7500/1.0 单 速 7500 727437.5 2003001000 1.8 56 265高速 72741.8 74 265双速 低速 485030/451.8 35 BZ 9000/1.0 单 速 9000 727445 2003001000 1.8 74 265 表表 2 BZ/0.7 型转刷曝气装置技术参数型转刷曝气装置技术参数 型 号 规 格 有效长度 mm 转速 rpm 电机 功率 kW 叶片 浸深 mm 转刷 直径 mm 动力 效率kgO2/kwh 充氧 能力kgO2/h 推动力m3/m高速 83851.8 12 155双速 低速 7.5 1.8 BZ 3000/0.7 单 速 3000 83857.5 150200700 1.8 12 155高速 83851.8 17.5 155双速 低速 11 1.8 BZ 4500/0.7 单 速 4500 838511 150200700 1.8 17.5 155高速 83851.8 23 155双速 低速 15 1.8 BZ 6000/0.7 单 速 6000 838515 150200700 1.8 23 1556.6.2 清水充氧性能 在试验水池中布置三个采样点，如图 1 所示。三台溶氧仪安放在 a、b、c 三个采样点。采样点取在 1/2 水深处。图图 1 转刷曝气装置测试采样点布置示意图转刷曝气装置测试采样点布置示意图 HJ/T2592006 5产品其它测试条件按 CJ/T 3015.2 进行，曝气性能计算按本标准附录 A 进行。6.6.3 推动力试验按照附录 B 的规定进行。6.6.4 动力效率试验按照附录 C 的规定进行。6.6.5 噪声测定 6.6.5.1 试验条件 在距减速箱周边 1.5m 处三个方向上取三点，分别在转刷高速、低速运转时测取数据。6.6.5.2 按GB/T 6404中的方法测定噪声值，并分别取三个测试点噪声值的算术平均值报告。7 检验规则 7.1 检验分类。检验分类。转刷曝气装置的检验分为出厂检验和型式检验。7.2 抽样抽样 7.2.1 对产品逐批进行抽样检查，以一次完成整批产品数量作为一个检查批。7.2.2 出厂检验抽样，每次检验抽取批量的 5，抽样数至少一台。7.2.3 型式检验采取随机抽样，每次检验抽取两台。7.3 出厂检验出厂检验 出厂检验应包含以下项目：a)对环境的适应性；b)稳定性；c)噪声；d)外观检查；e)转速；f)静平衡试验。7.4 型式检验型式检验 当有下列情况之一时，应进行型式检验。a)新产品试制定型；b)产品投产后，在结构、材料、工艺上有较大改进，可能影响产品性能；c)国家质量监督部门提出检测要求；d)正常生产，产量累积每达到 200 台；e)产品停产两年以上，再次恢复生产。7.4.1 型式检验项目 a)出厂检验全部项目；b)可靠性；c)充氧能力；HJ/T2592006 6d)动力效率；e)推动力。7.5 产品质量特性产品质量特性 7.5.1 质量特性由产品技术参数组成，包括充氧能力、动力效率、推动力、可靠性、稳定性、静平衡性能、噪声。7.5.2 质量特性分类 充氧能力、动力效率、推动力为 A 类质量特性；可靠性 稳定性、静平衡性能、噪声为B 类质量特性。7.6 判定规则判定规则 7.6.1 出厂检验和型式检验结果应符合第五章的相应规定。7.6.2 凡有一个 A 类质量特性不符合规定或两个不同的 B 类质量特性不符和规定，该批判定为不合格。7.6.3 当批量大于两台，没有 A 类质量特性不符和规定，但有两个以上相同的 B 类质量特性不符合规定，该批判定为不合格。8 标志、包装、运输和贮存 8.1 标志标志 产品应在明显位置使用铭牌，在包装箱上使用标签。铭牌应符合 GB/T 13306 的规定，至少包含以下内容：a)制造厂名；b)产品名称；c)商标；d)执行标准；e)产品型号和标记；f)制造日期。8.2 包装包装 8.2.1 产品采用散件木箱包装，每一部件单独成包，应符合 GB/T 13384 和 GB/T 191 的规定。8.2.2 随机文件 a)产品合格证；b)产品说明书；c)装箱清单；d)随机备附件；e)安装图；f)安装说明书；HJ/T2592006 7g)用户使用意见征求单。8.3 运输运输 运输过程中，涂打或粘贴“小心轻放”字样的包
