HYT 067-2002 水处理用玻璃钢罐.pdf

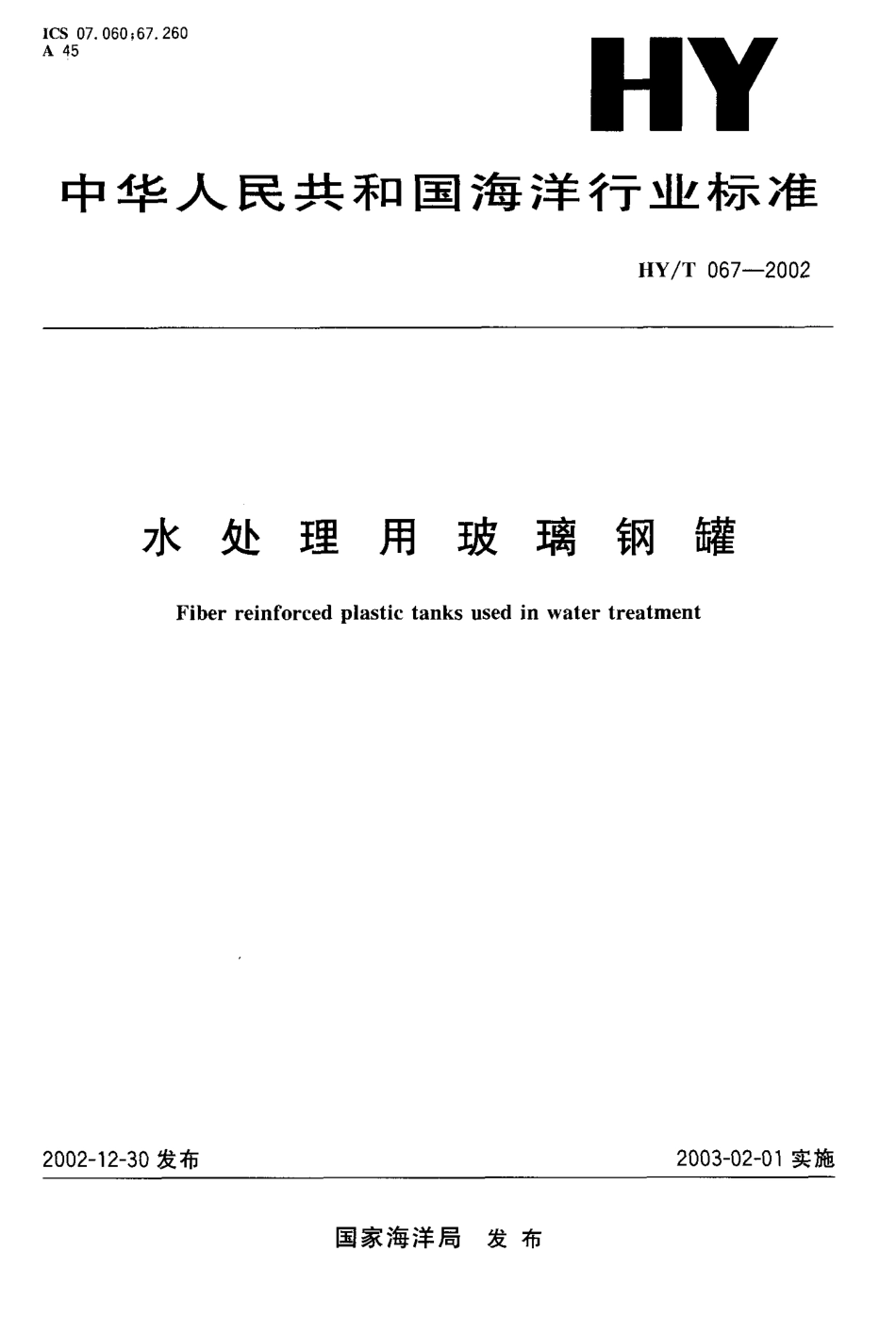

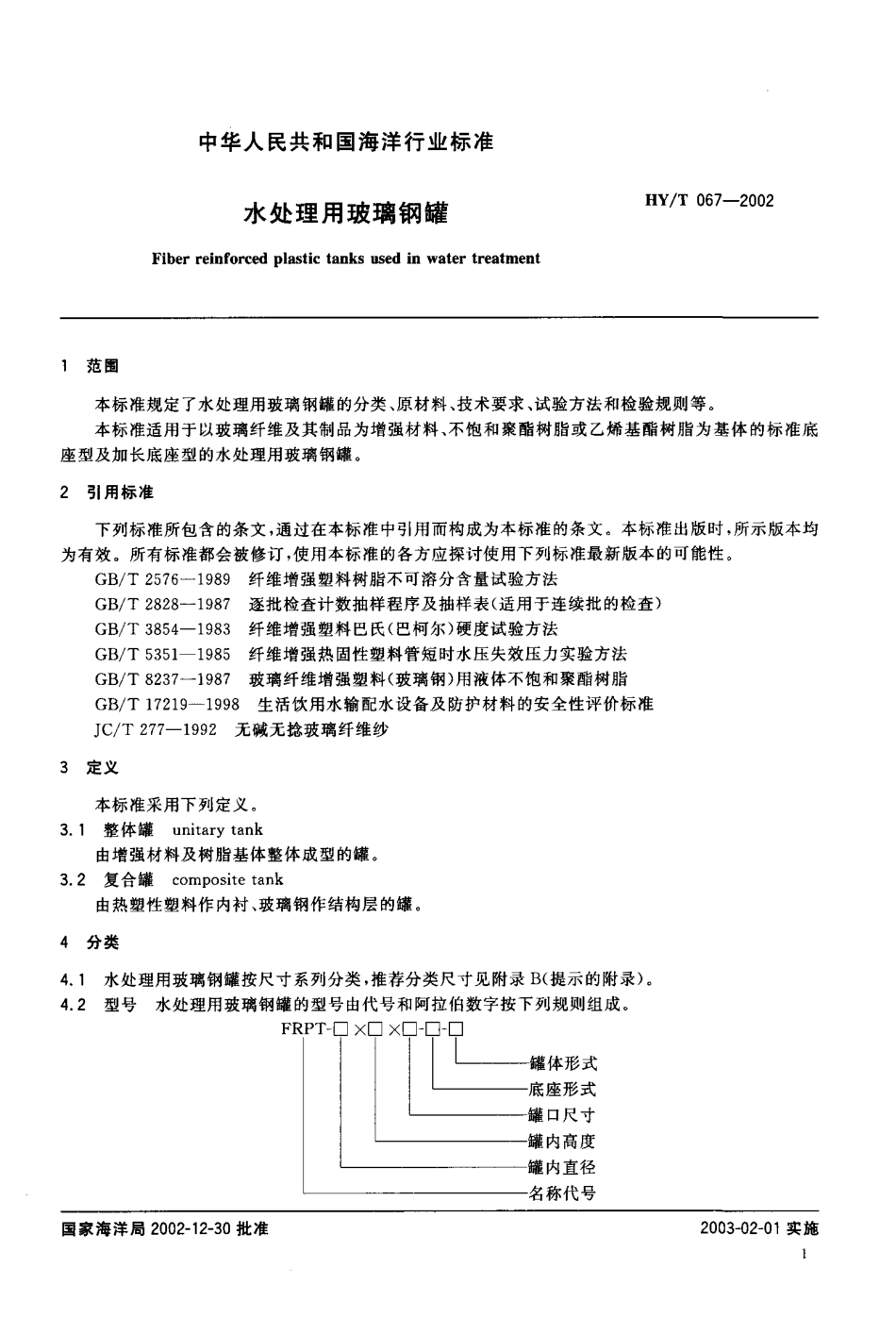

I CS 0 7A 4 5.0 6 0;6 7.2 6 0中 华 人 民 共 和 国 海 洋 行 业 标 准HY/T 0 6 7-2 0 0 2水 处 理 用 玻 璃 钢 罐F i b e r r e i n f o r c e d p l a s t i c t a n k s u s e d i n w a t e r t r e a t me n t2 0 0 2-1 2-3 0 发布2 0 0 3-0 2-0 1 实施国家 海洋 局发 布HY/T 0 6 7-2 0 0 2前言 本标准在尺寸系列、工作压力、疲劳寿命的确立时，参考了国际上先进同类产品指标。本标准的附录A为标准的附录，附录 B、附录C为提示的附录。本标准由中国膜工业协会提出。本标准由国家海洋标准计量中心归口。本标准主要起草单位:哈尔滨乐普实业发展中心、天津膜天膜工程技术有限公司、山东招远膜天集团有 限公 司 本标准主要起草人:李友清、王其远、王维、皇甫风云、王立国。本标准由哈尔滨乐普实业发展中心负责解释。中华人民共和国海洋行业标准水处理用玻璃钢罐HY/T 0 6 7-2 0 0 2F i b e r r e i n f o rce d p l a s t i c t a n k s u s e d i n wa t e r t r e a t me n t范围 本标准规定了水处理用玻璃钢罐的分类、原材料、技术要求、试验方法和检验规则等。本标准适用于以玻璃纤维及其制品为增强材料、不饱和聚酷树脂或乙烯基醋树脂为基体的标准底座型及加长底座型的水处理用玻璃钢罐。2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G B/T 2 5 7 6-1 9 8 9 纤维增强塑料树脂不可溶分含量试验方法 G B/T 2 8 2 8-1 9 8 7 逐批检查计数抽样程序及抽样表(适用于连续批的检查)G B/T 3 8 5 4-1 9 8 3 纤维增强塑料巴氏(巴柯尔)硬度试验方法 G B/T 5 3 5 1-1 9 8 5 纤维增强热固性塑料管短时水压失效压力实验方法 G B/T 8 2 3 7-1 9 8 7 玻璃纤维增强塑料(玻璃钢)用液体不饱和聚酷树脂 G B/T 1 7 2 1 9-1 9 9 8 生活饮用水输配水设备及防护材料的安全性评价标准 J C/T 2 7 7-1 9 9 2 无碱 无捻玻璃纤维纱3定义 本标准采用下列定义。3.1 整体罐u n it a r y t a n k 由增强材料及树脂基体整体成型的罐。3.2 复 合罐 c o m p o s i t e t a n k 由热塑性塑料作内衬、玻璃钢作结构层的罐。:;分类 水处理用玻璃钢罐按尺寸系列分类，推荐分类尺寸见附录 B(提示的附录)。型号水处理用玻璃钢罐的型号由代号和阿拉伯数字按下列规则组成。F RPT-口 X口 X口一 口一 口 体形式 座形式 口尺寸 内高度罐内直径名称代号国家海洋局 2 0 0 2-1 2-3 0批准2 0 0 3-0 2-0 1实施 tHY/T 0 6 7-2 0 0 24.2.1 F R P T是水处理用玻璃钢罐(f i b e r r e i n f o r c e d p l a s t i c t a n k s u s e d i n w a t e r t r e a t m e n t)英文缩写的简写形式。4.2.2 罐内直径是指罐体的筒身内径，其要求见表 1。其他尺寸可由供需双方协商确定。表 1 常见水处理用玻璃钢罐内径尺寸规格0 60 70 80 91 01 21 31 41 61 82 02 4323 64 0内 径 尺 寸/mm1 5 21 7 82 0 32 2 92 5 43 0 53 3 03 5 64 0 64 5 75 0 86 1 08 1 39 1 31 01 64.2.3 罐内高度是罐体的内高，其要求见表2。其他尺寸可由供需双方协商确定。表 2 常见水处理用玻璃钢罐内高尺寸规格1 31 71 81 92 22 32 42 62 93 03 23 3内 高 尺 寸/n U ll3 3 04 3 24 5 74 8 35 5 95 8 461 06 7 27 3 77 6 281 38 3 8规格353 63 84 04 24 44 54 74 85 45 86 5内高 尺 寸/In l l】8 8 99 1 49 6 51 01 61 0 6 41 1 1 81 1 431 1 9 41 2 1 91 3 7 21 4 7 31 6 5 1规格7 58 51 0 01 2 0内高 尺 寸/mm1 9 0 52 1 5 92 5 4 03 04 84.2.4 罐口尺寸是指罐口内径，其要求见表3。其他尺寸可由供需双方协商确定。表 3常见水处理用玻璃钢罐 口尺寸规格In皿罐口内径/m m6 3.51 0 1.61 1 4.34.2.5底座形式:B 一标准底座;J 一加长底座。4.2.6 罐体形式:F 一复合罐;Z 一整体罐。4.2.7 标记示例:例如:F RP T-0 7 X 3 5 X I-J-F即表示该水处理用玻璃钢罐是筒身内径为 1 7 8 mm，内高为8 8 9 mm,罐口内径为6 3.5 m m的加长底座形式的复合罐。5原材料51 基体材料5.1.1 作为基体材料，不饱和聚醋树脂应符合 G B/T 8 2 3 7 的规定。5.1.2 作为基体材料，乙烯基醋树脂不低于 G B/T 8 2 3 7 规定。5.2 增强材料5.2.1 无碱无捻玻璃纤维纱应符合J C/T 2 7 7 的规定。5.2.2 无碱玻璃纤维纱、短切毡、玻璃布应覆有与相应树脂体系匹配的浸润剂。5.2.3 可采用有机纤维表面毡或其他适用材料。2HY/T 0 6 7-2 0 0 26 要求6.1 表面要求 水处理用玻璃钢罐内、外表面应平整、光洁，无龟裂、贫胶和明显气泡等缺陷。复合罐塑料内衬和玻璃钢结构层无剥离。6.2 尺寸要求6.2.1 水处理用玻璃罐的结构尺寸标注见图1,之 1司引闷 D-罐外径浏一罐内径;D,一底座外径;L-罐体高;L一罐内高;H一底座高,h一封头高;h i 一底座加长量 图 1 罐体几何尺寸示意图6.2.2 尺寸允许公差6.2.2.1 罐内径允许公差，见表4.表 4 罐内径允许公差尺寸范围/mmd 2 5 42 5 4提 d 5 0 8允许公差/mm士 5士 1 0士 1 56.2.2.2 罐外径允许公差，见表5.罐体(指壁厚)应符合 6.7的要求。表 5 罐外 径允许公差尺寸范围/mmD 2 5 42 5 4镇 D 5 0 8允 许 公 差/mm士 5士 1 0士 1 56.2.2.3 罐 内高度允许公差，见表 6,HY/T 0 6 7-2 0 0 2表 6罐内高度允许 公差尺寸范围/mm乙、7 6 27 6 2(儿 1 5 2 41 5 2 4成 L 2 2 8 62 2 8 6 簇 L,允 许 公 差/mm士 3士 5士 1 0士 1 56.2.2.4 罐体高度允许公差，见表 7,罐体(指壁厚)应符合 6.7 的要求 表 7 罐体高度允许公差尺寸范围/mmL 7 6 27 6 2 L 1 5 2 41 5 2 4 L 2 2 8 62 2 8 6 镇 L允 许 公 差/mm士 3士 5士 1 0士 1 56.2.2.5 罐口螺纹允许公差应通过标准螺纹规的设备检测。6.2.3 母线直线度允许公差的要求，见表 8 表 8 母线直线度允许公差尺寸范围/mm几 7 6 27 6 2簇 L,1 5 2 41 5 2 4 镇 L,-h l+1 5 0.4 底座型式底座结构型式如图 C 1 所示CCCCCCCCCC目热燕图 C 1 底座型式示意图塑料 内衬.1 卫生性能 应符合 G B/T 1 7 2 1 9-1 9 9 8的规定要求。.2 塑料内衬尺寸.2.1 几何尺寸参见附录B,.2.2 罐口螺纹.2.2.1 内径尺寸参见附录B o.2.2.2 高度尺寸 b=2 5 mm-5 0 mm，见图C 2 o勺六2CCCZCZCZCZCZ 图 C 2 罐口螺纹高度示意图C 2.2.2.3 规格6 3.5 mm罐 口螺纹规格为8 N P S M 螺纹;1 0 1.6 mm罐 口螺纹规格为 8 UN螺纹;1 1 4.3 mm罐口螺纹规格为8 B u t t r e s s 螺纹。C 2.2.2.4 强度罐口螺纹强度应与罐体强度相匹配。C 2.3 渗透性能 装满水后，应无渗透现象。
