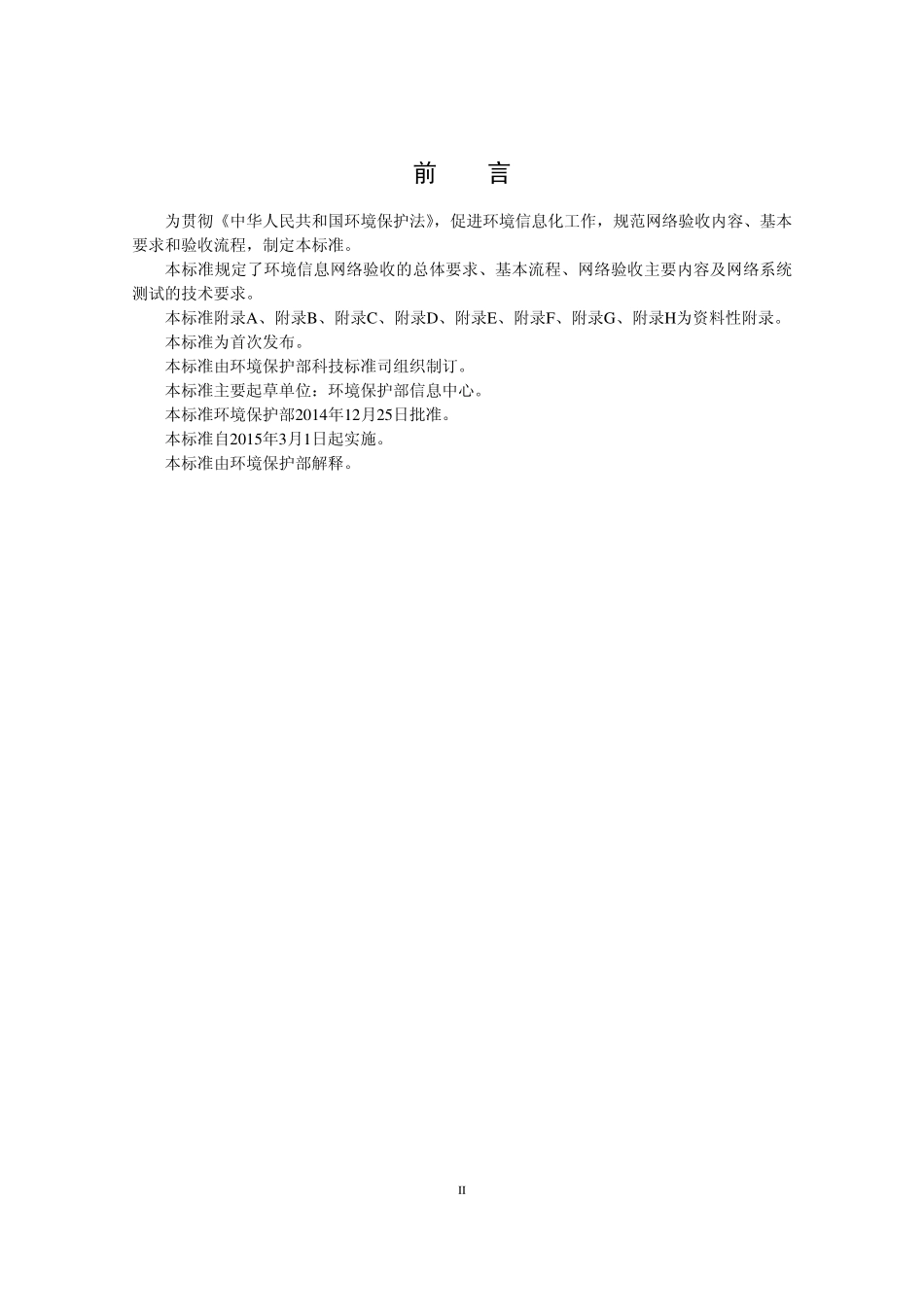

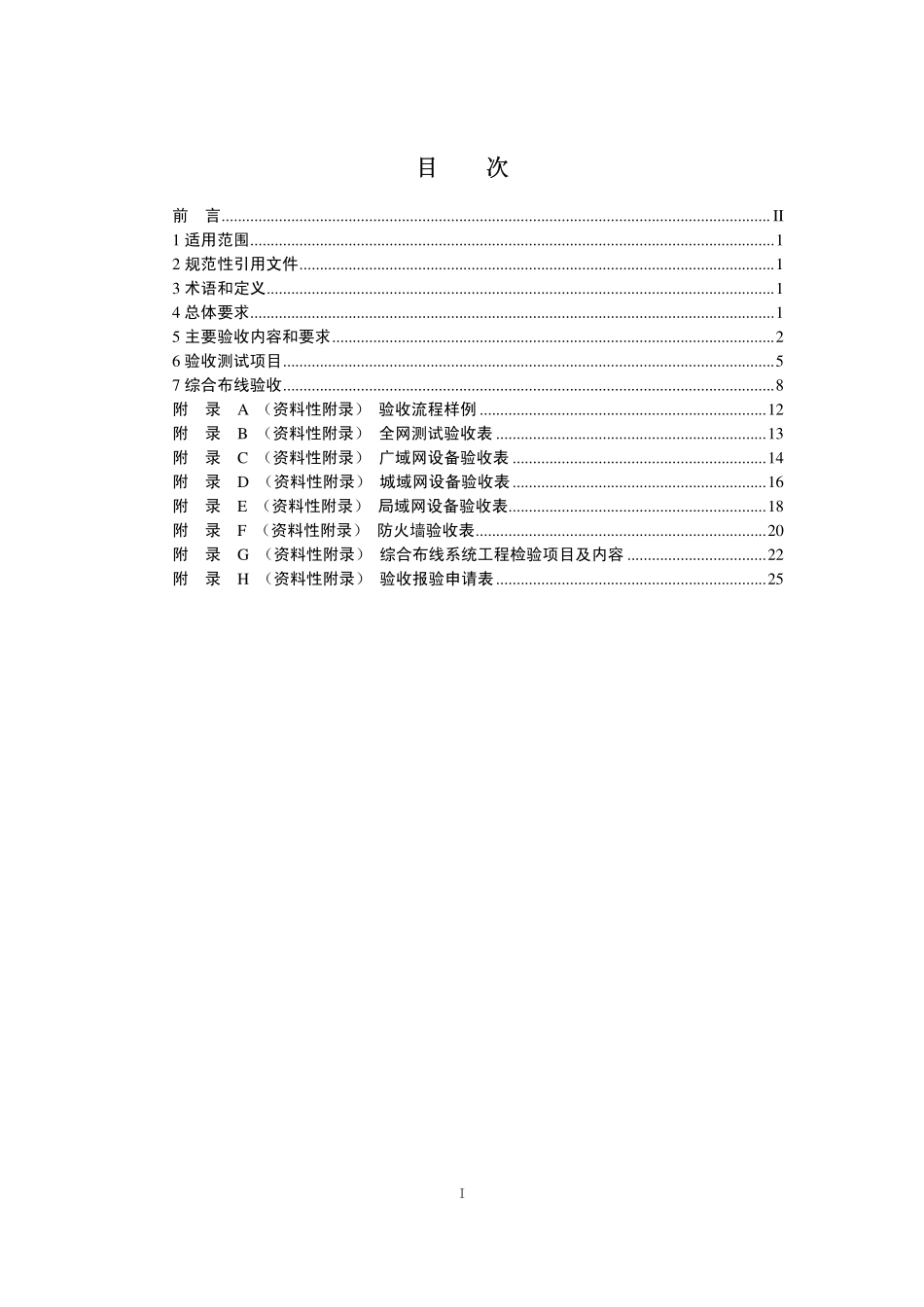

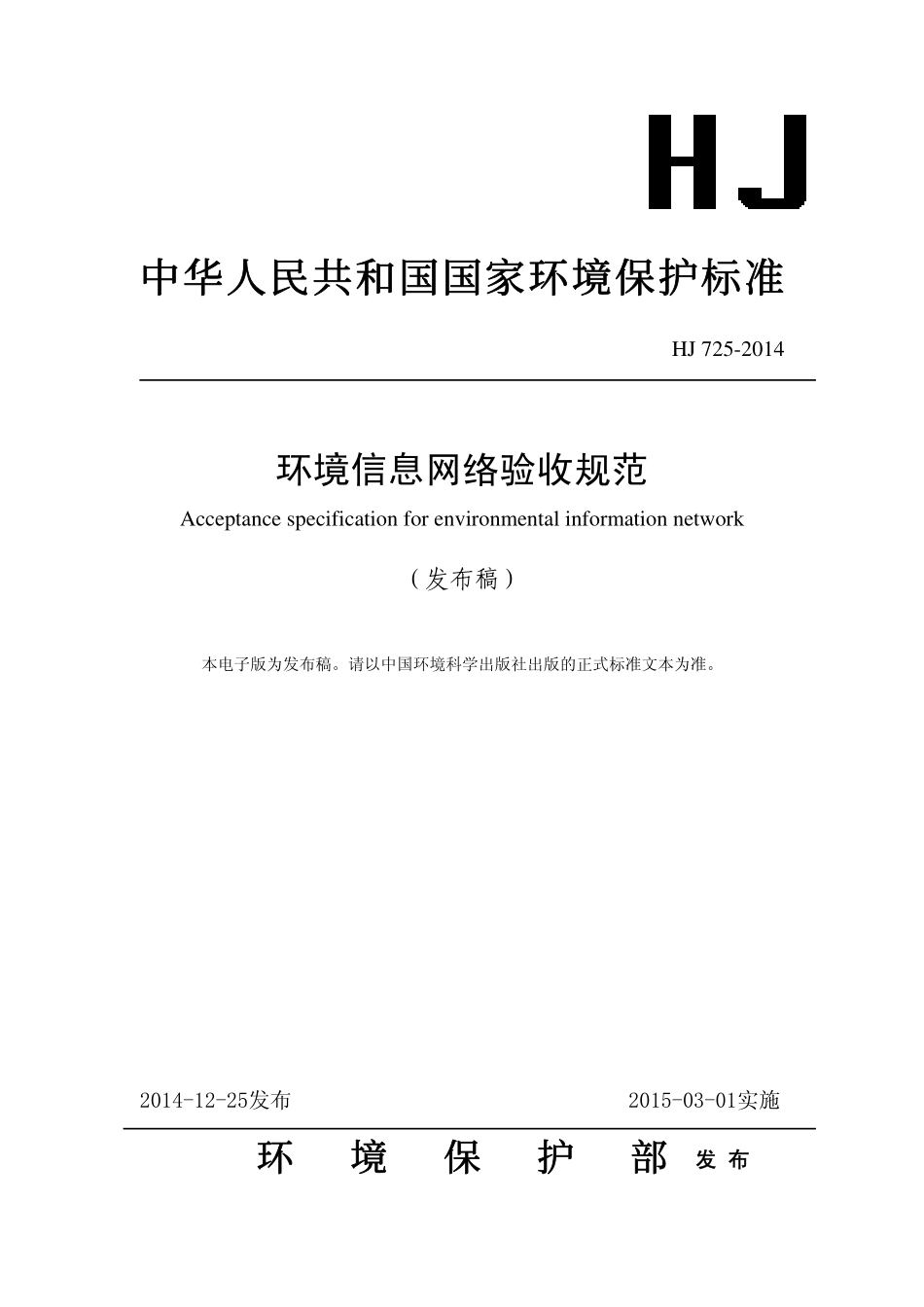

中华人民共和国国家环境保护标准中华人民共和国国家环境保护标准 HJ 725-2014 环境信息网络验收规范 Acceptance specification for environmental information network（发布稿）本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。2014-12-25发布 2015-03-01实施 环环 境境 保保 护护 部部 发 布 发 布 I 目 次 目 次 前 言.II 1 适用范围.1 2 规范性引用文件.1 3 术语和定义.1 4 总体要求.1 5 主要验收内容和要求.2 6 验收测试项目.5 7 综合布线验收.8 附 录 A（资料性附录）验收流程样例.12 附 录 B（资料性附录）全网测试验收表.13 附 录 C（资料性附录）广域网设备验收表.14 附 录 D（资料性附录）城域网设备验收表.16 附 录 E（资料性附录）局域网设备验收表.18 附 录 F（资料性附录）防火墙验收表.20 附 录 G（资料性附录）综合布线系统工程检验项目及内容.22 附 录 H（资料性附录）验收报验申请表.25 II 前 言 为贯彻中华人民共和国环境保护法，促进环境信息化工作，规范网络验收内容、基本要求和验收流程，制定本标准。本标准规定了环境信息网络验收的总体要求、基本流程、网络验收主要内容及网络系统测试的技术要求。本标准附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H为资料性附录。本标准为首次发布。本标准由环境保护部科技标准司组织制订。本标准主要起草单位：环境保护部信息中心。本标准环境保护部2014年12月25日批准。本标准自2015年3月1日起实施。本标准由环境保护部解释。1 环境信息网络验收规范 1 适用范围 本标准规定了环境信息网络验收的总体要求、基本流程、主要内容以及网络系统测试技术要求。本标准适用于国家级、省级环境保护行政主管部门的环境信息网络验收工作。地市、县级环境保护行政主管部门及各级环境保护部门直属单位可参照执行。2 规范性引用文件 本标准内容引用了下列文件或其中的条款。凡是不注明日期的引用文件，其有效版本适用于本标准。GB/T 18019 信息技术 包过滤防火墙安全技术要求 GB/T 18020 信息技术 应用级防火墙安全技术要求 GB/T 18233 信息技术 用户建筑群的通用布揽 GB/T 50311 建筑与建筑群综合布线系统工程设计规范 GB/T 50312 综合布线系统工程验收规范 HJ 460 环境信息网络建设规范 GA 372 防火墙产品的安全功能检测 YD/T 1096 路由器设备技术规范-低端路由器 YD/T 1097 路由器设备技术规范-高端路由器 YD/T 1098 路由器测试规范-低端路由器 YD/T 1099 千兆比以太网交换机设备技术规范 YD/T 1132 防火墙设备技术要求 YD/T 1141 千兆比以太网交换机测试方法 YD/T 1156 路由器测试规范-高端路由器 YD/T 1255 具有路由功能的以太网交换机技术要求 YD/T 1287 具有路由功能的以太网交换机测试方法 IEC 61935:2005 按照GB/T 18233/ISO/IEC 11801的平衡通信布缆测试 第1部分：已安装布缆 3 术语和定义 HJ 460 中确立的术语和定义适用于本标准。4 总体要求总体要求 4.1 建立验收组织建立验收组织 建立项目验收组织，由建设单位、相关业务主管部门、承建单位、专家组、项目总集成和工程监理组成。24.2 验收组织形式验收组织形式 根据项目类型和规模确定验收组织形式，明确各方职责。大型项目应成立项目领导小组，下设项目办公室及各工作组。4.3 制定验收方案制定验收方案 验收方案主要包括：项目概况，验收依据，验收时间、地点和成员，验收程序，验收主要内容，验收要求和验收输出文档等。4.4 明确验收流程明确验收流程 根据项目类型和特点、项目组织形式和验收方案，制定相应验收流程，参见附录 A。5 主要验收内容和要求主要验收内容和要求 依据项目网络系统建设周期，验收工作包括：设备到货验收、系统测试、初步验收、系统试运行、竣工验收、验收报告。5.1 设备到货验收内容设备到货验收内容 网络设备验收内容包括设备数量确认、设备开箱检验、设备加电测试、设备安装调试、终端用户签字确认等步骤。5.1.1 设备数量确认设备数量确认 对于配送到货的设备，需承建单位配合系统总集成、工程监理单位、建设单位按照到货清单要求完成设备的数量清点和登记工作。5.1.2 设备开箱检验设备开箱检验 承建单位配合系统总集成、工程监理单位、建设单位依照到货清单要求，对设备的包装外观、品牌、型号、配件等进行核对、登记。5.1.3 设备加电测试设备加电测试 承建单位对完成配送和开箱检验的设备，逐一加电测试，并负责将测试记录分别提交系统总集成、工程监理单位、建设单位。5.1.4 设备安装调试设备安装调试 承建单位在对设备进行加电测试的基础上，对涉及集成工作的设备，需要将设备进行机柜上架安装、单机调试和系统联调，并负责将测试记录分别提交系统总集成、工程监理单位、建设单位。设备安装具体要求：a)设备安装应符合工程设计文件的相关要求；b)设备布置应保证适当的维护间距；设备排列应整齐，利于通风散热；c)设备安装应牢固，机架应加装抗震加固底座；d)缆线布放应整齐合理，布放的缆线应绑扎，松紧适度，每条均应做标记。5.1.5 终端用户签字确认终端用户签字确认 在设备数量确认、开箱检验、加电测试和安装调试完成后，承建单位需要协助终端用户，完成设备开箱检验表和设备调试记录报告的签字确认工作。3 5.2 系统测试系统测试 设备安装调试完成后，应成立系统测试小组，由建设单位、系统总集成、工程监理、承建单位组成，制定测试方案，根据方案进行网络系统测试。测试完成后，由承建单位出具测试报告，并由测试小组四方签字认可。测试内容详见第 6 章。5.3 初步验收初步验收 承建单位依照规定的方式完成设备到货验收和网络安装调试，并实现承建网络稳定运行之后，可以向建设单位和工程监理单位提交项目初验申请单（见附录 H）。建设单位和工程监理单位分别从文档、合同条款和技术实现效果等方面进行检查和评估，并向项目的主管部门提交评估意见。项目的主管部门根据各方意见，组织设备的初验工作。验收依据为合同和招标文件内容。5.4 竣工验收竣工验收 初步验收完成后，经过不少于 3 个月的试运行之后，承建单位可以向建设单位和工程监理单位提交项目终验申请单（见附录 H）和自检报告。建设单位和工程监理单位分别从文档、合同条款和技术实现效果等方面进行检查和评估，并向项目的主管部门提交评估意见。项目的主管部门根据各方意见，参照设备初验的分级管理模式，组织竣工验收工作。5.4.1 竣工验收内容和要求竣工验收内容和要求 a)完成工程设计和合同约定的各项内容；b)有完整的技术档案和施工管理资料；c)有工程使用的主要材料、配件和设备的进场和检验报告；d)有工程设计、实施、工程监理等单位签署的质量合格文件；e)承建单位的售后服务和培训计划已完备，建设单位已按合同支付工程款；f)各个分项工程全部合格；g)各种设备经加电运行状态正常；h)承建单位自检完成并合格。5.4.2 竣工技术文件要求竣工技术文件要求 a)施工组织设计方案；b)技术深化设计方案；c)施工管理文件；d)材料进场报验手续；e)工程实施质量、安全检查记录；f)工程变更手续；g)设备明细单；h)项目竣工结算单；i)系统试运行记录、报告；j)工程自检报告；k)工程验收报告；l)工程总结报告；m)工程竣工图纸；n)培训文档；4o)项目维护操作手册；p)售后服务保证文件；q)工程说明；r)工程开工报告单；s)已安装工程量总表；t)已安装设备、材料明细表；u)工程设计变更单；v)停（复）工通知单；w)重大质量事故报告单；x)随工检查记录和隐蔽工程签证；y)交工（中间交工）验收通知单；z)验收证书；aa)测试记录；bb)竣工图纸；cc)设备、材料交接单；dd)设备、余料交接单；ee)备忘录；ff)其他资料。5.5 测试文档测试文档 网络系统集成项目施工单位向建设单位提交完整的工程文档，至少包含以下内容：a)设备清单；b)系统结构图；c)网络拓扑图；d)设备配置表；e)设备配置资料；f)网络系统测试工具软件和方案；g)测试结果报告。5.6 验收报告验收报告 5.6.1 总则总则 由项目建设单位会同有关部门组织验收，并出具验收报告。验收报告包括：项目概况及建设需求、设计方案、线路接线表和设备布置图、系统参数设定表、用户操作和维护手册、自测报告、第三方测试报告、试运行报告以及用户报告等。5.6.2 项目概况及建设需求项目概况及建设需求 包括项目建设单位、设计单位、实施单位、项目规模、项目功能要求、项目技术指标要求等。5.6.3 设计方案设计方案 包括用户需求分析、组网方案、设备选型、网络拓扑图、配置功能说明、设计变更记录等。5.6.4 线路接线表和设备布置图线路接线表和设备布置图 包括综合布线系统、网络系统的设备布置图、线路端口及配线架描述文件、线路端点对应表。5 5.6.5 系统参数设定表系统参数设定表 包括 IP 地址分配表、子网划分表、VLAN 划分表、路由表。5.6.6 用户操作和维护手册用户操作和维护手册 包括系统操作说明，系统安装、恢复和数据备份说明。5.6.7 自测报告自测报告 包括综合布线系统的自测报告、网络系统的自测报告。5.6.8 第三方测试报告第三方测试报告 综合布线系统的第三方验收测试报告、网络设备的第三方抽查测试报告。5.6.9 试运行报告试运行报告 包括网络系统试运行期间的运行记录、故障处理情况、硬件和软件系统调整情况。5.6.10 用户报告用户报告 用户针对网络系统使用情况而出具的报告。6 验收测试项目验收测试项目 6.1 广域网络验收测试项目广域网络验收测试项目 6.1.1 单点设备测试单点设备测试 6.1.1.1 总则总则 路由器设备的接口功能、通信协议功能、数据包转发功能、路由信息维护、管理控制功能、安全功能及性能指标应符合 YD/T 1096、YD/T 1097 的规定及产品明示要求。相应的测试方法应符合 YD/T 1098、YD/T 1156 的规定。6.1.1.2 汇聚路由器汇聚路由器 汇聚路由器测试详见附录 C 中的 C.1 广域网汇聚路由器验收表。6.1.1.3 接入路由器接入路由器 接入路由器测试详见附录 C 中的 C.2 广域网接入路由器验收表。6.1.1.4 广域网全网测试广域网全网测试 广域网全网测试详见附录 B.1 全网互通测试（路由器）。6.2 城域网络验收测试项目城域网络验收测试项目 6.2.1 单点设备测试单点设备测试 6.2.1.1 总则总则 路由器设备的接口功能、通信协议功能、数据包转发功能、路由信息维护、管理控制功能、安全功能及性能指标应符合 YD/T 1096、YD/T 1097 的规定及产品明示要求。相应的测试方法应符合 YD/T 1098、YD/T 1156 的规定。6.2.1.2 汇聚路由器汇聚路由器 汇聚路由器测试详见附录 D 中的 D.1 城域网汇聚路由器验收表。6.2.1.3 接入路由器接入路由器 接入路由器测试详见附录 D 中的 D.2 城域网接入路由器验收表。66.2.2 城域网全网测试城域网全网测试 城域网全网测试详见附录 B.1 全网互通测试（路由器）。6.3 局域网络系统验收测试项目局域网络系统验收测试项目 6.3.1 传输媒体要求传输媒体要求 6.3.1.1 双绞线布线系统双绞线布线系统 局域网系统的传输媒体一般采用五类、超五类或六类等非屏蔽（屏蔽）双绞线布线系统。双绞线布线系统的传输指标、传输性能和测试方法应符合 GB/T 50311、GB/T 50312、GB/T 18233、IEC 61935:2005 等标准的规定。6.3.1.2 多模、单模光缆布线系统多模、单模光缆布线系统
