HJT 324-2006 环境保护产品技术要求 袋式除尘器用滤料.pdf

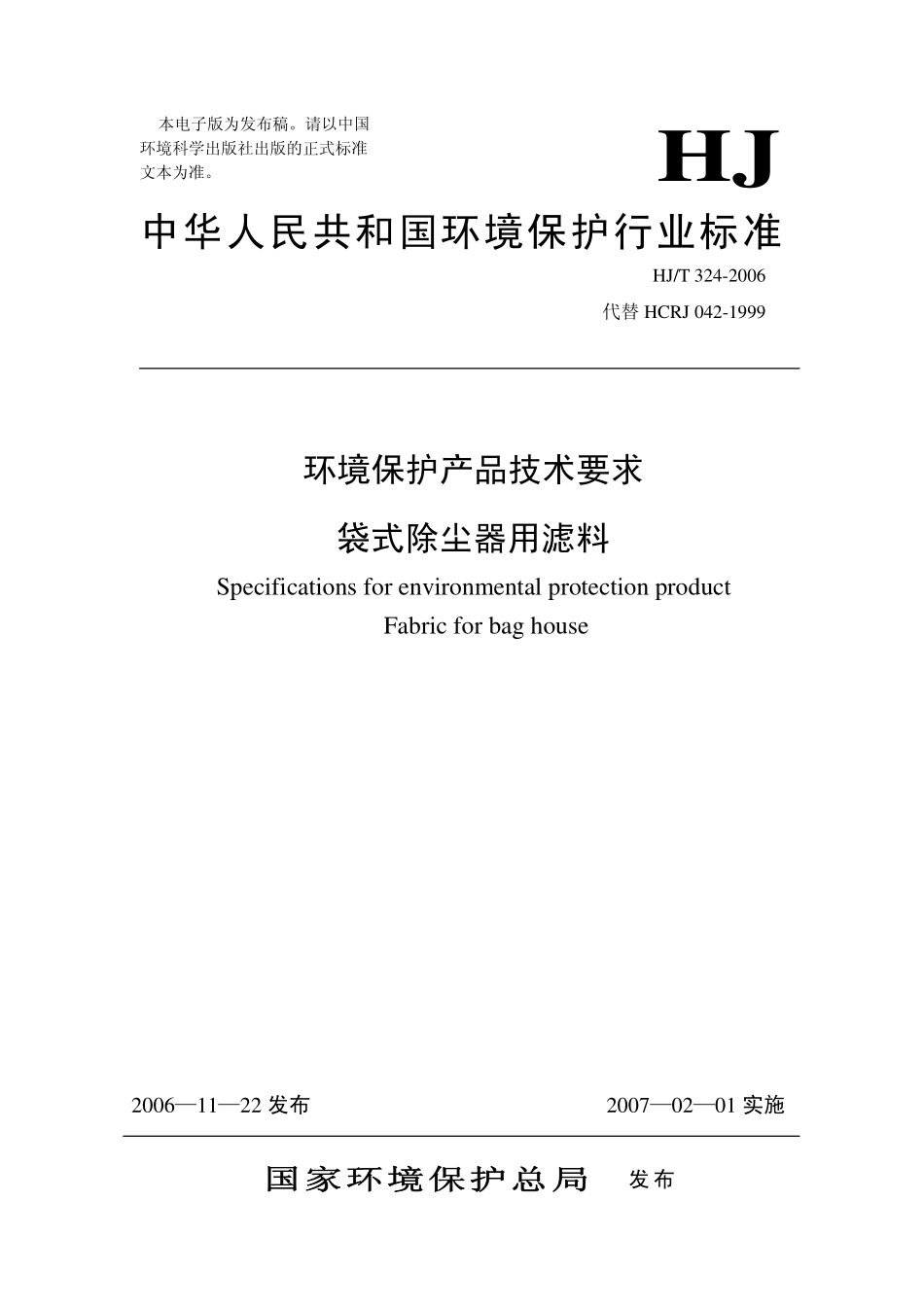

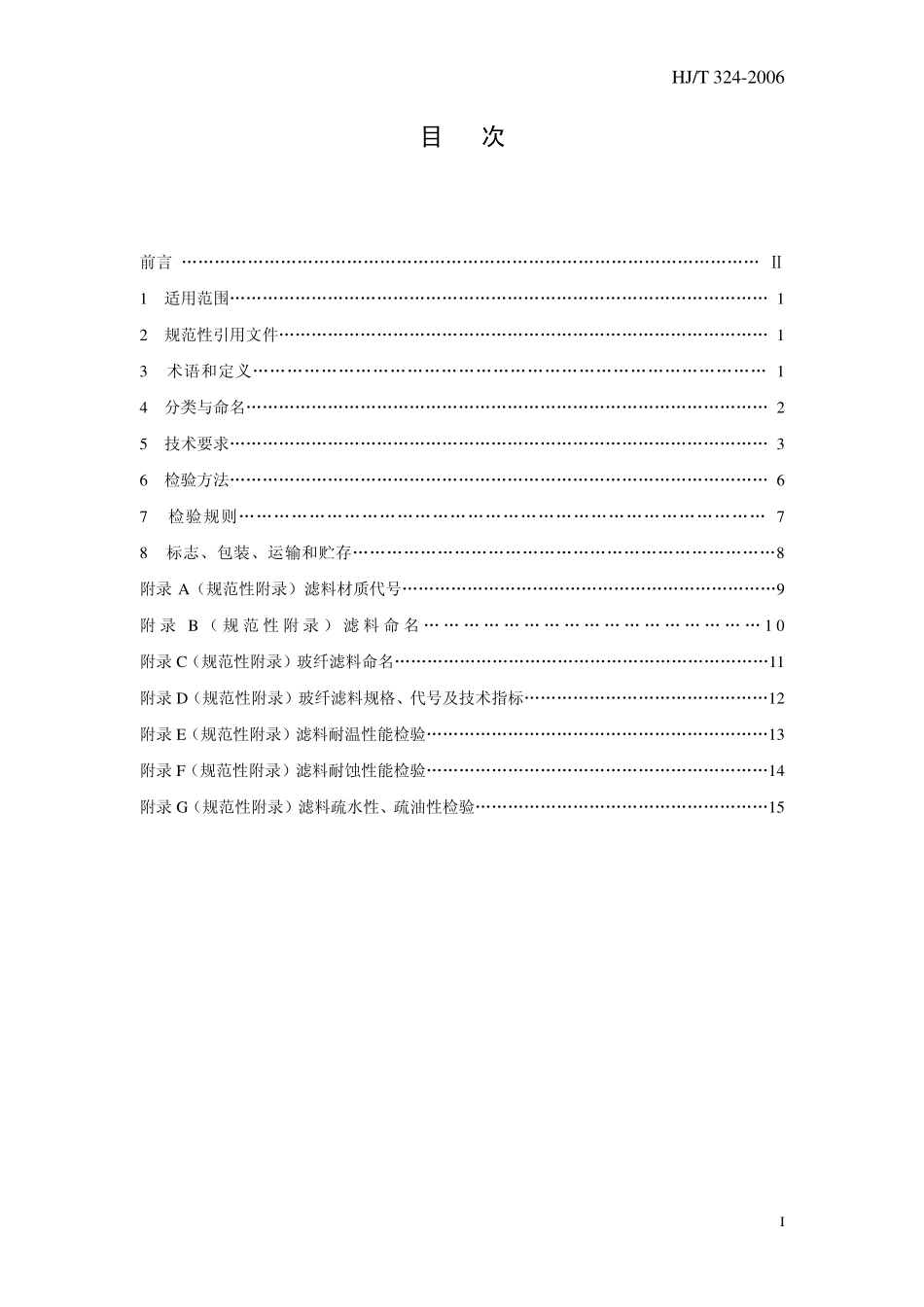

本电子版为发布稿。请以中国 环境科学出版社出版的正式标准 文本为准。中华人民共和国环境保护行业标准环境保护产品技术要求 袋式除尘器用滤料 Specifications for environmental protection product Fabric for bag house 20061122 发布 20070201 实施国家环境保护总局国家环境保护总局 发布 HJHJ/T 324-2006代替 HCRJ 042-1999HJ/T 324-2006 I目 次 前言 1 适用范围 1 2 规范性引用文件 1 3 术语和定义 1 4 分类与命名 2 5 技术要求 3 6 检验方法 6 7 检验规则 7 8 标志、包装、运输和贮存8 附录 A（规范性附录）滤料材质代号9 附 录 B（规 范 性 附 录）滤 料 命 名 1 0 附录 C（规范性附录）玻纤滤料命名11 附录 D（规范性附录）玻纤滤料规格、代号及技术指标12 附录 E（规范性附录）滤料耐温性能检验13附录 F（规范性附录）滤料耐蚀性能检验14 附录 G（规范性附录）滤料疏水性、疏油性检验15 HJ/T 324-2006 II 前 言 为贯彻中华人民共和国大气污染防治法，提高袋式除尘器用滤料的产品质量水平，制定本标准。本标准规定了袋式除尘器用滤料的要求和检验方法、检验规则等。本标准为指导性标准。本标准由国家环境保护总局科技标准司提出。本标准起草单位：中国环境保护产业协会（袋式除尘委员会）、东北大学、南京玻璃纤维研究设计院。本标准国家环境保护总局 2006 年 11 月 22 日批准。本标准自 2007 年 2 月 1 日起实施，自实施之日起代替中国环境保护产品认定技术条件 袋式除尘器用滤料(HCRJ 042 1999)。本标准由国家环境保护总局解释。HJ/T 324-2006 1 袋式除尘器用滤料 1 适用范围 本标准规定了袋式除尘器用滤料的命名、分类、要求、试验方法、检验规则、包装、标志、贮存和运输。本标准适用于各种类型与规格的袋式除尘器用滤料。2 规范性引用文件 本标准引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。GB/T 3820 纺织品和纺织制品厚度的测定 GB/T 3923 纺织品 织物拉伸性能 GB/T 4667 机织物幅宽的测定 GB/T 4669 机织物单位长度质量和单位面积的测定 GB/T 4745 纺织织物 表面抗湿性测定方法 沾水试验方法 GB/T 5453 纺织品 织物透气性的测定 GB/T 5455 纺织品 燃烧性能试验 垂直法 GB/T 7689.1 增强材料 机织物试验方法 第一部分 玻璃纤维厚度的测定 GB/T 7689.4 增强材料 机织物试验方法 第四部分 弯曲硬挺度的测定 GB/T 12703 纺织品静电测试方法 JC/T 590 玻璃纤维针刺毡过滤材料 3 术语和定义 下列术语和定义适用于本标准。3.1 静态除尘效率静态除尘效率 从滤料洁净状态开始，连续滤尘但不清灰，当粉尘负荷与过滤风速达到规定值时的过滤效率，%。3.2 动态除尘效率动态除尘效率 滤料在滤尘时，按规定制度进行清灰后的过滤效率，%。3.3 洁净滤料阻力系数洁净滤料阻力系数 未接触粉尘的洁净滤料，在规定滤速条件下的阻力（Pa）与滤速（m/min）之比。3.4 粉尘剥离率粉尘剥离率 滤料已捕集的粉尘由于外力和粉尘自身的因素从滤料上剥离脱落的粉尘量与滤料捕集的粉尘量之比，%。HJ/T 324-2006 2 3.5 经向定负荷伸长率经向定负荷伸长率 在滤料经向上施加一定重力时滤料的单位长度伸长率，。4 分类与命名4.1 滤料的分类滤料的分类 按加工方法将滤料分为：织造滤料、非织造滤料和复合滤料三类。4.1.1 织造滤料：用织机将相互垂直的经线和纬线，按一定的组织规律织成的滤料。4.1.2 非织造滤料：纤维不经过传统的纺纱和织造过程制成的滤料。4.1.3 复合滤料：将两种和两种以上不同材料复合而成的滤料。4.2 滤料的命名滤料的命名 4.2.1 滤料的名称由滤料的材质（见附录 A1）、加工方法（见表 1）、织物组织（见表 2）和单位面积质量等四部分的代号组成。对于有特殊功能的滤料，尾部再附加其功能的代号（见附录 A2）。4.2.2 对于一般合纤滤料取其主要成份材质的代号，对于复合滤料则需取其所用各种物品主成份材质的代号。表表 1 滤料加工方法代号滤料加工方法代号 加工方法 代号 织造法 W 非织造法 NW 复合法 C 4.2.3 织造滤料和非织造滤料基底的织物代号见表 2。表表 2 滤料组织代号滤料组织代号 织物组织 代号 平纹 P 斜纹 X 缎纹 D 4.2.4 以批量滤料单位面积质量的公称值作为单位面积质量的代号，见附录 A.3。4.2.5 滤料命名示例见附录 B。4.3 玻纤滤料命名玻纤滤料命名 4.3.1 连续玻纤滤布的名称由滤料所用的玻纤材质、是否经过处理、单位面积质量（按 g/m2计，取值到十位）、公称厚度（mm）1000、幅宽（cm）和处理剂等的代号组成。1）玻纤材质代号见表 3。HJ/T 324-2006 3表表 3 玻纤材质代号玻纤材质代号 玻纤类型 无碱 中碱 高碱 高强 代号 E C A S 2）玻纤布不经过处理的代号为 W，经过处理的代号为 WF。4.3.2 玻纤膨体纱滤布的名称由所用玻纤材质、纱的类型（膨体纱以 T 表示）、是否经过处理、单位面积质量（g/m2）、幅宽的公称值（cm）和处理剂等的代号组成。4.3.3 玻纤针刺毡滤料的名称由所用玻纤材质、加工方法的代号（玻纤针刺毡属针刺非织造物，以NWWf 表示）和单位面积质量公称值（按 g/m2计，取值到十位）组成。4.3.4 玻纤滤料命名示例见附录 C。5 技术要求 5.1 基本要求基本要求 产品应符合本标准的要求，并按经规定程序和批准的技术文件制造。5.1.1 对滤料应进行表 4 中各项目的检验，并达到该表所列技术指标的要求。表表 4 滤料检验项目及技术要求滤料检验项目及技术要求 技 术 要 求 序 号 特性 子序号 检验项目 针刺毡 机织布 机织圆筒布11 材质 按设计要求考核 12 结构 按设计要求考核 13 单位面积质量，g/m2记录实测数据 14 单位面积质量偏差，%5 3 3 15 厚度，mm 记录实测数据 16 厚度偏差，%10 7 7 17 幅宽，mm 记录实测数据 18 幅宽偏差，%+1.0 0+1.0 0 19 半周长，mm 记录实测数据 1 形 态 特 性 110 半周长偏差，%+2-1 21 透气度，m3/m2min记录实测数据 2 透气 特性 22 透气度偏差，%25 15 15 HJ/T 324-2006 4 31 经向3 强力 特性 32 断裂强力 N/520cm 纬向41 经向4 伸长 特性 42 断裂伸长率%纬向记录实测数据按 表 5 技术要求考核 51 洁净滤料阻力系数 记录实测数据 5 阻力特性 52 过滤阻力，Pa 240 61 静态除尘效率，99.5 62 动态除尘效率，%99.9 6 滤尘特性 63 粉尘剥离率，60 5.1.2 对玻纤滤料，应进行表 6 中各项目的检验，并达到该表所列技术指标的要求。5.1.3 玻纤滤料拉伸特性和破裂强度的测试执行相关行业的规定，按附录 D 指标考核。表表 5 滤料强力及伸长特性技术要求滤料强力及伸长特性技术要求 针刺毡滤料 机织滤料 滤料拉伸特性 一般针刺毡 强力针刺毡 一般机织滤料 高强低伸机织滤料 经 800 1200 2200 3000 断裂强力 N/520cm 纬 1000 1400 1800 2000 经 35 35 27 23 断裂伸长率%纬 55 50 25 21 径向定负荷伸长率，%1 表表 6 玻纤滤料检验项目及技术要求玻纤滤料检验项目及技术要求 技 术 要 求 序 号 特性 子序号 检验项目 连续玻纤滤布 玻纤膨体纱滤布 玻纤针刺毡 11 材质 记录检验结果 12 结构 按设计要求考核 13 单位面积质量，g/m2记录实测数据 14 单位面积质量偏差，%+10-3 10 15 厚度，mm 记录实测数据 16 厚度偏差，%10 10 17 幅宽，mm 记录实测数据 18 幅宽偏差，%+1.0-0.5+1.0-0 1 形 态 特 性 19 半周长，mm 记录实测数据 HJ/T 324-2006 5110 半周长偏差，%2(只考核可平压的圆筒布)-1 21 透气度，m3/m2min 记录实测数据 2 透气 特性 22 透气度偏差，%15 15 25 31 经向32 断裂强力 N/520cm 纬向3 强力 特性 3-3 破裂强度，N/cm2 记录实测数据，按附录 D 考核 41 经向4 伸长 特性 42 断裂伸长率%纬向10 15 51 洁净滤料阻力系数 记录实测数据 5 阻力特性 52 过滤阻力，Pa 250 61 静态除尘效率，95.0 99.0 99.5 62 动态除尘效率，%99.0 99.5 99.9 6 滤尘特性 63 粉尘剥离率，60 5.2 专项要求专项要求 对于具有某种特殊功能的滤料，除进行 5.1 中所列项目的检验并达到相应技术指标要求外，还需考核表明该滤料特殊功能所要求的指标。5.2.1 对抗静电滤料还应进行表 7 所列项目的检验，并达到该表所列技术指标的要求。表表 7 抗静电滤料补充检验项目及技术要求抗静电滤料补充检验项目及技术要求 序号 检验项目 技术指标 1 摩擦荷电电荷密度，c/m2 7 2 摩擦电位，V 500 3 半衰期，s 1.0 4 表面电阻，1010 5 体积电阻，109 5.2.2 对耐高温滤料还应进行滤料所用原料材质的确认和耐热特性的检验，并达到表 8 所列技术指标的要求。表表 8 耐高温滤料补充检验项目及技术要求耐高温滤料补充检验项目及技术要求 序号 检验项目 技术指标 滤料材质的确认 材质优于或与产品说明书相符为合格，否则为不合格 1 24h 加热后强度保持率，%95 72h 加热后强度保持率，%90 2 100h 加热后强度保持率，%85 5.2.3 对合纤类耐腐蚀滤料应按表 9 进行耐酸、碱和耐腐蚀性能的检验，并达到该表所列技术指标的HJ/T 324-2006 6 要求。5.2.4 表表 9 耐腐蚀滤料补充检验项目及技术要求耐腐蚀滤料补充检验项目及技术要求 序号 检验项目 考核指标，%常温 24h 酸蚀后强度保持率 85 1 8524h 酸蚀后强度保持率 50 常温 24h 碱蚀后强度保持率 85 2 8524h 碱蚀后强度保持率 50 5.2.4 对疏水性和疏油性滤料还应按表 10 所列项目检验，并达到表中所列技术指标的要求。表表 10 疏水性滤料补充检验项目及技术要求疏水性滤料补充检验项目及技术要求 滤料类型 检验项目 要求 疏水性滤料 沾水等级 高于 4 级 疏油性滤料 疏油等级 高于 3 级 6 检验方法 6.1 滤料的形态和拉伸特性检验滤料的形态和拉伸特性检验 6.1.1 滤料单位面积质量按 GB/T 4669 的规定测定，其正、负偏差分别取五个实测值中的最大值、最小值与平均值之差。6.1.2 滤料的厚度按 GB/T 3820 的规定测定，其正、负偏差分别取五个实测值中的最大值、最小值与平均值之差。6.1.3 滤料的幅宽按 GB/T 4667 的规定测定，其正、负偏差分别取五个实测值中的最大值、最小值与平均值之差。6.1.4 滤料的断裂强力和断裂伸长率按 GB/T 3923 的规定测定。6.1.5 滤料的透气度按 GB/T 5453 的规定测定，其正、负偏差分别取五个实测值中的最大值、最小值与平均值之差。6.2 玻璃纤维过滤材料的性能检测玻璃纤维过滤材料的性能检测 6.2.1 玻纤滤料的单位面积质量按 GB/T7678.3 的规定测定；玻纤针刺毡参照该方法执行。6.2.2 玻纤滤料的厚度按 GB/T 7689.1 规定测定。6.2.3 玻纤滤料的幅度按 GB/T 7689.4 规定测定。6.2.4 玻纤
