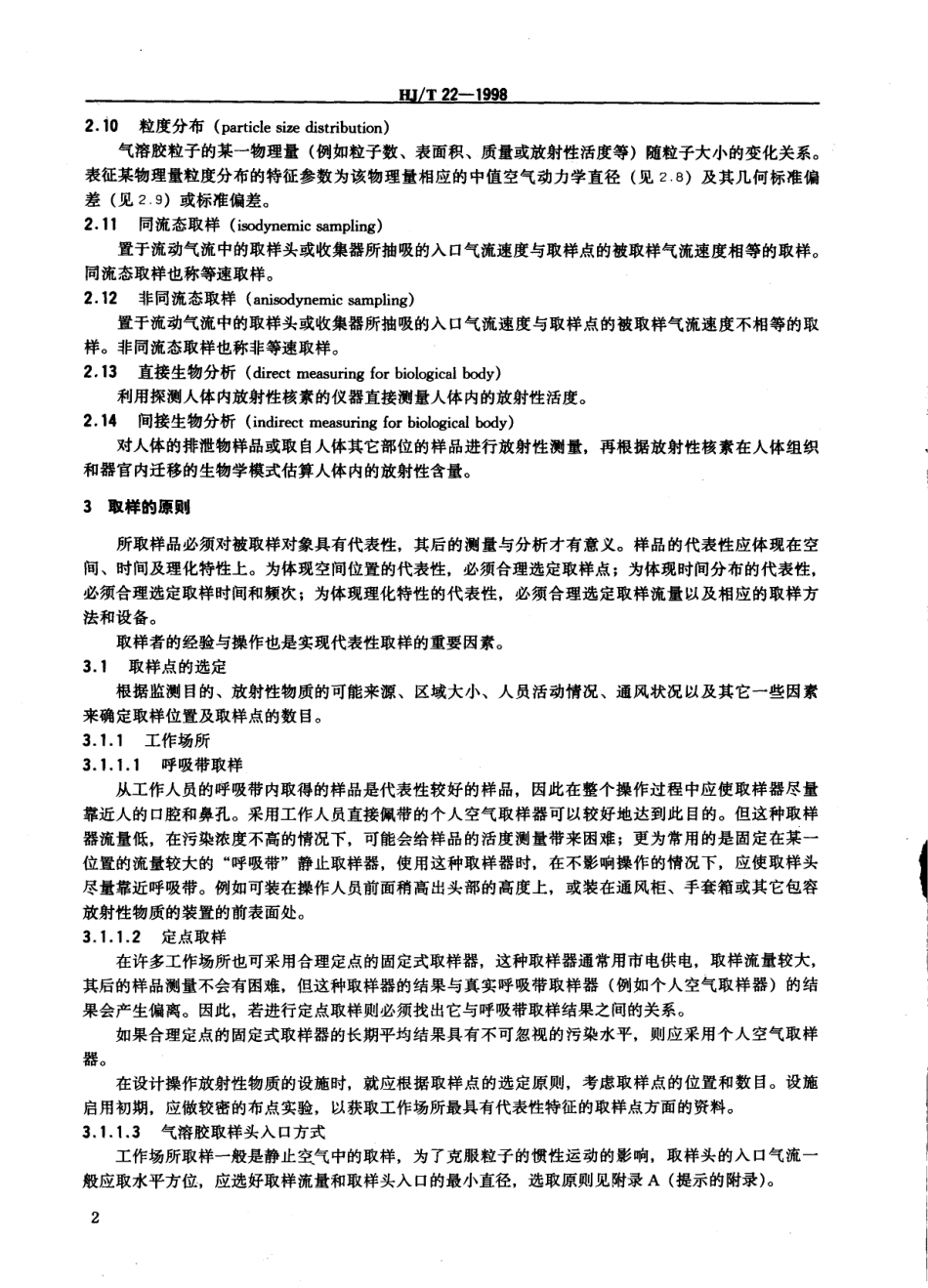

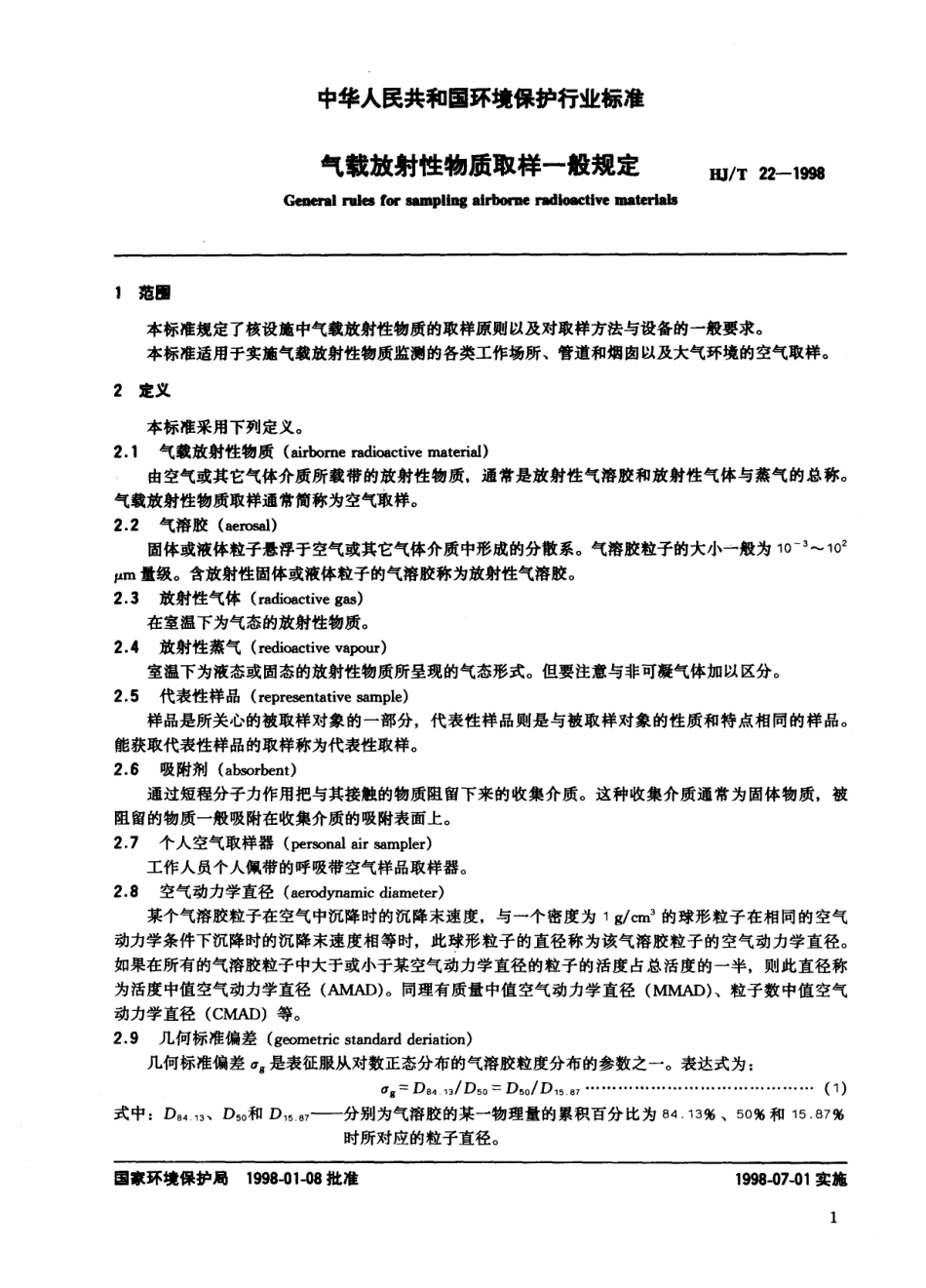

H/T22-19983.1.2管道和烟囱3.1.2.1取样点设计为取得排放管道和烟囱中排放气流的有代表性样品，管道和烟囱内的取样点应选在排放气流已混合均匀的地方。对于烟囱排放，最好是把取样点选在混合最为均匀的顶部，但过高的取样点和过长的取样管道会带来其它麻烦。折衷的办法是把取样点选在气流方向突变点或管径明显变化点的下游方向，距离至少要相当于管径的五倍以上（矩形管道则为长边的五倍以上）。对内径大于20c的管道，必须考虑横向截面上气载放射性物质分布和排放气流速度分布的不均匀性。如果横向截面上放射性物质分布不均匀，则要考虑在管道横截面内设置多个取样点。对圆形管道和烟囱，最少的取样点数见附录B(提示的附录)中的表B1；对正方形或矩形管道，其最少的取样点数见附录B(提示的附录)中的表B2。3.1.2.2气流速度均匀性的判别判别横截面内气流速度分布是否均匀，必须判明流动气流是层流还是紊流。当流动气流的雷诺数Re21o0时，流动气流为层流；当Re21o0时，随雷诺数Re的增大而逐渐变为素流。雷诺数Re(无量纲)用下述公式计算：Re=DUp/7（2）式中：D一管道内径，cm;U一管道内气流的平均速度，cm/s;p一空气（气体)密度，g/cm3;7一空气（气体）的粘度对于空气，7=1.8310-4g/(cms)】。在层流状态，管道截面内气流速度的分布是不均匀的，呈抛物线分布：在管轴处速度最大，为平均速度的2倍，平均速度则在从管轴到管壁的径向距离的0.7倍处。在这种情况下，在进行取样设计时必须考虑取样位置并限定取样入口速度，以免引起管道内气流流动模式的改变。附录B(提示的附录)中的表B3给出了取样头设置在管道内气流的平均速度处时，为保证管道内层流模式不发生变化而必须限定的最大取样流量。在紊流状态下，随雷诺数的增大，平均速度与最大速度之比逐渐接近子1，说明管内流速分布逐渐趋于均匀。附录B(提示的附录)中的图B1表示了这种情况。3.1.2.3取样头结构管道和烟囱取样，要合理设计取样头的结构，一些推荐的取样头结构见附录B(提示的附录)中的图B2B5。3.1.2.4传导管损失气溶胶取样头应直接置于被取样气流中，在排出气流与取样头之间必须采用传导管时（如附录B(提示的附录)中的图B2和图B5),应使传导管尽量短，避免取水平方位并要估算在传导管中的管壁损失，估算方法见附录C(提示的附录)。3.1.2.5同流态取样管道与烟囱取样要尽量实现同流态取样，若为非同流态取样，则必须找出与同流态取样的关系。非同流态取样引起的误差见附录D(提示的附录)。在管道与烟囱取样中，要同时满足3.1.2.13.1.2.5中的各项要求和条件会有一定困难，因为这些条件相互制约甚至发生矛盾，因此在核设施设计及其后实际运行中，要正确制定最佳的取样方案并合理估算取样误差。3.1.3大气环境对于核设施周围的大气环境，应根据污染源的性质、分布情况和气象条件等确定取样点的位置与数目。一般在核设施的上风向和下风向都应设取样点，根据污染范围，在下风向应多布点。在障碍物的下风向取样时，取样点离障碍物的距离应为障碍物高度的10倍。取样头入口气流的速度一般应与被取样气流的速度（即风流速度）大体一致。取样高度距地面约为1.5m。的
