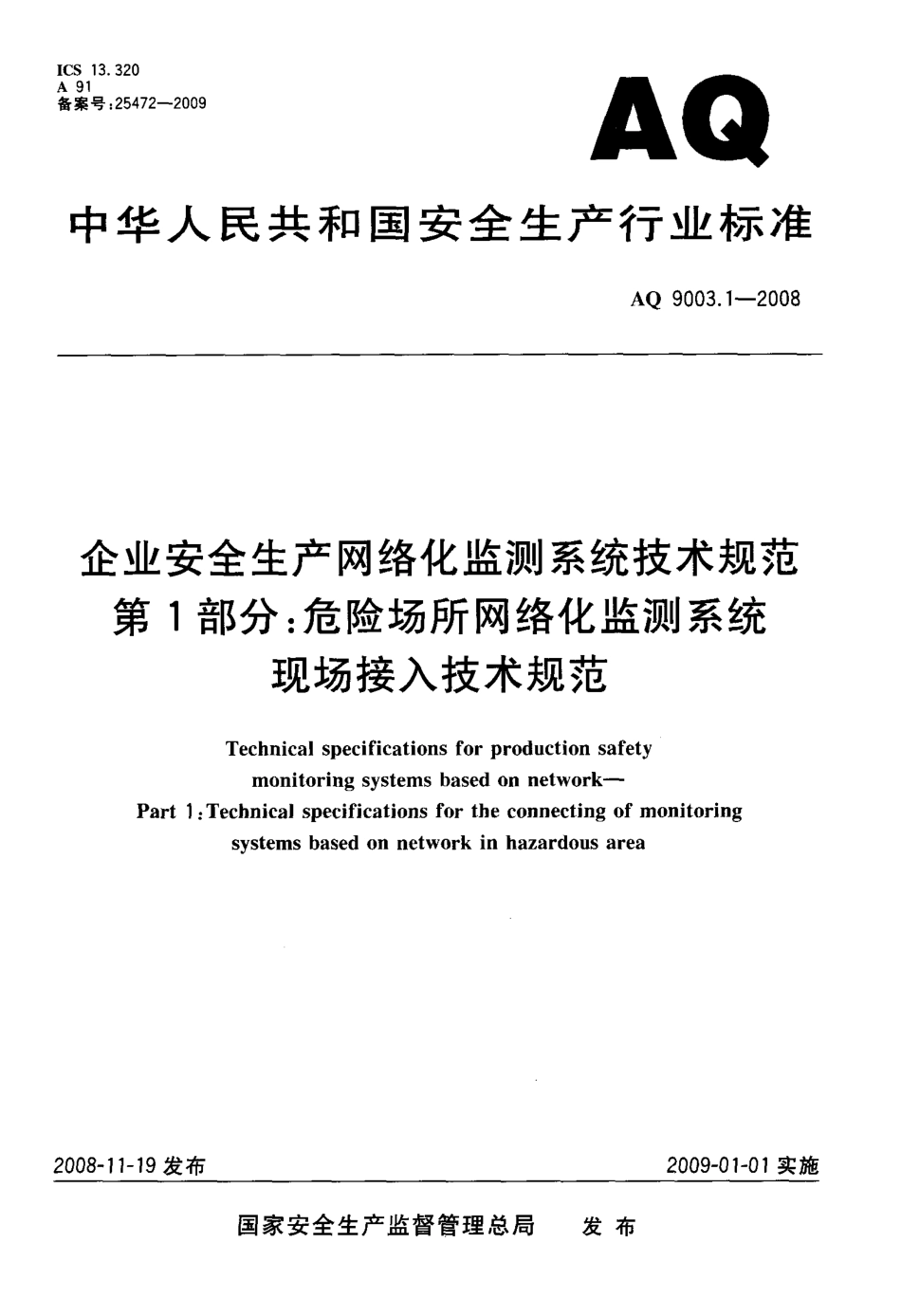

I C S1 3 3 2 0A9 1备案号：2 5 4 7 2-2 0 0 9中华人民共和A Q国安全生产行业标准A Q9 0 0 3 1 2 0 0 8企业安全生产网络化监测系统技术规范第1 部分：危险场所网络化监测系统现场接入技术规范T e c h n i c a ls p e c i f i c a t i o n sf o rp r o d u c t i o ns a f e t ym o n i t o r i n gs y s t e m sb a s e do nn e t w o r k-P a r t1：T e c h n i c a ls p e c i f i c a t i o n sf o rt h ec o n n e c t i n go fm o n i t o r i n gs y s t e m sb a s e do nn e t w o r ki nh a z a r d o u sa r e a2 0 0 8-1 1 1 9 发布2 0 0 9-0 1-0 1 实施国家安全生产监督管理总局发布前言引言1 范围2 规范性引用文件3 术语、定义和缩略语4 系统前端构建要求5 设备选用要求6 现场接人要求7 系统前端供电、接地8 系统前端施工及验收要求9 运行与维护目次A Q9 0 0 3 1 2 0 0 8I 111345666A Q9 0 0 3 1 2 0 0 8刖暑A Q9 0 0 3-2 0 0 8 企业安全生产网络化监测系统技术规范分为三个部分：第1 部分：危险场所网络化监测系统现场接入技术规范；第2 部分：危险场所网络化监测系统集成技术规范；第3 部分：危险场所网络化监测设备通用检测检验技术规范。本部分为A Q9 0 0 3 1 2 0 0 8 的第l 部分。本标准由国家安全生产监督管理总局提出。本标准由全国安全生产标准化技术委员会归口。本标准负责起草单位：北京市安全生产监督管理局、北京首科集团公司。本标准参加起草单位：北京亚思顿科技发展有限公司、南开大学、北京邮电大学、北京航空航天大学、北京交通大学、研华科技股份有限公司、上海横河国际贸易有限公司、北京安控自动化股份有限公司、北京阿尔泰科技发展有限公司。本标准主要起草人：胡燕祝、张树森、汪卫国、杨春雪、李文洁、高云飞、朱军、吕宏义、常石磊、王仰东、张红光、高宁、吕英华、张洪欣、邢维巍、刘学东、周斌、彭国红、施洪生、马小龙。引言A Q9 0 0 3 1 2 0 0 8中华人民共和国国家安全生产监督管理总局为规范危险场所网络化监测系统现场接入技术(参见本标准第1 部分1 章确定的适用范围)，配合危险场所网络化监测系统的构建与评估，提高企业监测水平，提供监测系统现场接人的技术支持，特制定本标准。1 范围企业安全生产网络化监测系统技术规范第1 部分：危险场所网络化监测系统现场接入技术规范A Q9 0 0 3 1 2 0 0 8本规范定义了危险场所网络化监测系统相关的术语，规定了监测系统前端的组成、软硬件及接口要求，以及现场接入、供电接地、现场施工等技术要求，是构建与评估危险场所网络化监测系统的基本依据。本规范适用对象为国家法律法规或标准所界定的应实行联网监测的安全生产企业(以下均简称企业)，其他单位或部门构建或评估危险场所网络化监测系统时可参照执行。危险场所网络化监测系统的现场接入除了应严格按照本规范执行外，还应符合国家现行有关强制性标准的规定。2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。凡标注E l 期的引用文件，其所有标注E l 期之外的修改单(不包括勘误的内容)或修订版均不适用于本规范，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。G B3 8 3 6 爆炸性气体环境用电气设备G B5 0 8 0 设备可靠性试验G B T7 2 6 0 不间断电源设备G B T7 6 6 5-2 0 0 5 传感器通用术语G B T1 4 0 6 5 1 9 9 3D D z 一系列电动单元组合仪表安全栅G B T1 7 6 2 6电磁兼容试验和测量技术G B5 0 0 9 3-2 0 0 2自动化仪表工程施工及验收规范G B5 0 1 6 8-2 0 0 6电气装置安装工程电缆线路施工及验收规范G B T5 0 3 1 l2 0 0 0 建筑与建筑群综合布线系统工程设计规范H G T2 0 5 1 32 0 0 0 仪表系统接地设计规定C E C S8 1：9 6工业计算机监控系统抗干扰技术规范3 术语、定义和缩略语下列术语、定义和缩略语适用于本规范的各部分。3 1危险场所网络化监测系统t h em o n i t o r i n gs y s t e mb a s e do nn e t w o r ki nd a n g e r o u ss i t e通过数据采集系统或设备，将危险场所状态数据进行采集、存储、实时处理，并通过网络远程传输到上级监测中心。系统主要由监测系统前端、数据传输网络、监测分中心及监测中心等组成。3 2危险场所网络化监测系统前端t h ef r o n te n do fm o n i t o r i n gs y s t e mb a s e do nn e t w o r ki nd a n g e r o u ss i t e简称系统前端，是危险场所网络化监测系统的重要组成部分，位于监测现场，能够实现监测对象实1A Q9 0 0 3 1 2 0 0 8时状态数据的采集、存储、传输、处理和显示等功能。3 3监测中心m o n i t o r i n gc e n t e r由服务器或服务器群及数据库组成，在系统运行中负责区域多个系统前端的集中管理，实现数据存储、信息发布、信息交互及危险场所监测的集中处理。3 4传感器t r a n s d u c e r s e n s o r能感受被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。注：参见G B T7 6 6 5-2 0 0 5 传感器通用术语3 11。3 5变送器t r a n s m i t t e r将物理测量信号或普通电信号转换为工业标准信号，或能够以系统传输协议方式输出的设备。(通称一次仪表)3 6数据采集器d a t aa c q u i s i t i o nd e v i c e一种具有现场实时数据采集、处理功能的自动化设备。能够接收传感器、变送器或其他信号源输出的模拟信号和数字信号，并输出标准数字信号。3 7一体化监测设备i n t e g r a t e dm o n i t o r i n ge q u i p m e n t具有数据采集、处理、传输、显示等多种功能的集成设备。如：无纸记录仪、智能化采集器等。3 8安全栅s a f e t yb a r r i e r安全栅分为检测端安全栅和操作端安全栅。检测端安全栅为二线制变送器提供电源并为其传输信号的一种安全栅，操作端安全栅是安装在非本安电路通向本安电路处的安全栅。注：参照G B T1 4 0 6 5-1 9 9 3 D D Z-系列电动单元组合仪表安全栅。3 9信号隔离装置s i g n a li s o l a t o r具有将变送器或其他设备的输出信号，通过变换变送器或其他设备的输出信号，保证变换前与变换后的信号、电源、地之间电气隔离的装置。3 1 0分流器o u t p u t-s h u n t i n gd e v i c e变送器或其他设备连接到下一级多台设备时，将信号损失限制在一定的误差范围内的连接装置。3 1 1本质安全型设备i n t r i n s i c a l l ys a f ea p p a r a t u s简称本安型设备，全部电路均为本质安全电路的电气设备。注：参见G B5 0 0 9 32 0 0 2 自动化仪表工程施工及验收规范2 0 4 1。3 1 2缩略语下列缩略语适用于本标准。T C P 传输控制协议(T r a n s m i s s i o nC o n t r o lP r o t o c 0 1)1 P 网间网协议(I n t e r n e tP r o t o c 0 1)R T U 远程测控终端(R e m o t eT e r m i n a lU n i t)M T B F 平均无故障时间(M e a nT i m eB e t w e e nF a i l u r e)U P S不间断电源(U n i n t e r r u p t i b l eP o w e rS y s t e m)4 系统前端构建要求A Q9 0 0 3 1 2 0 0 84 1一般要求4 1 1国家法律法规或标准所界定的应实行联网监测的企业，在构建危险场所网络化监测系统前端时，应遵循本规范的规定。4 1 2 系统前端的接入部分(包括设备应达到的接入技术指标等)应按照本规范执行。系统前端设计中的监测指标、参数设置、专用监测软件功能等要求应按照危险场所相应的具体规定执行，本规范为通用基础性规定。4 1 3系统前端应按照所监测的不同性质或不同危险等级的危险场所的监测要求进行设计。4 1 4 系统前端的构建应与现场其他系统相互独立，不对现场其他系统的工作过程造成干扰。4 2 系统前端组成4 2 1系统前端是指在危险场所网络化监测系统中，企业现场自变送器或传感器输出端，经数据采集、存储、处理、显示至数据传输接口部分，它可以指含有局域网络的监测系统，也包括具有上述功能的一体化监测设备。4 2 2 系统前端的组成主要包括传感器、变送器、安全栅、信号隔离装置、分流器、采集器、服务器控制器及传输媒介等，其技术指标应符合本部分第5 章的要求。4 3 功能要求4 3 1 数据采集要求4 3 1 1系统前端的采集控制部分应能够根据监测需要对数据采集相关参数进行设置，如采集速率等。4 3 1 2 系统前端的采集控制部分应能够根据检测点的优先级，设置数据采集的时间间隔。4 3 2 数据处理要求4 3 2 1系统前端应能够实现对监测企业、监测参量及监测设备等基础信息的统计查询。4 3 2 2 系统前端应能够对实时采集数据进行异常判断，实现本地报警。4 3 2 3 系统前端应能够对报警信息进行分级处理，根据监测要求将重要报警信息上传到远程监测中心。4 3 2 4系统前端应能够实现对监测数据、报警信息及处理记录的统计查询。4 3 3 数据存储要求4 3 3 1系统前端应实现对监测企业、监测参量及监测设备等基础信息进行本地存储。4 3 3 2 系统前端应实现对监测数据、报警信息、处理记录等动态信息进行本地存储，且本地保存时间应不少于3 0 天。4 3 3 3 系统前端应对基础信息修改、报警阈值修改、人员操作等记录进行本地存储备案。4 3 4 网络传输要求4 3 4 1 本规范不对系统前端内部接口及网络做规定。4 3 4 2 传感器、变送器、可燃有毒气体报警器等前端设备到数据采集器问的距离不宜超过10 0 0m。4 3 4 3 系统前端接人监测中心可采用有线或无线方式，如：采用R S 2 3 2、R S 4 2 2、R S 4 8 5、R J4 5 等标准通讯接口，并应遵守M o d b u s，R T U、M o d b u s T C P 或T C P I P 协议中的一种。4 3 4 4 系统前端联网的接口及协议选择上鼓励较上述接口协议更先进的技术的引进，但要求公开相应协议内容并提供与上述接口可进行转换的变换器及驱动软件。A Q9 0 0 3 1 2 0 0 84 3 4 5 系统前端数据格式应符合本系统数据传输规约中的规定。4 4 性能要求4 4 1 实时性系统前端正常运行时，从变送器或传感器的输出数据采集到数据存储及实时显示时间间隔应不超过2S。4 4 2 准确性系统前端在输人标准信号时，其不确定度应不大于系统前端所规定的最大误
