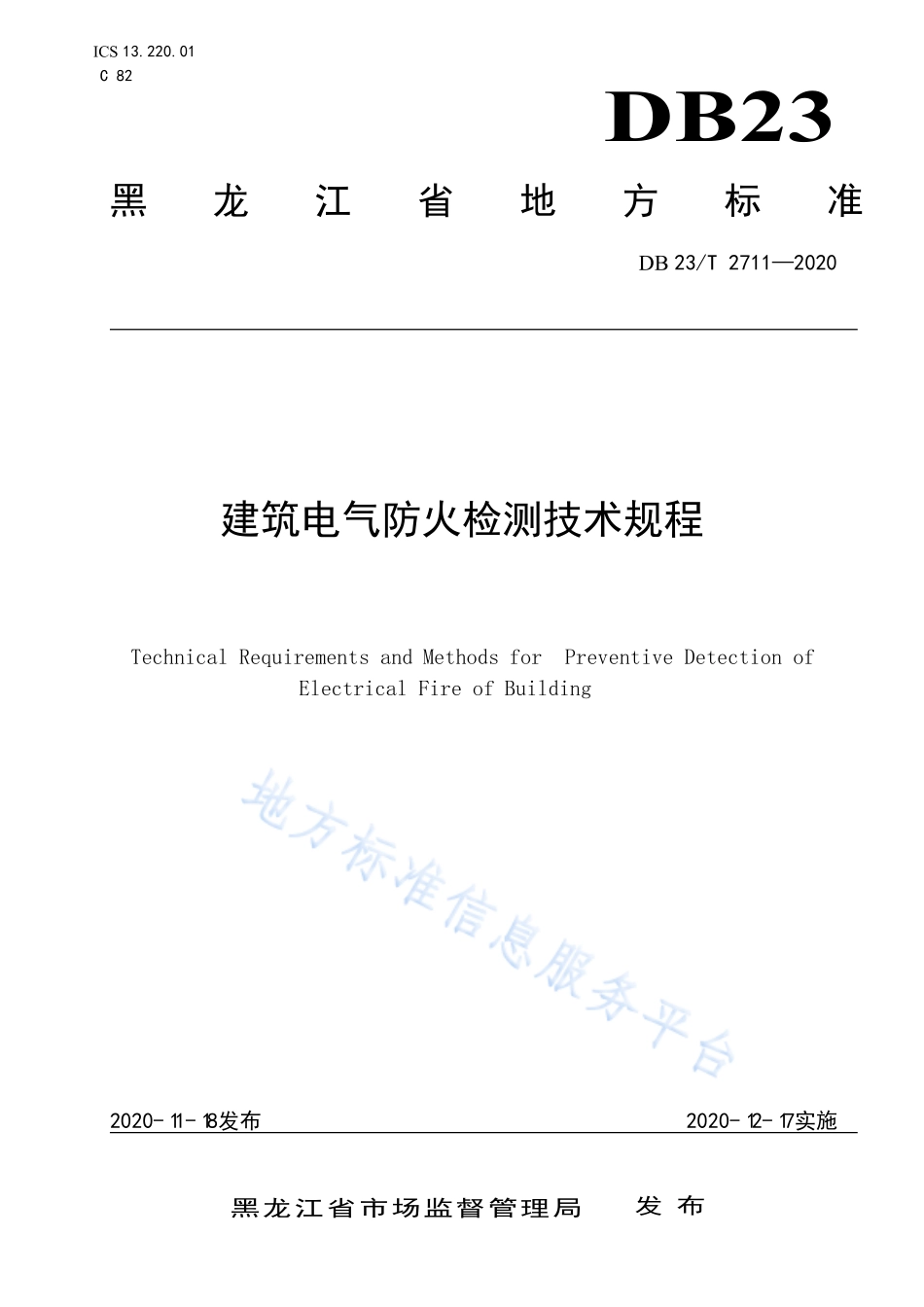

DB23T 2711-2020 建筑电气防火检测技术规程.pdf

ICS 13.220.01C 82DB23黑龙江省地方标准DB 23/T 27112020建筑电气防火检测技术规程Technical Requirements and Methods forPreventive Detection ofElectrical Fire of Building2020-1 1-1 8发布2020-1 2-1 7实施黑龙江省市场监督管理局发 布DB23/T 27112020I目次前言.II1适用范围.12规范性引用文件.13术语和定义.24检测项目.24.1总则24.2变、配电室环境.24.3配电变压器.24.4低压配电和控制电器.44.5配电线路.54.6低压成套配电柜.94.7插座与照明开关.114.8照明器具.114.9电动机134.10电热器具.144.11空调器具.144.12剩余电流动作断路器（保护器）.154.13接地和等电位联结.155检测方法.165.1一般规定.165.2检测仪器的基本配置和性能指标.165.3测试方式.166评定标准.196.1单项条款火灾危险等级确定.196.2被测部分评定系数.196.3被测部分火灾危险类别的评定.20附录 A（资料性附录）检测周期.21附录 B（规范性附录）检测仪器基本配置.22附录 C（规范性附录）剩余电流保护器动作检验.23DB23/T 27112020II前言本标准按照GB/T 1.1-2009给出的规则起草。本标准由黑龙江省消防救援总队提出并归口。本标准起草单位:黑龙江省消防救援总队、哈尔滨宏兴消防工程检测有限公司、黑龙江省久木认证检测有限公司、黑龙江省盈泰电气线路安全检测有限公司。本规程主要起草人:昌新文、刘斯宇、梅英亭、张一凡、郭洪林、锡欧、刘宇铮、唐继明、李彦辉、吴海涛、张文海、赵赫。DB23/T 271120201建筑电气防火检测技术规程1适用范围本标准规定了电气火灾预防技术要求、检测方法以及电气系统火灾隐患评定方法。本标准适用于20kv及以下建筑电气火灾的预防性检测。本标准不适用于爆炸性危险区域电气火灾预防性检测。2规范性引用文件下列文件为本文件的引用文件。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 50217-2018 电力工程电缆设计标准GB 1094.11-2007电力变压器第11部分：干式变压器GB 50254-2014电气装置安装工程低压电器施工及验收规范GB 50054-2011低压配电设计规范GB 50254-2014电气装置安装工程低压电器施工及验收规范GB 50150-2016电气装置安装工程电气设备交接试验标准GB 50303-2015建筑电气工程施工质量验收规范GB 50052-2011供配电系统设计规范GB 50053-201320KV及以下变电所设计规范GB 50065-2011交流电气装置的接地设计规范GB 50168-2018电气装置安装工程电缆线路施工及验收标准GB 50171-2012电气装置安装工程盘、柜及二次回路接线施工及验收规范GB 50222-2017建筑内部装修设计防火规范GB 50170-2018电气装置安装工程旋转电机施工及验收规范GB 7251.1-2013/IEC61439-1：2011低压成套开关设备和控制设备第一部分：总则GB 7251.1-2013/IEC 61439-1：2011电气绝缘 耐热性和表示方法GB 16895.1-2008/IEC60364-1:2005低压电气装置第1部分：基本原则、一般特性评估和定义GB/T 4909.2-2009裸电线试验方法第2部分：尺寸测量GB/T 28706-2012无损检测 机械及电气设备红外热成像检测方法GB/T 14044-2008管形荧光灯用镇流器 性能要求GB/T 11021-2014/IEC 60085：2007电气绝缘 耐热性和表示方法GB/T 13955-2017剩余电流动作保护装置安装和运行GB/T 21431-2015建筑物防雷装置检测技术规范GB/T 12315-2008电能质量 供电电压偏差GB/T 75-2008/IEC 60034-1：2004旋转电机 定额和性能GB/T 16895.6-2014/IEC60364-5-52：2009 低压电气装置 第5-52部分：电气设备的选择和安装布线系统DB23/T 271120202GB/T 16895.23-2012/IEC60364-6：2006低压电气装置第6部分：检验GB/T 5023.1-2008/IEC60227-1：2007额定电压450/750V及以下聚氯乙烯绝缘电缆 第一部分：一般要求GB/T 18380.3136-2008电缆和光缆在火焰条件下的燃烧试验（共六个部分）DL/T 572-2010电力变压器运行规程DL 475-2017接地装置特性参数测量导则JGJ 16-2008民用建筑电气设计规范CECS 170-2004低压母线槽选用、安装及验收规程JB/T 8734.1-2016 额定电压450/750V及以下聚氯乙烯绝缘电线电缆和软线第1部分：一般规定3术语和定义3.1自身故障self-trouble专指电气设备或电气线路自身发生的短路、过载、局部过热、火花放电、过电压故障。3.2电气火灾electric fire因电气设备或线路自身或诱发故障或使用不当而引发的火灾。3.3电气火灾危险性electric fire risk发生电气火灾的可能性。4检测项目4.1总则供配电设备、低压配电与控制电器、电线电缆及其附件、低压用电设备必须符合国家现行技术标准的要求，应具有合格证，实行生产许可或安全认证的产品还应具有生产许可证或安全认证标志。铭牌标志应清晰、明显。4.2变、配电室环境4.2.1变压器室宜采用自然通风，夏季的排风温度不宜高于 45，且排风与进风的温差不宜大于 15。当自然通风不能满足要求时，应增设机械通风。4.2.2配电室宜采用自然通风。设置在地下或地下室的变、配电所，宜装设除湿、通风换气设备；控制室和值班室宜设置空气调节设施。4.3配电变压器4.3.1外观检查4.3.1.1配电变压器引线接头、电缆、母线应无过热痕迹。4.3.1.2可燃油浸式变压器应符合以下要求：a)储油柜的油位应与温度相对应，各部位无渗、漏油现象；b)变压器声响应正常；c)套管、绝缘子外部应无破损、裂纹、放电痕迹；DB23/T 271120203d)变压器的外部表面无严重积污现象；e)吸湿器完好，吸附剂干燥无变色现象。4.3.1.3干式变压器应否符合以下要求：a)变压器和配电柜并列放置时应有不低于IP2X 防护外壳，变压器放置在车间时，应有不低于 IP3X防护外壳；b)变压器的线圈浇注体应无裂纹和附着脏物；c)铁芯、套管表面应无严重积污现象。4.3.1.4配变电所的变压器室、配电装置室内，不得堆放可燃物和其他杂物。4.3.2温度测试4.3.2.1可燃油浸式变压器各电气连接点（含端子）、引线接头、电缆终端头温度不应超过表 1 中的数值，电缆温度不应超过表 2 中规定的数值。表 1交流高压电器触头及导体连接端子在空气中最高允许温度及允许温升值部位最高允许温度（）周围空气温度为 40的允许温升（K）触头裸铜、裸铜合金7535镀锡9050镀银或镀镍10565与外部导体连接的端子和导体连接的接合部分裸铜、裸铜合金9050裸铝、裸铝合金9050镀（搪）锡或镀银10565表 2电力电缆最高允许温度和表面允许温升值电缆类型缆芯长期允许温（）表面允许温升（）带铠装不带铠装节油性浸渍绝缘电缆（及以下）652025交联聚乙烯电缆809030402535橡胶绝缘电缆6520254.3.2.2可燃油浸式变压器的顶层油温不应超过 85。4.3.2.3干式电力变压器的最高允许温度不应超过表 3 中的数值。表 3干式电力变压器最高允许温度值DB23/T 271120204绝缘耐温等级（）105（A）120（E）130（B）155（F）180（H）220（C）额定电流下绕组平均温升限值（K）607580100125150参考温度（）8095100120145170绕组热点温度（）额定值95110120145175210最高允许值140155165190220250注：绕组热点温度额定值为正常寿命温度，绕组热点温度最高允许值为安全温度。4.3.2.4干式变压器各部位连接点（含端子）、引线接头、电缆端头的温度高压部分不应超过表 1 中的数值，低压部分不应超过表4、5 中规定的数值。表 4低压电器与外部连接的接线端子的允许温升值接线端子材料周围空气温度为 40的允许温升（K）裸铜60裸黄铜65铜（或黄铜）镀锡65铜（或黄铜）镀银镀锡70表 5油浸式或干式电压互感器的允许温度类别项目最高允许温度（）环境温度 40时的温升极限（K）绕组油浸式9555油浸式全封闭10560干式绝缘耐热等级A 级10555E 级12075B 级13085F 级155110H 级180135油浸式油顶一般情况9050油面上充有惰性气体9555铁及其他金属结构零件表面不得超过接触或邻近绝缘材料的温升极限4.3.3电流测试DB23/T 2711202054.3.3.1在 TN、TT 系统中，当选用 Y，yn0 结线组别的三相变压器时，由单相不平衡负荷引起的中性线电流不得超过低压绕组额定电流的 25%，且其一相的电流在满载时不得超过额定电流值。4.3.3.2当采用 Y、yn0 结线组别的变压器，所带负荷谐波电流较大，中性线电流真有效值不应大于低压绕组额定电流的 25%。4.3.3.3当采用 D、yn11 结线组别的变压器，所带负荷谐波电流很大，中性线电流真有效值不应大于低压绕组额定电流。4.4低压配电和控制电器4.4.1外观检查4.4.1.1低压配电与控制电器安装区域，不得渗水。4.4.1.2低压配电与控制电器应满足设计容量下通断能力。4.4.1.3控制负载用断路器的额定电流和过电流的倍数、时间，必须与负载的额定电流和瞬（延）时过电流的倍数、时间相匹配。4.4.1.4低压配电与控制电器的外部接线,应符合下列规定：a)箱（盘）内配线应整齐、无绞接现象；导线连接应紧密、无伤线芯、不断股；垫圈下螺丝两侧压的导线截面积应相同，同一电器器件端子上的导线连接不应多于 2 根，防松垫圈等零件应齐全；b)电源侧进线应接在进线端,即固定触头接线端；负荷侧出线应接在出线端，即可动触头接线端；c)电器的接线应采用铜质或有电镀金属层防锈的螺栓和螺钉连接，连接应牢固，要有防松装置；d)电器的金属外壳需做电击防护时，应与保护导体可靠连接。4.4.1.5低压配电与控制电器的灭弧装置，如灭弧栅、灭弧触头、灭弧罩、灭弧用绝缘板应完好无损。4.4.1.6连接到发热元件（如管形电阻）上的绝缘导线,应采取隔热措施。4.4.1.7低压配电与控制电器应无如下痕迹：a)电连接点应无过热、锈蚀、烧伤、熔焊等痕迹；b)套管、瓷件外部无破损、裂纹痕迹；c)不同相位接线端子间应无漏电、击穿痕迹。4.4.1.8电磁式电器应无异常声响。4.4.1.9熔断器应按规定采用标准的熔体，熔体不得削小或合股使用。4.4.1.10低压配电与控制电器靠近高温物体、可燃物或安装在可燃结构上时，应采取隔热、散热措施。4.4.2温度测试低压配电与控制电器动静触头、接线端子温度不应超过表4中的数值。4.4.3电压测试低压配电与控制电器不应有放电击穿现象。4.4.4绝缘电阻低压配电与控制电器不同极性间绝缘电阻不应小于5M。4.5配电线路4.5.1外观检查4.5.1.1民用建筑的低压配电线路宜采用铜芯电线电缆。DB23/T 2711202064.5.1.2电线电缆在托盘、线槽、梯架、竖井、电缆沟、电缆隧道等成束敷设时，应采用阻燃电线电缆。4.5.1.3在严重腐蚀性的场所（如酸、碱和具有腐蚀性的化学气体），不宜采用金属管配线。4.5.1.4配电线路应装设短路保护、过负载保护和接地故障保护。4.5.1.5电线绝缘层颜色选
