DB12T 559-2015 冷链物流 保温容器技术要求.pdf

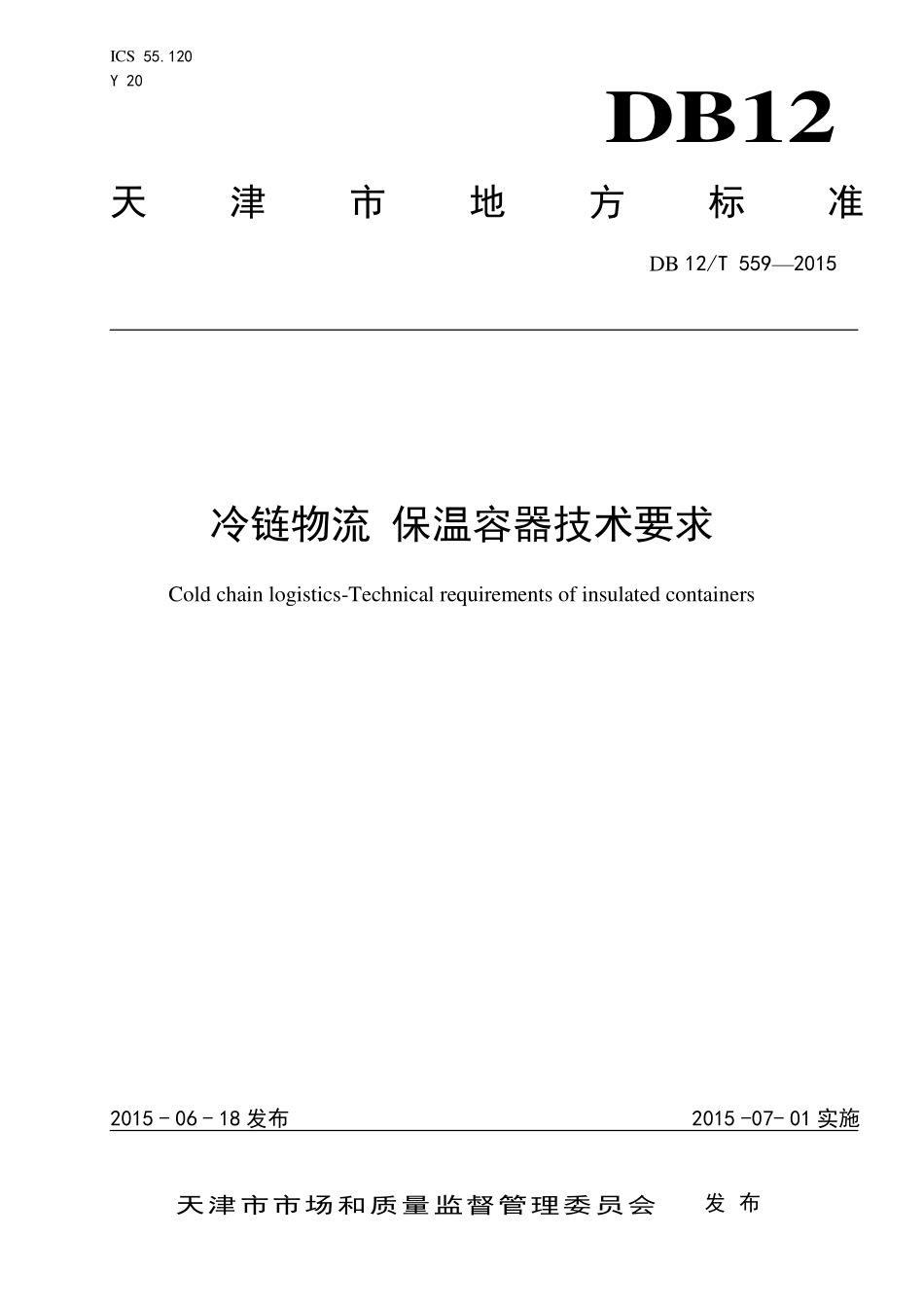

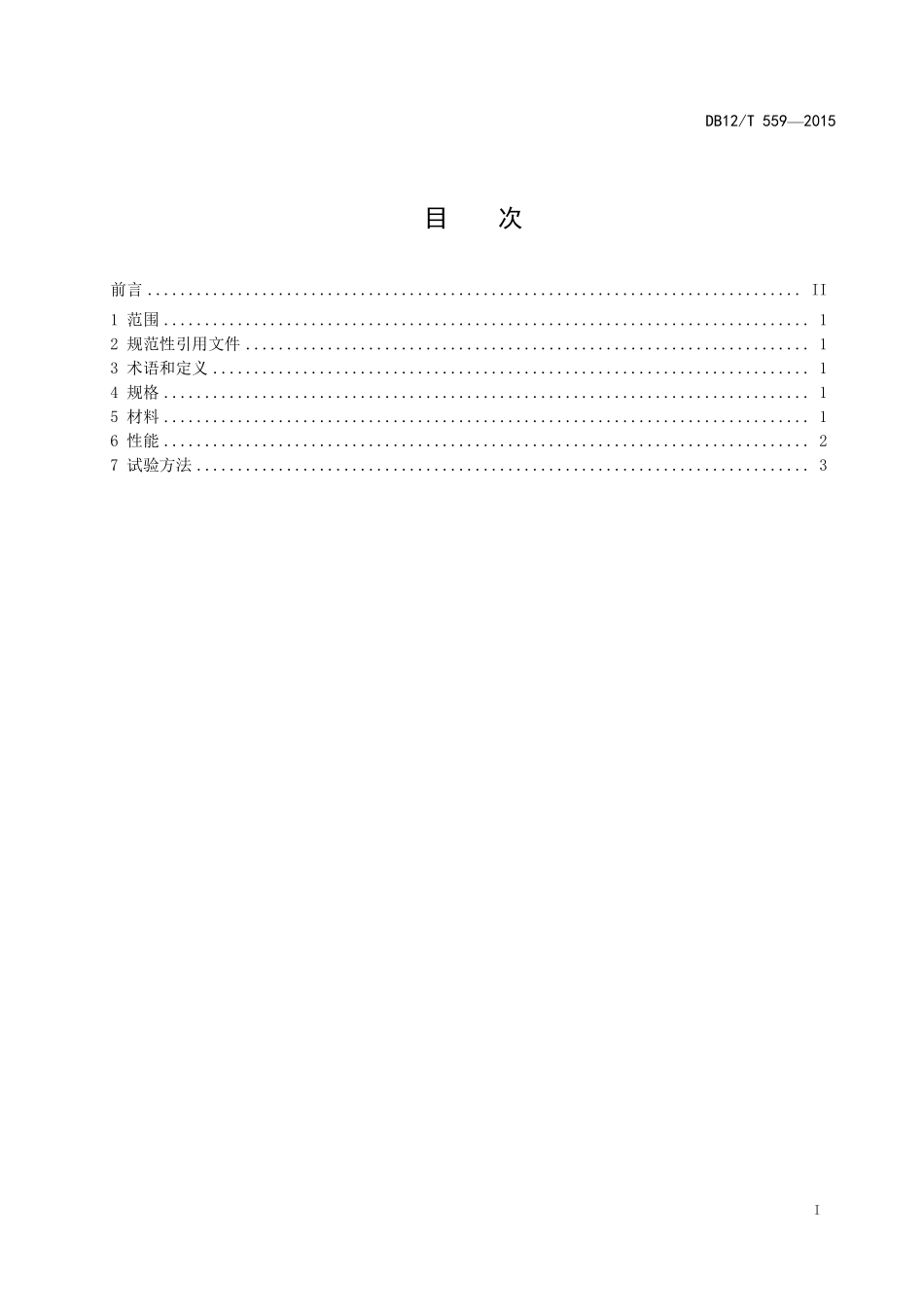

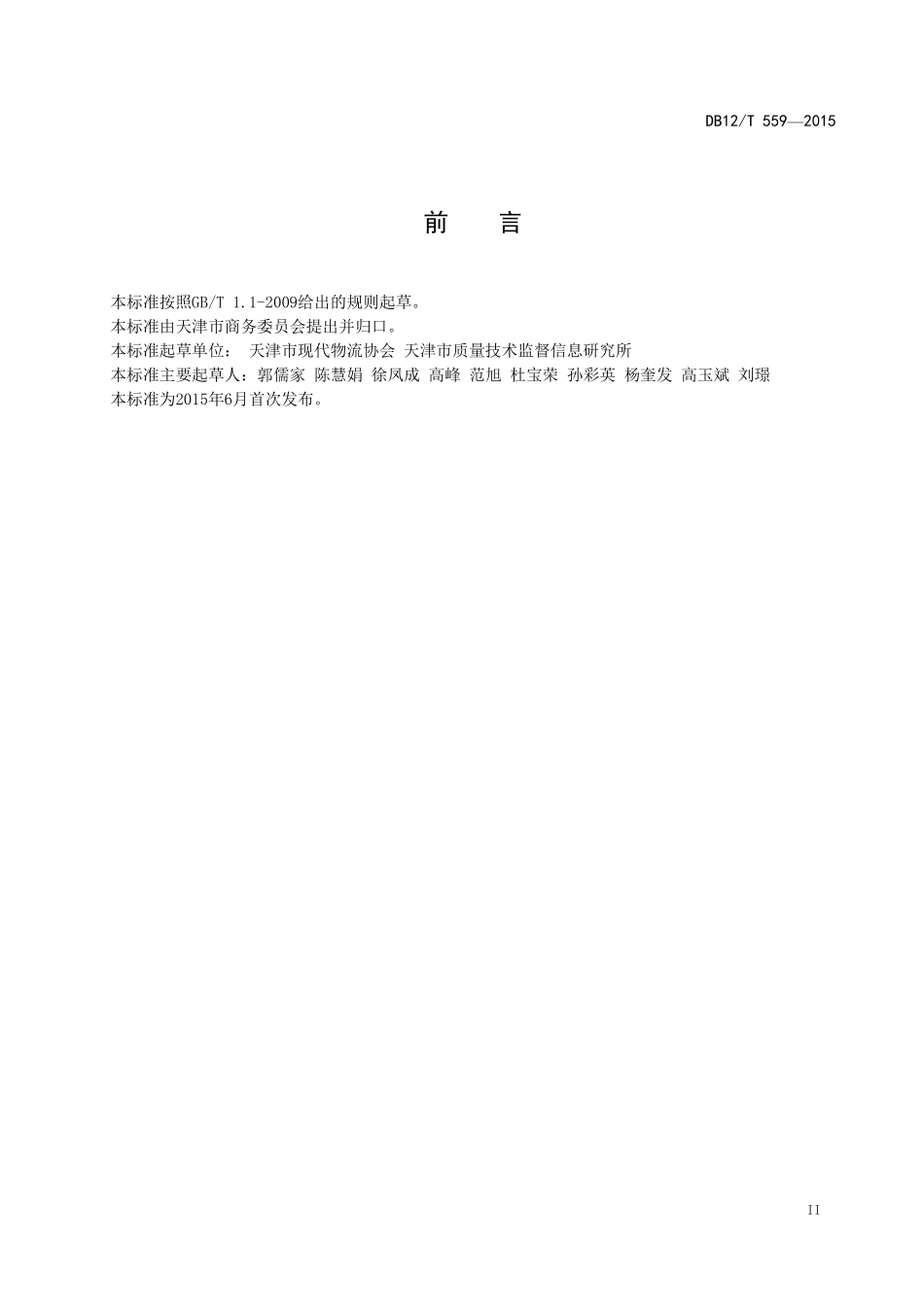

ICS 55.120 Y 20 DB12 天津市地方标准 DB 12/T 5592015 冷链物流 保温容器技术要求 Cold chain logistics-Technical requirements of insulated containers 2015-06-18 发布 2015-07-01 实施 天津市市场和质量监督管理委员会 发 布 DB12/T 5592015 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 规格.1 5 材料.1 6 性能.2 7 试验方法.3 DB12/T 5592015 II 前 言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由天津市商务委员会提出并归口。本标准起草单位：天津市现代物流协会 天津市质量技术监督信息研究所 本标准主要起草人：郭儒家 陈慧娟 徐凤成 高峰 范旭 杜宝荣 孙彩英 杨奎发 高玉斌 刘璟 本标准为2015年6月首次发布。DB12/T 5592015 1 冷链物流 保温容器技术要求 1 范围 本标准规定了低温食品运输保温容器的规格、材料、性能和试验方法。本标准适用于不带供电装置的低温食品运输保温容器。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 4208-2008 外壳防护等级(IP代码)GB/T 2934-2007 联运通用平托盘主要尺寸及公差 3 术语和定义 3.1 保冷箱 Cold box 适用于冷链配送使用的保温容器，通常是透过顶部的箱门或盖取放食品的保存箱。3.2 保冷柜 Cold cabinet 适用于冷链配送使用的保温容器，通常是透过侧面或前面的箱门取放食品的保存箱。3.3 蓄冷器 Cold packs 内含蓄冷剂的一种容器，可在温度较低时吸收并储存冷能，而在温度较高时放出冷能，保持自身及周围小范围内的低温环境。4 规格 4.1 低温食品保温容器包括保冷箱和保冷柜，组成为容器内置蓄冷器，形状为立方体或长方体。4.2 保温容器尺寸应配合 GB/T 2934-2007 中的托盘尺寸设计。4.3 建议保冷箱通用尺寸为 600(长)500(宽)和 500(长)300(宽)；保冷柜通用尺寸为1200(长)1000(宽)。4.4 其它尺寸可配合不同产品及其运输条件视情况而定。5 材料 DB12/T 5592015 2 5.1 箱体和柜体应采用吸水性低、透气性小、热传导率小、具有良好温度稳定性的保温材料。5.2 保冷箱和保冷柜的外壳应使用防水防尘材质，且易清洗；隔热材料应使用吸水性低、透气性小、热传导率小、抗腐蚀性好、且符合国家环保要求的发泡材质；内胆应使用符合食品安全规定的材质。5.3 蓄冷器应采用安全无毒、无污染的材料。6 性能 6.1 温度稳定性 搭配蓄冷器的保温容器进行无负载测试时，在35的环境中保持密封下，应用时间范围内容器内的平均温度差应在1以内。6.2 保温时效 6.2.1 分为一般性保温时效和依目的性区分的保温时效。6.2.2 一般性保温时效见表 1。表1 一般性保温时效 项目 保冷箱(保冷柜)冷冻货品 18以下保温 8h 冷藏货品 0-10保温 8h 6.2.3 目的性区分的保温时效见表 2。表2 目的性区分的保温时效 项目 城际运输(长途10h)城市配送(中途 510h)宅配快递(短途5h)保冷箱(保冷柜)冷冻货品 12h 6h12h 6h 冷藏货品 12h 6h12h 6h 注：依实际运输时效需求而订 6.3 坚固性 6.3.1 抗冲击力 6.3.1.1 保冷箱(保冷柜)装入最大载重产品时，每面、边及角应能承受 1 米跌落测试。6.3.1.2 经外力冲击和跌落测试，外箱尺寸变化不应超过 2。6.3.2 载重力 箱(柜)内装入最大载重产品(含蓄冷器)，从提把处将箱(柜)体悬吊 1 小时，应不变形。6.3.3 耐压 箱(柜)体应能承受运输中堆码的压力，箱(柜)体上方应能承受5kpa的压强1小时，外箱尺寸变化不应超过1。6.3.4 防尘防水 DB12/T 5592015 3 箱(柜)体应具有防尘防水功能，箱(柜)体的防护等级应达到IP63。6.4 蓄冷器性能 6.4.1 抗冲击力 蓄冷器完全冻结至其冻结点以下时，每面、边及角应能承受2米跌落测试，且无漏水；蓄冷器在非冻结时，每面、边及角应能承受1米跌落测试，且无漏水。6.4.2 耐压 蓄冷器承受外部压力时，外包装应无破损；解冻的蓄冷器，表面应能承重80。6.4.3 抗变形 蓄冷器冻结后外包装体积增加应小于12，局部隆起应小于15。6.4.4 相变温度 实际相变温度应与蓄冷器外包装标示一致，最大允许误差值为1。7 试验方法 7.1 抗冲击测试 箱(柜)体进行荷载碰撞与跌落测试，结果应符合本标准6.3.1的要求。7.2 载重测试 保冷箱(柜)进行悬吊试验，结果应符合本标准6.3.2的要求。7.3 耐压测试 实际荷载堆码测试，结果应符合本标准6.3.3的要求。7.4 防尘测试 防尘共分0-6等七个等级，分级方式应符合GB 4208-2008的规定，可应用一般防尘试验设备进行测试。7.5 防水测试 防水共分0-8等九个等级，分级方式应符合GB 4208-2008的规定，测试方式为，正常封盖(关门)，经10min泼水试验，擦干外箱(柜)体，打开箱盖(柜门)检查各处有无进水和渗漏现象。7.6 保温测试 7.6.1 效能测试 7.6.1.1 空箱(柜)测试 测试时应符合本标准表1、表2的参数，环境温度设定于35，偏差在1。保温测试操作步骤如下：a)将测试对象(保冷箱或保冷柜)放置于产品要求的储存温度环境中，预冷至少半小时；DB12/T 5592015 4 b)将 3 个温度记录仪分别放置保冷箱(柜)内的中心、上端、下端 3 点位置，测量点见图 1、图 2；c)将预冷好的蓄冷器放置于保冷箱(柜)内；d)盖上保冷箱箱盖(柜门)；e)将箱(柜)体移至放有温度记录仪的测试环境空间内；f)设定测试时间；g)停止测试后，拿出保冷箱(柜)内温度记录仪和测试空间内的温度记录仪；h)读取温度数据，查看环境温度和产品内温度是否符合验证指标。7.6.1.2 实体测试 测试时应符合本标准表1、表2的参数，环境温度设定于35（偏差1）。保温测试操作步骤如下：a)将冷冻、冷藏食品或模拟物和测试对象(保冷箱或保冷柜)放置于产品要求的储存温度环境中，预冷至少半小时；b)在产品要求的储存温度环境下将预冷的冷冻、冷藏食品或模拟物放入预冷过的测试对象(保冷箱或保冷柜)内，并放入其容量的二分之一的数量；c)将 3 个温度记录仪分别放置保冷箱(柜)内的中心、上端、下端 3 点位置，测量点见图 1、图 2；d)把预冷好的蓄冷器放置于保冷箱(柜)内；e)盖上保冷箱箱盖(柜门)；f)将箱(柜)体移至放有温度记录仪的测试环境空间内；g)设定测试时间；h)停止测试后，拿出保冷箱(柜)内温度记录仪和测试空间内的温度记录仪；i)读取温度数据，查看环境温度和产品内温度是否符合验证指标。图 1 保冷箱的温度测量点(俯视)DB12/T 5592015 5 图 2 保冷箱的温度测量点(侧视)7.6.2 日常监测 持续观察日常运输所记录的保温容器温度。在保温容器上内嵌RFID、NFC温度传感器，可在每次使用容器时，进行持续性容器温度记录。当温度异常时须重新检测效能，应针对同批保温容器进行抽检测试。_
