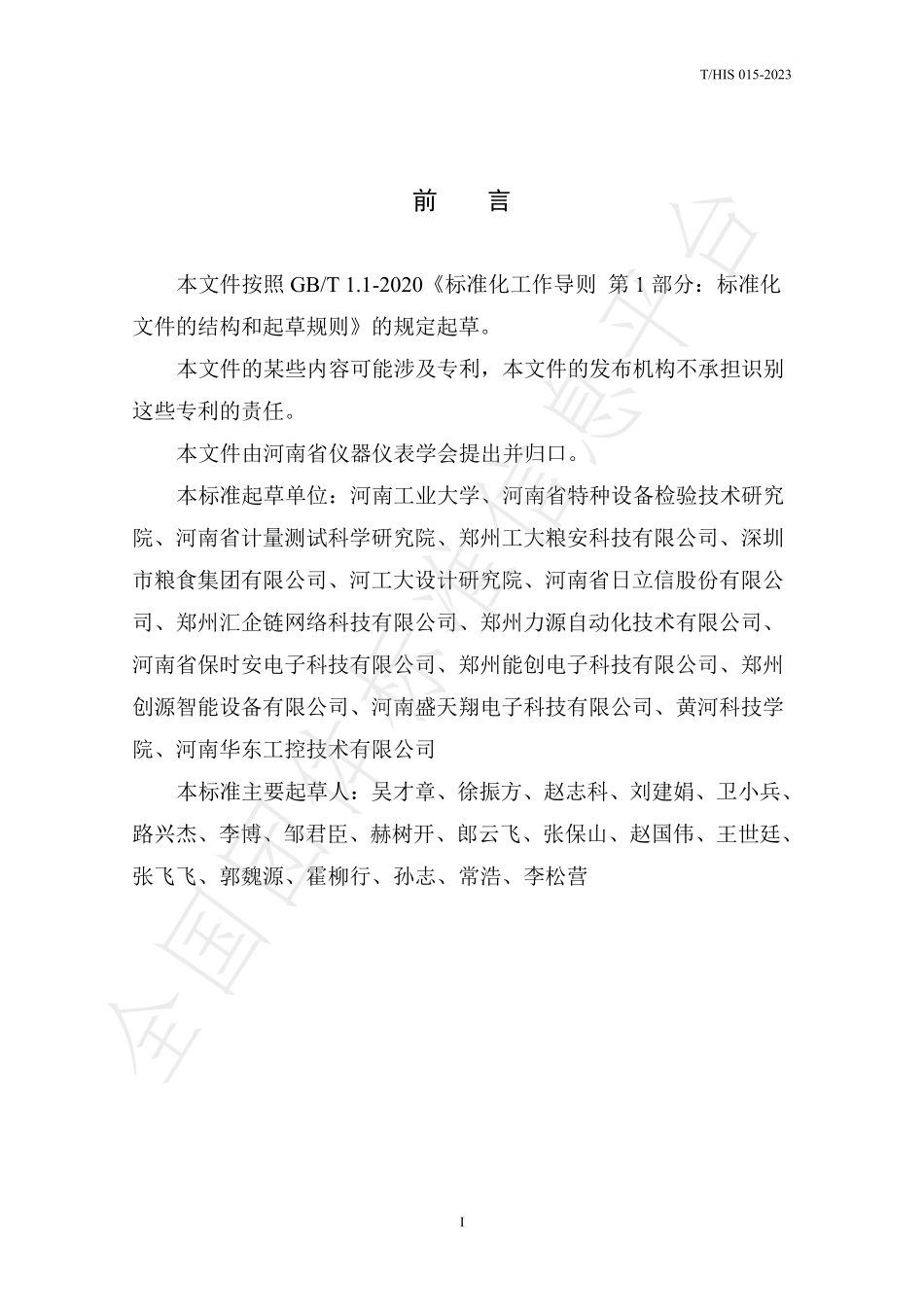

T/HIS 015-2023ICS 17.060G 5951T/HIS 015-2023基于图像处理的粮仓粮食数量在线监测规程Regulations for online monitoring of grain quantity in granaries based onimage processing2023-04-28 发布2023-05-25 实施全国团体标准信息平台T/HIS 015-2023I前言本文件按照 GB/T 1.1-2020标准化工作导则 第 1 部分：标准化文件的结构和起草规则的规定起草。本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本文件由河南省仪器仪表学会提出并归口。本标准起草单位：河南工业大学、河南省特种设备检验技术研究院、河南省计量测试科学研究院、郑州工大粮安科技有限公司、深圳市粮食集团有限公司、河工大设计研究院、河南省日立信股份有限公司、郑州汇企链网络科技有限公司、郑州力源自动化技术有限公司、河南省保时安电子科技有限公司、郑州能创电子科技有限公司、郑州创源智能设备有限公司、河南盛天翔电子科技有限公司、黄河科技学院、河南华东工控技术有限公司本标准主要起草人：吴才章、徐振方、赵志科、刘建娟、卫小兵、路兴杰、李博、邹君臣、赫树开、郎云飞、张保山、赵国伟、王世廷、张飞飞、郭魏源、霍柳行、孙志、常浩、李松营全国团体标准信息平台T/HIS 015-2023基于图像处理的粮仓粮食数量在线监测规程1范围本规程规定了散粮平房仓、楼房仓、浅圆仓、立筒仓、地下仓粮食储藏仓型的基于图像处理的粮食数量在线监测的术语和定义、技术和安装要求。本规程适用于散粮平房仓、楼房仓、浅圆仓、立筒仓、地下仓粮食储藏仓型的基于图像处理的粮仓粮食数量在线监测。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4793.1 测量、控制和试验室用电气设备的安全要求GB/T 6587.6 电子测量仪器运输试验GB/T 17626 电磁兼容试验和测量技术GB/T 26632 粮油名词术语 粮油仓储设备与设施GB/T 28181 公共安全视频监控联网系统信息传输、交换、控制技术要求GB 50198民用闭路监视电视系统工程技术规范GB 50320 粮食平房仓设计规范LS/T 1801 粮食信息术语 仓储LS/T 1802 粮食仓储业务数据元LS/T 1803 省级粮食信息应用平台技术规范LS/T 1817 粮仓远程视频监控系统技术规范3术语和定义下列术语和定义适用于本标准。3.1粮食平房仓 Grain warehouse用于储存粮食且满足储粮功能要求的单层房屋建筑。3.2廒间 Separate space in grain warehouse全国团体标准信息平台T/HIS 015-2023粮食平房仓中独立的存储空间。根据实际需要，单栋平房仓可作为一个单独的廒间，也可分隔成多个廒间3.3粮食数量 Grain quantity廒间储存的粮食实际重量数量。3.4粮食数量在线监测 Online monitoring of grain quantity在粮仓内，采用粮食数量在线监测装置对储存的粮食实际重量数量进行测量、计算、传输的过程。3.5粮食数量在线监测装置 Online monitoring device for grain quantity安装在仓内，采用非接触手段对粮食数量进行自动测量的图像处理设备。3.6仓外控制装置 Control device outside the warehouse安装在仓外，为仓内在线测量装置供电，同时进行逻辑控制，与上位机进行网络通信和数据交换。3.7粮库局域网 Local area network of granary在粮库范围内建立和使用的内部计算机网络。4技术要求4.1功能要求4.1.1 体积测量具有测量平房仓内所储粮食任意表面粮堆体积的功能。4.1.2 数量计算具有计算仓内所储粮食重量数量的功能。4.1.3 数据分析全国团体标准信息平台T/HIS 015-2023具有根据粮食数量变化建立相应数学模型的功能；具有自动分析、判断粮食储藏状态，找出粮食数量异常值的功能。4.1.4 数据显示具备粮食数量数据的表格与图形等方式的显示功能。4.1.5 数据打印具备粮食数量数据的表格与图形等方式的打印功能。4.1.6 异常报警具备人工设定粮食数量超限报警功能，可通过软件界面或手机短信等多种形式报警。4.1.7 自动控制监测可根据预设时间段自动执行，无需人工干预。4.1.8 故障诊断具备故障自行诊断的功能。4.1.9 网络接口具有接入粮库局域网的网络接口，并可通过粮库局域网传输数据和控制信号。4.2硬件技术要求4.2.1 在线监测装置要求采用图像处理技术的非接触式测量技术手段，每廒间装置数量不超过1套。4.2.2 仓外控制装置要求控制箱体采用不锈钢材质，自带散热风扇，具有防尘功能，控温功能，防水功能。4.2.3 通信网络要求支持TCP/IP以太网协议，支持光纤或双绞线传输介质。4.2.4 抗干扰要求具备防静电、防电磁场、防雷击、防冲击振动性能。4.2.5 耐磷化氢熏蒸要求气密性满足仓房内磷化氢熏蒸条件下正常工作的要求。4.2.6 防护要求全国团体标准信息平台T/HIS 015-2023在线监测装置具备防潮、防水、防尘能力。4.2.7 工艺要求整体结构简洁，安装、使用、维护方便，外观整洁美观。4.3软件要求4.3.1 软件平台要求采用主流计算机操作系统。4.3.2 应用软件要求采用可编程程序设计语言。采用模块化编程方式，便于升级和嵌入扩充功能。具备单机运行和网络运行版本，支持TCP/IP协议。提供基于WebService的软件接口，提供接口协议，支持用户二次开发和应用。4.3.2 软件接口要求提供基于WebService的软件接口，提供接口协议，支持用户二次开发和应用。4.4技术指标4.4.1 体积测量精度粮食体积测量相对误差为1%。4.4.2 数量计算精度粮食库存数量测量结果误差小于3%。4.4.3 安全性要求漏电流:不应超过0.7mA交流峰值或2mA直流值。保护接地电阻0.1。绝缘电阻4M。4.4.4 运行环境要求电源电压:交流220 V(-20%到+15%)；电源频率:50 Hz10%；环境温度:-40C到+85。环境湿度:5%RH到99%RH(包括凝露)。4.4.5 粮食数量在线监测装置布置位置要求4.4.5.1 平房仓布置位置要求全国团体标准信息平台T/HIS 015-2023应布置在平房仓屋架下梁体上接近中心位置。4.4.5.2 楼房仓布置位置要求在线监测装置应布置在楼房仓顶部接近中心位置或立筒仓顶盖接近中心位置。4.4.5.3 浅圆仓布置位置要求在线监测装置应布置在浅圆仓顶盖接近中心位置。5安装5.1仓内装置安装粮食数量在线监测装置的安装，应在仓内合适位置上打孔，由膨胀螺栓固定，牢固安装。电源线和通信线宜采用建筑预留孔洞，仓内穿管安装方式。5.2仓外控制装置安装仓外控制装置应置于防护箱内，防护箱布置在廒间外墙侧壁，距地面距离1.2m，安装位置应避让仓外设施，并留有不小于1m的操作空间。5.3接地控制装置应良好接地，其接地电阻不大于4。全国团体标准信息平台T/HIS 015-2023T/HIS 015-2023河南省仪器仪表学会团体标准基于图像处理的粮仓粮食数量在线监测规程T/HIS 015-2023河南省仪器仪表学会标准化专家委员会编印郑州市高新区莲花街 100 号（450000）电话：0371-67758206网址：http:/邮箱：版权专有版权专有侵权必究侵权必究全国团体标准信息平台
