TSLEA 0031.3-2022 实验室用水气配件技术规范 第3部分：水槽.pdf

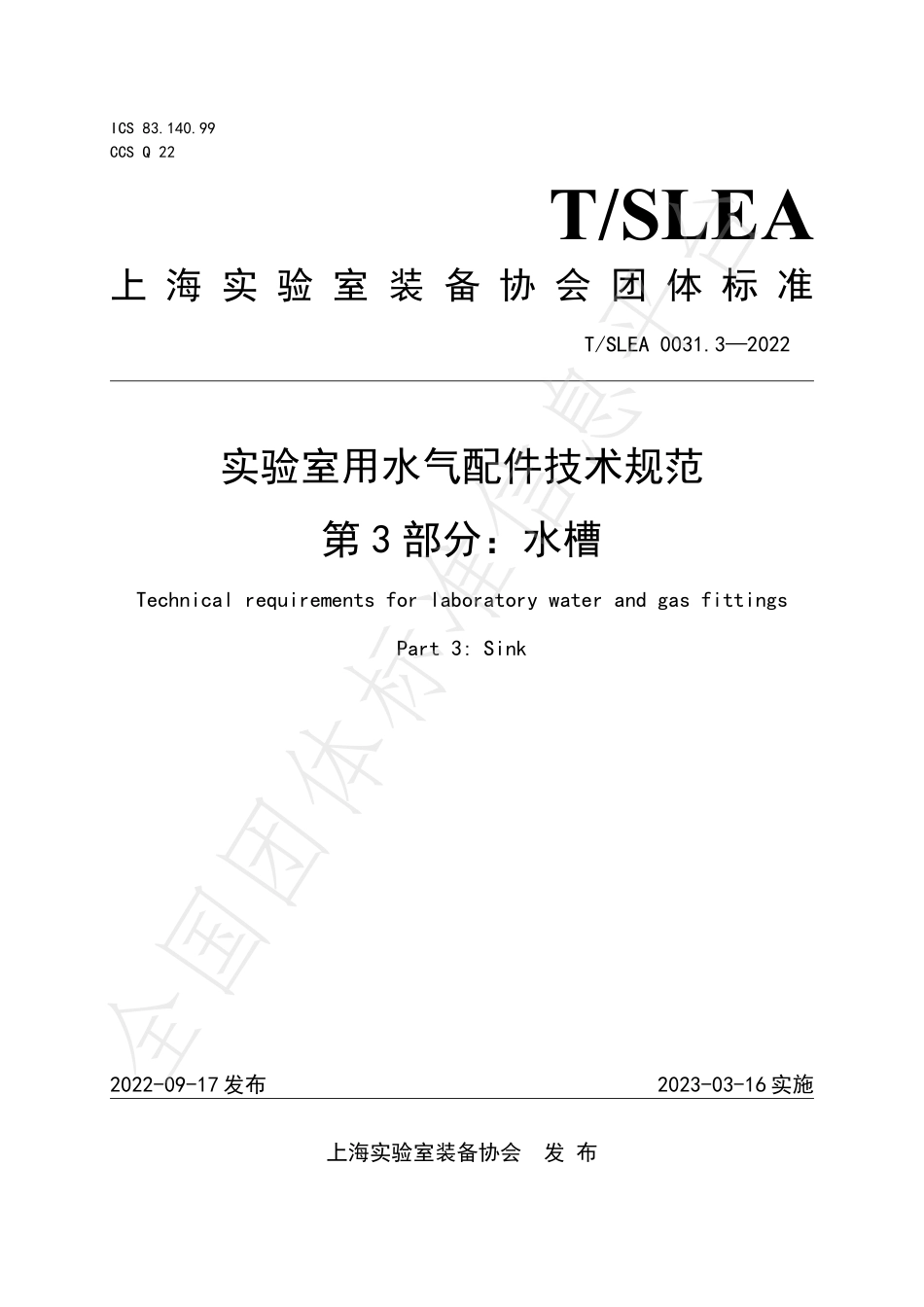

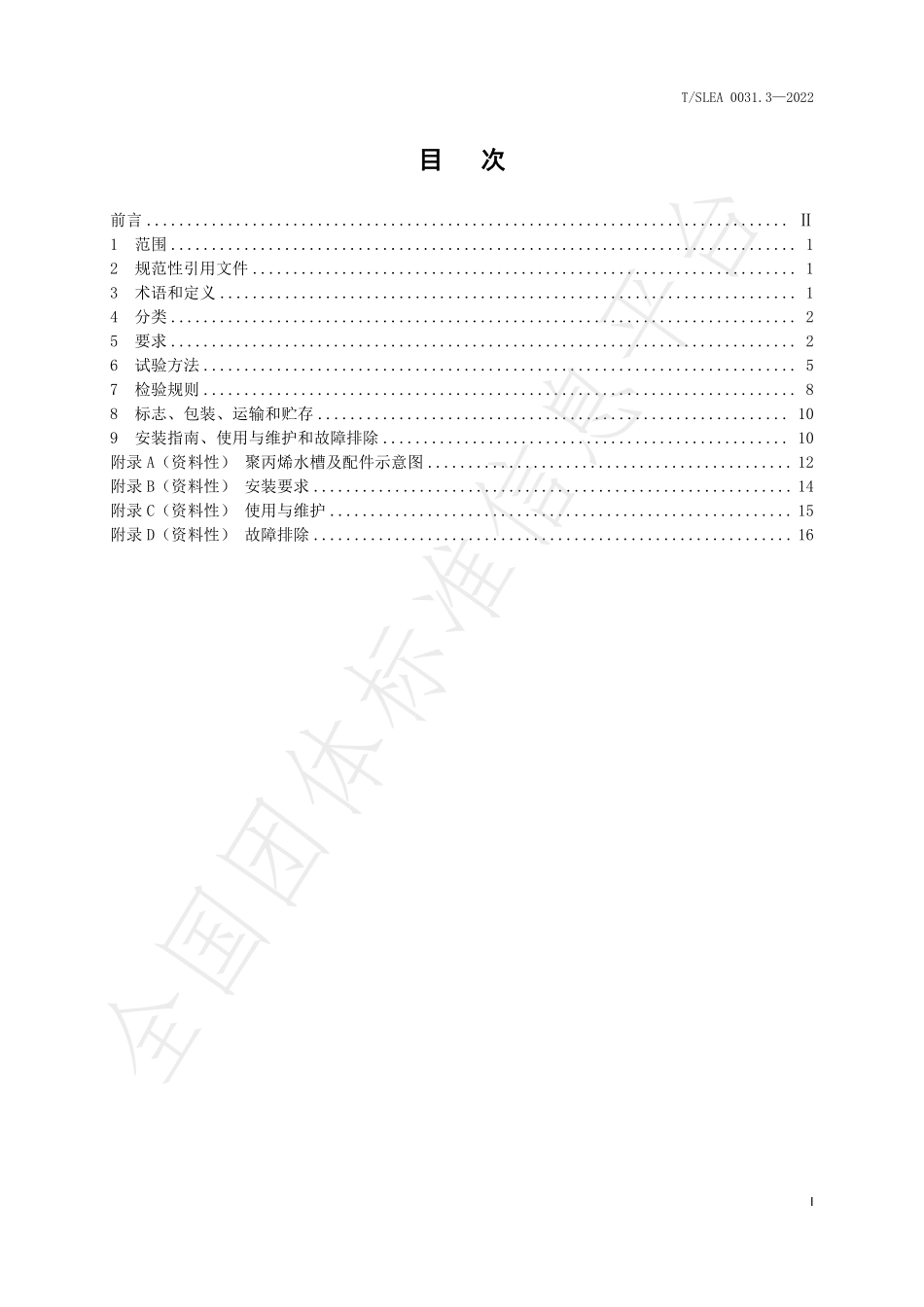

ICS 83.140.99CCS Q 22T/SLEA上 海 实 验 室 装 备 协 会 团 体 标 准T/SLEA 0031.32022实验室用水气配件技术规范第 3 部分：水槽Technical requirements for laboratory water and gas fittingsPart 3:Sink2022-09-17 发布2023-03-16 实施上海实验室装备协会发 布全国团体标准信息平台全国团体标准信息平台T/SLEA 0031.32022I目目次次前言.1范围.12规范性引用文件.13术语和定义.14分类.25要求.26试验方法.57检验规则.88标志、包装、运输和贮存.109安装指南、使用与维护和故障排除.10附录 A（资料性）聚丙烯水槽及配件示意图.12附录 B（资料性）安装要求.14附录 C（资料性）使用与维护.15附录 D（资料性）故障排除.16全国团体标准信息平台全国团体标准信息平台T/SLEA 0031.32022本文件文本可登录上海实验室装备协会官网（)下载。本文件版权归上海实验室装备协会所有。未经事先书面许可，不得以任何形式或任何手段进行复制、发行、改编、翻译、汇编本文件的任何部分来用于其他任何商业目的。全国团体标准信息平台T/SLEA 0031.32022II前前言言本文件按照GB/T 1.12020标准化工作导则 第1部分：标准化文件的结构和起草规则的规则起草。T/SLEA 0031实验室用水气配件技术规范由下列四个部分组成：第 1 部分：水龙头；第 2 部分：应急喷淋和洗眼设备；第 3 部分：水槽；第 4 部分：气阀。本文件为实验室用水气配件技术规范的第 3 部分。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由上海实验室装备协会提出。本文件由上海实验室装备协会归口。本文件起草单位：上海北友实验设备有限公司、上海台雄科技发展集团有限公司、浙江科恩实验设备有限公司、河北润旺达洁具制造有限公司、博络实验室设备（上海）有限公司、上海滔普实验室设备有限公司。本文件主要起草人：毛毓麟、王冰、袁利军、张达、张天雷、刘杰。本文件首期承诺执行单位：上海北友实验设备有限公司、上海台雄科技发展集团有限公司、浙江科恩实验设备有限公司、河北润旺达洁具制造有限公司、博络实验室设备（上海）有限公司、上海滔普实验室设备有限公司、长沙诺卡斯实验室设备有限公司、广州典实科仪设备有限公司、皓德智能装备（浙江）有限公司、上海常太实验室设备有限公司、思远（广东）工程技术有限公司。全国团体标准信息平台T/SLEA 0031.320221实验室用水气配件技术规范第 3 部分：水槽1范围本文件规定了实验室用水槽的术语和定义、分类、要求、试验方法、检验规则、标志、包装、运输、贮存、安装指南、使用与维护以及故障排除。本文件适用于实验室用聚丙烯水槽。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 1040.1塑料拉伸性能的测定 第 1 部分:总则GB/T 2828.1计数抽样检验程序 第 1 部分：按接收质量限（AQL）检索的逐批检验抽样计划GB 4806.6食品安全国家标准 食品接触用塑料树脂GB/T 384742020家用不锈钢水槽3术语和定义下列术语和定义适用于本文件。3.1水槽sink由槽体、排水口组成的具有盛水、洗涤物品和排水功能的产品。来源：GB/T 384742020，3.1，有修改3.2槽体bowl盛水、洗涤物品的槽子及其延伸的主体表面。来源：GB/T 384742020，3.23.3水槽壁厚sink thickness水槽槽体的厚度。3.4排水滤器drainage filter用于排放水并过滤杂质的部件。来源：GB/T 384742020，3.4，有修改3.5溢流口overflow全国团体标准信息平台T/SLEA 0031.320222水槽的水位到高于90%时可向外溢水、与水槽一体成型的排水口。3.6溢流管overflow pipe水槽的水位到高于90%时可向外溢水，放置于水槽内排水口的溢流管。4分类按用途分为以下：a)洗涤台水槽；b)排风柜及操作台用杯槽：杯槽按形状分为方形杯槽和圆形杯槽。5要求5.1材料5.1.1产品所选原材料在可预见的使用条件下不应释放出任何可能对健康有害的物质，或对任何有机组织产生不良影响的成分。5.1.2原材料使用要求应符合5.1.1、5.1.2中的规定，不应使用回收料、二次料、边角料以及新料中掺入回收料、二次料。5.1.3产品在生产注塑过程中，不应添加碳酸钙成分的含量。5.2使用温度使用温度：0 75。5.3尺寸要求5.3.1水槽槽体内尺寸应符合表1、图1的规定。表 1水槽槽体内尺寸单位为毫米类型长（L）宽（W）深（H）壁厚（t）大型水槽7503502905中型水槽4903502904小型水槽3502502504注：尺寸有其他要求的，由供需双方书面协定全国团体标准信息平台T/SLEA 0031.320223说明：L长度；H深度；W宽度；t厚度。图 1水槽尺寸图5.3.2方形杯槽槽体内尺寸应符合表2、图2的规定。表 2方形杯槽槽体内尺寸单位为毫米类型长（L）宽（W）深（H）壁厚（t）大型杯槽200901203小型杯槽145601002注：尺寸有其他要求的，由供需双方书面协定全国团体标准信息平台T/SLEA 0031.320224说明：L长度；H深度；W宽度；t厚度。图 2方形杯槽尺寸图5.3.3圆形杯槽槽体内尺寸应符合表3、图3的规定。表 3圆形杯槽槽体内尺寸单位为毫米序号直径（D）深（H）壁厚（t）1155112512282112012注：尺寸有其他要求的，由供需双方书面协定说明：D直径；H深度；t厚度。图 3圆形杯槽尺寸图5.4其他尺寸要求5.4.1水槽槽体上缘口平面度不应大于3 mm。5.4.2方形杯槽槽体上缘口平面度不应大于2 mm。5.4.3圆形杯槽槽体上缘口平面度不应大于2 mm。5.4.4水槽、杯槽所有内外转角均宜为半径10 mm25 mm的圆角。5.4.5水槽上口水平方向变形量不应大于0.5%长边；方形杯槽上口水平方向变形量不应大于0.3%长边；圆形杯槽上口水平方向变形量不应大于0.3%直径。全国团体标准信息平台T/SLEA 0031.3202255.4.6水槽槽体对角线尺寸误差不应大于2 mm；方形杯槽槽体对角线尺寸误差不应大于1 mm；圆形杯槽槽体对角线尺寸误差不应大于1 mm。5.5外观5.5.1产品表面内外壁应光滑平整，不应有气泡、裂口和明显的痕纹、凹陷、色泽不均和分解变色线，浇口及溢边应修整平整。5.5.2水槽及其配件颜色应均匀一致。5.6排水要求排水滤器应能在 2 min 内将满槽的水排净，其底部不应有片状残余水现象。5.7溢流要求带有溢流口或溢流管的水槽，应能满足从开始溢流到水从水槽溢出的时间不应小于 5 min。5.8抗老化要求水槽及其塑料配件部分应按照6.8进行紫外线抗老化测试，塑料配件部分外观应无异常，色差不应超过6.8规定的1级色差要求。5.9耐温要求水槽应能承受上限温度90 2，下限温度-18 2。试验后无变形、裂缝和破裂。5.10跌落要求产品在非包装状态下，自2000 mm高度作自由落体跌落应无裂缝和破损。5.11耐化学性能应满足 6.8 中规定的 0 级和 1 级，且不应出现等级 2、3 的评价。5.12承载能力槽体底部应能承受980 N集中静载荷，其变形量应小于3 mm。槽体承受980 N载荷后，不应有下沉、开裂等异常现象。注：承载能力要求只对洗涤台水槽作要求。6试验方法6.1材料6.1.1按GB 4806.6规定进行原材料检测，应符合5.1.1的要求。6.1.2按GB/T 1040.1规定进行拉伸强度测试，拉伸强度对比见表4，应符合5.1.2的要求。表 4拉伸强度对比检测检测项目名称新料回收料拉伸强度/MPa30401825全国团体标准信息平台T/SLEA 0031.3202266.1.3碳酸钙成分的含量采用热重分析仪检测。取一定量的样品，利用热重分析仪对样品进行热重分析。测试方法：空气气氛，流量为40 mL/min，从40 升温至800，升温速度为10/min，根据热重曲线，测算碳酸钙成分含量，应符合5.1.3的要求。6.2尺寸用分度值为0.02 mm的游标卡尺、分度值为1 mm的钢直尺、卷尺、直角尺、R规和内、外卡规测量，应符合5.3、5.4.4、5.4.6的要求。6.3平面度用塞尺、游标卡尺在3级平台上检验水（杯）槽上缘口的平面度，应符合5.4.1、5.4.2、5.4.3的要求。6.4变形量将水（杯）槽放置于平台上，用游标卡尺测量水（杯）槽的变形量应符合5.4.5的要求。6.5外观采用观感检验，目测时应在自然散射光或无反射光的白色光线下进行，在观察距离50 cm以内时，应符合5.6的要求。6.6排水试验将水槽槽内灌满水，打开排水滤器，测量排净水的时间，应符合 5.6 的要求。6.7溢流试验将水槽按安装说明安装在水平台面上，关闭排水滤器。以 9 L/min 的流量向水槽内加水。用计时器记录从溢流管末端开始出水到水从水槽内溢流出的时间。应符合 5.7 的要求。6.8抗老化试验将水槽及其塑料配件部分在温度（2025）、相对湿度 46%50%的环境中，置入紫外线耐候试验箱中，对其进行循环测试。水槽及其塑料配件抗老化测试内容如下：a）辐射阶段：水槽及其塑料配件应在辐射强度 0.76 W/340 nm、黑板温度 60 的环境下持续 8 h 测试；b）冷凝阶段：停止对水槽及其塑料配件进行紫外线照射，并在黑板温度 50 的环境下冷凝4 h 后进行下一轮测试。将水槽及其塑料配件部分按上述测试内容循环测试 120 h 后，应按下列标准进行外观等级评级；结果应符合 5.8 的要求。0 级：00.25E；表面色差非常小或没有；1 级：0.250.5E；表面色差微小；2 级：0.51.0E：表面色差微小到中等；3 级：1.02.0E：表面色差中等；4 级：2.04.0E：表面色差明显；5 级：4.0E 及以上：表面色差严重。6.9耐温试验全国团体标准信息平台T/SLEA 0031.3202276.9.1耐低温试验将试验样品正向摆放在低温试验箱内，水槽内不盛水在-18 2 保存4 h，取出后在室温下平放24 h，应无变形、裂缝和破裂。6.9.2耐高温试验将已经通过低温试验并恢复到室温的试验样品正向摆放在恒温箱内，在90 2 保持4 h，取出后在室温下平放24 h，应无变形、裂缝和破裂。6.10跌落试验在环境温度20 5 下，将未带有包装的水槽底面向下自2000 mm高度作自由落体跌落至水泥地上，试验结果应符合5.10的要求。6.11耐化学性能试验取 1 块 600 mm600 mm 的试验样板（样板的材质与受测的产品配置一致）。将样板放置在水平表面，用清洁剂清洗、再用清水漂洗后充分吹干。按照下面所述方法的其中一种，用表 5 所列的试剂进行耐化学性能试验：方法 A：对于挥发性化学试剂，将充分浸透试剂的棉球放置在 30 mL 瓶子的瓶口部，然后倒扣在试验样板的表面上。方法 B：对于非挥发性化学试剂，在试验样板的表面滴 5 滴（1/4 mL）试剂，用直径 80 mm 规格的表面皿覆盖住，表面皿凹面朝下。根据以上两种方法之一，化学试剂在试验样板表面应停留 1 h，之后用清水清洗，用清洁剂、乙醇清洁，用去离子水漂洗再用毛巾擦干后，按以下等级标准进行判定，试验结果应符合 5.11 的要求。等级标准如下：0 级无可见变化；1 级颜色或光泽发生轻微变化；2 级表面轻微腐蚀或严重污染；3 级表面出现起坑、凹陷、膨胀凸起或腐蚀等明显和严重的恶化。表 5化学试剂种类及试验方法编号化学试剂试验方法1氯仿A2二甲基甲酰胺A3硫酸铜A4硝酸银A590%苯酚A6乙醇A7乙醚A8
