电化学
腐蚀
液晶屏
中的
改善

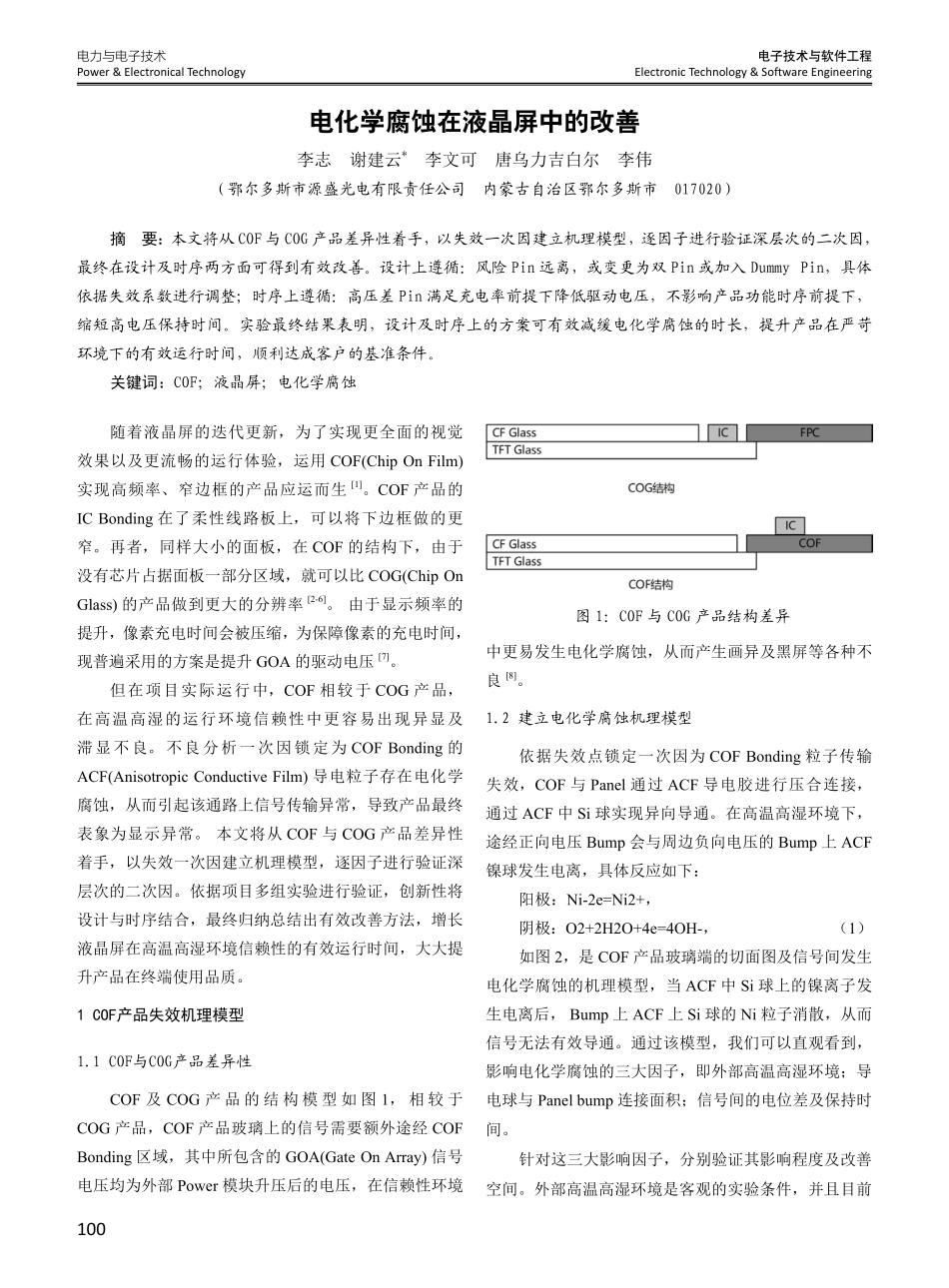

电力与电子技术Power&Electronical Technology电子技术与软件工程Electronic Technology&Software Engineering100随着液晶屏的迭代更新,为了实现更全面的视觉效果以及更流畅的运行体验,运用 COF(Chip On Film)实现高频率、窄边框的产品应运而生1。COF 产品的IC Bonding 在了柔性线路板上,可以将下边框做的更窄。再者,同样大小的面板,在 COF 的结构下,由于没有芯片占据面板一部分区域,就可以比 COG(Chip On Glass)的产品做到更大的分辨率2-6。由于显示频率的提升,像素充电时间会被压缩,为保障像素的充电时间,现普遍采用的方案是提升 GOA 的驱动电压7。但在项目实际运行中,COF 相较于 COG 产品,在高温高湿的运行环境信赖性中更容易出现异显及滞显不良。不良分析一次因锁定为 COF Bonding 的ACF(Anisotropic Conductive Film)导电粒子存在电化学腐蚀,从而引起该通路上信号传输异常,导致产品最终表象为显示异常。本文将从 COF 与 COG 产品差异性着手,以失效一次因建立机理模型,逐因子进行验证深层次的二次因。依据项目多组实验进行验证,创新性将设计与时序结合,最终归纳总结出有效改善方法,增长液晶屏在高温高湿环境信赖性的有效运行时间,大大提升产品在终端使用品质。1 COF产品失效机理模型1.1 COF与COG产品差异性COF 及 COG 产 品 的 结 构 模 型 如 图 1,相 较 于COG 产品,COF 产品玻璃上的信号需要额外途经 COF Bonding 区域,其中所包含的 GOA(Gate On Array)信号电压均为外部 Power 模块升压后的电压,在信赖性环境中更易发生电化学腐蚀,从而产生画异及黑屏等各种不良8。1.2 建立电化学腐蚀机理模型依据失效点锁定一次因为 COF Bonding 粒子传输失效,COF 与 Panel 通过 ACF 导电胶进行压合连接,通过 ACF 中 Si 球实现异向导通。在高温高湿环境下,途经正向电压 Bump 会与周边负向电压的 Bump 上 ACF镍球发生电离,具体反应如下:阳极:Ni-2e=Ni2+,阴极:O2+2H2O+4e=4OH-,(1)如图 2,是 COF 产品玻璃端的切面图及信号间发生电化学腐蚀的机理模型,当 ACF 中 Si 球上的镍离子发生电离后,Bump 上 ACF 上 Si 球的 Ni 粒子消散,从而信号无法有效导通。通过该模型,我们可以直观看到,影响电化学腐蚀的三大因子,即外部高温高湿环境;导电球与 Panel bump 连接面积;信号间的电位差及保持时间。针对这三大影响因子,分别验证其影响程度及改善空间。外部高温高湿环境是客观的实验条件,并且目前电化学腐蚀在液晶屏中的改善李志谢建云*李文可唐乌力吉白尔李伟(鄂尔多斯市源盛光电有限责任公司 内蒙古自治区鄂尔多斯市 017020)摘要:本文将从 COF 与 COG 产品差异性着手,以失效一次因建立机理模型,逐因子进行验证深层次的二次因,最终在设计及时序两方面可得到有效改善。设计上遵循:风险 Pin 远离,或变更为双 Pin 或加入 Dummy Pin,具体依据失效系数进行调整;时序上遵循:高压差 Pin 满足充电率前提下降低驱动电压,不影响产品功能时序前提下,缩短高电压保持时间。实验最终结果表明,设计及时序上的方案可有效减缓电化学腐蚀的时长,提升产品在严苛环境下的有效运行时间,顺利达成客户的基准条件。关键词:COF;液晶屏;电化学腐蚀 图 1:COF 与 COG 产品结构差异 电力与电子技术Power&Electronical Technology电子技术与软件工程Electronic Technology&Software Engineering101市面上没有一款 ACF 胶可以彻底隔绝水汽侵入。COF外部 Bonding 防护区更换不同材质的保护胶,验证结果也无法有效规避;导电球与 Bump 的连接面积越小,会造成局部电流密度越大,调节工艺中 COF 的 Bonding压力,实验结果亦无法有效减缓电化学腐蚀速度10;所以,验证有效手段主要落在了模型最后一条,实验将从设计及时序两方面来验证。2 电化学腐蚀改善方法2.1 设计规避项目中原有的 EN_TOUCH 信号在 60Hz 下存在电化学腐蚀失效,其两侧均为有效信号,如图 3 所示,一侧为 CLK 信号,一侧为 MUXR 信号,信号间压差为 18V,且该信号处于高电压差的保持时间达到 7.8ms(以帧率 60Hz 的一帧时间作为总时间)。通过在 EN_TOUCH 两侧增加 DUMMY 信号,DUMMY 信号设定为高阻状态,减小该信号与周边信号的电压差,此设计在客户端及厂内信赖性均为通过状态,得到了客户端的认可。在 帧 率 120Hz 或 60Hz 以 及 插 porch 到 60Hz 状态下,CN 信号一直处于拉高状态,与周边信号压差均为 10V,以 60Hz 为时间周期,其保持时间达到了16.67ms,所以在多项目中均出现了CN信号失效的问题。项目设计优化变更 CN 信号为双 pin 设计,同时两侧增加 DUMMY 信号用以确保 8585 信赖性后的 Bonding 状态不失效。该设计在 8585 信赖性中均为通过状态,获得了客户端的认可。以上以项目中两个失效点举例,GOA 信号 Bonding pin 设计排布优化的原则为:(1)长期拉高信号,在一帧时间内高电平时间占比超过 70%时,以 60Hz 为时间周期,拉高时间大于12ms 的信号使用双 pin 设计,同时两侧增加 DUMMY信 号,例 如 CN/VGHG/CTSWVCOM 信 号 等;当 IC CGOUT Pin 有限的情况下,无法插入过多 DUMMY 信号的情况下,可将常高信号排布在一起,例如可将 CN与 VGHG 排布在一起(DUMMY/CN/CN/VGHG/VGHG/DUMMY),从而减少 DUMMY pin 的设置。(2)拉高时间次之的对应信号,在一帧时间内高电平时间占比超过 40%时,以 60Hz 为时间周期,拉高时间大于7ms的信号需要双侧增加DUMMY信号设计,例如 EN_TOUCH 信号。(3)在一帧时间内高电平时间占比超过 24%时,60Hz 下拉高时间大于 4ms 的信号需要单侧增加图 2:电化学腐蚀机理模型图 3:设计 Pin 排布优化电力与电子技术Power&Electronical Technology电子技术与软件工程Electronic Technology&Software Engineering102DUMMY 信号设计,例如 MUXR 信号等。从而确保GOA 信号 Bonding pin 在高温高湿环境下的可靠性,确保产品性能9。2.2 时序优化单独验证降低电压的影响,验证结果如表 1。项目原有的 GOA 驱动电压为+10/-8V,降低电压设置为+8/-8V,对比投入降压可有效减缓电化学腐蚀速度,但无法满足规定的验证期限。其次验证缩短高压差信号间的保持时间。如表 2 所示,原有的 H60Hz GOA 时序下,在一帧时间(16.67ms)内 ENTOUCH 信号保持高电位时间为 7.8ms,CN 信号保持高电位时间为 16.67ms。为缩短信号间高压差的保持时间,120Hz 及 H60 模式下的时序分别设计如图 4 及图 5 的时序。在该时序下的 CN 信号的拉高时间可减少 8ms 左右,大大降低了CN 信号电化学腐蚀的速度;EN_TOUCH 信号在 Porch区间进行拉低,拉高时间减少了 7ms 左右。经过验证,优化后的时序可通过 10D 的信赖性验证。综上所述,时序优化的原则为满足充电率前提下,尽量缩短高压差 GOA 信号 Bonding pin 的保持时间,时序优化如表 3。3 结果与讨论以上为整体电化学腐蚀在 LCD 产品中的验证改善数据,实验结果与电化学腐蚀机理模型相符,通过对三大影响因子的验证,得出在 Panel 设计及时序上的有效规避手段,为后续高频率产品设计、及时序标准的建立具有一定的指导意义。本文实验均在 COF 项目上进行验证,但所有类型 LCD 在 Bonding 区域的信号传输电化学腐蚀失效问题均可借鉴。在论文完成过程中,感谢单位各组织在项目验证阶段的大力支持;同时,感谢领导对本项目的悉心指导,(1)120Hz 原时序(2)120Hz 优化时序图 4(1)H60 原时序(2)H60 优化时序图 5电力与电子技术Power&Electronical Technology电子技术与软件工程Electronic Technology&Software Engineering103以及从人力、物力方面提供的大力支持;感谢项目组的各位成员的支持,在机理建模验证过程中,ACF 厂商及B1 开发、BMDT 同事给予很大的帮助,通过拉通内部验证结果,更充分探究电化学腐蚀的有效改善手段。参考文献1 刘莎,王丹,杨照坤,等.TFT-LCD 技术发展趋势浅析 J.液晶与显示,2018,33(06).2 廖燕平.薄膜晶体管液晶显示器显示原理与设计M.电子工业出版社,2016.3 马群刚.TFT-LCD 原理与设计 M.电子工业出版社,2011.4 田民波.TFT 液晶显示原理与技术 M.科学出版社,2010.5 刘永智,杨开愚,等.液晶显示技术 M.电子科技大学出版社,2000.6 霍培荣.彩膜基板及其制备方法、显示面板 R.PX1601294B6CN-US,2017.10.20.7 杨克明,许益祯,陈政鸿,等.驱动频率变动光学校正方法及设计验证J.光电子技术,2022.6.30.8 王凤平,敬和民,辛春梅.腐蚀电化学(第二版)M.化学工业出版社,2017.9 田婷.一种改善高频下金属腐蚀不良的产品设计R.2021.作者简介 李志(1990-),男,内蒙古自治区人。硕士学位,京东方高级研究员。研究方向为 TFT LCD 产品电路驱动。谢建云(1984-)(通讯作者),男,北京市人。硕士学位,京东方开发总监。研究方向为 TFT LCD 显示产品的开发。李文可(1987-),男,山东省人。硕士学位。研究方向为 TFT LCD 产品电路驱动。唐乌力吉白尔(1985-),男,内蒙古自治区人。学士学位。研究方向为 TFT LCD 开发研究。李伟(1986-),男,山东省人。硕士学位。研究方向为TFT LCD 光学开发研究。表 1:降压测试结果 FactorInvalid Proportion+10/-8V6/8pcs+8/-8V3/8pcs表 2:时序优化结果 FactorENTOUCHCNCNB120Hz改善前0.9ms8.3ms0.9ms改善后0.9ms7.4ms0msHigh60改善前7.8ms16.7ms7.8ms改善后0.45ms8.9ms0ms表 3:时序优化方案 ItemDisplayTouchPorchCNHLLCNBLLLEN_TouchLHLVGH_GHLLCLK方波LLCTSWVCOMHLL
