DB12T 785-2018 奶牛舍机械刮板清粪.pdf

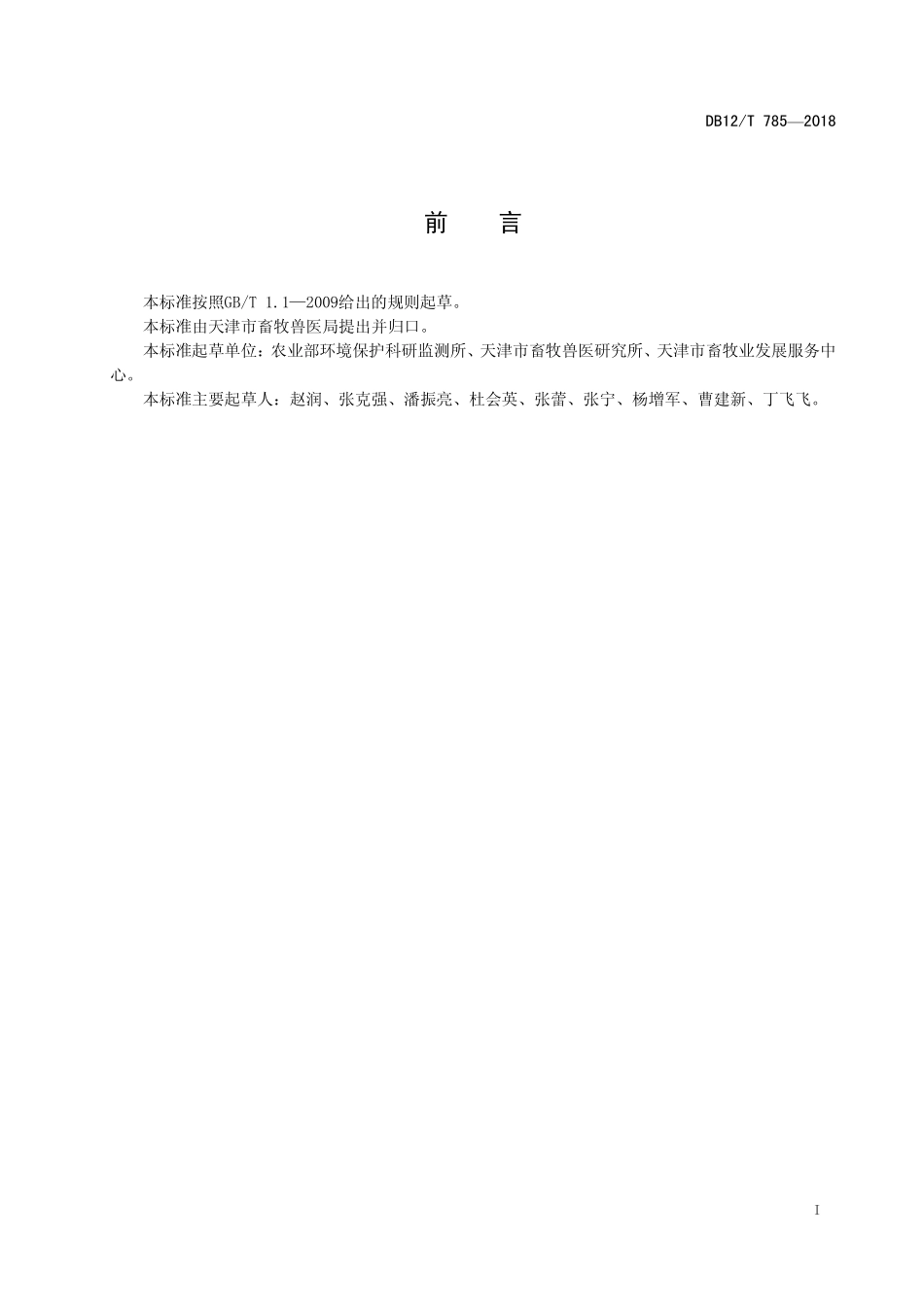

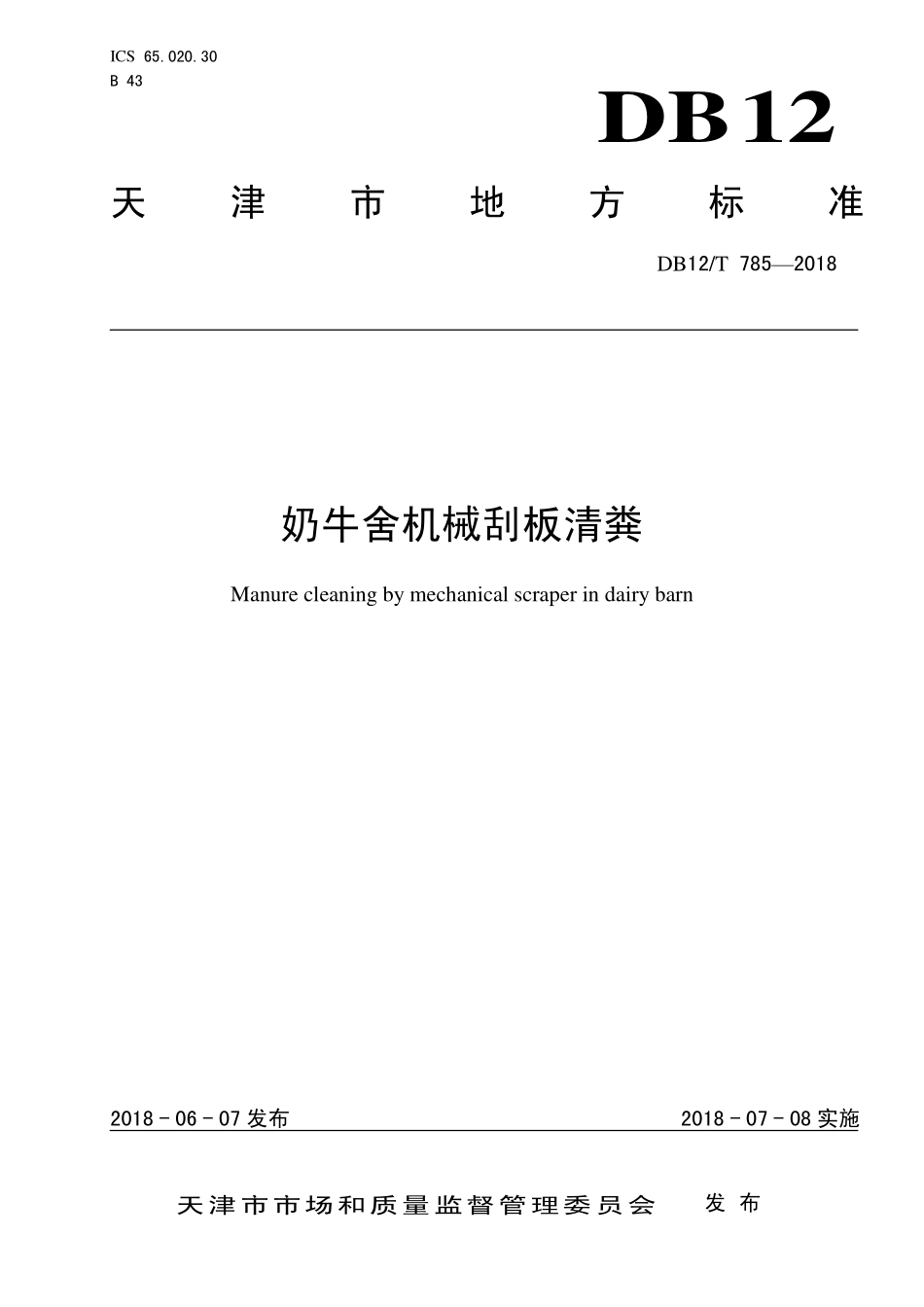

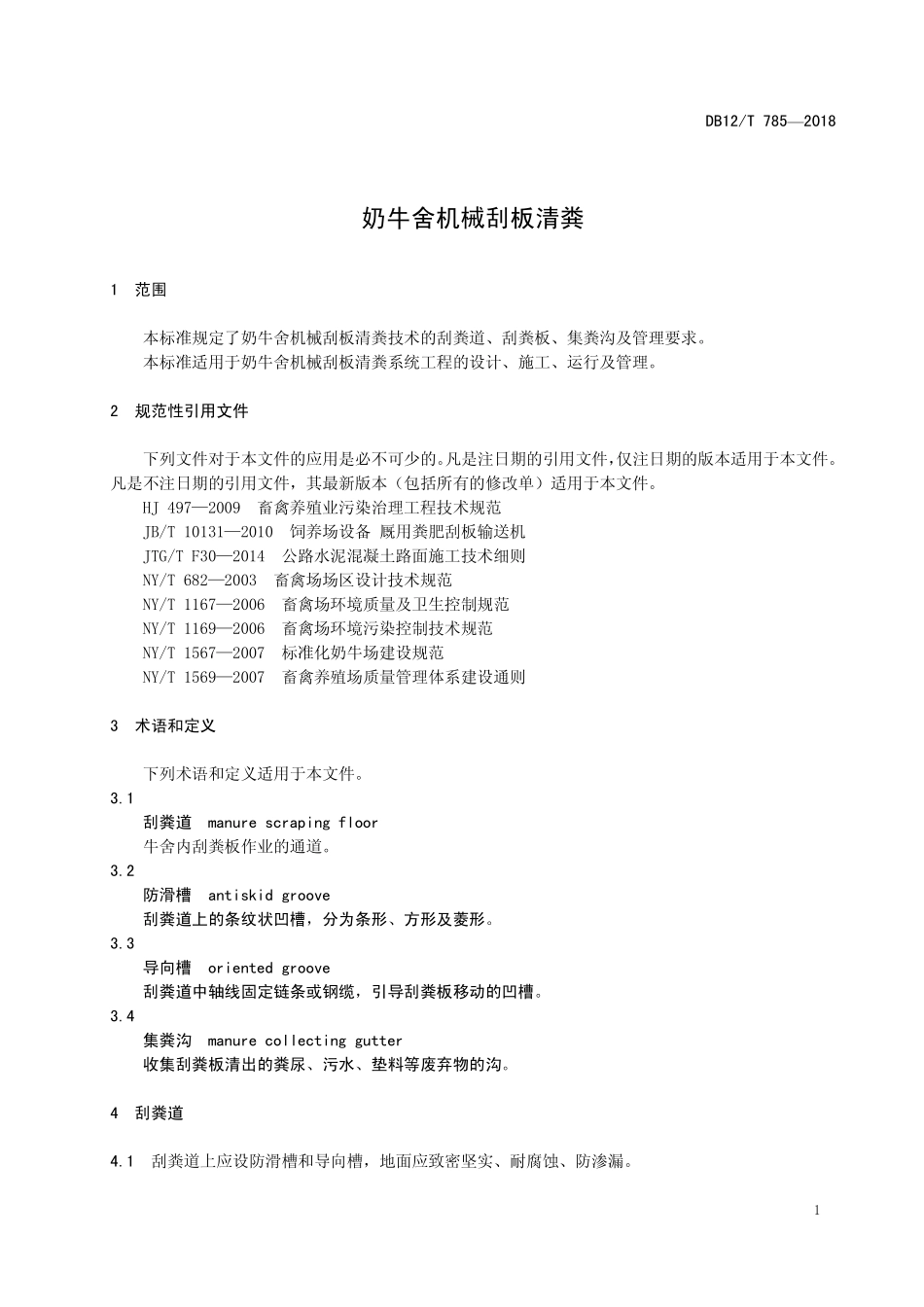

ICS 65.020.30 B 43 DB12 天津市地方标准 DB12/T 7852018 奶牛舍机械刮板清粪 Manure cleaning by mechanical scraper in dairy barn 2018-06-07 发布 2018-07-08 实施 天津市市场和质量监督管理委员会 发 布 DB12/T 7852018 I 前 言 本标准按照GB/T 1.12009给出的规则起草。本标准由天津市畜牧兽医局提出并归口。本标准起草单位：农业部环境保护科研监测所、天津市畜牧兽医研究所、天津市畜牧业发展服务中心。本标准主要起草人：赵润、张克强、潘振亮、杜会英、张蕾、张宁、杨增军、曹建新、丁飞飞。DB12/T 7852018 1 奶牛舍机械刮板清粪 1 范围 本标准规定了奶牛舍机械刮板清粪技术的刮粪道、刮粪板、集粪沟及管理要求。本标准适用于奶牛舍机械刮板清粪系统工程的设计、施工、运行及管理。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。HJ 4972009 畜禽养殖业污染治理工程技术规范 JB/T 101312010 饲养场设备 厩用粪肥刮板输送机 JTG/T F302014 公路水泥混凝土路面施工技术细则 NY/T 6822003 畜禽场场区设计技术规范 NY/T 11672006 畜禽场环境质量及卫生控制规范 NY/T 11692006 畜禽场环境污染控制技术规范 NY/T 15672007 标准化奶牛场建设规范 NY/T 15692007 畜禽养殖场质量管理体系建设通则 3 术语和定义 下列术语和定义适用于本文件。3.1 刮粪道 manure scraping floor 牛舍内刮粪板作业的通道。3.2 防滑槽 antiskid groove 刮粪道上的条纹状凹槽，分为条形、方形及菱形。3.3 导向槽 oriented groove 刮粪道中轴线固定链条或钢缆，引导刮粪板移动的凹槽。3.4 集粪沟 manure collecting gutter 收集刮粪板清出的粪尿、污水、垫料等废弃物的沟。4 刮粪道 4.1 刮粪道上应设防滑槽和导向槽，地面应致密坚实、耐腐蚀、防渗漏。DB12/T 7852018 2 4.2 地面标高应符合 NY/T 6822003 中 4.4.1 条的规定，地面坡度应符合 NY/T 11692006 中 4.2.1条的规定，地面做法应满足 JTGT F302014 的建设要求。4.3 地面比奶牛卧床上沿宜低 200mm300mm。4.4 防滑槽宽度和深度宜为 10mm15mm，条形槽间距宜为 100mm120mm，方形和菱形凹槽间距宜为120mm150mm。4.5 导向槽宽度和深度宜为 500mm600mm。使用链条时，导向槽内应设槽钢。5 刮粪板 5.1 与刮粪道应同宽，高度不超过奶牛卧床上沿。5.2 与地面接触位置宜选用耐磨橡胶，橡胶厚度宜 10mm30mm。5.3 根据季节变化和牛群规模，确定刮粪时间和频次。5.4 运行速度宜为 1.2m/min4.0m/min。6 集粪沟 6.1 侧壁和底面防渗漏，上端宽度宜 600mm800mm，可加盖漏缝板。6.2 上沿宜为直角、整齐平滑，沟底边角宜为圆弧状，底面纵向坡度应符合 NY/T 11692006 中 4.2.1条的规定。6.3 牛舍长度 120m 以内，集粪沟宜设在牛舍一端；牛舍长度大于 120m，集粪沟宜设在牛舍两端或中间。奶牛舍机械刮板清粪系统示意图参见附录 A。7 管理要求 7.1 刮粪系统施工应满足 HJ 4972009 的要求，电力负荷、给排水、防火等配套工程应符合 NY/T 15672007 中 9.3 条的规定。7.2 刮粪板安全要求应符合 JB/T 101312010 中 4.3 条的规定，刮粪系统质量管理应满足 NY/T 15692007 的要求，生态环境质量及卫生指标与控制措施应满足 NY/T 11672006 的要求。7.3 定期维护保养，做好记录。DB12/T 7852018 3 A A 附 录 A（资料性附录）奶牛舍机械刮板清粪系统示意图 奶牛舍机械刮板清粪系统示意图见图A.1。注：刮粪道；防滑槽；导向槽；链条；刮粪板；集粪沟；漏缝板 图A.1 奶牛舍机械刮板清粪系统示意图 _
