DB12T 897-2019 奶牛舍刮粪板技术要求.pdf

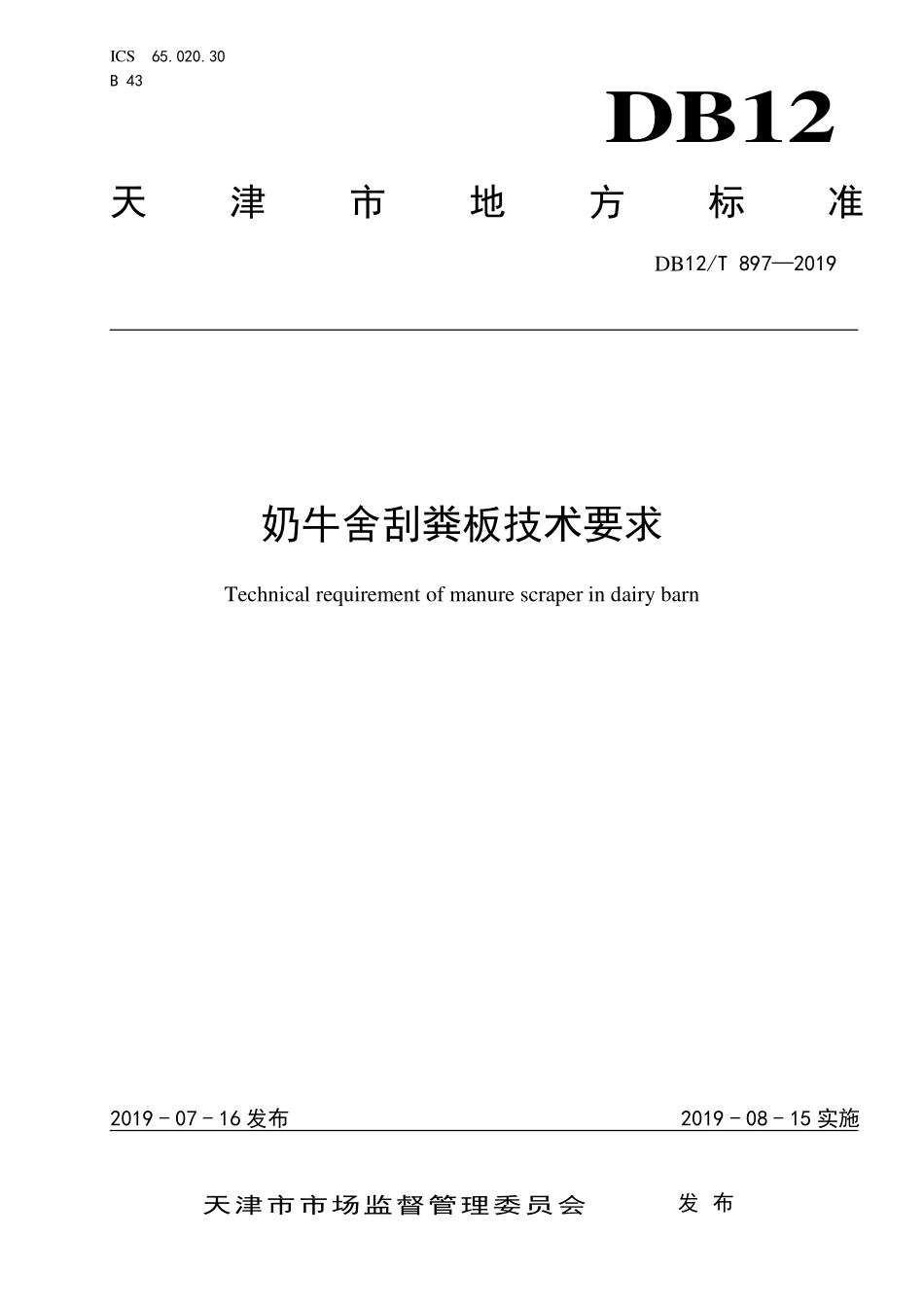

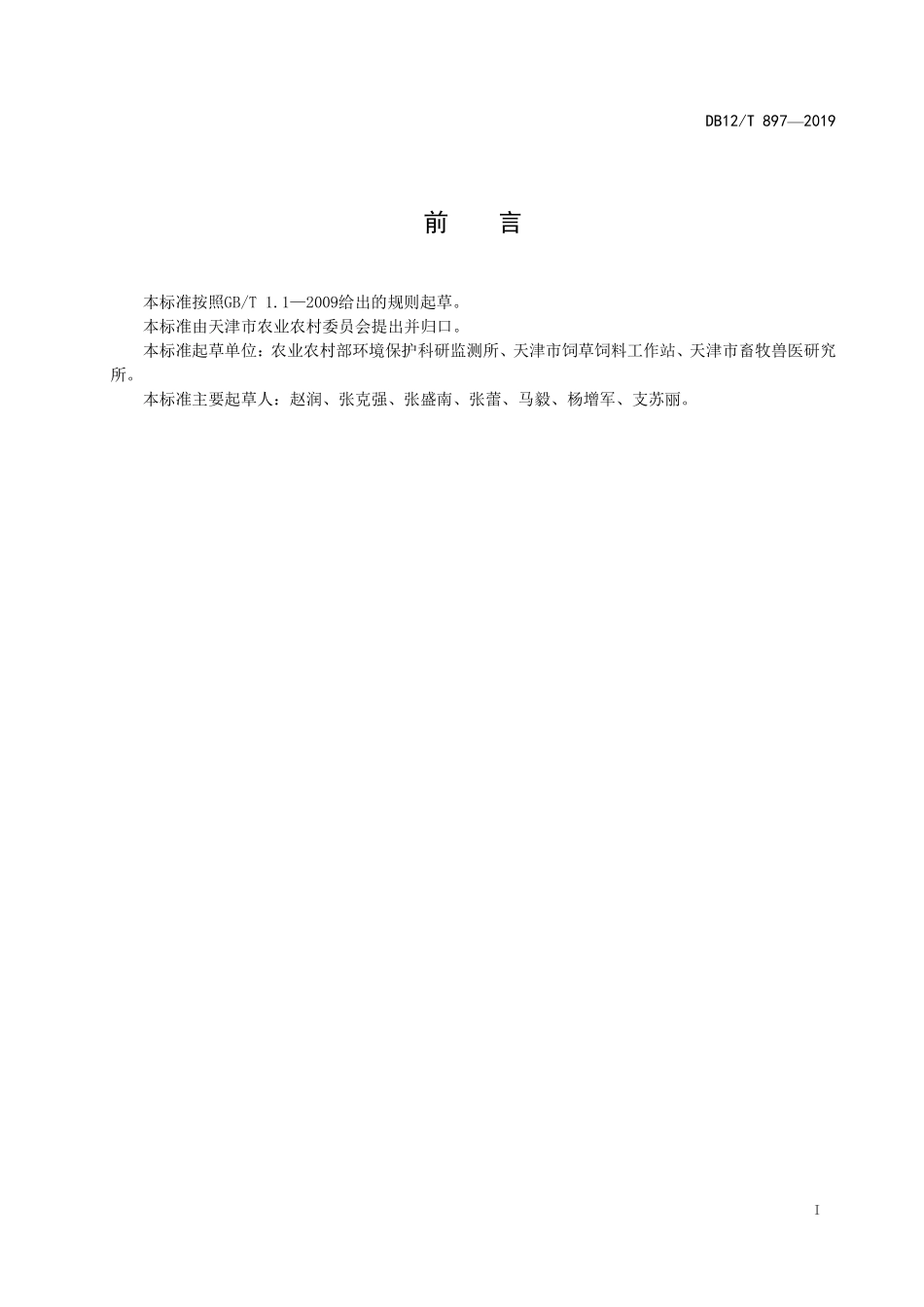

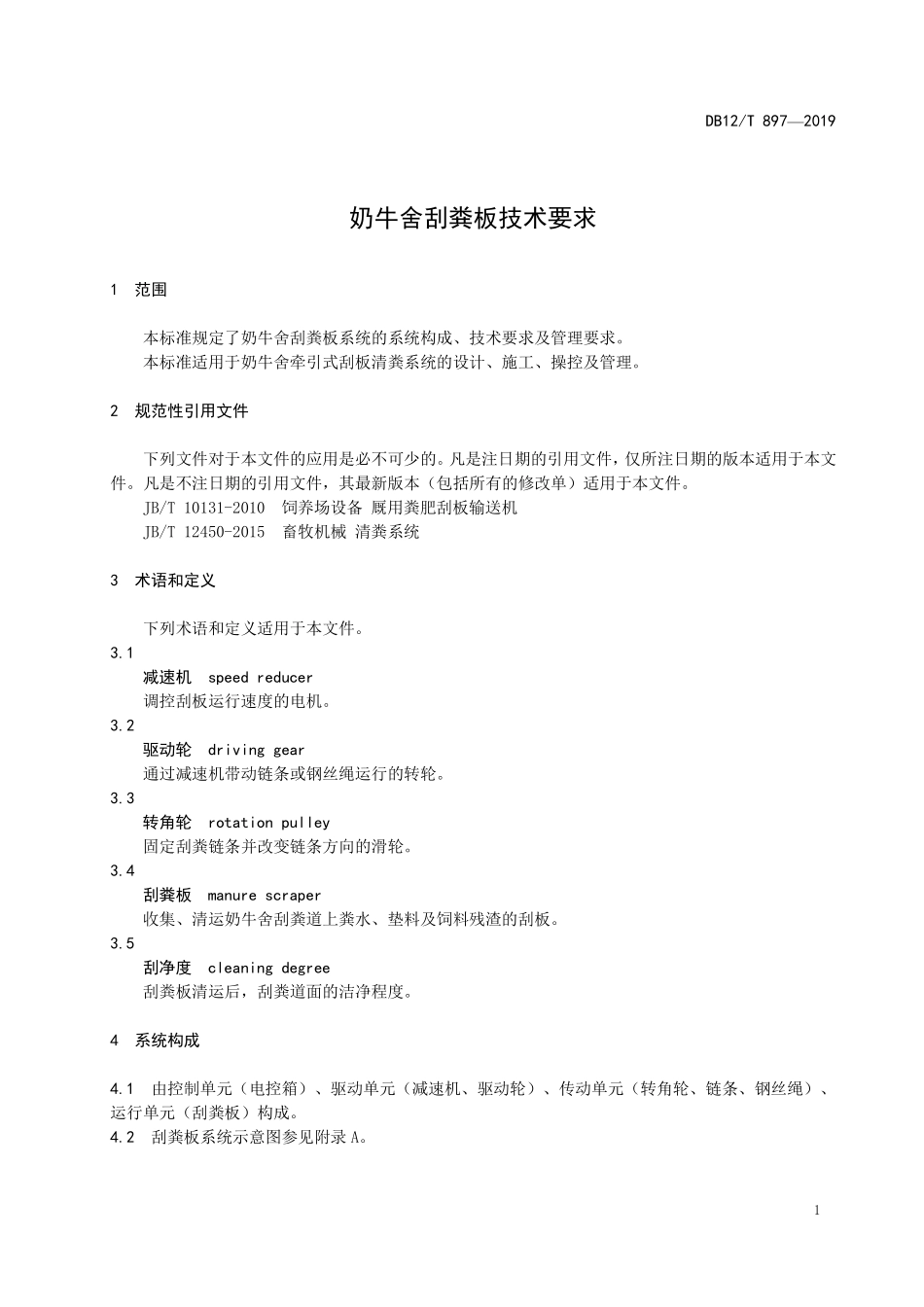

ICS 65.020.30 B 43 DB12 天津市地方标准 DB12/T 8972019 奶牛舍刮粪板技术要求 Technical requirement of manure scraper in dairy barn 2019-07-16 发布 2019-08-15 实施 天津市市场监督管理委员会 发 布 DB12/T 8972019 I 前 言 本标准按照GB/T 1.12009给出的规则起草。本标准由天津市农业农村委员会提出并归口。本标准起草单位：农业农村部环境保护科研监测所、天津市饲草饲料工作站、天津市畜牧兽医研究所。本标准主要起草人：赵润、张克强、张盛南、张蕾、马毅、杨增军、支苏丽。DB12/T 8972019 1 奶牛舍刮粪板技术要求 1 范围 本标准规定了奶牛舍刮粪板系统的系统构成、技术要求及管理要求。本标准适用于奶牛舍牵引式刮板清粪系统的设计、施工、操控及管理。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JB/T 10131-2010 饲养场设备 厩用粪肥刮板输送机 JB/T 12450-2015 畜牧机械 清粪系统 3 术语和定义 下列术语和定义适用于本文件。3.1 减速机 speed reducer 调控刮板运行速度的电机。3.2 驱动轮 driving gear 通过减速机带动链条或钢丝绳运行的转轮。3.3 转角轮 rotation pulley 固定刮粪链条并改变链条方向的滑轮。3.4 刮粪板 manure scraper 收集、清运奶牛舍刮粪道上粪水、垫料及饲料残渣的刮板。3.5 刮净度 cleaning degree 刮粪板清运后，刮粪道面的洁净程度。4 系统构成 4.1 由控制单元（电控箱）、驱动单元（减速机、驱动轮）、传动单元（转角轮、链条、钢丝绳）、运行单元（刮粪板）构成。4.2 刮粪板系统示意图参见附录 A。DB12/T 8972019 2 5 技术要求 5.1 控制单元 5.1.1 额定电压应为 380V，具备可调节式定时器和最大电流保险。5.1.2 能调控刮板运行、停止的时间，速度和频次。5.1.3 性能、功能应符合 JB/T 12450-2015 中 4.3.1 条的规定。5.2 驱动单元 5.2.1 驱动轮带动链条或钢丝绳，应匀速运行，无杂音。应耐磨和耐腐蚀。5.2.2 刮粪道长度分别不大于 60m 和 120m 时，刮粪板驱动功率宜分别为 0.75kW 和 1.5kW，驱动速率宜为 1.2m/min4.0m/min。5.2.3 工作牵引力应符合 JB/T 1245-2015 中 4.2.1 条的规定。5.3 传动单元 5.3.1 转角轮厚度宜为 6mm10mm，可朝顺、逆时针两个方向转动，宜自动润滑，外带防护罩，沟槽处应为圆弧状。5.3.2 链条钢直径宜为 10mm15mm，应耐磨和耐腐蚀。5.4 运行单元 5.4.1 分为手动和自动模式。应自动识别、监测障碍物，记录故障。5.4.2 通体应防冻涨、耐腐蚀。5.4.3 回程离地间隙应符合 JB/T 12450-2015 中 4.2.4 条的规定。5.4.4 刮净度应符合 JB/T 12450-2015 中 4.2.2 条的规定。6 管理要求 6.1 总装和安全要求应符合 JB/T 10131-2010 中 4.3 条和 JB/T 12450-2015 中 4.4 条的规定。6.2 应定期对刮粪板系统保养检修，做好记录。DB12/T 8972019 3 A A 附 录 A（资料性附录）奶牛舍刮粪板系统示意图 奶牛舍刮粪板系统示意图见图A.1。注：（1）电控箱；（2）减速机；（3）驱动轮；（4）转角轮；（5）链条或钢丝绳；（6）刮粪板；（7）主机台 图A.1 奶牛舍刮粪板系统示意图 _
