TCAQI 69-2019 管道直饮水系统技术要求.pdf

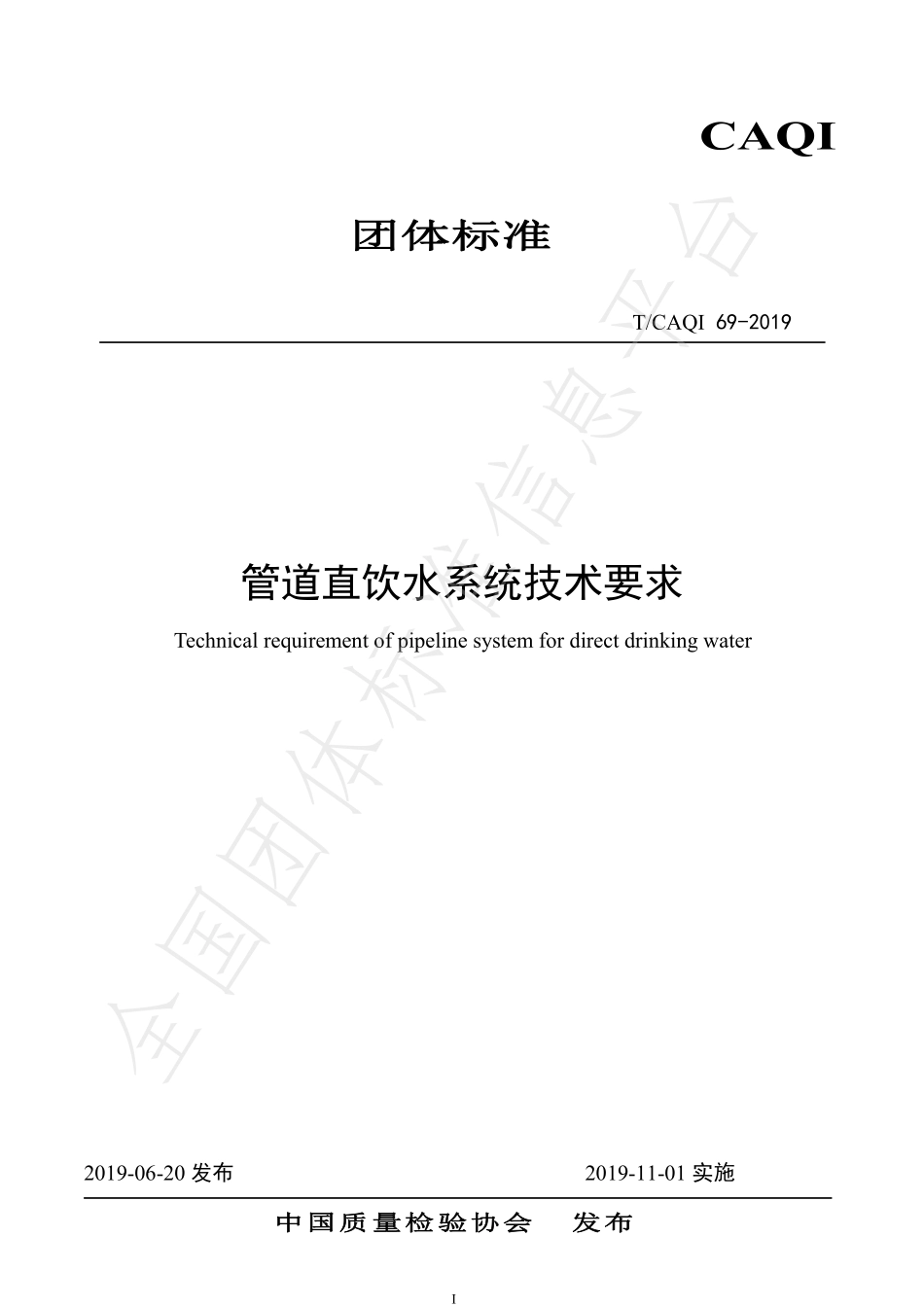

ICAQI管道直饮水系统技术要求Technical requirement of pipeline system for direct drinking waterT/CAQI 69-20192019-11-01 实施2019-06-20 发布中国质量检验协会发布中国质量检验协会发布团体标准团体标准全国团体标准信息平台T/CAQI 69-20191前 言本标准按照 GB/T 1.1-2009标准化工作导则 第 1 部分：标准的结构和编写给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国质量检验协会净水设备专业委员会提出并归口。本标准起草单位：广州衡茂环保科技有限公司、山东大禹水处理有限公司、佛山市雅洁源科技股份有限公司、中国家用电器研究院、青岛海尔施特劳斯水设备有限公司、成都川力智能流体设备股份有限公司、佛山市泰紫清纯饮水设备有限公司、江苏省净水设备制造行业协会,中国国际科技促进会水和空气净化专业委员会。本标准主要起草人：汤伟勇、吕海东、李杰、芦小山、邓哲、王雁梅、景代良、袁丽萍、顾久传、裴汉荣。全国团体标准信息平台1管道直饮水系统技术要求1 范围范围本标准规定了管道直饮水系统的术语与定义、分类与命名、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于学校、医院、企事业单位、公共建筑和居民住宅使用管道直饮水系统的设计、安装、检测、维护、管理服务。2 规范性引用文件规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 191包装储运图示标志GB/T 2828.1计数抽样检验程序第 1 部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 4214.1-2000声学家用电器及类似用途器具噪声测试方法第 1 部分：通用要求GB 4706.1家用和类似用途电器的安全第 1 部分：通用要求GB 5749生活饮用水卫生标准GB/T 5750.15750.13生活饮用水标准检验方法GB/T 9969.1工业产品使用说明书总则GB/T 13384机电产品包装通用技术条件GB/T 17218饮用水化学处理剂卫生安全性评价GB/T 17219生活饮用水输配水设备及防护材料的安全性评价标准GB/T 19249反渗透水处理设备GB/T 22090冷热饮水机GB/T 30307家用和类似用途饮用水处理装置CJ 94饮用净水水质标准CJJ/T 110建筑与小区管道直饮水系统技术规程JB/T 2932水处理设备技术条件卫生部卫法监发2001161 号文附件 4A 生活饮用水水质处理器卫生安全与功能评价规范一般水质处理器（2001）卫生部卫法监发2001161 号文附件 4C 生活饮用水水质处理器卫生安全与功能评价规范反渗透处理装置（2001）卫生部卫监督发2005336 号文附件生活饮用水消毒剂和消毒设备卫生安全评价规范（试行）卫生部卫法监发2001254 号文附件卫生部涉及饮用水卫生安全产品检验规定（2001）3 术语与定义术语与定义下列术语和定义适用于本文件。3.1管道直饮水系统pipeline system for direct drinking water以市政自来水或其他集中式供水为原水，用主机进行集中深度净化处理达到标准后，通过管道输送供水给人们直接饮用的系统。3.2原水source water未经深度净化处理的市政自来水或其他集中式供水。3.3净化单元purification unit全国团体标准信息平台T/CAQI 69-2019T/CAQI 69-20192采用水处理工艺，去除水中有害杂质，旨在改善和保证饮水水质的处理单元。3.4消毒与除菌单元disinfect and germ-removal unit采用饮用水消毒除菌工艺，除菌和灭杀水中微生物，保证出水中微生物指标合格并符合水质安全及环境安全要求的处理装置。3.5主机the main device在管道直饮水系统中将原水及回流水进行水质净化及消毒除菌处理的装置。3.6管网系统pipeline system由取水、输水、配水及回水管组成，用于输送、分配、排放及回流的管道组成总成。3.7终端饮水机point-of-use drinking water device安装于管道直饮水系统终端，不具有净水功能，只具有用电加热、制冷并供水的装置。3.8净水流量purifying flow rate在规定的运行条件下，制造商标称的单位时间内主机生产的净水量，单位为 m3/h3.9额定总净水量rated water purifying capacity在规定的运行条件下，管道直饮水系统主机的出水水质符合要求且净水流量不少于标称净水流量，其核心净化单元进行更换时的累积产水量，单位为 m。3.10进水压力feed water pressure管道直饮水系统主机在运行时进水口处的水压，单位为 MPa。3.11最高工作压力maximum operational pressure制造商标称使用的工作压力中的最大值或工作压力范围的上限值，单位为 MPa。4 分类与命名分类与命名4.1分类：4.1.1按主机核心净化工艺分类a）反渗透，以RO表示；b）纳滤，以NF表示；c）超滤，以UF表示；d）其他，以QT表示。4.1.2按主机消毒除菌工艺分类a）紫外线，以UV表示；b）臭氧，以OZ表示；c）微滤，以MF表示；d）超滤，以UF表示；e）其他，以QT表示。4.2型号命名ZYX设计代码，企业自定净水流量（m3/h）全国团体标准信息平台T/CAQI 69-20193主机除菌工艺主机核心净化工艺管道直饮水系统例：ZYX-RO-UV-2-A001，表示核心净化工艺为反渗透（RO）、消毒除菌工艺为紫外线杀菌（UV）、净水流量为2m3/h、设计代码为A001的管道直饮水系统。5 要求要求5.1使用条件5.1.1进水要求a）进水压力：0.1MPa0.4MPa；b）进水温度：538；c）进水水质：市政自来水或其他集中式供水。5.1.2环境条件a）环境温度：540；b）相对湿度：90%（25时）；c）环境整洁，周围无易燃、易爆和腐蚀性气体、导电尘埃、震动等。主机附近30m范围内不得有垃圾场站等类似污染源；d）电源：电压（22011%）V/（38019%）V，频率（501）Hz。5.2工艺与设备5.2.1主机5.2.1.1预处理单元a）预处理工艺应包括但不限于：石英砂过滤或多介质过滤、活性炭吸附过滤、软化、精密过滤等；b）预处理设备的设计应符合JB/T 2932要求；c）石英砂过滤（或多介质过滤）器和活性炭吸附过滤器应具有反冲洗排污功能；d）软化器应具有自动再生功能；e）预处理出水水质应达到后续的膜处理设备的进水水质要求。5.2.1.2膜处理单元a）主机要有膜处理单元，膜处理是净化单元中的核心净化工艺，常用的膜处理工艺应包括但不限于：超滤（UF）、纳滤（NF）、反渗透（RO）等。b）膜处理设备开机和停机时应具有自动冲洗功能。5.2.1.3除菌单元a）除菌工艺应包括但不限于：紫外线、臭氧、微滤、超滤等；b）除菌工艺应符合GB 5749、卫生部生活饮用水消毒剂和消毒设备卫生安全评价规范中规定的方法、剂量、指标及要求。5.2.1.4供水单元a）供水单元包括净水箱及净水泵；b）净水箱应密闭并安装膜过滤呼吸器，并应采取除菌措施，以防灰尘进入和微生物繁殖增长；c）终端出口供水水压应为（0.030.35）MPa；d）回流水占比应20%；e）净水在管网中的流速应符合下表1要求：表1供水管道内水流流速管道直径（mm）净水流速（m/s）321.01.5320.61.05.2.1.5回流水消毒除菌净化单元全国团体标准信息平台T/CAQI 69-20194a）除菌净化工艺应包括但不限于：紫外线、臭氧、膜孔径小于等于0.22m的微滤、超滤及其它方式等；b）回流水应除菌后注入净水箱。5.2.2管网系统5.2.2.1管材应选用不锈钢管、铜管等优质管材；5.2.2.2系统中应采用与管道同种材质的管件及附配件；5.2.2.3管道敷设应符合CJJ/T 110要求；5.2.2.4为保证供水水质，管网系统应设置循环回流管网，净水在管网主管中停留时间不应超过12h。图1变频供水示意图图2屋顶水箱重力供水示意图5.2.3终端供水系统5.2.3.1终端供水系统包括计量水表、直饮水龙头、终端饮水机；5.2.3.2终端饮水机应符合GB/T 22090要求；5.2.3.3终端供水设备常温水及冰水出水应设置消毒除菌装置，以防止细菌进入系统。5.3外观5.3.1主机及终端饮水机外观应清洁、整齐、无锈蚀；5.3.2主机及终端饮水机外露结构件表面应平整光滑、色泽均匀，无锐利棱边；5.3.3主机及终端饮水机涂层表面应平整光亮，颜色均匀一致，涂层牢固，表面不应有明显的流疤、划痕、皱纹、麻坑、起泡、漏涂或集合沙粒等缺陷；5.3.4电镀件的装饰镀层应光洁细密、色泽均匀，不应有斑点、锈点、针孔、气泡或镀层剥落等缺陷；5.3.5塑料件的表面应平整光滑，色泽均匀，不应有裂痕、气泡、明显缩孔和变形等缺陷；5.3.6管道内外和接头处清洁干净，安装整齐、布局合理。5.4制造和结构5.4.1管道直饮水系统应符合本标准要求，并按规定的图样及技术文件制造；5.4.2主机及终端饮水机结构应设计合理、紧凑美观，占地面积及占用空间小，便于维护保养和维修；5.4.3管道管路应布局合理，横平竖直，连接牢固，符合CJJ/T 110要求；5.4.4紧固件应牢固可靠，在正常使用中不应发生松散、脱落、损坏、位移等现象；5.4.5管道直饮水系统运行时应无渗漏。5.5使用性能5.5.1净水流量净水流量应不低于标称净水流量。5.5.2额定总净水量额定总净水量应不低于标称额定总净水量。5.5.3去除率对水中特定杂质的去除率应符合卫生部生活饮用水水质处理器卫生安全与功能评价规范一般水1、防回流阀；2、预处理；3、中间水箱；4、高压泵；5、膜处理；6、净水箱；7、变频供水泵；8、电磁阀；9、减压阀；10、流量控制阀；11、防回流阀。1、原水池；2、增压泵；3、预处理；4、中间水箱；5、高压泵；6、膜处理；7、净水箱；8、消毒器；9、回流泵；10、防回流阀。全国团体标准信息平台T/CAQI 69-20195质处理器或卫生部生活饮用水水质处理器卫生安全与功能评价规范反渗透处理装置要求。5.5.4脱盐率纳滤设备对二价离子的脱盐率应不小于 90%，反渗透设备的脱盐率应不小于 90%。5.5.5回收率超滤设备的回收率应不小于 90%；纳滤和反渗透设备的回收率应不小于 35%。5.5.6电气控制电气接线应符合设计要求。电控装置应灵敏可靠，达到设计要求的自动保护和控制功能。5.6卫生安全5.6.1与水接触材料及部件应符合 GB/T 17219 要求；5.6.2化学处理剂应符合 GB/T 17218 要求。5.6.3主机卫生安全a)核心净化工艺是超滤的主机应符合卫生部 生活饮用水水质处理器卫生安全与功能评价规范一一一般水质处理器要求。b)核心净化工艺是纳滤和反渗透的主机应符合卫生部 生活饮用水水质处理器卫生安全与功能评价规范一一反渗透处理装置要求。5.6.4终端饮水机应符合 GB/T 22090 要求。5.6.5计量水表、直饮水龙头应符合 GB/T 17219 要求。5.7净水水质净水水质应符合 GB 5749 要求，并还应符合下述要求：a）核心净化工艺是超滤的管道直饮水系统的净水水质，菌落总数不作检测，铜绿假单胞菌（CFU/250mL）不得检出，其他应符合卫生部 生活饮用水水质处理器卫生安全与功能评价规范一一一般水质处理器(2001)要求。b）核心净化工艺是纳滤的管道直饮水系统的净水水质，菌落总数不作检测，铜绿假单胞菌（CFU/250mL）不得检出，其他应符合 CJ94 要求。C）核心净化工艺是反渗透的管道直饮水系统的净水水质，菌落总数不作检测，
