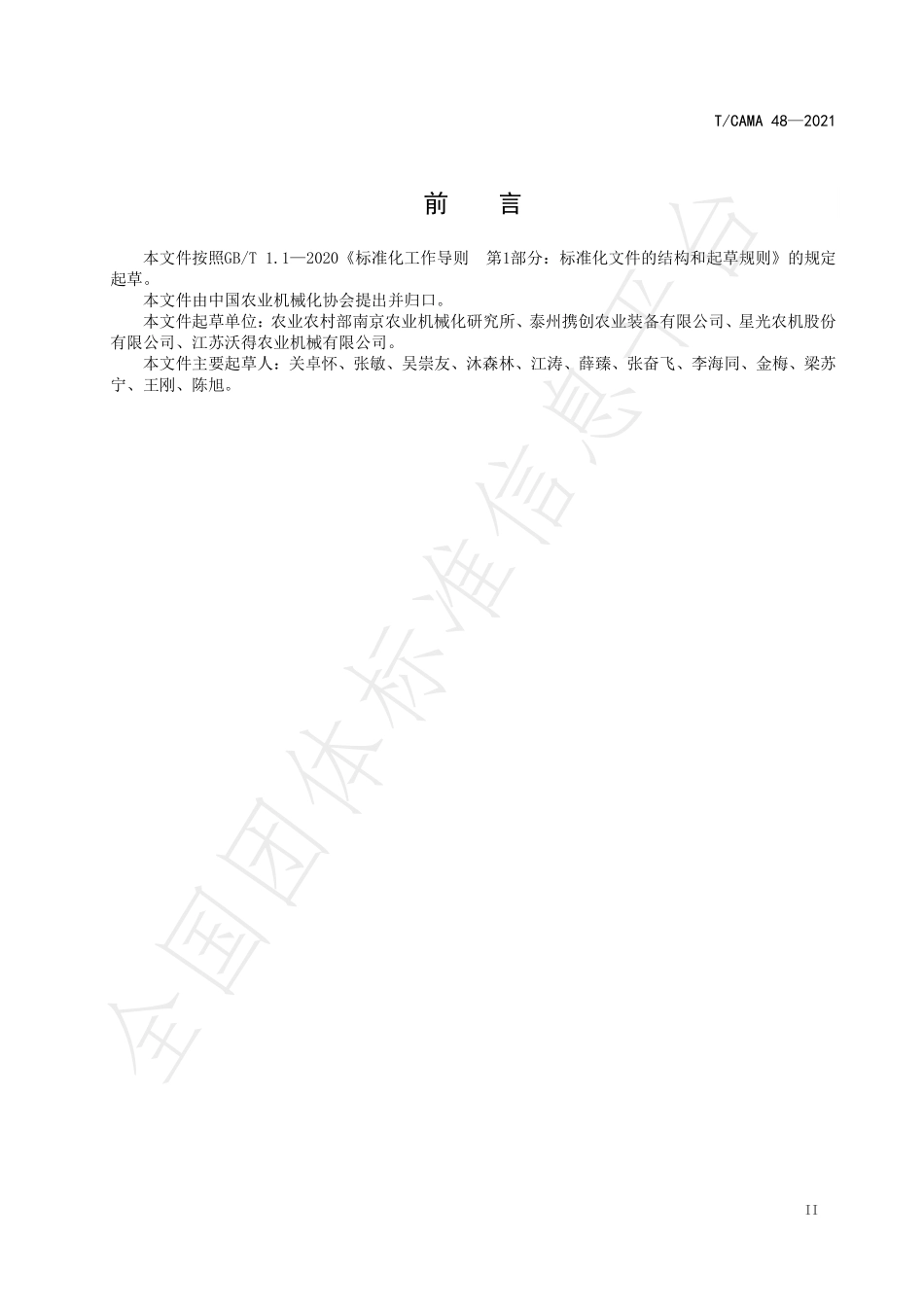

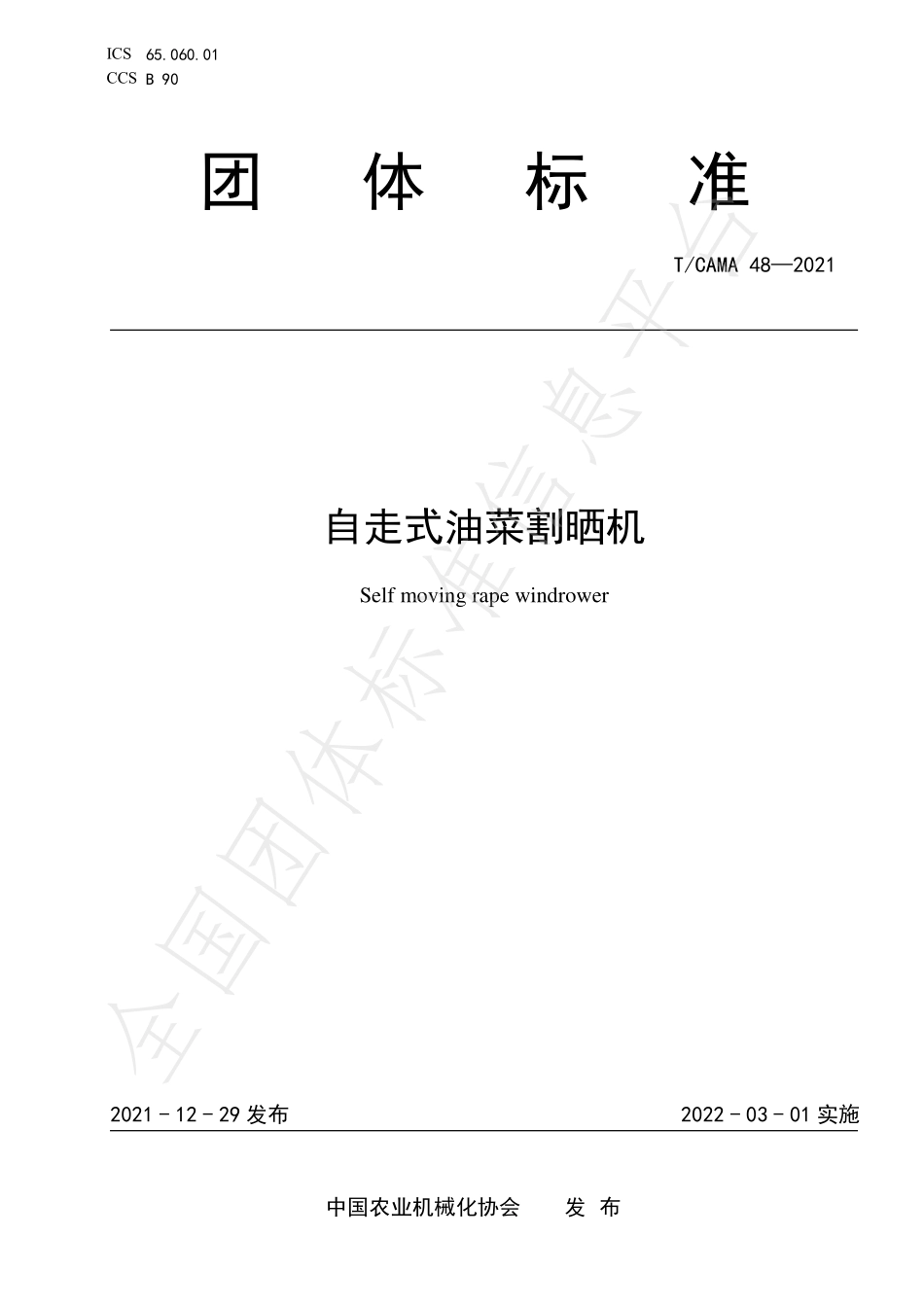

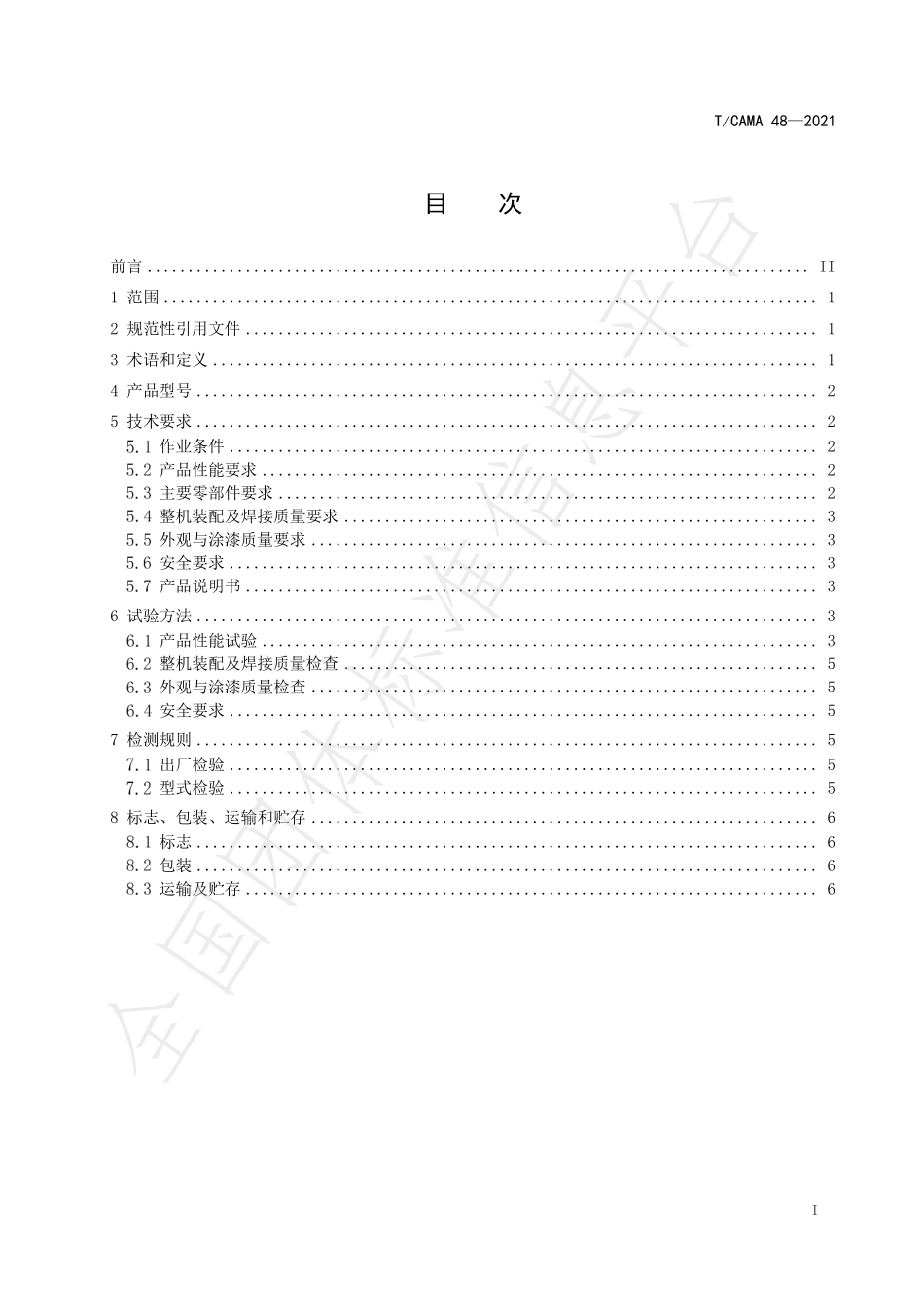

ICS 65.060.01 CCS B 90 团 体 标 准 T/CAMA 482021 自走式油菜割晒机 Self moving rape windrower 2021-12-29 发布 2022-03-01 实施 中国农业机械化协会 发 布 全国团体标准信息平台T/CAMA 482021 I 目次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 产品型号.2 5 技术要求.2 作业条件.2 产品性能要求.2 主要零部件要求.2 整机装配及焊接质量要求.3 外观与涂漆质量要求.3 安全要求.3 产品说明书.3 6 试验方法.3 产品性能试验.3 整机装配及焊接质量检查.5 外观与涂漆质量检查.5 安全要求.5 7 检测规则.5 出厂检验.5 型式检验.5 8 标志、包装、运输和贮存.6 标志.6 包装.6 运输及贮存.6 全国团体标准信息平台T/CAMA 482021 II 前言 本文件按照GB/T 1.12020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定起草。本文件由中国农业机械化协会提出并归口。本文件起草单位：农业农村部南京农业机械化研究所、泰州携创农业装备有限公司、星光农机股份有限公司、江苏沃得农业机械有限公司。本文件主要起草人：关卓怀、张敏、吴崇友、沐森林、江涛、薛臻、张奋飞、李海同、金梅、梁苏宁、王刚、陈旭。全国团体标准信息平台T/CAMA 482021 1 自走式油菜割晒机 1 范围 本文件规定了自走式油菜割晒机产品型号、技术要求、试验方法、检测规则、标志、包装和储存。本文件适用于自走式侧边铺放割晒机和自走式高地隙中央铺放油菜割晒机。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 1171-2017 一般传动用普通V带 GB/T 1209（所有部分）农业机械 切割器 GB/T 1243-2006 传动用短节精密滚子链、套筒链、附件和链轮 GB/T 14248-2008 收获机械 制动性能测定方法 GB/T 5262 农业机械试验条件 测定方法的一般规定 GB/T 5269-2008 传动与输送用双节距精密滚子链、附件和链轮 GB/T 9480-2001 农林拖拉机和机械、草坪和园艺动力机械 使用说明书编写规则 GB 10395.1 农林机械 安全 低1部分：总则 GB 10395.7 农林拖拉机和机械 安全技术要求 第7部分：联合收割机、饲料和棉花收获机 GB 10396-2006 农林拖拉机和机械、草坪和园艺动力机械 安全标志和危险图形 总则 GB/T 10412-2016 普通和窄V带轮(基准宽度制)JB/T 5673 农林拖拉机及机具涂漆 通用技术条件 JB/T 6268-2005 自走式收获机械 噪声测定方法 JB/T 6287-2008 谷物联合收割机 可靠性评定试验方法 JB/T 7733-2007 割晒机 技术条件 3 术语和定义 下列术语和定义适用于本文件。铺放角度 laying angle 铺放层油菜主茎秆与机器前进方向的后夹角。角度差 angle difference 油菜铺放层内铺放角的最大值与最小值的差。设计作业幅宽 cutting width 两侧分禾器尖端的中心线的距离。割茬高度 tubble altitude 油菜收割后，留在地块中的禾茬高度。最低结荚高度 minimum knot height 油菜最低的一个结荚最低点至地面的距离。全国团体标准信息平台T/CAMA 482021 2 4 产品型号 产品型号应采用下列标记方式：4-S Y 型大分类代号(数字)：4表示收获机械小分类代号：Y表示油菜小分类代号：S表示割晒机主参数代号：作业幅宽 示例：设计作业幅宽为 3.0m 的自走式油菜割晒机，标记为：4SY-3.0。5 技术要求 作业条件 5.1.1 油菜全株 70%80%的角果呈黄绿至淡黄，籽粒含水率为 35%40%，最低结荚高度不低 350 mm，植株高度不超过 2000 mm，倒伏角度小于 20。5.1.2 试验地应符合样机使用说明书的规定，地势应平坦，无障碍物作业地块应无大型石块及障碍物，出现石块及障碍物时，应清理或绕行。5.1.3 作业时风速不应大于 3 m/s。5.1.4 驾驶员应经过专业操作技术培训，可熟练掌握驾驶自走式割晒机技术，熟练调节机具参数，应阅读和充分理解割晒机使用说明书，按使用说明书规定作业。产品性能要求 在5.1规定的作业条件下，自走式油菜割晒机产品性能要求应符合表1的规定：表1 产品性能指标 序号 项目 性能指标 1 总损失率（%）2 2 铺放质量 侧边铺放油菜割晒机 铺放角度（）40 铺放角度差（）30 高地隙中央铺放油菜割晒机 铺放角度（）60 铺放角度差（）30 3 可靠性有效度（%）95 4 纯工作小时生产率（hm2/h）不低于设计值 5 割幅 设计作业幅宽的90%6 割茬高度 最低结荚高度 7 噪声限值 操作者位置处噪声95db(A)动态环境噪声87 db(A)主要零部件要求 5.3.1 滚子链应符合 GB/T 1243 的规定；双节距滚子链应符合 GB/T 5269 的规定。5.3.2 传动皮带应符合 GB/T 1171 的规定；带轮应符合 GB/T 10412 的规定。5.3.3 割晒台升降应灵活、平稳、可靠，不得有卡阻等现象。5.3.4 割晒台离地间隙应一致，其两端间隙差不大于 10 mm 或设计作业幅宽的 1%。5.3.5 切割器应符合 GB/T 1209(所有部分)的规定。5.3.6 各工作部件、零件应完好无缺，无损坏变形。全国团体标准信息平台T/CAMA 482021 3 整机装配及焊接质量要求 5.4.1 割晒机装配应符合 JB/T 7733 的规定。5.4.2 割晒台输送带应保持张紧。5.4.3 安装轴承部位应无明显的润滑油泄漏痕迹。5.4.4 同一传动回路对称中心面位置度为：带轮中心距小于等于 1200 mm 时，应小于等于 0.3%；中心距大于等于 1200 mm 时，应小于等于 0.5%，链轮应小于等于 0.2%。5.4.5 焊接牢固、焊缝平整、均匀，不允许有焊穿、漏焊、脱焊等焊缝缺陷；气孔、咬肉、夾渣等缺陷数5 处。5.4.6 外观无磕碰、划伤和锈蚀，无错装、漏装现象。外观与涂漆质量要求 5.5.1 涂层外观应色泽鲜明、平整光滑、无露底、花脸、流痕、起泡和起皱，涂层厚度大于等于 35 um。5.5.2 油漆要求应符合 JB/T 5673-1991 的规定，漆膜附着力应达到级以上。安全要求 5.6.1 机器作业时应确认前方无人畜。5.6.2 机器故障检查时应先停机，严禁割倒运转状态下检查。5.6.3 作业中严禁烟火。5.6.4 机器旋转部件、传动部件必须有防护罩装置。5.6.5 对拨禾轮、割刀等必须外露，同时又存在其功能相关的缠绕、剪切等危险的部件，应在明显处永久固定符合 GB10396 的安全标志。5.6.6 机器旋转部件必须有防护罩装置。5.6.7 有驾驶室的自走式油菜割晒机，驾驶室玻璃须采用安全玻璃。5.6.8 制动踏板应防滑，左右踏板应联锁且两脚蹬面应位于同一平面上。踏板的自由行程和储备行程应符合设计要求。驻车制动器锁定手柄锁定制动踏板必须可靠，没有外力不能松脱。联合收割机能可靠地停在 25%（14 3）的干硬纵向坡道上，对手操纵应不大于 400 N，对脚操纵应不大于 600 N。5.6.9 其他安全要求应符合 GB 10395.1 和 GB 10395.7 的规定。产品说明书 应符合 GB/T 9480 的规定。6 试验方法 产品性能试验 6.1.1 试验要求 6.1.1.1 试验地测区长度应在 20 m 以上，两端预备区不应小于 10 m，宽度应符合试验要求。6.1.1.2 割幅试验应至少由不同前进速度的 3 个测定区组成。6.1.1.3 机具在试验过程中不得改变工况。6.1.1.4 测定数据精确度，测定区长度应精确到 0.1 m，作业速度应精确到 0.1 m/s，接取割晒损失质量应精确到 0.5 g。6.1.2 作业条件测定 应按6.1条的要求，测量划区、立标杆；按GB/T 5262的规定，在作业地块中采用5点法确定检测点相关作业条件数据，如籽粒含水率、最低结荚高度、倒伏角度、单位面积籽粒质量等。6.1.3 试验项目及测试方法 6.1.3.1 测定项目 全国团体标准信息平台T/CAMA 482021 4 测定项目应包括自走式割晒机割幅、割茬高度、纯工作小时生产率、机具前进速度、损失、可靠性有效度、铺放角铺放角度差；每个项目应进行三次试验测定并求平均值。6.1.3.2 割幅 在测定区内，测量自走式油菜割晒机作业前、后测点处油菜待割晒区域边界与标杆的距离、，割幅计算方法为：=(1)式中：割幅，单位为米（m）。6.1.3.3 割茬高度 在测定区内，分别在割幅宽度上测定左、中、右三点的割茬高度2，割茬高度计算方法为：=1+2+33 (2)式中：割茬高度，单位为米（m）。6.1.3.4 纯工作小时生产率 单个行程按下式计算，再计算均值。=0.0001 /(3)式中：纯工作小时生产率，单位为米公顷每小时（hm2/h）；测定区长度，单位为米（m）；通过测定区的时间，单位为秒（s）。6.1.3.5 机具前进速度可按下式计算：=(4)式中：V机具前进速度，单位为米每秒（m/s）。6.1.3.6 损失率 在每个测区内随机选择5点，每点宽度为实际割晒作业割幅、长度为1 m的地块内人工将割晒机割倒铺放的油菜搬运走，然后拣起掉荚和漏割角果，脱粒清选干净后称量籽粒质量，换算成每平方米损失的质量，即为割晒机每平方米实际割晒损失量Wgs1，测5次取平均值。损失率可按下式计算：=1+(1)(5)式中：测定的割晒损失率，单位为百分率（%）；割幅，单位为米（m）；1每平方米实际损失量，单位为克每平方米（g/m2）；测定区内油菜经晾晒后脱粒的籽粒总质量，单位为克（g）。6.1.3.7 可靠性有效度 可靠性试验评定应按JB/T 6287的规定执行。全国团体标准信息平台T/CAMA 482021 5 6.1.3.8 铺放角 从测点处上、下铺层中各选一株油菜，用角度尺测量上层铺放角iu和下层铺放角id，铺放角计算方法为：=1(+2)=1 (6)式中：铺放角，单位为度（）;测点数量。6.1.3.9 铺放角度差 铺放角度差计算方法为：=1|=1 (7)式中：铺放角度差，单位为度（）；为上铺层油菜植株平均铺放角，单位为度（）；为下铺层油菜植株平均铺放角，单位为度（）。6.1.3.10 噪声 按JB/T 6268-2005中规定的试验方法进行。整机装配及焊接质量检查 通过空运转试验和行走试验，采用目测、压力试验机及配以相应工装、直尺等检测工具进行检查。外观与涂漆质量检查 按JB/T 5673的规定进行检查。安全要求 制动性能按GB/T 14248-2008的规定进行测定，其他安全要求按标准的规定配以相应的工具检测和采用目测进行。7 检测规则 出厂检验 7.1.1 每台自走式割晒机应经企业质量检验部门检验合格，签发合格证后，方可出厂。7.1.2 出厂检验项目见表 2。出厂检验对应的各个项目均合格后判定为合格。型式检验 7.2.1 有下列情况之一时，产品应进行型式检验：新产品定型鉴定及老产品转厂生产；正式生产后，结构、工艺、材料等有较大改变，可能影响产品性能；产品停产二年后，恢复生产；市场监督管理部门提出进行型式检验的要求。7.2.2 整机抽样应是企业最近一年内生产的，并经自检合格的产品。型式检验按表 2 规定的型式检验项目进行。检验项目按其重要性可分为：A 类、B 类和 C 类。抽样和判定方案见表 3。全国团体标准信息平台T/CAMA 482021 6 表2 检验项目分类 项目分类 检验项目 对应条款 出厂检验 型式检验 类 项 A 1 损失
