TGDCKCJH 036-2021 岗前酒精检测仪.pdf

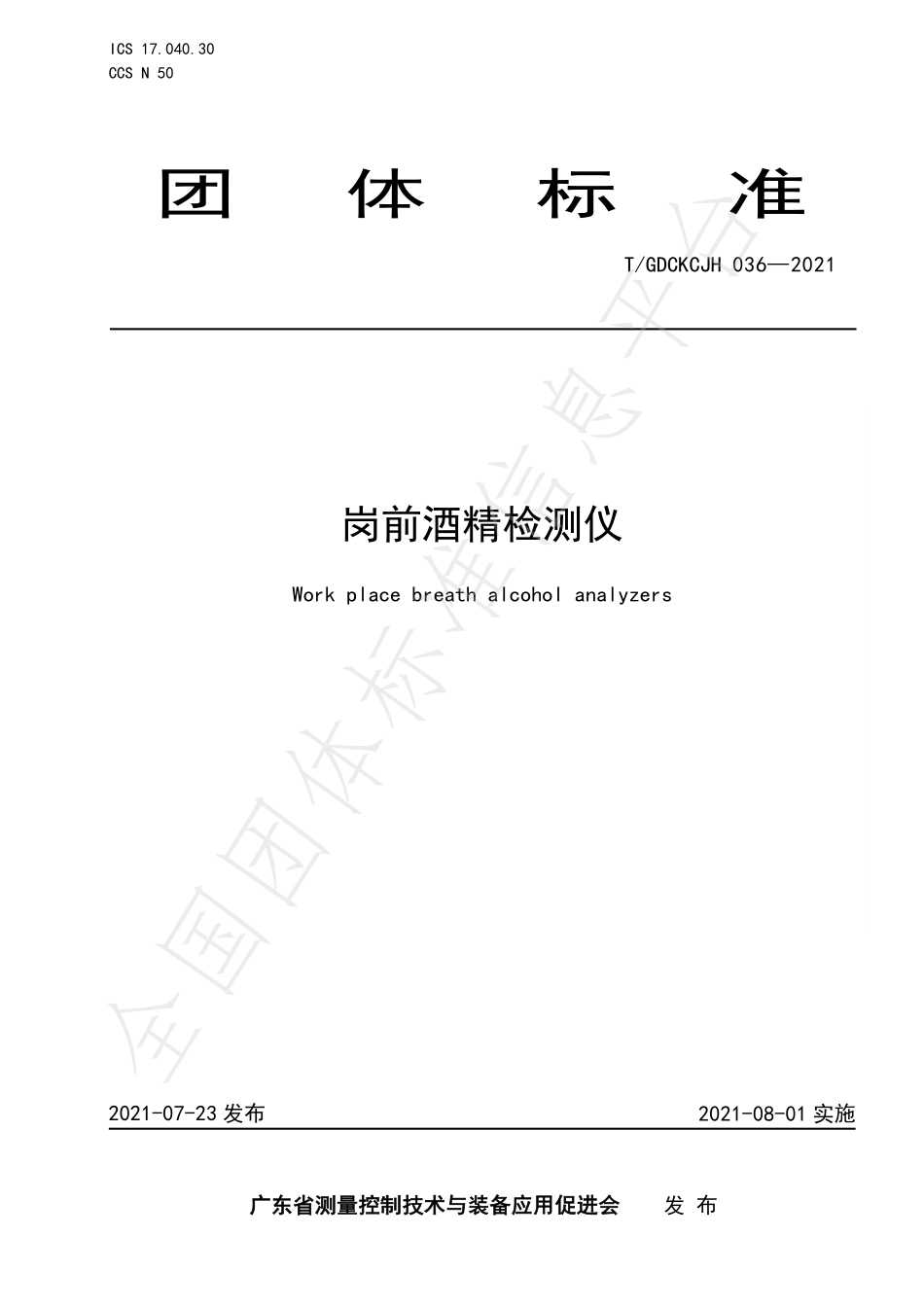

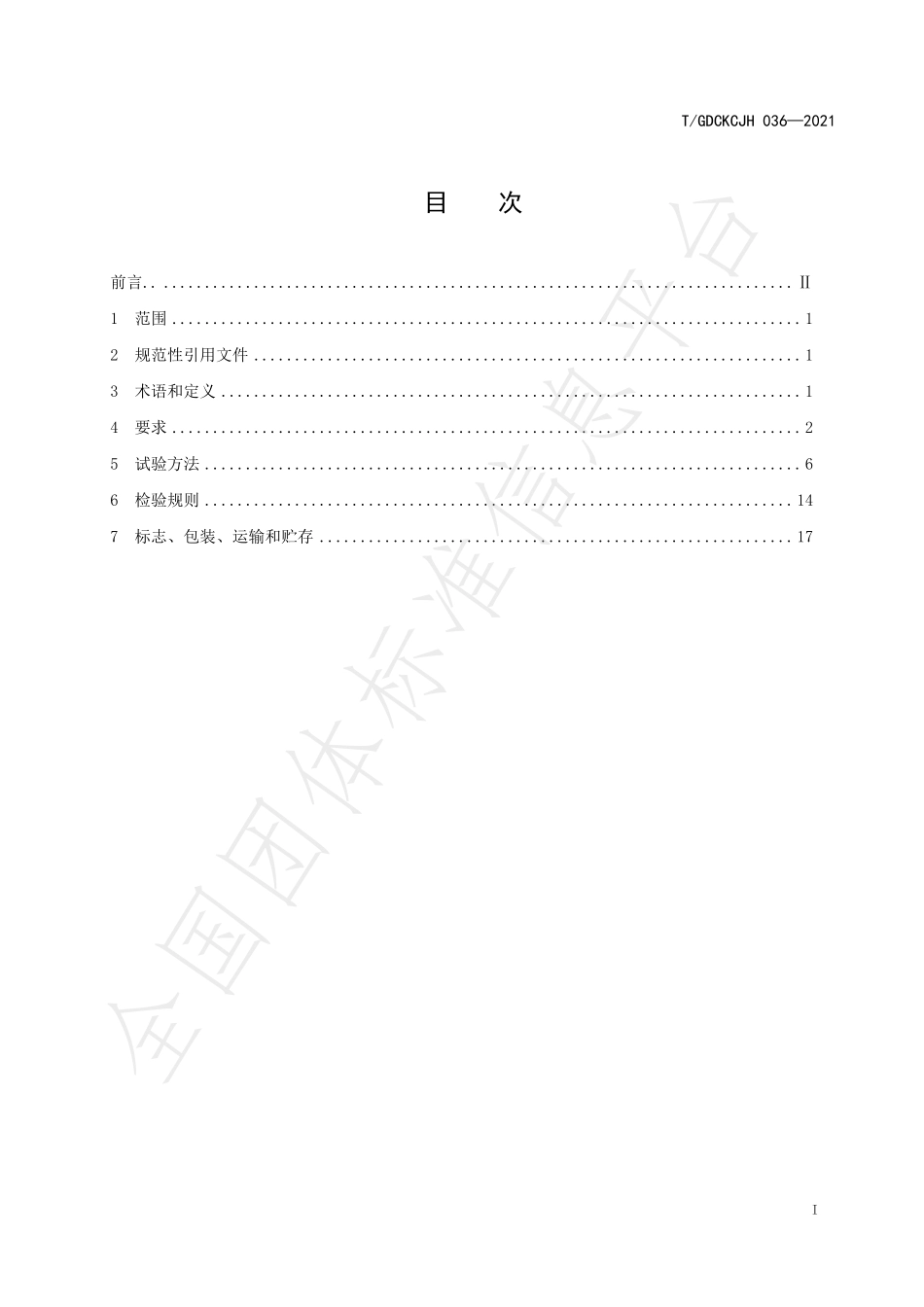

T/GDCKCJH 0362021 ICS 17.040.30 CCS N 50 岗前酒精检测仪 Work place breath alcohol analyzers 2021-07-23 发布 2021-08-01 实施 广东省测量控制技术与装备应用促进会广东省测量控制技术与装备应用促进会 发 布 全国团体标准信息平台全国团体标准信息平台T/GDCKCJH 0362021 I 目 次 前言.1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 要求.2 5 试验方法.6 6 检验规则.14 7 标志、包装、运输和贮存.17 全国团体标准信息平台T/GDCKCJH 0362021 II 前 言 岗前酒精检测仪目前尚无国家标准、行业标准，为规范产品的技术特性，确保产品质量，参考GB/T 212542017呼出气体酒精含量检测仪国家标准、JJG 6572019呼出气体酒精含量检测仪计量检定规程、JJF 17852019呼出气体酒精含量检测仪型式评价大纲等特制订本产品标准作为生产、检验、使用的质量依据。本文件按照 GB/T 1.12020标准化工作导则 第 1 部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由广东省测量控制技术与装备应用促进会提出并归口。本文件起草单位：佳思德科技(深圳)有限公司、广东省计量科学研究院、中国铁路广州局集团有限公司广州动车段、珠海航空有限公司。本文件主要起草人：潘卫江、崔厚祥、何哲瑜、王翔、林妮。本文件为首次发布。全国团体标准信息平台T/GDCKCJH 0362021 1 岗前酒精检测仪 1 范围 本文件规定了岗前酒精检测仪的术语与定义、要求、试验方法、检验规则、标志、包装、运输和贮存。本文件适用于岗前酒精检测仪的生产、检验。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T 191 包装储运图示标志 GB/T 2423.10 电工电子产品环境试验 第 2 部分：试验方法 试验 Fc：振动(正弦)GB/T 2423.11 电工电子产品环境试验 第 2 部分：试验方法 试验 Fd：宽频带随机振动一般要求 GB/T 65872012 电子测量仪器通用规范 GB/T 17626.22018 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T 17626.32016 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T 212542017 呼出气体酒精含量检测仪 JJF 10012011 通用计量术语及定义技术规范 JJG 6572019 呼出气体酒精含量检测仪 3 术语和定义 JJF 10012011 界定的以及下列术语和定义适用于本文件。3.1 岗前酒精检测仪 work place breath alcohol analyzers 员工在上岗前，在规定的温度、湿度和气压条件下，快速定性或半定量地测量呼出气体中乙醇含量的仪器。3.2 呼出气体酒精含量 breath alcohol concentration；BrAC 每升呼出气体中的乙醇含量，单位为 mg/L。全国团体标准信息平台T/GDCKCJH 0362021 2 3.3 血液酒精含量 blood alcohol concentration；BAC 每 100mL 血液中的乙醇含量，单位为 mg/100mL。3.4 最大吹气时间 maximum blow time 向岗前酒精检测仪进行吹气测量时，能够启动并完成一次测量的从开始吹气到吹气结束的最大时间。3.5 最小吹气流量 minimum flow rate 向岗前酒精检测仪进行吹气测量时，从模拟装置中出来的能够完成一次测量的最小的吹气流量，单位为 L/min。3.6 测量时间 test time 岗前酒精检测仪从开始吹气到开始得到或显示测量结果的时间，包括吹气、采样、分析及得到或显示结果等过程。3.7 恢复时间 recovery time 岗前酒精检测仪完成一次测量后到可以进行下一次测量之间的需要等待的时间。3.8 记忆残留效应 memory or residual effect 在两个低浓度气体进样之间插入一个高浓度气体进样，在岗前酒精检测仪得到的两个低浓度气体示值之间的差值。3.9 酒精模拟装置 alcohol simulator 可以产生稳定浓度的乙醇气体的装置。可以是 JJG 6572019 附录 A 及附录 B 中提到的乙醇气体发生装置或常用的湿式酒精模拟器。4 要求 4.1 工作环境要求 4.1.1 工作温度范围：0+50。4.1.2 大气压：600hPa1060hPa。4.1.3 环境湿度：20%RH95%RH。4.2 一般要求 全国团体标准信息平台T/GDCKCJH 0362021 3 4.2.1 岗前酒精检测仪的测量结果单位用 mg/100mL BAC 表示，其与 mg/L BrAC 单位之间的换算关系为 BACBrAC2200。4.2.2 岗前酒精检测仪各部件表面应光洁、平整，不应有明显的机械损伤和镀层破坏，显示应清晰，无缺损现象；各控制件必须安装牢固、操作灵活。4.3 功能要求 4.3.1 电压下限值报警功能 当供电电压低于岗前酒精检测仪说明书规定的电压下限值时，岗前酒精检测仪应能发出报警信号。4.3.2 连续工作时间 采用内置电池供电时，可以连续工作不少于 8h 或连续测量不少于 500 次。4.4 电气安全性 采用交流电源供电的仪器：a)绝缘电阻：不小于 10M；b)介电强度：不小于 1.5kV；c)泄漏电流：交流0.7mA。4.5 测量距离 可实现非接触式测量，且吹气时人体的嘴与岗前酒精检测仪吹气口之间距离不小于 5cm 时能完成测量。4.6 测量结果表示 岗前酒精检测仪的测量结果可以用“有酒精”或“无酒精”表示，也可以用数值表示。准确度检验时应用数值来表示，单位为 mg/100mL BAC。4.7 启动测量的方式 无人值守的岗前酒精检测仪通过吹气来启动一次测量，测量完成后能够自动进入到下一次测量等待状态。有人值守时可以通过按键或其他方式来启动一次测量。4.8 最大吹气时间 岗前酒精检测仪工作时应该容易吹气，最大吹气时间不超过 2s。4.9 最小吹气流量 全国团体标准信息平台T/GDCKCJH 0362021 4 岗前酒精检测仪工作时应该容易吹气，最小吹气流量不超过 15L/min。4.10 测量时间 在参考工作条件下，岗前酒精检测仪工作时测量时间应不超过 5s。4.11 最低检测浓度 岗前酒精检测仪的最低检测浓度为 5mg/100mL，其测量结果应符合表 1 的要求。表 1 最低检测浓度 岗前酒精检测仪与酒精模拟装置出气口之间距离 cm 标准乙醇气体浓度 C mg/100mL BAC 测量结果 5 5 有酒精或读数为1mg/100mL 5 0 无酒精或读数为 0mg/100mL 4.12 最大允许误差 岗前酒精检测仪的最大允许误差应符合表 2 的要求。表 2 最大允许误差 岗前酒精检测仪与酒精模拟装置出气口之间距离 cm 标准乙醇气体浓度 C mg/100mL BAC 最大允许误差 mg/100mL BAC 5 20 10 4.13 恢复时间 当通以 40mg/100mL 的乙醇气体后，岗前酒精检测仪恢复时间不应大于 5s。4.14 测量范围 岗前酒精检测仪的测量范围应满足 0mg/100mL BAC100mg/100mL BAC，测量结果超出范围时应有提示。4.15 分辨力 岗前酒精检测仪分辨力为 1mg/100mL BAC。4.16 记忆残留效应 在对 0mg/mL 的乙醇气体进行两次测试之间，注入一次 40mg/mL 的乙醇气体，岗前酒精检测仪的全国团体标准信息平台T/GDCKCJH 0362021 5 两次低浓度的测量结果均应为无酒精或 0mg/mL。4.17 扩展功能要求 4.17.1 拍照 测量时，设备可以拍下被测人吹气完成瞬间的照片并保存在设备内，照片分辨率至少应达到 100万像素，照片能清晰显示出被测人脸部的完整面貌及吹气动作，以作为该人完成吹气测量的依据。4.17.2 身份识别 设备上配备有指纹识别、键盘、人脸识别、读卡器等身份识别装置，可以通过其中一种或多种方式来进行身份识别，以方便测量结果与被测人身份之间实现关联。4.17.3 数据上传 岗前酒精检测仪应能够通过有线或无线传输方式，将数据上传到管理系统，上传不成功的数据应具有续传的功能。4.18 环境温度 4.18.1 高温工作条件 岗前酒精检测仪在 50时，应能正常工作，其允许误差应符合 4.12 的要求。4.18.2 高温贮存极限 岗前酒精检测仪应能承受 60高温贮存试验。试验后，岗前酒精检测仪应无锈蚀、裂纹、涂覆层剥落等损伤；标志应清晰；紧固部位无松动；塑料件应无起泡、开裂以及变形现象；在 5.1 中所述的参考工作条件下恢复 2h 后，再进行测试，其示值误差应符合 4.12 的要求。4.18.3 低温工作条件 岗前酒精检测仪在 0时，应能正常工作，其示值误差应符合 4.12 的要求。4.18.4 低温贮存极限 岗前酒精检测仪应能承受-25低温贮存试验。试验后，岗前酒精检测仪应无锈蚀、裂纹、涂覆层剥落等损伤；标志应清晰；紧固部位无松动；塑料件应无起泡、开裂以及变形现象；在参考工作条件下恢复 2h 后，再进行测试，其示值误差应符合 4.12 的要求。4.19 抗振动性能 按 5.19 的方法进行振动试验。试验后，岗前酒精检测仪机械构件不应有破裂、明显变形或紧固件松动等现象；在参考工作条件下的示值误差应符合 4.12 的要求。全国团体标准信息平台T/GDCKCJH 0362021 6 4.20 抗碰撞性能 按 5.20 的方法进行碰撞试验。试验后，岗前酒精检测仪机械构件应无破裂，明显变形；电气部件应无明显位移或脱落现象；在参考工作条件下的示值误差应符合 4.12 的要求。4.21 静电放电抗扰度 岗前酒精检测仪在开机状态下进行静电放电抗扰度试验，静电放电抗扰度试验等级为 3 级，试验中及试验后岗前酒精检测仪不应出现电气故障，试验后功能应恢复正常。在参考工作条件下的示值误差应符合 4.12 的要求。4.22 射频电磁场辐射抗扰度 岗前酒精检测仪在开机状态下进行射频电磁场辐射抗扰度试验，射频电磁场辐射抗扰度试验等级为 3 级，试验中及试验后岗前酒精检测仪不应出现电气故障，试验后功能应恢复正常。在参考工作条件下的示值误差应符合 4.12 的要求。5 试验方法 5.1 参考工作条件 参考工作条件如下：温度：235(参照 JJG 6572019)；湿度：20%RH80%RH(参照 JJG 6572019)；大气压：86kPa106kPa；周围无影响岗前酒精检测仪正常工作的气体和电磁场；试验用的标准气体应符合国家相关标准要求。5.2 外观检查 目视检查岗前酒精检测仪的外观，应符合 4.2.2 要求。5.3 功能要求试验 5.3.1 电压下限值报警功能 接通岗前酒精检测仪电源(额定电压值)，利用电压调节器，逐渐降低电压，当电压降至额定电压下限值时，检查岗前酒精检测仪是否有报警信号。5.3.2 连续测试功能 对于内置电池工作的岗前酒精检测仪，将仪器靠近酒精模拟装置出气口，采用 0mg/100mL 的酒全国团体标准信息平台T/GDCKCJH 0362021 7 精气体，开始多次测量，应符合 4.3.2 要求。5.4 电器安全性 5.4.1 绝缘电阻*试验 5.4.1.1 预处理 不对岗前酒精检测仪供电，开关置于接通位置。5.4.1.2 试验方法 分别在电源导电电路和机壳及外部可触及导电部分之间施加 500V 直流试验电压，稳定 5s 后，测量绝缘电阻，应符合 4.4 a)要求。5.4.2 介电强度试验 5.4.2.1 预处理 同 5.4.1.1。
