TZACA 045-2022 无负压给水设备.pdf

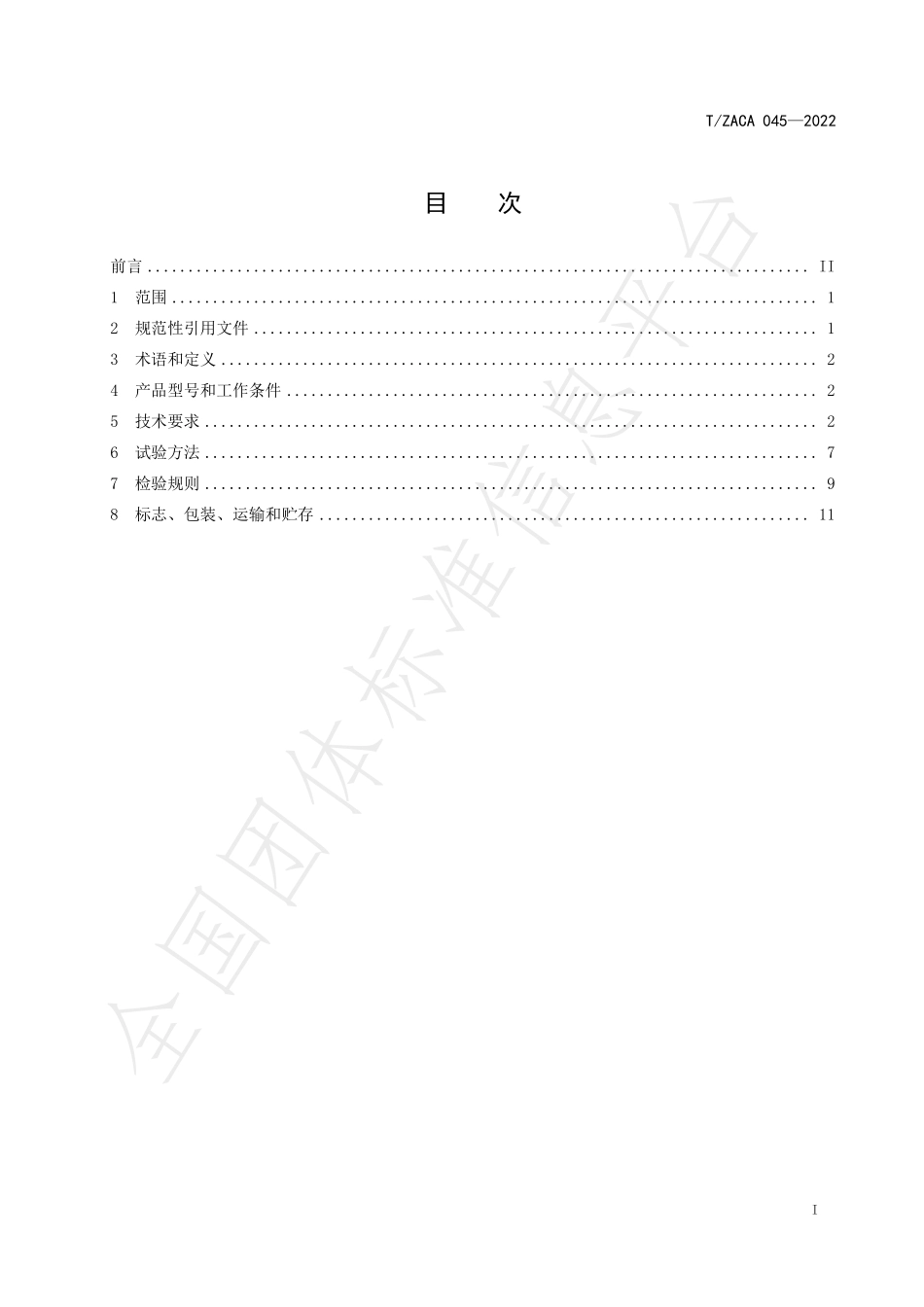

ICS 91.140.60CCS ZACAP 40T/ZACA 0452022 无负压给水设备 Non-negative pressure water supply equipment 2022-07-12 发布2022-07-15 实施浙江省质量合格评定协会发 布 团体标准全国团体标准信息平台全国团体标准信息平台T/ZACA 0452022 I 目次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.2 4 产品型号和工作条件.2 5 技术要求.2 6 试验方法.7 7 检验规则.9 8 标志、包装、运输和贮存.11 全国团体标准信息平台T/ZACA 0452022 II 前言 本文件按照GB/T 1.12020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本文件由浙江省质量合格评定协会提出并归口。本文件主要起草单位：浙江润博节能环保设备有限公司。本文件参与起草单位：浙江省质量合格评定协会、浙江润博节能科技有限公司、迈勒科（杭州）环保科技有限公司、平湖市绿能环保工程咨询有限公司、平湖市钛镁环保科技有限公司、盛荣新材料科技（嘉兴）有限公司、嘉兴市建筑工业学校、杭州新林达自动化科技有限公司。本文件主要起草人：袁显、张武壕、孟叮、史少礼、彭才良、徐敏慎、王琦、严敏、黄春明、张成斌、俞佳军、戴亦军。本文件首次发布。全国团体标准信息平台T/ZACA 0452022 1 无负压给水设备 1 范围 本文件规定了无负压给水设备的术语和定义、产品型号和工作条件、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本文件适用于设计压力为0.60MPa的生活和生产给水系统的无负压变频恒压供水设备。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 191 包装储运图示标志 GB/T 223 钢铁及合金化学分析方法 GB/T 755 旋转电机定额和性能 GB/T 2423.1 电工电子产品环境试验 第2部分：试验方法 试验A:低温 GB/T 2423.2 电工电子产品环境试验 第2部分：试验方法 试验B:高温 GB/T 2423.3 电工电子产品环境试验 第2部分：试验方法 试验Cab:恒定湿热试验 GB/T 3047.1 高度进制为20mm 的面版、架和柜的基本尺寸系列 GB/T 3482 电子设备雷击试验方法 GB/T 37972016 电气控制设备 GB 4208 外壳防护等级(IP代码)GB/T 5657 离心泵技术条件(III)GB 5749 生活饮用水卫生标准 GB/T 5750 生活饮用水标准检验方法 GB/T 8163 输送流体用无缝钢管 GB 9969 工业产品使用说明书 总则 GB/T 11170 不锈钢多元素含量的测定火花放电原子发射光谱法(常规法）GB/T 12238 法兰和对夹连接弹性密封蝶阀 GB/T 13306 标牌 GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T 20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法(常规方法)GB/T 20124 钢铁氮含量的测定惰性气体熔融热导法(常规方法)GB/T 260032010 无负压管网增压稳流给水设备 GB/T 29529 泵的噪声测量与评价方法 GB 50236 现场设备、工业管道焊接工程施工规范 GB 50242 建筑给水排水与采暖工程施工质量验收规范 CJ/T 160 双止回阀倒流防止器 CJ/T 2652016 无负压给水设备 CJ/T 352 微机控制变频调速给水设备 JB/T 81 板式平焊钢制管法兰 JB/T 8937 对夹式止回阀 NB/T 47065.1 容器支座 第1部分：鞍式支座 YB/T 5092 焊接用不锈钢丝 生活饮用水输配水设备及防护材料卫生安全评价规范 全国团体标准信息平台T/ZACA 0452022 2 3 术语和定义 GB/T 26003、CJ/T 265界定的术语和定义适用于本文件。4 产品型号和工作条件 产品型号 型号应采用下列命名方式：WWG()-1 2 3 4 5 1WWG:无负压变频恒压供水设备；2结构型式代号，无字母-基本型；A、B、C-设备结构改变型；3额定供水流量（m3/h)；4额定扬程（m）；5泵的台数。工作条件 设备在下列环境条件下应连续可靠地运行：a)环境温度：540；b)相对湿度：小于 90%RH（20）；c)振动：振动加速度最大不应超过 5m/s2，振动频率：10Hz150Hz；d)设备倾斜角度：小于 5；e)电源：三相五线制，电压：（38038）V，频率：（502）Hz；f)海拔高度：不大于 1000m，当海拔高度大于 1000m 时应说明；g)设备周围应无导电或爆炸性尘埃、无腐蚀金属或破坏绝缘的气体或蒸汽。5 技术要求 材料要求 5.1.1 设备的稳流补偿器、真空抑制器、压力罐、管路、法兰以及阀门的阀芯等部件应采用不锈钢材料，化学成分不应低于 06Cr19Ni10 的要求。5.1.2 设备应保证对水质无二次污染，且应符合 GB/T 17219 和生活饮用水输配水设备及防护材料卫生安全评价规范的要求。5.1.3 不锈钢设备螺栓、垫圈及螺母应与被紧固件材质相同。外观质量 5.2.1 设备表面应平整、匀称，外观不应有磕碰、划伤、局部变形等缺陷，涂层不应有脱落、剥离、起泡、流痕等缺陷。5.2.2 不锈钢设备表面应做镜面或喷砂酸洗钝化处理。性能要求 5.3.1 无负压功能 设备应具有无负压功能，设备运行时不应对市政给水管网或有压管网产生负压影响。5.3.2 全封闭、稳流补偿功能 设备应为全封闭结构，输送的水不应与大气相通，并且在全封闭的基础上，应能保证短时用水量大于市政管网给水量时，稳流补偿器中的储备水应及时补充供到用户，起到稳定和调节流量的功能。全国团体标准信息平台T/ZACA 0452022 3 5.3.3 设备供水能力 额定状态下，工作泵投入正常运行后，实测设备流量和扬程不应小于标定值的95%。5.3.4 无水自动停机、有水自动开机保护功能 当市政给水管网供水不足时，设备稳流补偿器中的水位低于液位传感器时，设备应自动停机保护，并低水位报警；当水位恢复后应自动启动。5.3.5 小流量保压功能 用水低峰或夜间，当用水量低于设备额定供水流量的1%时应自动实现小流量停泵保压功能。5.3.6 压力控制误差 设备应具有恒压功能，恒压供水时，压力控制误差不应超过0.01MPa。5.3.7 水泵自动切换功能 设备配置两台及以上的水泵时，水泵应自动切换运行，且切换设定的时间误差不应超过10s。5.3.8 连续运行功能 设备在额定供水流量及扬程条件下，连续运转不少于12h后，部件不应产生影响正常运行的故障，且水泵运转无杂音和其他异常现象。5.3.9 设备启、停控制功能 设备应具有手动、自动和远程操作的启动、停止功能。5.3.10 备用泵自动投入运行功能 设置备用泵的设备，工作泵出现故障时，备用泵应能自动投入运行，且故障泵报警。水泵应自动切换交替运行。5.3.11 超压、低压保护功能 当设备出口压力超过设定值时，设备应自动停机，并超压报警；当所有水泵工频运行时仍达不到设定出口压力值时，设备应自动停机，并低压报警。超压、低压消除后应能自动恢复正常运行。5.3.12 传感器故障保护报警功能 设备应具有传感器异常停机保护功能，应保证设备在运行过程中出现传感器异常时自动停机并传感器异常报警。5.3.13 变频器故障泵工频运行功能 当变频器发生故障时，设备应自动切换到手动控制模式，工频运行并对变频器故障报警。5.3.14 设备的耐压强度 设备在承受设计压力的2倍且不低于0.6MPa的压力下运行30分钟后，应无渗漏、无变形或损坏。5.3.15 噪声 设备正常运行时，噪声不应大于配套水泵机组的噪声，单泵噪声应符合GB/T 29529的规定。5.3.16 小型泵自动启动功能 当用水量低于20%且高于1%的设备额定供水流量时，设备应自动进入大泵停止小型泵开启的状态。当用水量高于20%的设备额定供水流量时，设备应自动转入大泵供水。5.3.17 远程监测、监控、监视功能 设备应具备远程监测、监控功能，设有远程监视功能的设备应在监控中心实现监视功能。全国团体标准信息平台T/ZACA 0452022 4 5.3.18 自动保护功能 设备应具备电源过压、欠压、缺相、短路、过流等故障报警及自动保护功能，对可恢复的故障应自动或手动消除，恢复正常运行。稳流补偿器 5.4.1 稳流补偿器的设计压力不应低于直接串接的市政给水管网的最大给水压力，设计压力为 0.6MPa。5.4.2 稳流补偿器设计和制造应按常压容器确定。5.4.3 稳流补偿器设计时应根据市政管网给水量以及设备额定供水流量，对稳流补偿器容积进行以下计算和校核：a)市政管网给水量大于设备设计供水流量时，稳流补偿器容积可按 30s300s 的设计流量确定，稳流补偿器性能参数宜符合表 1 的规定；b)市政管网给水量在短时或瞬时小于设备额定供水流量时，稳流补偿器应起到调节流量差额的作用，稳流补偿器补偿容积应符合供水调峰要求；c)稳流补偿器最大调节容积按 CJ/T 265 中 5.4.2.3 执行，总容积率按 CJ/T 265 中 5.4.2.4 执行。表1 稳流补偿器性能参数 序号 规格型号 主要结构尺寸 mm 总容积 L 最大调节容积 L 公称直径 长度 1 DN6001300 600 1300 339 288 2 DN8001500 800 1500 687 584 3 DN10002000 1000 2000 1439 1223 4 DN12002400 1200 2400 2487 2114 注：其他规格型号双方确认。5.4.4 稳流补偿器承压焊缝，应采用氩弧焊或自动电弧焊。焊丝应符合 YB/T 5092 的要求。焊接时应采用惰性气体保护，焊接高度不小于母材厚度。焊缝与母材应圆滑过渡，表面不得有裂纹、未焊透、未熔合、咬边、表面气孔、弧坑、未填满和肉眼可见的夹渣等缺陷。承压对接焊缝应采用无损检测。5.4.5 稳流补偿器底部应设泄水装置，顶部应设置吊耳。5.4.6 稳流补偿器支座应符合 NB/T 47065.1 的规定。真空抑制器 5.5.1 真空抑制器规格应与稳流补偿器配套选用，并应符合表 2 的规定。表2 真空抑制器规格 单位为毫米 稳流补偿器公称直径 DN600 600DN1000 DN1000 真空抑制器规格 DN150 DN200 DN250 5.5.2 真空抑制器应具有数显及预警功能，以及与控制柜间的信号传输功能。控制柜 5.6.1 一般要求 5.6.1.1 控制柜尺寸应符合 GB/T 3047.1 的规定。5.6.1.2 控制柜表面应平整、匀称，焊接处应均匀牢固,不应有明显歪斜、翘曲、变形或烧穿等缺陷，外观应符合 CJ/T 352 的规定。全国团体标准信息平台T/ZACA 0452022 5 5.6.1.3 控制柜表面涂层不应有眩目反光，颜色应均匀一致、整洁美观，不应有脱漆、起泡、裂缝、皱纹和流痕等现象。5.6.1.4 控制柜内部配件应装配合理、结构紧凑、维修方便。接线点应牢固，布线应符合设计图样及产品标准的规定。5.6.1.5 电气、电子元件应符合产品标准的规定，应有产品质量合格证。5.6.1.6 控制柜内主电路母线与绝缘导线颜色标记应符合表 3 的规定。表3 导线颜色 电路类型 相序 颜色标记 交流 A相 黄色 B 相 绿色 C 相 红色 零线或中性线 淡蓝色 安全用接地线 黄绿双色 直流 正极 棕色 负极 蓝色 接地中线 淡蓝色 5.6.1.7 控制柜顶部应设吊耳。5.6.1.8 控制柜柜体底部应具有与基础固定的安装孔。5.6.1.9 控制柜室内安装时，防护等级不
