HGT 3605-1999 聚氯醚树脂稀溶液粘数和特性粘数测定.pdf

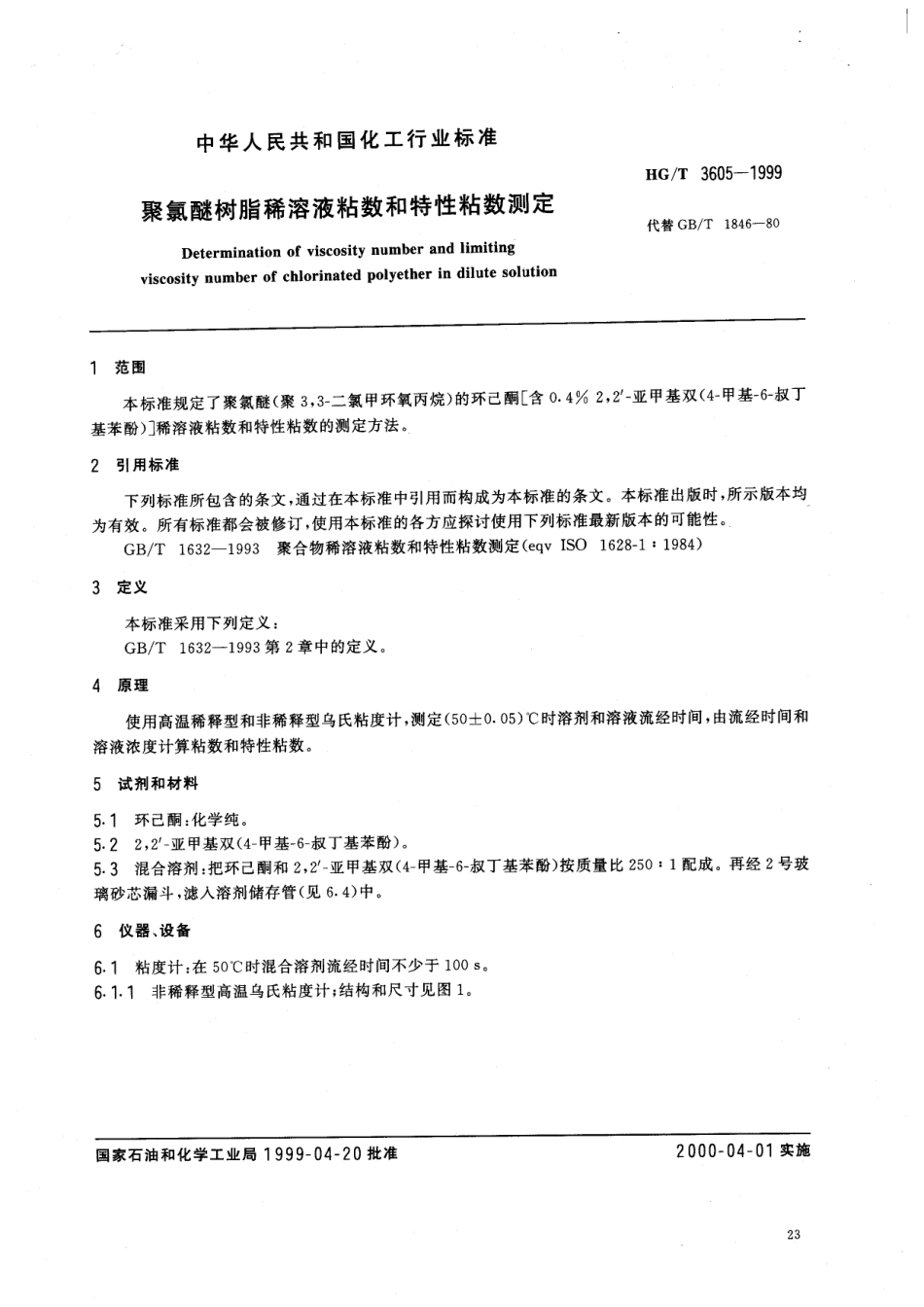

中华人民共和国化工行业标准HG/T3605-1999聚氯醚树脂稀溶液粘数和特性粘数测定代替GB/T1846-80Determination of viscosity number and limitingviscosity number of chlorinated polyether in dilute solution1范围本标准规定了聚氯醚（聚3,3-二氯甲环氧丙烷）的环已酮含0.4%2,2-亚甲基双(4-甲基-6-叔丁基苯酚)门稀溶液粘数和特性粘数的测定方法。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1632一1993聚合物稀溶液粘数和特性粘数测定(eqv IS(01628-1：1984)3定义本标准采用下列定义：GB/T1632一1993第2章中的定义。4原理使用高温稀释型和非稀释型乌氏粘度计，测定(50士0.05)时溶剂和溶液流经时间，由流经时间和溶液浓度计算粘数和特性粘数。5试剂和材料5.1环己酮：化学纯。5.22,2-亚甲基双(4-甲基-6-叔丁基苯酚)。5.3混合溶剂：把环己酮和2,2-亚甲基双(4-甲基-6-叔丁基苯酚)按质量比250：1配成。再经2号玻璃砂芯漏斗，滤入溶剂储存管（见6.4）中。6仪器、设备6.1粘度计：在50时混合溶剂流经时间不少于100s。6.1.1非稀释型高温乌氏粘度计：结构和尺寸见图1。国家石油和化学工业局1999-04-20批准2000-04-01实施23HG/T3605-19992224/29开口1855图3溶剂储存管6.5秒表：分度0.1s。6.6容量瓶：25mL(B级)。6.7分度移液管：10mL(A级)。6.8针筒：50mL或20mL。6.9甘油浴一套：温度(120士2)。6.10玻璃砂芯漏斗：2号烧结玻璃。6.11聚四氟乙烯管：外径约2mm,长约50cm,若干根。6.12分析天平：感量0.0001g。7操作步骤7.1方法A使用非稀释型高温乌氏粘度计7.1.1混合溶剂流经时间t。的测定7.1.1.1在粘度计的2#、3#管上接上乳胶管，将聚四氟乙烯管从6#管中插入，至A球凸出底部，将粘度计垂直置于恒温水槽中，水面高过D球5cm。7.1.1.2经1#管中的过滤杆，将约10mL混合溶剂(5.3)滤入干净的粘度计中（粘度计清洗见GB/T1632-1993附录A)。26
