HGT 2946-2011 橡胶奶头.pdf

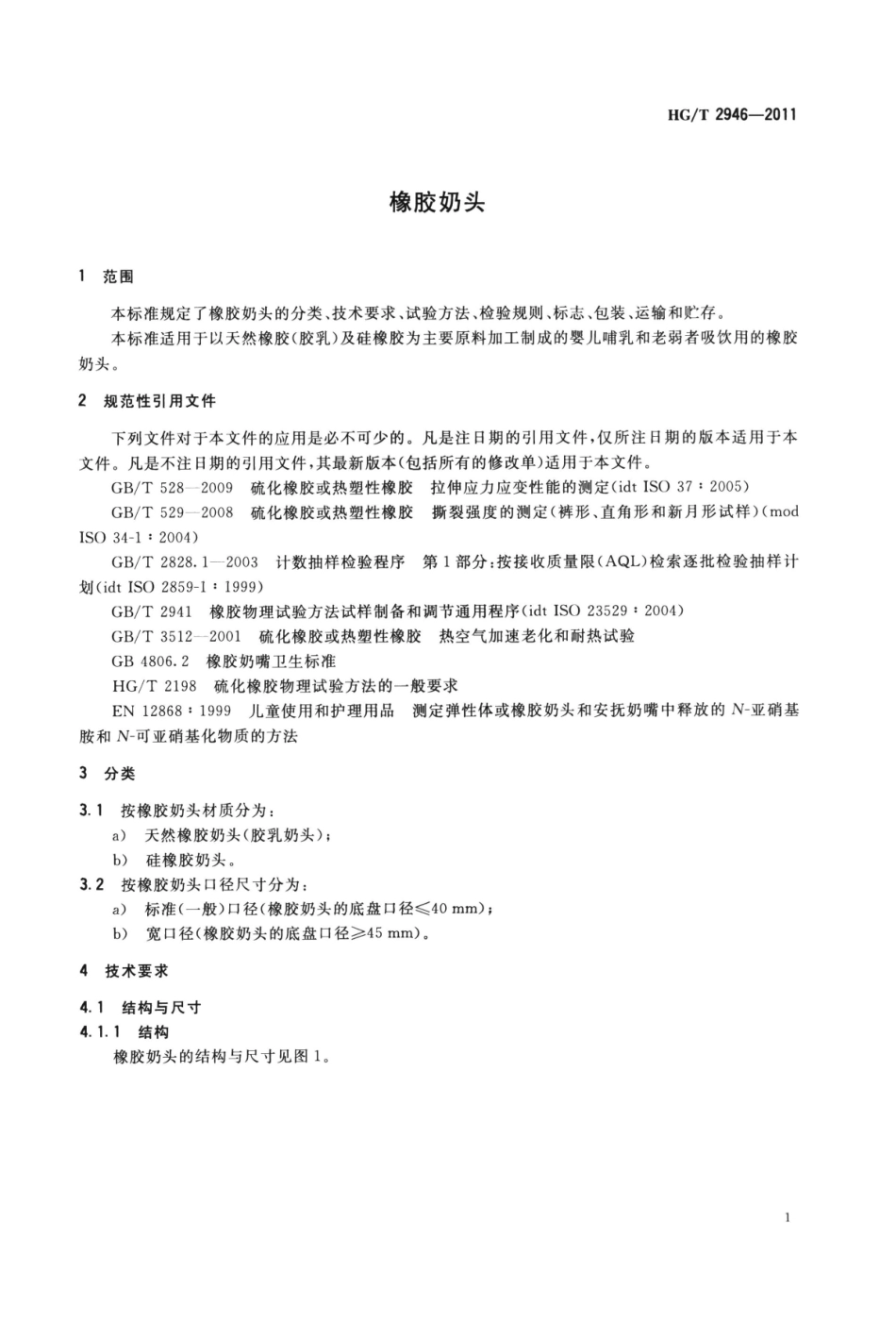

1CS83.140.99G45备案号：34535-2012HG中华人民共和国化工行业标准HG/T2946-2011代替H(;2916-1984橡胶奶头Rubber nipple2011-12-20发布2012-07-01实施中华人民共和国工业和信息化邵发布HG/T2946-2011橡胶奶头1范围本标准规定了橡胶奶头的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于以天然橡胶（胶乳）及硅橡胶为主要原料加工制成的婴儿哺乳和老弱者吸饮用的橡胶奶头。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T528一2009硫化橡胶或热塑性橡胶拉伸应力应变性能的测定(idt IS037：2005)GB/T529一2008硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样）(modIS034-1:2004)GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限(AQL)检索逐批检验抽样计划(idt IS02859-1：1999)GB/T2941橡胶物理试验方法试样制备和调节通用程序(idt IS023529:2004)GB/T3512一2001硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB4806.2橡胶奶嘴卫生标准HG/T2198硫化橡胶物理试验方法的一般要求EN12868:1999儿童使用和护理用品测定弹性体或橡胶奶头和安抚奶嘴中释放的N-亚硝基胺和N-可亚硝基化物质的方法3分类3.1按橡胶奶头材质分为：a)天然橡胶奶头（胶乳奶头）：b)硅橡胶奶头。3.2按橡胶奶头口径尺寸分为：a)标准（一般）口径（橡胶奶头的底盘口径40mm):b)宽口径（橡胶奶头的底盘口径45mm)。4技术要求4.1结构与尺寸4.1.1结构橡胶奶头的结构与尺寸见图1。1HG/T2946-20114.4卫生性能橡胶奶头的卫生质量应符合GB4806.2的规定。4.5N-亚硝基胺和N-可亚硝基化物质橡胶奶头的N-亚硝基胺的释放量不得超过0.O1mg/kg,N-可亚硝基化物质的释放量不得超过0.1mg/kg。橡胶奶头中有释放量限量要求的N-亚硝基胺清单见规范性附录A。5试验方法5.1结构及尺寸的测定橡胶奶头的实际使用高度用精度不小于0.1mm的量具测定。5.2外观检查外观用目视法检查，借助于精度不小于0.02mm的量具进行测量。5.3物理性能的测定5.3.1试样制备橡胶奶头胶料的物理性能试验的试样制备按GB/T2941和HG/T2198的规定执行。5.3.2拉伸强度、拉断伸长率、扯断永久变形的测定拉伸强度、拉断伸长率、扯断永久变形的测定按GB/T528一2009的规定执行，采用1型裁刀。当试样厚度未达到测试方法标准时，按试样实际厚度试验。5.3.3热空气老化性能的测定橡胶奶头热空气老化试验按GB/T3512一2001进行，按式(1)计算老化系数K。老化温度：(70士1)，老化时间72h。62Xe2K,=81Xe1(1）式中：8一试样老化前的拉伸强度，单位为兆帕(MPa):62一试样老化后的拉伸强度，单位为兆帕(MPa);1一试样老化前的拉断伸长率，以%表示；E2-试样老化后的拉断伸长率，以%表示。5.3.4撕裂强度的测定撕裂强度的测定按GB/T529-2008的规定执行，采用直角形裁刀，割口。5.4卫生性能的测定橡胶奶头的卫生性能项目试验按GB4806.2的规定执行。5.5V-亚硝基胺和V-可亚硝基化物质的测定N-亚硝基胺和N-可亚硝基化物质的释放量的测定按EN12868:1999的规定执行。6检验规则6.1检验分类产品检验分为型式检验和出厂检验。6.1.1型式检验型式检验按照表2、表3中全部项目要求进行。有下列条件之一时，必须进行型式检验：a)原材料、配方或生产工艺有重大变化时；b)新办工厂首批生产或停产三个月以上，恢复生产时：c)正常生产时，每六个月不得少于一次型式检验；3
