HGT 3135-2009 全自动固定床钠离子交换器.pdf

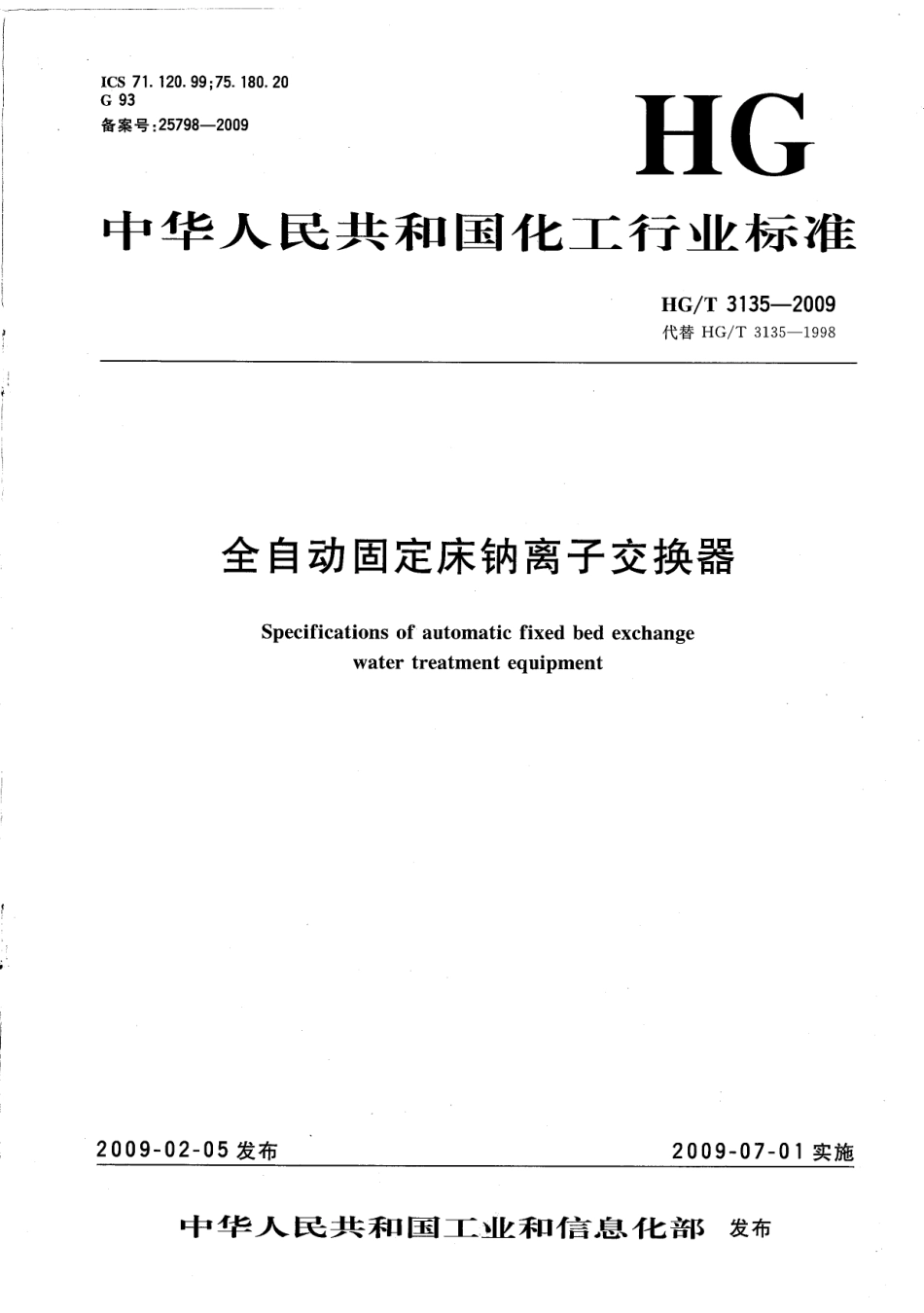

ICS71.120.99;75.180.20G93备案号：25798-2009HG中华人民共和国化工行业标准HG/T3135-2009代替HG/T3135-1998全自动固定床钠离子交换器Specifications of automatic fixed bed exchangewater treatment equipment2009-02-05发布2009-07-01实施中华人民共和国工业和信息化部发布HG/T3135-2009全自动固定床钠离子交换器1范围本标准规定了全自动固定床钠离子交换器的定义、分类与型号、技术要求、试验及其方法、验收规则、标志、包装和贮运。本标准适用于工作压力不大于0.6MPa,采用多路阀自动控制的固定床钠离子交换器。本标准不适用于流动床、移动床、浮动床钠离子交换器，也不适用于非自动控制的固定床钠离子交换器。本标准规定了全自动固定床钠离子交换器进水水质预处理和出水水质以终端系统要求匹配的原则2引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适合于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB1576工业锅炉水质GB/T5462工业盐GB/T13384机电产品包装通用技术条件GB/T136590017强酸性苯乙烯系阳离子交换树脂GB/T13922.1,水处理设备性能试验总则GB/T13922.2水处理设备性能试验离子交换设备JB/T2932一1999水处理设备技术条件JC/T587纤维缠绕增强塑料贮罐3术语下列术语和定义适用于本标准。3.1硬度hardness指溶解于水中但易于形成沉淀物的高价阳离子，在天然水中主要是钙、镁两种离子的总浓度。3.2原水raw water指进入离子交换系统的地表水、地下水、自来水、循环水、中水及其他工艺用水。3.3软化水ion exchange resin除掉大部分或全部钙、镁离子后的水。3.4软化反应soften reaction指水中的钙、镁离子与交换树脂上的钠离子进行等电荷交换的反应。3.5钠型阳离子交换树脂consumption of salt由高分子共聚物与活性基团采用化学合成方法制成的其可交换离子为钠离子时称为钠型阳离子交1HG/T3135-2009换剂，具有与溶液中同电荷的离子相互交换的功能，其交联度不应低于7。3.6再生剂用量own utility rate of water恢复钠型离子交换树脂1mol的交换容量所需要的氯化钠的克数。3.7再生剂浓度regeneration dose concentration恢复钠型离子交换树脂的交换容量所需要的氯化钠溶液的最佳浓度，进入交换罐前的再生液浓度应达到饱和状态。3.8再生液流量regeneration liquid flow rate指恢复交换树脂的最大交换容量所需要的再生液流量3.9自用水率own utility rate of water同一周期内非制水的反洗、再生、置换、正洗等过程所耗水量之和占设备周期内制软化水总量的百分比。3.10工作压力working pressure指进人交换器入口处的进水表压力。3.11工作温度working temperature指交换器在正常工作过程中，壳壁或元件可能达到的最高温度。3.12交换流速exchange flowrate指原水进入交换器内使交换树脂的产水能力及交换能力达到最佳的交换器罐体截面积水流速。3.13布水器water distributor指交换器内顶部或底部起均匀配水、集水作用的器件。3.14射流器jet device指通过虹吸原理，利用高速水流使腔体内产生负压将再生液自动吸入交换器内的器件。3.15反洗backwash交换剂失效后，用原水由下向上冲洗交换剂层，使其松动膨胀，并清除其中的悬浮物和破碎的交换剂，这个过程称之为反洗。3.16再生regeneration用软水或原水配置的一定浓度的氯化钠溶液流过失效的交换剂，以恢复其交换能力，这个过程称之为再生。3.17顺流再生downstream regeneration通过交换剂层的再生液流向和制水流向一致。3.18逆流再生countercurrent regeneration通过交换剂层的再生液流向和制水流向相反。
