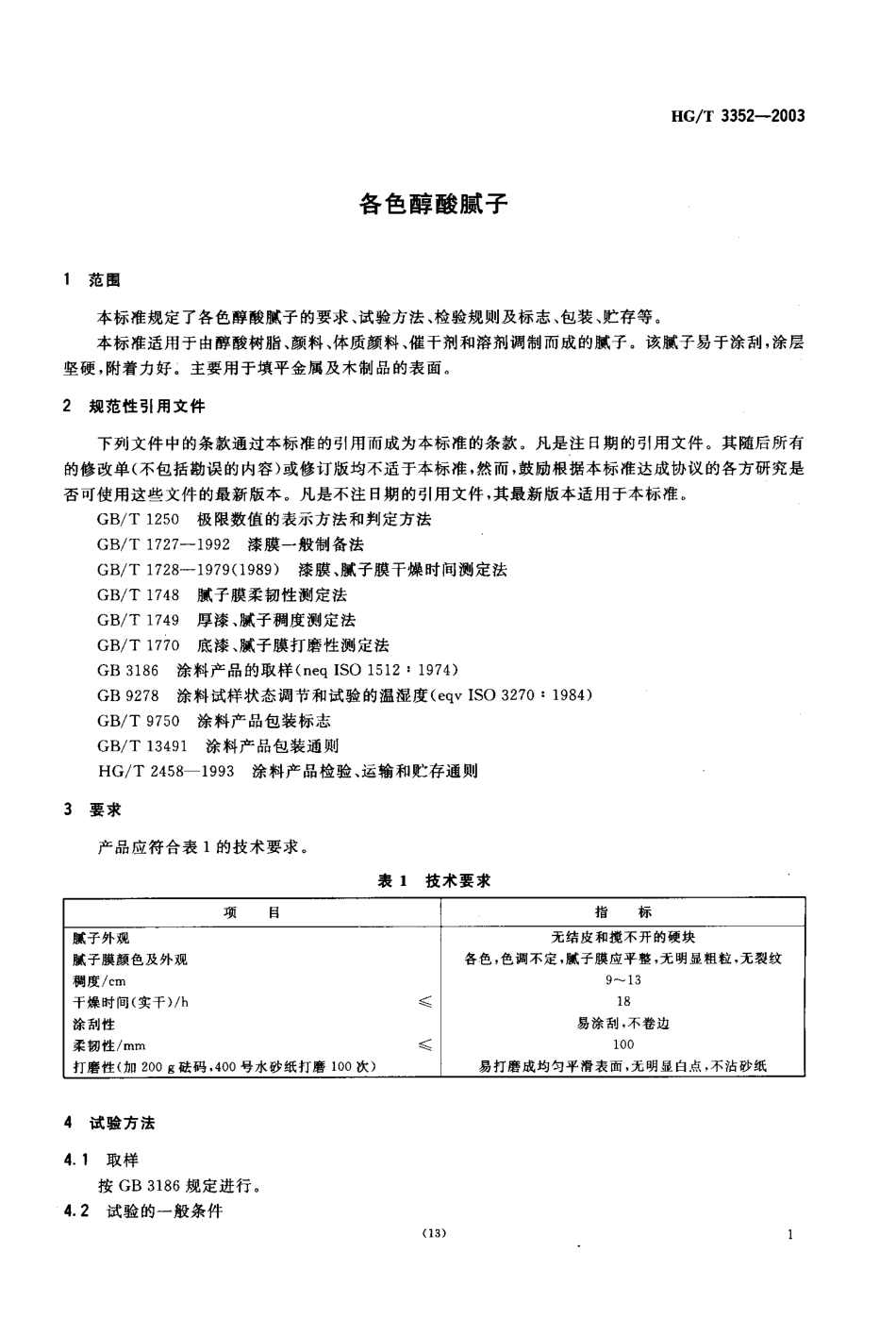

ICS87.040G51备案号:13214-2004HG中华人民共和国化工行业标准HG/T3352-2003代替HG/T3352-1987各色醇酸腻子Variouscolouralkydputty2004-01-09发布2004-05-01实施中华人民共和国国家发展和改革委员会*-VHG/T3352-2003月9舌本标准是对推荐性化工行业标准HG/T3352-1987RC07-5各色醇酸腻子》修订而成。本次修订主要进行了编辑性修改，对于标准的技术内容未做大的改动。本标准的附录A为资料性附录。本标准自实施之日起，同时代替HG/T3352-1987,本标准由中国石油和化学工业协会提出。本标准由全国涂料和颜料标准化技术委员会归口。本标准主要起草单位:中国化工建设总公司常州涂料化工研究院、武汉力诺双虎涂料有限公司。本标准参加起草单位:哈尔滨斑马油漆化工有限公司、江西前卫化工有限责任公司、湖北天鹅涂料化工股份有限公司。本标准主要起草人:史立平、刘杏萍。本标准所代替标准的历次版本发布情况为:-HG2-595-1967,HG2-595-1984,ZB/TG51040-1987，于1999年转化为HG/T3352-1987HG/T3352-2003各色醇酸腻子范围本标准规定了各色醇酸腻子的要求、试验方法、检验规则及标志、包装、贮存等。本标准适用于由醇酸树脂、颜料、体质颜料、催干剂和溶剂调制而成的腻子。该腻子易于涂刮，涂层坚硬，附着力好。主要用于填平金属及木制品的表面。规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件。其随后所有的修改单(不包括勘误的内容)或修订版均不适于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T125。极限数值的表示方法和判定方法GB/T1727-1992漆膜一般制备法GB/T1728-19790989)漆膜、腻子膜干燥时间测定法GB/T1748腻子膜柔韧性测定法GB/T1749厚漆、腻子稠度测定法GB/T177。底漆、腻子膜打磨性测定法GB3186涂料产品的取样(neqISO1512，1974)GB9278涂料试样状态调节和试验的温湿度(eqvISO3270，1984)GB/T975。涂料产品包装标志GB/T13491涂料产品包装通则HG/T2458-1993涂料产品检验、运输和贮存通则要求产品应符合表1的技术要求。表1技术要求项目腻子外观腻子膜颜色及外观稠度/cm干燥时间(实干)/h涂刮性柔韧性/mm打磨性(加200R硅码,400号水砂纸打磨100次)指标无结皮和搅不开的硬块各色，色调不定，腻子膜应平整，无明显粗粒，无裂纹9^-1318易涂刮，不卷边100易打磨成均匀平滑表面，无明显白点，不沽砂纸试验方法取样按GB3186...
