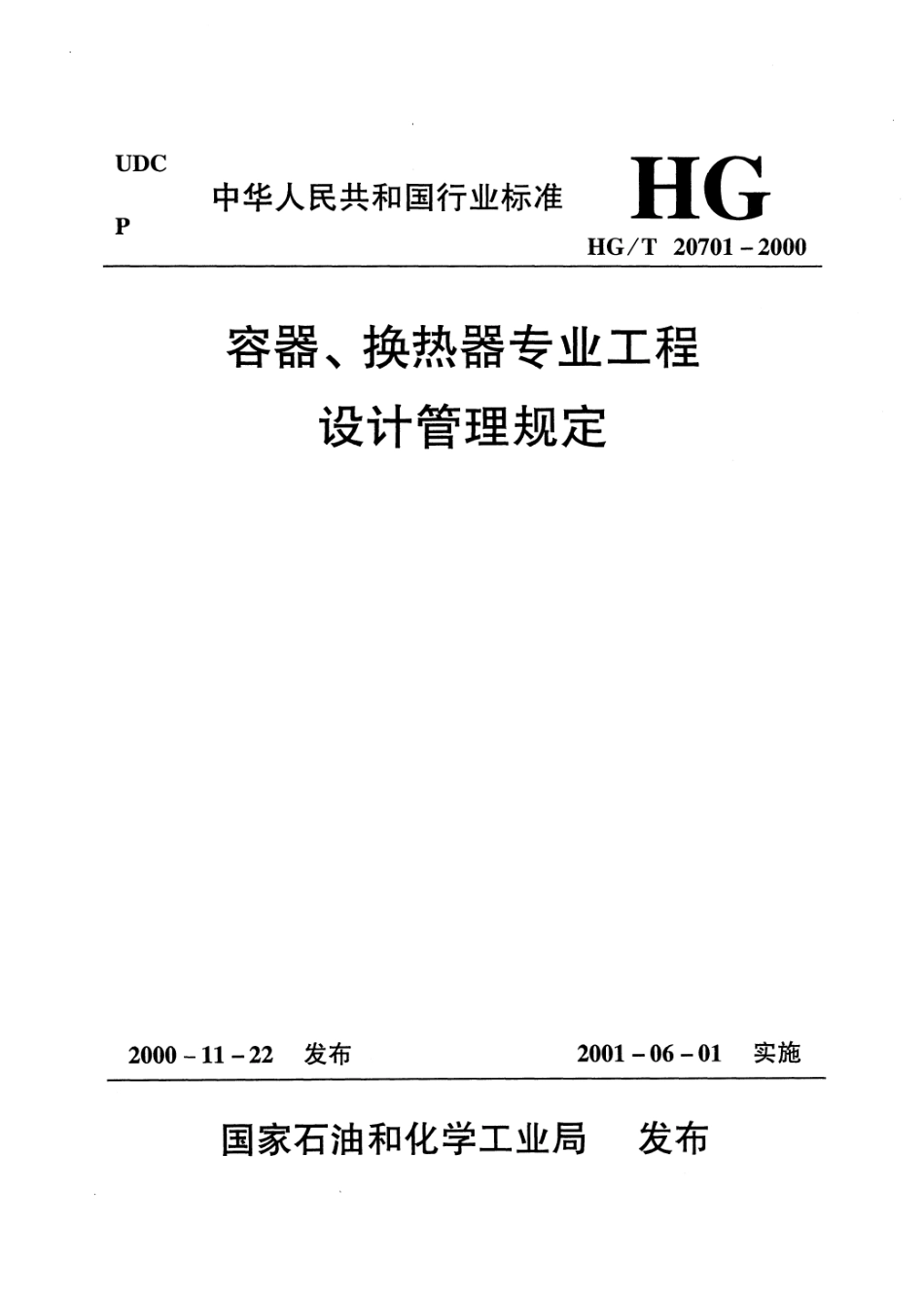

HGT 20701.1-2000 容器、换热器专业职责范围与设计各阶段的任务.pdf

性和一些单位的习惯称谓，本标准以设备简图和设备工程图并列的方式出现，目的是使其更方便与企业标准相衔接。本标准规定了设备简图（设备工程图）的格式和深度。设备数据表也是设备采购技术文件的组成部分，特别是采用数据表进行设备询价和采购设备时不可缺少的文件。本标准规定了设备数据表的格式和深度，并对设备数据表的编制列举了工程实例。(3)设备通用技术规定设备通用技术规定也是设备采购技术文件的重要组成部分。其内容和作用相当于化工设计手册中的采购说明书的技术部分。考虑到各类设备的技术内容较多且具体要求也不尽相同，在本标准中只规定了组成和编制说明。各类设备通用技术规定可根据单位自身的业务范围进行编制。(4)工程标准（标准图）/程序说明书工程标准是公司（院）为了满足工程项目设备设计、制造、检验和试验的特殊要求而制定的企业标准，设备采购技术文件编制时，应根据采购的设备的具体情况决定取舍。程序说明书是公司（院）为了满足工程项目设备的检验，试验和安装的特殊要求而编制的检验、试验和安装的程序说明。设备采购技术文件编制时，应根据采购的设备的具体情况决定取舍。标准图是公司（院）为了满足工程项目设备设计的需要，对设备设计所能涉及的通用部件或局部结构以标准图或标准表格图的形式作出的规定。对于这些通用部件或局部结构，当国家或行业标准已有规定时，对于只在国内招标且将由国内厂商设计制造的设备可直接引用国家或行业标准，而不附标准图；对于实施国际招标的设备，鉴于国内目前多数国家标准和行业标准无英文版，最好能转化为企业标准后附上。147
