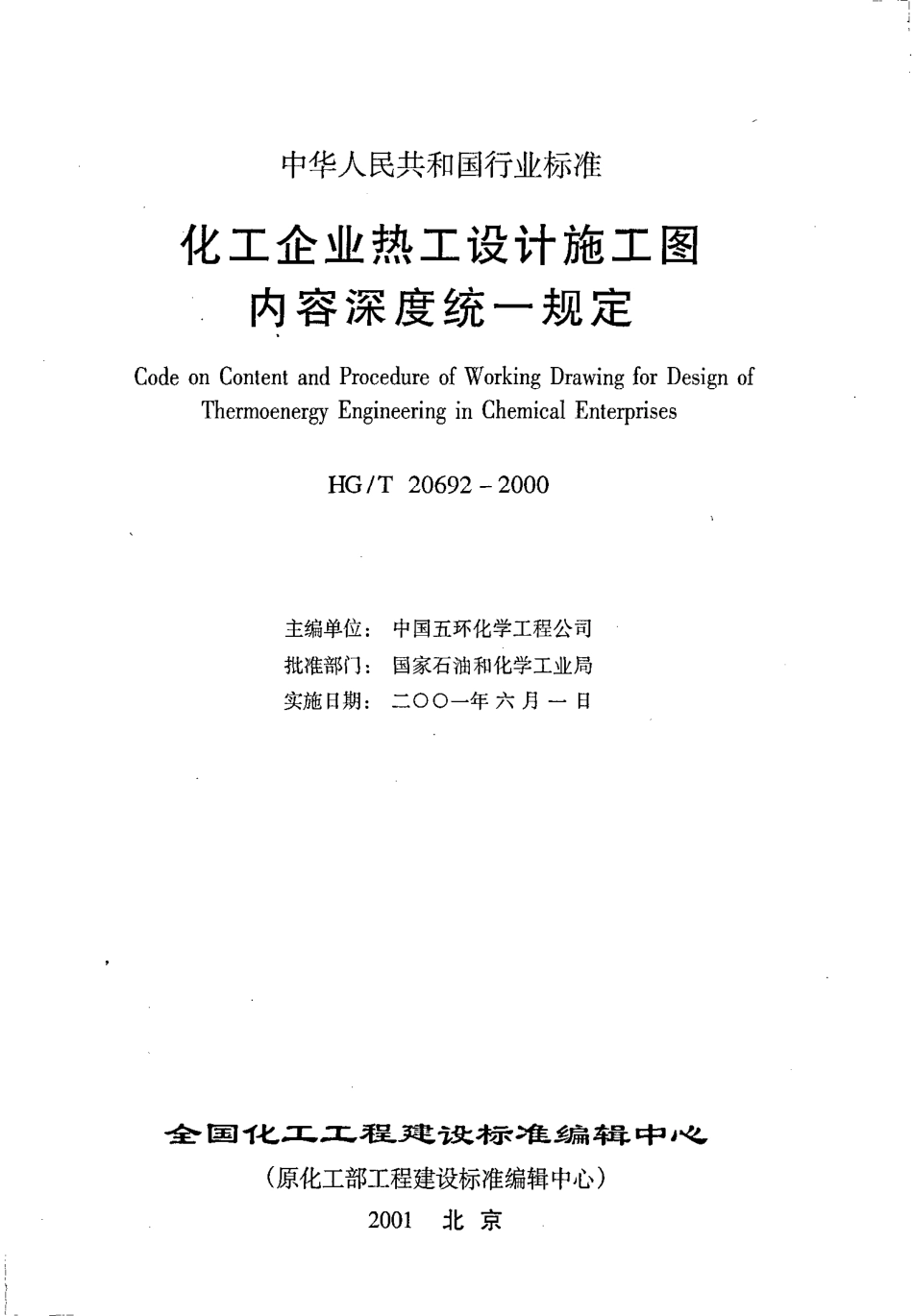

HGT
20692-2000
化工企业热工设计施工图内容统一规定
20692
2000
化工企业
设计
施工图
内容
统一
规定
目录1总则(1)2管路介质代号(3)3图面线条的画法(7)4设备位号的编法(9)5系统（流程）图设备图例(11)6系统（流程）图管子、管件、阀门和管道附件的图例(19)7系统（流程）图的绘制(25)8设备、管道布置图通用的图例(34)9设备布置图的绘制(36)10常用材料的表示方法(40)11管道图管子、管件、阀门图例(43)12管道布置图的绘制(50)13主要管道轴测图的绘制(57)14烟风煤粉管道图的绘制(58)附表一管道命名表(61)附表二管道材料等级表(63)附表三弹簧支吊架汇总表(64)附图一热电站工艺管道仪表流程图首页(65)附图二热电站工艺管道仪表流程图(67)附图三热电站室外设备布置图L-0.300平面.(69)附图四管道间、煤仓间管道布置图EL0.000层平面(71)本规定用词说明(73)条文说明(75)
