DB51T 2470-2018 山区肉羊场舍建设.pdf

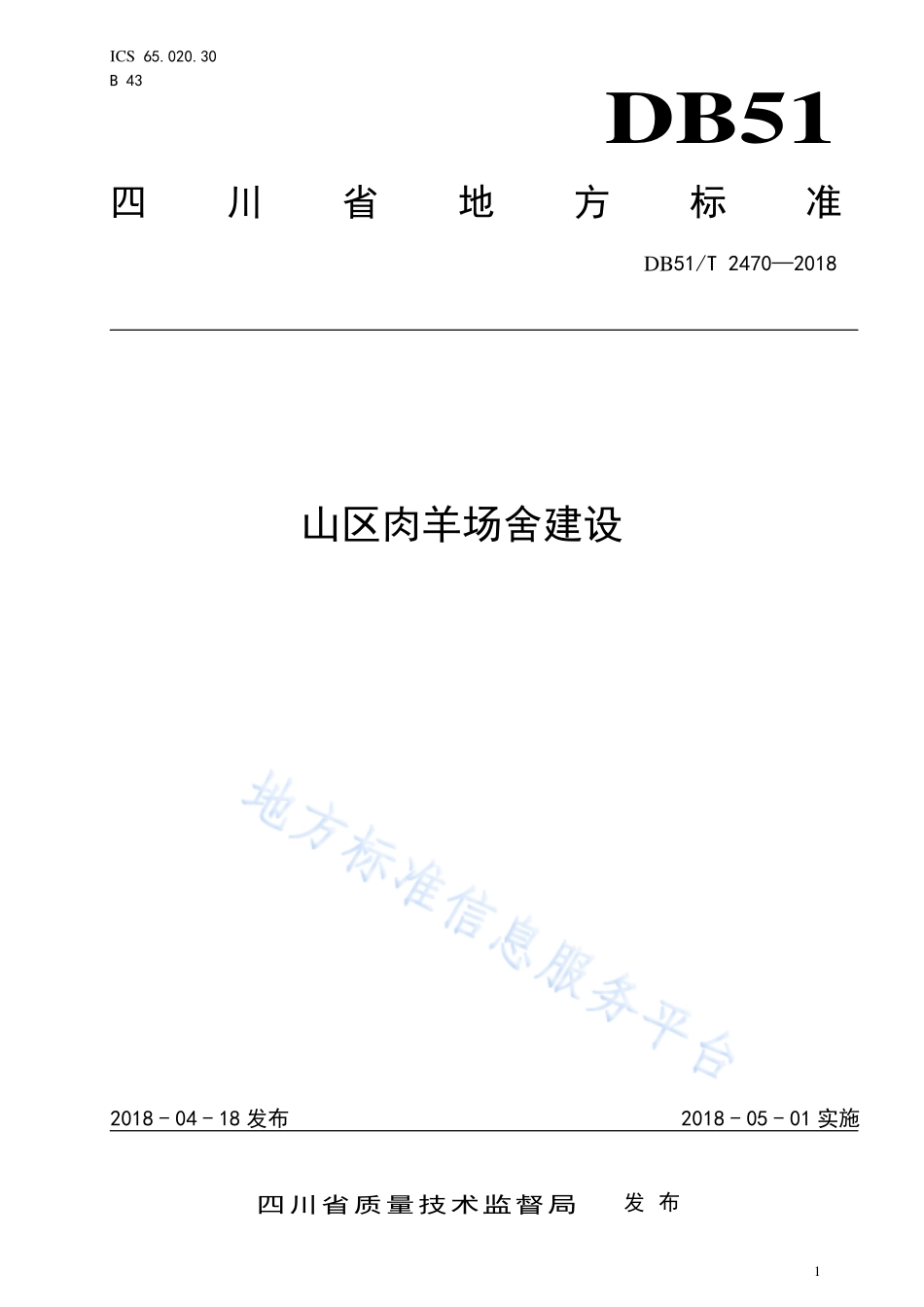

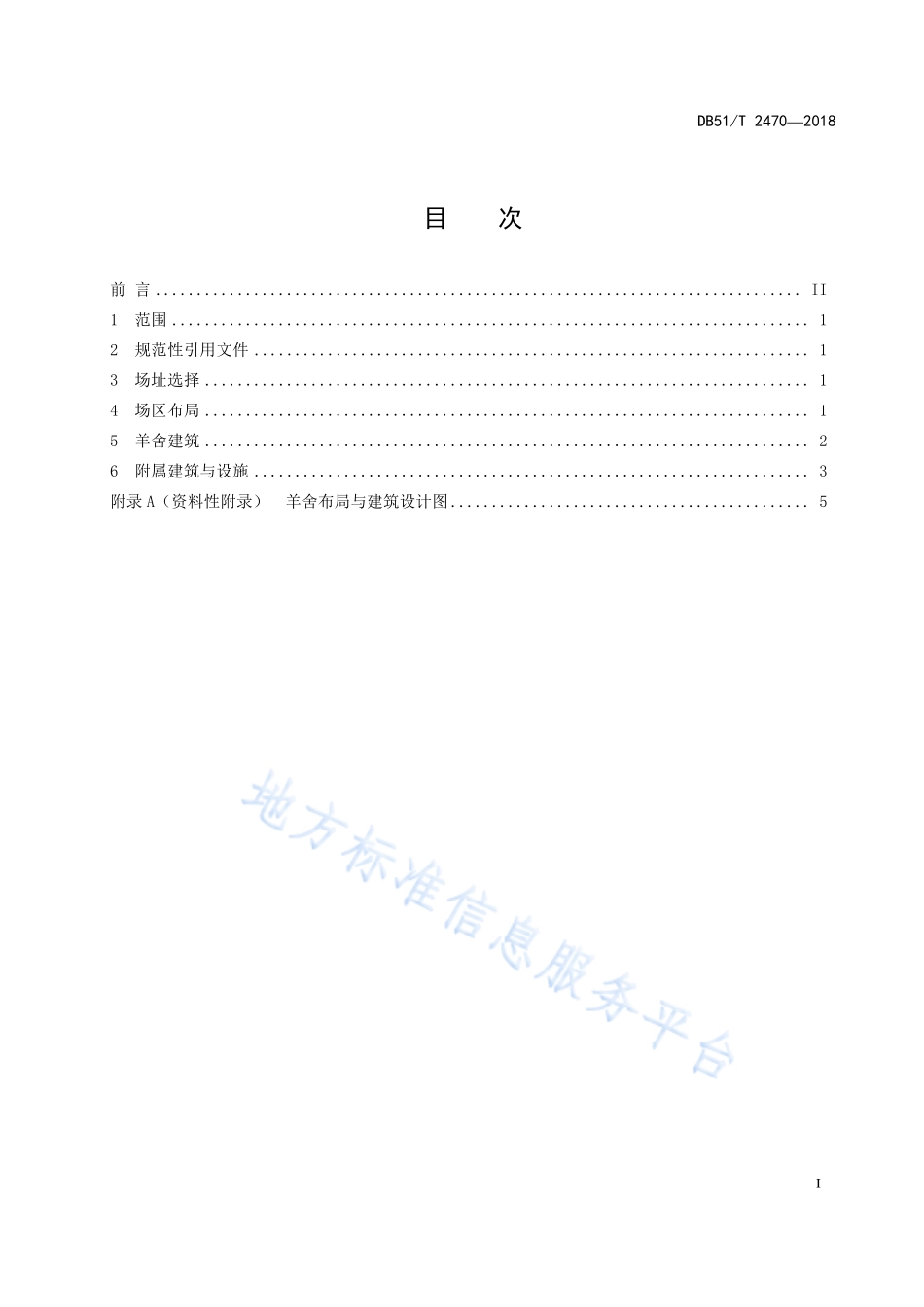

1 ICS 65.020.30 B 43 DB51 四川省地方标准 DB51/T 24702018 山区肉羊场舍建设 2018-04-18 发布 2018-05-01 实施四川省质量技术监督局 发 布 DB51/T 24702018 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 场址选择.1 4 场区布局.1 5 羊舍建筑.2 6 附属建筑与设施.3 附录 A（资料性附录）羊舍布局与建筑设计图.5 DB51/T 24702018 II 前 言 本标准依据 GB/T 1.1-2009 给出的规定进行编写。本标准中附录A为资料性附录。本标准由四川省农业厅提出并归口。本标准由四川省质量技术监督局批准。本标准起草单位：四川省畜牧科学研究院、四川省畜牧总站、凉山州农牧局、巴中市南江黄羊科学研究所、凉山州盐源县农牧局、凉山州畜牧兽医科学研究所、绵阳市农业科学研究院、盐源县祥和黑绵羊养殖专业合作社、金川县畜牧兽医服务中心、凉山半细毛羊原种场。本标准起草人：俄木曲者、熊朝瑞、范景胜、季杨、王小强、梁小玉、木乃尔什、杨舒慧、康明健、杨世忠、周爱民、毛体和、孙艳、杨合琴、何学英、岳美智、刘火石铁。DB51/T 24702018 1 山区肉羊场舍建设 1 范围 本标准规定了山区肉羊养殖场址选择、场区布局、羊舍建筑、附属建筑与设施的要求。本标准适用于山区肉用山羊与绵羊养殖场的建设。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 7959 粪便无害化卫生要求 GB 50016 建筑设计防火规范 GB 50052 供配电系统设计规范 NY 5027 无公害食品 畜禽饮用水水质 3 场址选择 3.1 场址选择应符合国家相关法律法规、当地土地利用规划和村镇建设规划。3.2 场址选择应符合动物防疫条件，排水良好、背风、向阳、交通便利、电力供应充足，场区周围天然草地、灌木林地等放牧场地丰富。3.3 场址位置应选在最近居民点常年主导风向的下风向处或侧风向处，距离居民点、公路、铁路等主要交通干线 l000 m 以上，距离其他畜牧场、畜产品加工厂、大型工厂等 3000 m 以上。3.4 羊场禁止建在山顶或山谷、污染严重的地区、山洪或滑坡等自然灾害多发地段、自然保护区与水源保护区、旅游景区、宗教或民俗仪式场地、坡度在 25%以上和地下水位在 1 m 以下的地区。3.5 场区水源稳定，水质应符合 NY 5027 的要求。4 场区布局 羊场应分区建设各功能区，管理区与生产区严格分开，保证50 m以上距离。其他各功能区之间间距在20 m以上，并用围墙或绿化带进行隔离。4.1 生活管理区 生活管理区位于全年主导风向的上风向或侧风向，并在地势较高处。4.2 生产区 生产区主要包括羊舍、运动场，位于全年主导风向的下风向，生产区道路应严格区分净道与污道。相邻两栋羊舍运动场距离应保持在5 m以上，并用绿化带进行隔离。DB51/T 24702018 2 4.3 辅助生产区 辅助生产区主要包括饲料加工储藏区、隔离羊舍、兽医室和粪污资源化利用区等。4.3.1 饲料加工储藏区 饲料生产区位于生活区的下风向和羊舍上风向。4.3.2 隔离羊舍 隔离羊舍位于生产区的下风向和雨水下游。4.3.3 兽医室 兽医室与管理区并列。4.4 粪污无害化处理区 粪污无害化处理区主要包括堆粪池、沼气池和化尸池，位于生产区的下风向和雨水下游。5 羊舍建筑 5.1 建筑模式与结构 肉羊舍可建单列式或双列式，可用砖混结构或轻钢结构。5.2 羊舍 单列式羊舍跨度4.5 m，双列式羊舍跨度8.0 m。羊舍高度3.6 m，建筑主要包括地基、基础、羊床、羊栏、饲槽、过道、墙面、屋顶等功能模块，羊舍建筑应坚固、保暖、洁净、通风良好。5.2.1 地基 肉羊舍可建在天然地基上。在黏土、黄土水分等压缩性较大，富含植物有机质的土层、填土建羊舍时，应采用人工地基，对地下承重层进行加固。5.2.2 基础 基础应具有防潮、抗震、抗冻能力，基础材料可用钢筋混凝土、砖、碎砖三合土、灰土、毛石等，基础应在地坪下60 mm处设防潮层。5.2.3 过道 羊舍过道宽1.5 m2.0 m，地面硬化，保温性能较好，材料可选用三合土、混凝土或地面砖。5.2.4 羊床 单列式羊舍羊床设在过道一侧，宽度30 cm，单圈羊床长50 cm，羊圈之间应用隔栏隔开，单圈可容纳1015只羊。羊床面距离饲喂通道地面高度60 cm，羊床下地面应用砖或混凝土材料进行0.5%坡度硬化。羊床采用漏缝地板，缝宽断奶羔羊1.2 cm，4月龄6月龄羊1.5 cm，6月龄以上2cm，木条宽 3 cm5 cm，木条厚5 cm，木条排列方向应与饲槽平行。DB51/T 24702018 3 5.2.5 隔栏 隔栏宜采用钢筋结构，隔栏高120 cm，隔栏钢筋纵向间隔18 cm 25 cm，横向间隔10 cm 13 cm；隔栏应设颈架，颈架可用向下半椭圆形钢架结构，高度可根据食槽位置调整。5.2.6 饲槽 饲槽设在羊床面上沿过道隔栏外侧，槽外侧高25 cm，内侧高20 cm，外宽30 cm，内宽20 cm，内深10 cm，槽底采用向舍内的扁弧形设计，材料可采用混凝土，表面应光滑、防水。每个圈应设饮水池，饮水池设在两个羊圈之间的隔栏处，两个圈共用，槽长60 cm，槽宽、槽高、槽深与饲槽一样，槽底应做排水管道。5.2.7 墙面 墙面保温性好、易于消毒与换气，可用砖混材料，每个羊圈床面与运动场之间开100 cm120 cm的门，并用混凝土结构阶梯链接运动场与羊舍床面。5.2.8 窗户 墙面离羊床1.2 m高处设140 cm100 cm的采光、通风窗户。5.2.9 除粪口 在运动场与羊床地面之间设100 cm50 cm的除粪口，除粪口安装栅栏式门。5.2.10 屋顶 屋顶可采用钢架或木架材料、梯形屋架。屋面坡度一般不小于10%，屋面采用有泡沫保温夹层的彩钢瓦，屋檐宽度应不小于40 cm，屋顶排下的雨水落在粪尿沟以外。5.3 运动场 羊舍应对应配建运动场，面积为舍内羊床面积的1.5倍2.0倍，每个羊圈配一个运动场，各运动场间及外周用砖墙结构隔离，隔栏高120 cm。运动场地面可用砖混或混凝土材料，坡度2%5%，较高一侧靠羊舍，并设粪尿沟，高20 cm，宽30 cm，沟底做0.6%的坡度设计，上面用30 cm50 cm水泥板盖上，盖板间留1.5 cm缝隙。另一侧应设排水沟，沟深25 cm，沟宽30 cm，坡度0.6%，上面用30 cm50 cm盖板，盖板间留1.5 cm缝隙。5.4 羊舍面积 羊舍面积按产羔母羊1.5 m22.0 m2，种公羊（单饲）4.0 m26.0 m2，种公羊（群饲）1.5 m22.0 m2，青年公羊1.0 m21.5 m2，青年母羊0.8 m21.0 m2建设。6 附属建筑与设施 6.1 饲料加工与贮存设施 肉羊场应配套足够的青贮设施、干草库、精饲料库及饲料调制室。干草库、精料库应作防潮通风处理。DB51/T 24702018 4 6.2 给排水设施 供水设施按日用水量15 t/100只羊建设。场区内排水雨污分流，污水由暗管排放，雨水设明沟排放。6.3 供电设施 场内供电系统应符合GB 50052的规定。6.4 无害化处理设施 羊场应修建三级沉淀池，容积按0.5 kg1.0 kg/只.天储存三个月的标准建设。处理后的污水应符合 GB 8979 的规定。羊粪可采用堆肥发酵方式对粪污进行无害化处理，堆粪发酵棚按0.7 kg1.5 kg/只.天储存三个月的标准建设，粪便处理后应符合GB 7959的规定。羊场配套建设安全填埋井对病、死羊进行无害化处理池。6.5 兽医室 羊场应配套建设独立的兽医室，面积在15 m220 m2为宜。6.6 消毒设施 羊场大门处应设车辆消毒池和人员消毒通道，车辆消毒池长5 m6 m，宽4 m5 m，深20 cm30 cm；人员消毒通道长4 m6 m，宽3 m，高3 m，消毒通道内应配备有消毒设备及设施。消毒方法可采用喷雾消毒。6.7 消防设施 场内消防设施应符合GB 50016的规定。DB51/T 24702018 5 A A 附 录 A（资料性附录）羊舍布局与建筑设计图 A.1 羊场平面布局图 DB51/T 24702018 6 A.2 单列式羊舍立面示意图 DB51/T 24702018 7 A.3 单列式羊舍平面示意图 _ DB51/T 24702018
