DB52T 836-2013 工业锅炉系统能效评价.pdf

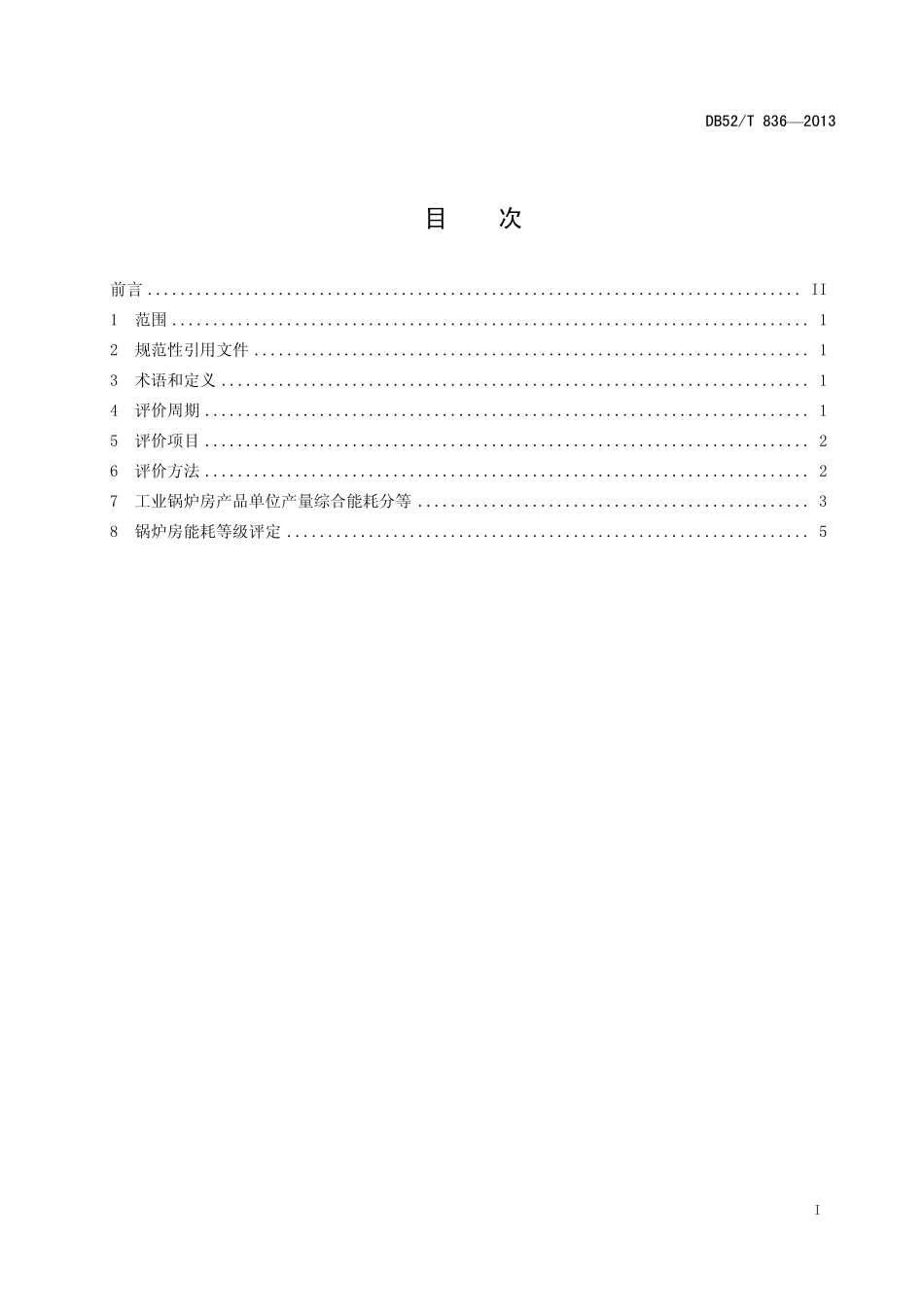

ICS 27.060.01 A 00 DB52 贵州省地方标准 DB 52/T 8362013 工业锅炉系统能效评价 Industrial boiler systems energy efficiency evaluation 2013-08-15 发布 2013-09-15 实施贵州省质量技术监督局 发 布 DB52/T 8362013 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 评价周期.1 5 评价项目.2 6 评价方法.2 7 工业锅炉房产品单位产量综合能耗分等.3 8 锅炉房能耗等级评定.5 DB52/T 8362013 II 前 言 本标准按照GB/T 1.12009标准化工作导则 第1部分：标准的结构和编写给出的规则起草。请注意：本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由贵州省质量技术监督局提出。本标准由贵州省标准化院归口。本标准起草单位：贵州省特种设备检验检测院。本标准参加起草单位：贵州大学。本标准主要起草人：邹建华、熊穗平、葛起安、朱兵、肖莹斌、刘宏宇、莫伟先、姜浩、焦健。DB52/T 8362013 1 工业锅炉系统能效评价 1 范围 本标准规定了工业锅炉系统能效评价的项目、方法和锅炉房产品单位产量综合能耗分等。本标准适用于额定蒸发量大于或等于1t/h的蒸汽锅炉和额定热功率大于或等于0.7MW的热水锅炉。本标准的评价范围包括锅炉房范围内全部设备及配套设施（脱硫设施除外）消耗燃料、电、水的综合能耗。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 2589 综合能耗计算通则 TSG G0002 锅炉节能技术监督管理规程 TSG G0003 工业锅炉能效测试与评价规则 3 术语和定义 下列术语和定义适用于本文件。3.1 综合能耗 用能单位的统计报告期内实际消耗的各种能源实物量,按规定的计算方法和单位分别折算后的总和。3.2 工业锅炉房综合能耗 统计报告期内锅炉房消耗的燃料、电、水三者折算为标准煤的总和。3.3 产品单位产量综合能耗 统计报告期内用能单位生产某种产品或提供某种服务的综合能耗与同期该合格产品产量（工作量、服务量）的比值。3.4 工业锅炉房产品单位产量综合能耗 统计报告期内锅炉房向外供出的单位热量（蒸汽或热水）所消耗的能量（燃料、电、水）。4 评价周期 在用工业锅炉及其系统运行能效评价周期，由使用单位根据生产周期或者管理与考核周期所规定的周期，一般以月、季、半年、一年为周期单位。DB52/T 8362013 2 5 评价项目 5.1 单台锅炉项目 a)蒸汽锅炉累计蒸发量，热水锅炉累计输出热量；b)累计燃料消耗量，按低位发热值计算的燃料总发热量；c)单台锅炉所配备主要辅机、辅助设备总消耗电量。5.2 锅炉房系统项目 锅炉房系统，包括锅炉房内全部锅炉及辅机、辅助设备组成的运行系统。a)蒸汽锅炉系统总累计蒸发量；热水锅炉系统总累计输出热量；b)锅炉系统总累计燃料消耗量，按低位发热值计算的燃料总发热量；c)锅炉系统所配备主要辅机、辅助设备总消耗电量；d)蒸汽锅炉系统补充水量；热水锅炉系统介质补充量。6 评价方法 根据TSG G0002第三十七条要求和TSG G0003规定，通过安装在锅炉设备和系统上的监测仪表及系统装置，对规定周期内的运行参数或者数据进行记录和计量，计算出单台锅炉或者锅炉房系统单位蒸发量或者单位输出热量所消耗的燃料量、电量、水量等，对锅炉及其锅炉房系统进行能效评价。6.1 单台锅炉相关数据 6.1.1 蒸汽锅炉累计蒸发量按 TSG G0003 公式（6-1）、（6-2a）和（6-2b）进行计算。6.1.2 热水锅炉累计输出热量按 TSG G0003 公式（6-3）进行计算。6.1.3 单台锅炉累计燃料消耗量按 TSG G0003 公式（6-4）进行计算；或按 GB/T 2589 中“各种能源折标准煤参考系数”进行计算。6.1.4 单台锅炉所配备主要辅机、辅助设备总消耗电量，按 TSG G0003 公式（6-5）进行计算。6.2 单台锅炉能效指标 6.2.1 蒸汽锅炉 a)单位蒸发量燃料消耗量按 TSG G0003 公式（6-6）计算；b)单位蒸发量电消耗量按 TSG G0003 公式（6-7）计算；其中：累计电消耗量 Ed.lj折算为标准煤根据 GB/T 2589 按公式（6-1）计算 Bd.lj=Ed.lj (6-1)公式中为电力折算为标准煤的等价值系数，该系数应按当年火电发电标准煤耗计算。6.2.2 热水锅炉 a)单位输出热量燃料消耗量按 TSG G0003 公式(6-8)计算。b)单位输出热量电消耗量按 TSG G0003 公式（6-9）计算。其中：累计电消耗 Ed.lj折算为标准煤按公式（6-1）计算。6.3 锅炉系统相关数据 DB52/T 8362013 3 6.3.1 蒸汽锅炉系统累计蒸发量，按 TSG G0003 公式（6-10）、（6-11a）和（6-11b）进行计算。6.3.2 热水锅炉系统累计输出热量，按 TSG G0003 公式（6-12）进行计算。6.3.3 锅炉系统累计入炉燃料累计总热量，按 TSG G0003 公式（6-13）进行计算；或按 GB/T 2589 中“各种能源折标准煤参考系数”进行计算。6.3.4 锅炉系统所配备主要辅机、辅助设备总消耗电量，按 TSG G0003 公式（6-14）进行计算。6.3.5 蒸汽锅炉系统补充水量、热水锅炉系统介质补充量，按 TSG G0003 公式（6-15）和（6-16）进行计算。其中：根据 GB/T 2589 采用新水、软水和除氧水的折标准煤系数分别是：0.0857、0.4857 和0.9714 kgce/t。6.4 锅炉系统能效指标 6.4.1 蒸汽锅炉系统 a)系统单位蒸发量的燃料消耗量，按 TSG G0003 公式（6-17）计算；b)系统单位消耗电量，按 TSG G0003 公式（6-18）计算；c)系统单位蒸发量消耗水量，按 TSG G0003 公式（6-19）计算。6.4.2 热水锅炉系统 a)系统单位输出热量燃料消耗量，按 TSG G0003 公式（6-20）计算。b)系统单位输出热量消耗电量，按 TSG G0003 公式（6-21）计算。c)系统单位输出热量介质补充量，按 TSG G0003 公式（6-22）计算。7 工业锅炉房产品单位产量综合能耗分等 工业锅炉房按每吨标准蒸汽的综合能耗指标分为一等、二等、三等。能耗指标达不到三等的属于等外。工业锅炉房产品单位产量综合能耗分等见表1。表1 工业锅炉房产品单位产量综合能耗分等表 工业锅炉房产品单位产量综合能耗 kg 标煤/t 标汽 单炉额定容量 Do（注）t/h 一等 二等 三等 1Do4t/h 124 124132 132142 4Do10t/h 119 119125 125133 10t/hDo 117 117120 120126 注：热水锅炉按 0.7MW=1t/h 计 7.1 产品单位产量综合能耗计算 7.1.1 1 吨标汽的产品单位产量综合能耗按式 7-1 计算:DB52/T 8362013 4)(rgbgdmjDDDnBBmBb （7-1）式中:b标汽的产品单位产量综合能耗 kg 标煤/t 标汽；B 统计报告期内燃料总耗量 kg 标煤；Bd 统计报告期内电能总耗量 kg 标煤；Bg 统计报告期内耗水总量 kg 标煤；Db 统计报告期内锅炉房向外供出的饱和蒸汽总量 t 标汽(1t 饱和蒸汽1t 标汽)；Dg 统计报告期内锅炉房向外供出的过热蒸汽折算为标汽总量 t 标汽(1t 过热蒸汽折算为标汽的系数 K 值见表 2)；Dr 统计报告期内锅炉房向外供出热水的总热能折算为标汽总量 t 标汽(1t 标汽=250 万 KJ)；m 燃料修正系数 见表 3；n 锅炉负荷修正系数 见表 4；表2 过热蒸汽折算为标汽的系数 K 值表 过热蒸汽平均温度 200 220 240260280300320340360 380 400K 1.02 1.04 1.051.071.081.101.111.131.15 1.16 1.18注:过热蒸汽平均温度介于表内温度之间时,用插入法求得 K 值。表3 燃料修正系数表 燃料种类 无烟煤 类烟煤、类烟煤 油、气 m 0.85 0.90 1.00 1.10 表4 锅炉负荷修正系数表 锅炉平均负荷率%50 50555560606565707075 75n 1.07 1.05 1.04 1.03 1.02 1.01 1.0 7.1.2 锅炉平均负荷率按式（7-2）计算 0f=(D)D （7-2）式中：f 统计报告期内运行锅炉平均负荷率%；D 统计报告期内各运行锅炉产 t 标汽总量之和 t 标汽；（Do）统计报告期内各台锅炉运行台时数（h）与其额定容量 Do乘积之和 t 标汽。7.1.3 跨档产品单位产量综合能耗指标计算 跨档产品单位产量综合能耗指标按式（7-3）计算：DB52/T 8362013 5 式中：b 某一等级锅炉房的跨档产品单位产量综合能耗指标 kg 标煤/t 标汽；（bD）统计报告期内锅炉房每档锅炉产 t 标汽总量 D 与表 1 中相应的产品单位产量综合能耗指标 b 乘积之和 kg 标煤；D 统计报告期内各档锅炉产 t 标汽总量之和 t 标汽。8 锅炉房能耗等级评定 8.1 锅炉房运行锅炉的额定容量属同一档次时 统计报告期内锅炉房运行锅炉的额定容量属同一档次时，用t标汽的产品单位产量综合能耗bj与表中相应的产品单位产量综合能耗指标b比较，评定该锅炉房的能耗等级。8.2 锅炉房各台锅炉额定容量不属同一档次时 统计报告期内锅炉房运行多台锅炉，且各台锅炉额定容量不属同一档次时，应先用加权平均法计算出该统计期跨档产品单位产量综合能耗指标b值，然后以t标汽的产品单位产量综合能耗bj与之比较，评定该锅炉房能耗等级。_ DB52/T 836-2013
