DB11T 1428-2017 城镇污水处理厂污泥处理能源消耗限额.pdf

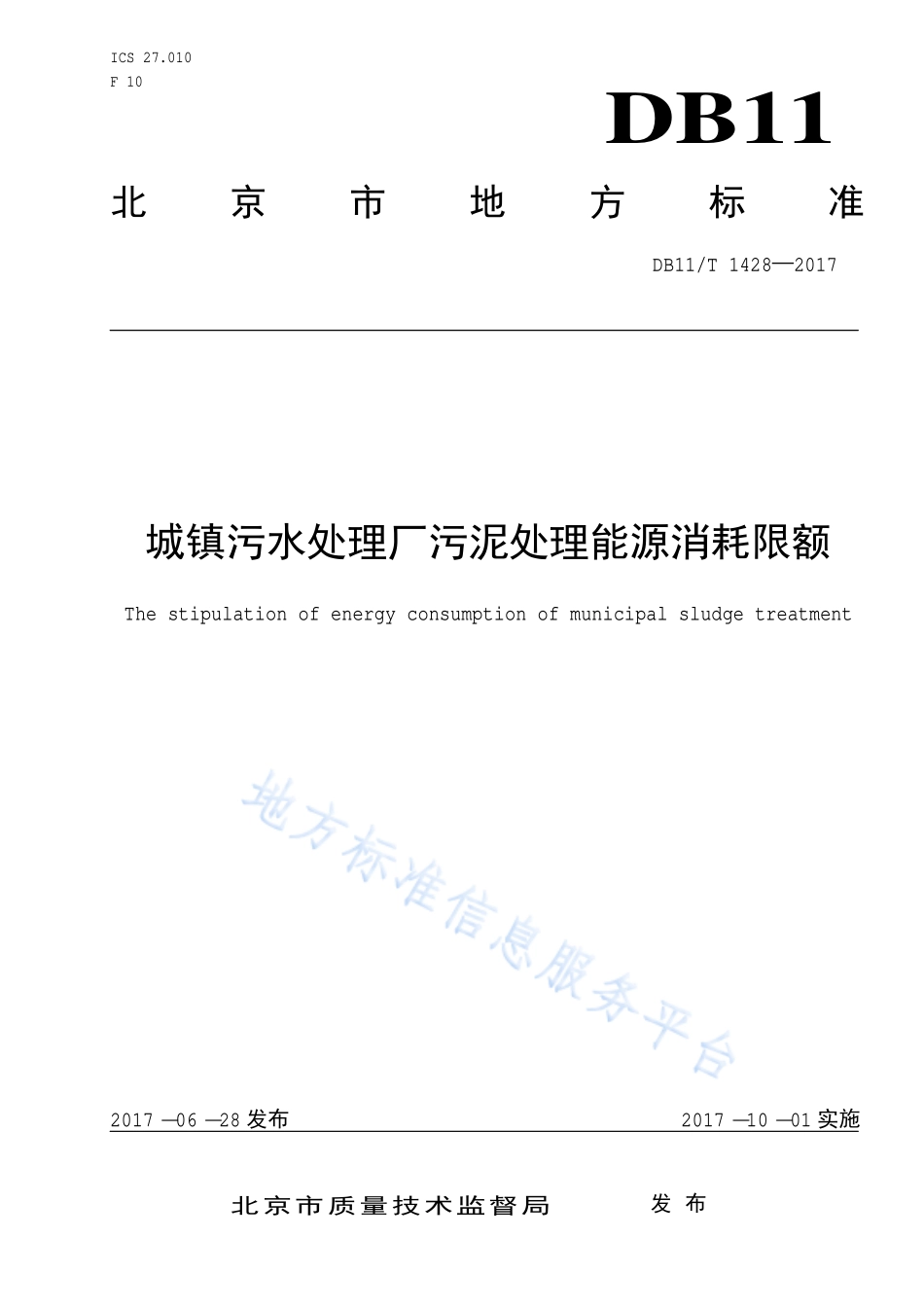

ICS 27.010 F 10 DB11 北京市地方标准 DB11/T 14282017 城镇污水处理厂污泥处理能源消耗限额 The stipulation of energy consumption of municipal sludge treatment 2017-06-28 发布 2017-10-01 实施 北京市质量技术监督局 发 布 DB11/T 14282017 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 技术要求.1 4.1 综合能耗限值.1 4.2 综合电耗限值.2 5 统计范围.2 5.1 能源构成.2 5.2 统计界区.3 5.3 能源实物量的计量.3 5.4 能源折标准煤系数取值原则.3 6 计算方法.3 6.1 单位干污泥综合能耗计算.3 6.2 单位干污泥综合电耗计算.4 7 节能管理与措施.4 7.1 节能管理措施.4 7.2 耗能设备.4 7.3 节能技术措施.4 DB11/T 14282017 II 前 言 本标准按GB/T1.1-2009给出的规则起草。本标准由北京市水务局、北京市发展和改革委员会提出。本标准由北京市水务局归口。本标准由北京市水务局组织实施。本标准主要起草单位：北京城市排水集团有限责任公司、清华大学、北京排水协会、中国环境科学研究院。本标准主要起草人：李佟、张荣兵、白宇、黎艳、刘垚、李烨、夏洲、刘金瀚、赵晓丽、付强、高媛、熊建军 DB11/T 14282017 1 城镇污水处理厂污泥处理能源消耗限额 1 范围 本标准规定了城镇污水处理厂污泥处理的能源消耗（以下简称能耗）限额的技术要求、统计范围与计算方法、节能管理与措施。本标准适用于城镇污水处理厂污泥处理工艺能耗的计算、管理、评价和监督。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 17167 用能单位能源计量器具配备和管理通则 3 术语和定义 下列术语和定义适用于本文件。3.1 干污泥量 dry municipal sewage sludge 污泥中干物质的总量。4 技术要求 4.1 综合能耗限值 城镇污水处理厂工艺单元中，污泥浓缩、脱水、堆肥、热干化和厌氧消化工艺单元的单位干污泥综合能耗限定值(准入值)和先进值应符合表1要求。DB11/T 14282017 2 表1 污水处理厂工艺单元单位干污泥综合能耗限定值污水处理厂工艺单元单位干污泥综合能耗限定值(准入值准入值)和先进值和先进值 单位：kgce/t 工艺单元工艺单元 工艺类型工艺类型 单位干污泥综合能耗限定值单位干污泥综合能耗限定值(准入值准入值)单位干污泥综合能耗先进值单位干污泥综合能耗先进值 污泥浓缩 重力浓缩a 0.68 0.18 机械浓缩b 6.15 3.69 污泥脱水 带式机脱水c 7.37 4.92 离心机式脱水d 15.98 9.83 离心机式浓缩脱水e 49.16 43.02 板框机脱水f 8.60 4.92 污泥好氧发酵（堆肥）g 70 52 污泥热干化h 500 420 污泥厌氧消化-110-137 a 浓缩倍数2；b 浓缩倍数3；c 进泥固含量为1-5%；d 进泥固含量为2-5%；e 进泥固含量1%；f 进泥固含量为3-5%；g 进泥含水率80%，堆肥产物含水率40%；h 进泥含水率80%，干化产物含水率10%。4.2 综合电耗限值 污水处理厂污泥处理工艺单元中，浓缩、脱水工艺单元的单位干污泥综合电耗限定值(准入值)和先进值应符合表2要求。表2 污水处理厂工艺单元单位干污泥综合电耗限定值污水处理厂工艺单元单位干污泥综合电耗限定值(准入值准入值)和先进值和先进值 单位：kgce/t 工艺单元工艺单元 工艺类型工艺类型 单位干污泥综合电耗限定值单位干污泥综合电耗限定值(准入值准入值)单位干污泥综合电耗先进值单位干污泥综合电耗先进值 污泥浓缩 重力浓缩a 5.50 1.50 机械浓缩b 50 40 污泥脱水 带式机脱水c 60 40 离心机式脱水d 130 80 离心机式浓缩脱水e 400 350 板框机脱水f 70 40 a 浓缩倍数2；b 浓缩倍数3；c 进泥固含量为1-5%；d 进泥固含量为2-5%；e 进泥固含量1%；f 进泥固含量为 3-5%。5 统计范围 5.1 能源构成 能源构成应包括：-原煤、原油、天然气、电力、热力、余热资源等。-不包括污泥处理过程中添加的化学药剂、调理剂。DB11/T 14282017 3 5.2 统计界区 5.2.1 污泥浓缩工艺单元能耗统计范围应包括生产系统（污泥经输送、浓缩、浓缩后污泥输送为止的各生产环节）、辅助生产系统消耗的能源量。5.2.2 污泥脱水工艺单元能耗统计范围应包括生产系统（污泥经输送、脱水、脱水后泥饼输送为止的各生产环节）、辅助生产系统消耗的能源量。5.2.3 污泥堆肥工艺单元能耗统计范围应包括生产系统（从污泥进厂开始，经调理剂添加、堆垛、翻垛、筛分、包装为止的各生产环节）、辅助生产系统消耗的能源量。5.2.4 污泥热干化工艺单元能耗统计范围应包括生产系统（从泥饼进厂开始，经储存、输送、热干化、颗粒冷却、干颗粒储存、系统除尘、冷凝为止的各生产环节）、辅助生产系统消耗的能源量。5.2.5 辅助生产系统能耗应包括供电系统、机修车间和库房等，不包括通风除臭系统。5.3 能源实物量的计量 能源实物量的计量应符合 GB 17167 的规定。5.4 能源折标准煤系数取值原则 各种能源的折标准煤参考系数应符合表 3。表 3 各种能源折标准煤参考系数 序号序号 能源或耗能工质名称能源或耗能工质名称 计量单位计量单位 折算值（折算值（tce）1 天然气 万立方米 12.143 2 汽油 吨 1.4714 3 柴油 吨 1.4571 4 液化石油气 吨 1.7143 5 热力 百万千焦 0.0341 6 电力 万千瓦时 1.229 7 沼气 万立方米 7.14 8 3.5MPa 级蒸汽(3.0 MPaP4.5MPa)吨 0.088 9 2.5MPa 级蒸汽(2.0 MPaP3.0MPa)吨 0.085 10 1.5MPa 级蒸汽(1.2 MPaP2.0MPa)吨 0.080 6 计算方法 6.1 单位干污泥综合能耗计算 污泥工艺单元单位干污泥综合能耗按公式（1）计算：wstsTSPeE=.(1)DB11/T 14282017 4 式中：ETS污泥工艺单元单位干污泥综合能耗，单位为 kgce/t；ets污泥工艺单元实际消耗的各种能源折标准煤量的总和，单位为 kgce；Pws污泥工艺单元的出口污泥量折算成的干污泥量（仅污泥厌氧消化工艺单元用进口污泥量折算），单位为 t。6.2 单位干污泥综合电耗计算 污泥处理工艺单元综合电耗按公式（2）计算：wszdZDPQE=.(2)式中：EZD污泥工艺单元单位干污泥综合电耗，单位为kWh/t；Qzd污泥工艺单元实际消耗的电量，kWh；Pws污泥工艺单元的出口污泥量折算成的干污泥量，单位为 t。7 节能管理与措施 7.1 节能管理措施 7.1.1 应定期考核单位干污泥处理能源消耗量，并将考核指标分解落实，建立用能责任制度。7.1.2 应建立能耗统计体系，并对能耗测试数据、能耗计算和考核结果的文件档案进行受控管理。7.1.3 应根据 GB 17167 的要求配备能源计量器具并建立能源计量管理制度。7.2 耗能设备 7.2.1 电动机系统、泵系统、通风机系统等通用耗能设备应符合相关的用能产品经济运行标准要求，达到经济运行状态。7.2.2 各类污泥处理耗能设备应符合能效分级标准中节能评价值的要求。7.3 节能技术措施 7.3.1 宜采用有利于污泥能源回收的工艺。7.3.2 宜设置污泥浓缩工艺单元，降低后续污泥脱水能耗。7.3.3 应加强设备日常维护工作，防止设备意外停机、频繁开停。7.3.4 污泥处理工艺单元应连续稳定运行，提高系统运转率。A _
