SCT 7006-2001 溶解氧测定仪.pdf

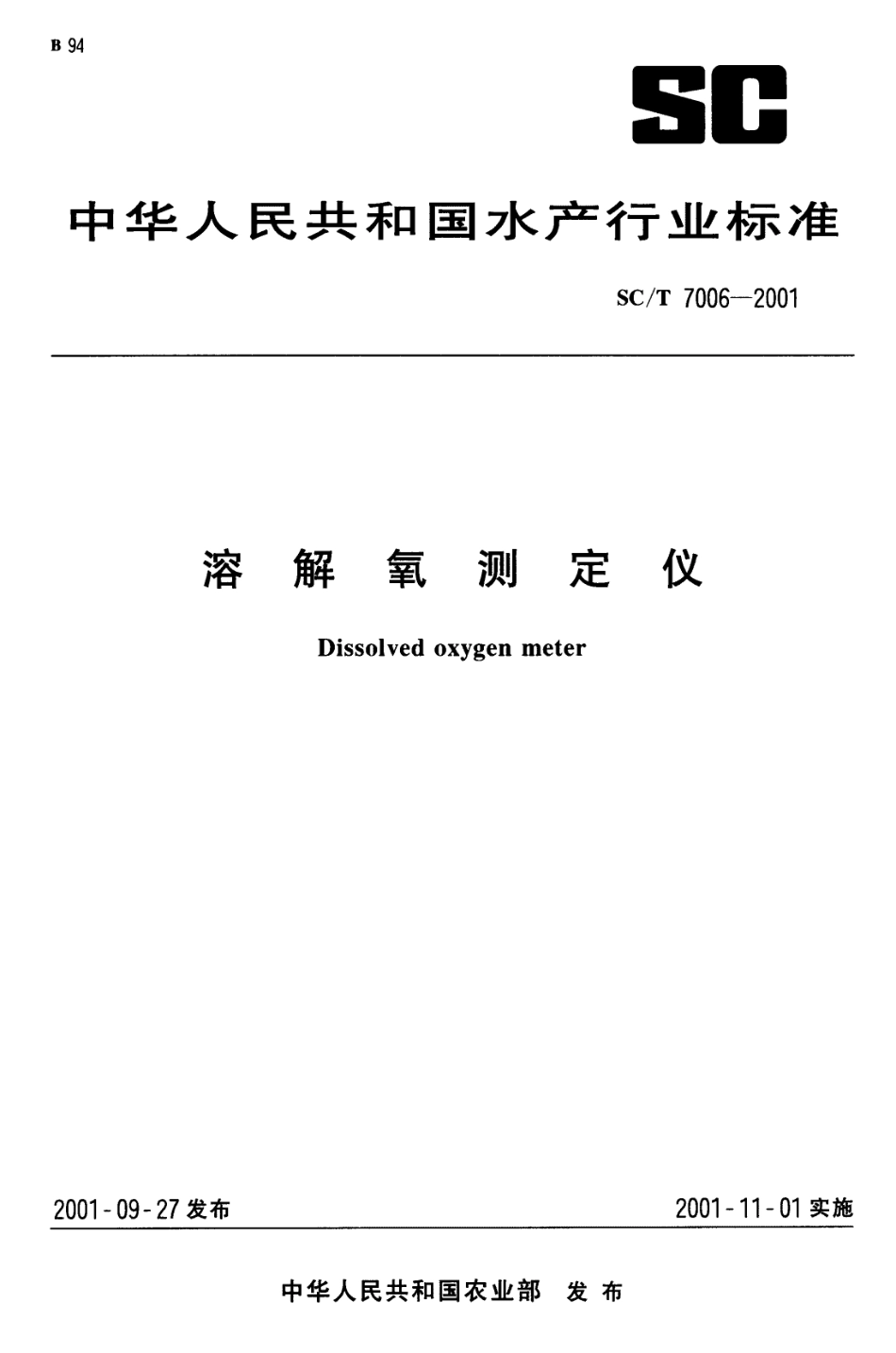

s 9 4Sc中 华 人 民 共 和 国 水 产 行 业 标 准s c/T 7 0 0 6-2 0 0 1溶解氧测定仪D i s s o l v e d o x y g e n me t e r2 0 0 1 一 0 9 一 2 7 发布2 0 0 1 一 1 1 一 0 1实施中华人民共和国农业部发 布s C/T 7 0 0 6-2 0 0 1前雀 全 1 本标准是对S C/T 7 0 0 6-1 9 8 8(原G B/T 8 5 8 7-1 9 8 8)(溶解氧测定仪 的修订。与原标准比较，修订内容为：产品分级规定改为技术要求；对耐压性能的要求删去；产品主要采用直流供电形式，删去对交流供电的绝缘性能的要求；仪器配套不作为技术要求；对工作环境条件仅规定对环境温度的要求。本标准自 实施之日 起代替S C/T 7 0 0 6-1 9 8 8,本标准的附录 A是标准的附录。本标准由农业部渔业局提出。本标准由中国水产科学研究院渔业机械仪器研究所归 口。本标准起草单位：中国水产科学研究院渔业机械仪器研究所。本标准主要起草人：叶炳栋、石晓天、王玮。本标准于 1 9 8 8 年 1 月首次发布，2 0 0 1 年 1 1 月第一次修订。中华人民共和国水产行业标准S C/T 7 0 0 6-2 0 0 1溶解氧测定仪代替 S C/T 7 0 0 6-1 9 8 8D i s s o l v e d o x y g e n me t e r范围本标准规定了以覆膜电极作为传感器的溶解氧测定仪的通用技术要求、测试方法和检验规则。本标准适用于覆膜式传感器溶解氧测定仪。2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G B 1 9 1-2 0 0 0 包装储运图示标志 G B/T 7 4 8 9-1 9 8 7 水质溶解氧的测定碘量法（e q v I S O 5 8 1 3:1 9 8 3)3 定义 本标准采用下列定义。3.1 传感器残余电流 传感器置于无氧水 中所输出的电流。3.2 零值误差 当被测的溶氧量为零值时，由传感器残余电流所引起的溶解氧测定仪零位偏离之值。3.3 响应时间 在测量时，溶解氧测定仪的溶氧示值变化到测量实际值的9 0 时所需要的时间。3.4 测氧重复性 在相同的测量条件下，对溶氧量进行多次测量时，所获得测量结果之间的一致程度，用多次测量的标准偏差来表示。3.5 测氧稳定度 在规定的工作条件下，连续测量溶解氧示值的漂移程度。4 技术要求4.1 外观质量 溶解氧测定仪外壳及旋转等零部件应完整无损。镀（涂）层均匀，无剥落、锈蚀和起泡。4.2 测量范围与分度值 溶解氧测定仪应优先采用以下量程：0 -5,0-1 0,0-2 0 三个量程，单位为m g/L。最小分度值应不小于0.1 mg/Lo4.3 在水温 2 0 时，响应时间超过 6 0 s o4.4 零值误差不超过0.1 5 m g/L o中华人民共和国农业部2 0 0 1 一 0 9-2 7 批准2 0 0 1 一 1 1 一 0 1实施S C/T 7 0 0 6-2 0 0 14.5 测温误差不超过士1 C.4.6 在水温与气温差为士1 0 之内时，溶解氧的测量误差不超过士0.5 m g/L,4.7 测氧重复性不超过0.2 m g/L,4.8 测氧稳定度不超过士 0.2 m g/L,4.9 直流供电的仪器，应有欠压指示。4.1 0 在环境温度为 o 0C-4 0 时，溶解氧测定仪应能正常工作。5 试 验方 法5.，测试条件5.1.1 环境温度：2 0 士5 C,5.1.2 相对湿度：不大于 8 5%.5.1.3 大气压：8 6 k P a-1 0 6 k P a a5.1.4 试验用水：蒸馏水。5.1.5 周围环境：无强磁场、电火花干扰。5.1.6 水样溶解氧标准值：对同一水样取样三瓶，以G B/T 7 4 8 9 碘量法滴定，每瓶滴定2 次，2 次滴定相对误差不大于0.1 m g/L才有效，取三瓶水样的 溶氧量的平均值，作为 该水样的溶解氧 标准值。5.2 测试设备5.2.1 采用G B/T 7 4 8 9 碘量法测溶解氧所需的化学试剂及玻璃器皿。5.2.2 控温准确度为士0.2 的恒温水浴（槽）三台，并附外循环冷却装置。5.2.3 充有氧气、氮气的高压气瓶，并配有低压减压阀。5.2.4 空气泵。5.2.5 0 0C-5 o 0C，分度值为0.1 的二等标准水银温度计三支。5.2.6 分析天平（准确度不低于万分之二）。5.2.7 秒表（准确度不低于士0.5 s/d),5.3 测试准备5.3.1 无氧水的制备 浓度为 5 亚硫酸钠(N a 2 S O s)溶液即为无氧水，配制时可加人适量的抓化钻（C O C 1 2）作催化剂。5.3.2 饱和溶氧水的制备 将恒温水浴的水温恒定在所要测定的温度值上，然后用空气泵向水中连续充气2 h以上。5.3.3 溶解氧测定仪的校准 校准前应检查直流供电的电源，若处于欠压状态，应先更换新电池。5.3.3.1 调零：按产品使用说明书规定进行。5.3.3.2 校正：按测试时的水温及本标准附录A，将溶解氧测定仪的传感器置于饱和溶氧水中，并将溶解氧测定仪的示值调到所对应水温的饱和溶氧值；或按产品使用说明书规定的方法校正。当测量时，若实际大气压偏离标准大气压，应按式（1)进行修正。，、，pn 一n入获 蔽 万（1）式中：A s 在大气压为p时的饱和溶氧值，m g/L;A 在标准大气压（1 0 1.3 k P a)时的饱和溶氧值，mg/L;p测量时实际大气压，k P a a5.4 外观质量检查 外观质量 由目 测检查。5.5 零值误差和响应时间的测试S C/T 7 0 0 6-2 0 0 1 将经校准的溶解氧测定仪的传感器置于水温为2 0 士5 的无氧水中，计时至5 m i n末，溶解氧测定仪的示值即为测氧的零值误差。然后将传感器移人水温为2 0 士1 的饱和溶氧水中，待溶解氧测定仪溶氧示值升至饱和溶氧值的9 0 时所需时间，即为响应时间。5.6 测量误差的测试5.6.1 测温误差的测试 将经校准的溶解氧测定仪的传感器和标准温度计同时置于三台恒温水浴（槽）中，水温分别调节至1 0 0C,2 0 C,3 0 左右，测出溶解氧测定仪温度示值与同一水浴（槽）中标准温度计读数的差值，即为测温误差。5.6.2 测氧误差的测试 将三台恒温水浴（槽）的水温分别稳定在 1 0 C,2 0 0C,3 0 三个温度值上，对 1 0 和 3 0 水样，使其成为饱和溶氧水，对2 0 水样通入氮气、氧气，使水中溶氧值稳定在3 m g/L左右。然后用溶解氧测定仪分别测量上述三个水温的水样，每次测量时间为5 m i n。同时取水样，每次取三瓶，做碘量滴定，其平均值作为溶氧标准值，测量值与标准值之差，即为测量误差。5.7 测氧重复性测试 将恒温水浴（槽）中的水温稳定在2 0 C，并使水样溶解氧饱和。然后用溶解氧测定仪在1 h内，间隔均匀地对水样测量六次（每次 5 mi n)，记录溶解氧测定仪的六次值，并按式（2)求标准偏差，即为测氧重复性。（2）式中：S-n 次测量所得测氧重复性，m g/L;x;第2 次测量值，m g/L;x-n 次测量值的平均值，m g/L;n-测量次数。5.8 稳定度测试 将恒温水浴（槽）中的溶氧饱和水水温控制在 2 0 士0.2 C，传感器置于恒温水浴（槽）中，开机半小时后记初始值 A,，同时取水样以碘量法测初始值 D,；连续测试到第 4 h末时，再记录溶解氧测定仪指示的终值A Z，同时取水样以碘量法测终值D 2,测氧稳定度按式（3)进行计算：Y t o：一 A,）一（D：一D,)”（3）式中：Y-溶解氧测定仪稳定度，m g/L;A,-溶解氧测定仪测出的初始值，m g/L;A 2溶解氧测定仪测出的终值，mg/L;D,碘量法测出的初始值，m g/L;D Z 碘量法测出的终值，mg/L o5.9 直流供 电仪器的欠压指示检查 用可调稳压电源调至欠压值以下作为仪器电源目测欠压指示。5.1 0 环境温度适应性试验 将经校准的溶解氧测定仪的整机部分置于高低温试验箱内，其传感器通过连接线置于试验箱外，分别将试验箱温度调节到。士0.2 和4 0 士0.2 C，待温度稳定后，保持2h，将传感器置于恒温水浴（槽）的饱和溶氧水中，仪器应能正常工作。6 检验规则6.1 检验分类s c/T 7 0 0 6-2 0 0 1 a）出厂检验；b)型试检验。6.2 出厂检验6.2.1 检验样本 产品人库前或交货前需全部进行检验。6.2.2 检验项 目 检验项目为本标准4.1,4.2,4.3,4.4,4.5,4.9 规定的要求。6.2.3 合格判定 所有检验项目的测试结果均符合规定时判为合格；否则判为不合格。对不合格品，允许退回车间更换元件或重新调试，重新检验合格后才可人库或销售。6 3 型式检验6.3.1 有下列情况之一的，应进行型式检验：a）新产品批量投产前或老产品转厂生产前都应先生产样机，做型式检验；b)在生产中因结构、材料、工艺有较大改变时；c）正常生产时，每年一次；d）停产一年以上，恢复生产时；e)出厂检验结果与上次型式检验有较大差异时；f)国家质量技术监督机构提出进行型式检验要求时。6.3.2 检验样本：型式检验的样本数为2 台。6.3.3 检验项 目：第 4 章中的全部项 目。6.3.4 合格判定：所有检验项目的测试结果均符合规定时判型式检验合格，否则判型式检验不合格。若因元件质量问题造成不合格项时，允许更换元件后，对不合格项及与该元件有关项目进行加倍检验，加倍检验合格时，判型式检验合格，否则判型式检验不合格。标志、包装、运输、贮存7.1 标志7.1.1 产品标志：a）制造厂名；b）产品名称；c）商标；d）产品型号；e）生产批号或出厂编号。7.1.2 包装标志：应符合G B 1 9 1 的要求。7 2 包装7.2 门纸箱要求：a）纸箱必须满足包装强度的要求；b）纸箱成型后，箱型方正，四角坚挺，无叠角，无漏洞，不脱胶，箱盖对口齐整；c)纸箱应干燥。7.2.2 防护要求：箱内垫防震的缓冲材料，主机要用防潮塑料袋装好。7.2.3 包装内随带文件：a)产品合格证；b）产品说明书；c）装箱单。S C/T 7 0 0 6-2 0 0 17.3 运输 包装好的溶解氧测定仪，应在不受雨、雪、烈日的直接影响下，适应在公路、铁路、水路、空中等各种运输设备上运输。7.4 贮存 包装好的溶解氧测定仪应存放在环境为一1 0 0C-f 40 C、相对湿度不大于8 0%、无酸碱气体、无强机械振动的库房里，且应置于离地0.5 m以上，离墙0.3 m以上的货架上。S c/T 7 0 0 6-2 0 0 1 附录A （标准的附录）权在不同温度和级化物浓度的水中饱和含t表表A1 氧在不同温度和抓化物浓度的水中饱和含量表（气压1 0 1.3 k P a)温度 C 合 C。温度 C s C。mg/L mg/L mg/L mg/L 0 1 4.64 0.0 92 5 2 0 9.0 8 0.0 481 1 1 4.22 0.08 9 0 2 1 8.9 0 0.04 6 7 2 1 3.82 0.08 5 7 2 2 8.73 0.04 5 3 3 1 3.44 0.08 2 7 2 3 8.57 0.04 4 0 4 1 3.09 0.07 9 8 一 2 4 8.41 0.04 2 7 5 1 2.74 0.07 7 1 一 2 5 8.25 0.04 1 5 6 12.42 0.07 4 5 i 8.1 1 0.04 0 4 7 1 2.1 1 0.07 2 0 2 7 7.96 0.03 9 3 8 11.81 0.06 9 7 2 8 7.82 0.03 8 2 9 11.53 0.06 7 5 2 9 7.69 0.03 7 2 1 0 11.26 0.06 5 3 3
