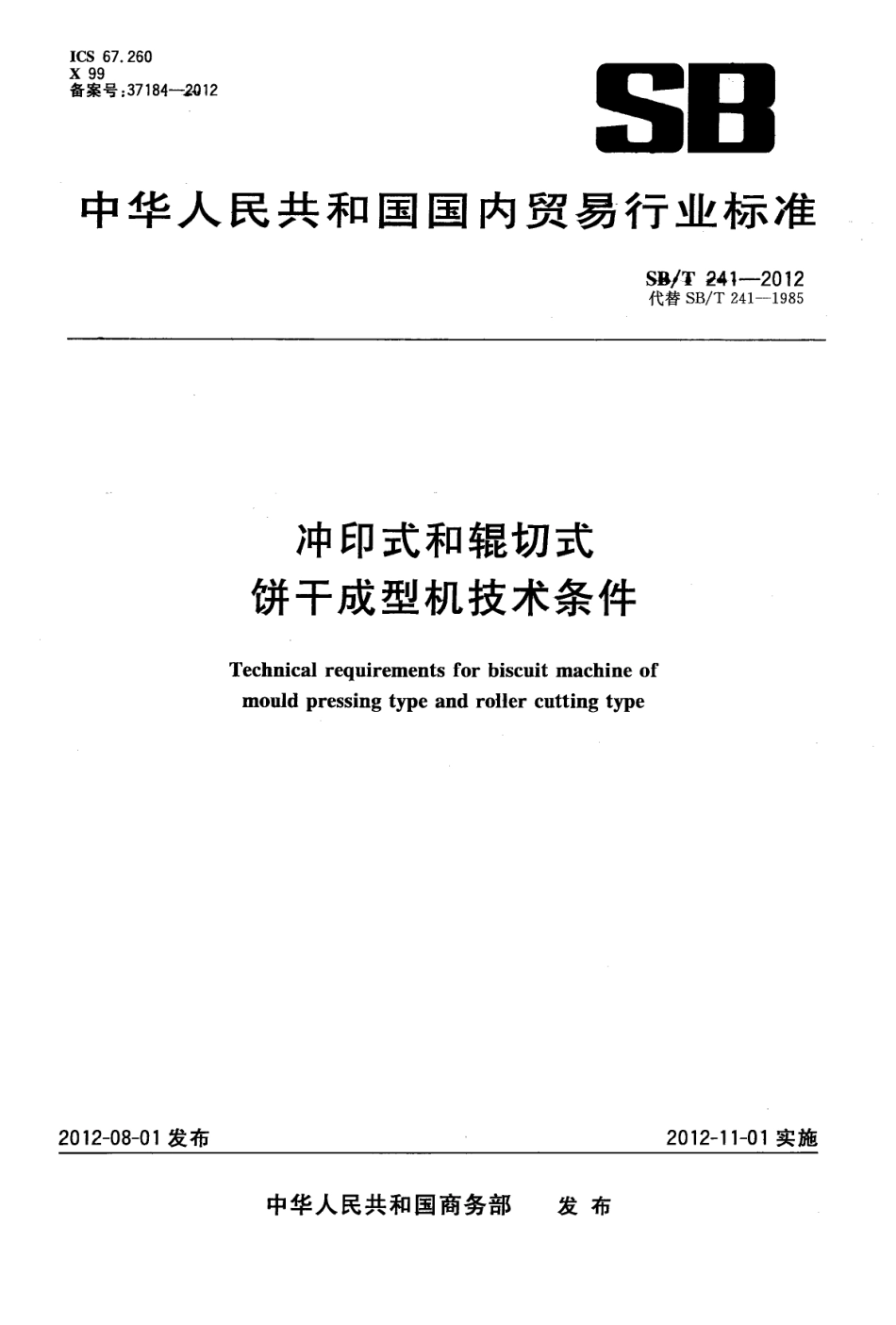

SBT 241-2012 冲印式和辊切式饼干成型机技术条件.pdf

SB/T241一20123.2.1间歇式冲印饼干成型机intermittent stamping biscuit moulding machine冲模在做连续往复运动时，面带间歌移动，完成冲印饼干生坯的机器。SB/T10291.2-2012,定义3.2.1.13.2.2摇摆式冲印饼干成型机rocking stamping biscuit moulding machine冲模在做直线往复运动的同时，随连续运动的面带同步摆动，完成冲印饼干生坯的机器。SB/T10291.2-2012,定义3.2.1.23.3辊切式饼干成型机roller cutting type biseuit moulding machine由印花、切块辊及脱模辊将压片机输出的面带印花、切块、脱模，并完成饼干生坯与余料分拣、输送操作的机器。该机有两种形式，一种可由单辊独立完成印花、切块操作，另一种由两辊分别完成。SB/T10291.2一2012，定义3.2.33.4额定产量rated output制造商明示或标称的产量。4技术要求4.1一般要求4.1.1饼干机应按有关国家标准和本标准的规定进行设计，并应按照规定程序批准的图样及技术文件进行制造。4.1.2饼干机的面斗、轧辊、印模、输送带等与面团接触的零部件应操作方便，易于清洗和维修。4.1.3饼干机的钣金件应按图样规定的技术要求加工，边缘平整、表面无磕伤、无明显凹凸不平和弯曲不直等缺陷。4.1.4饼干机应有可靠的安全装置，传动部分应有防护罩等防护装置。4.1.5饼干机焊接件和铆接件应符合SB/T226-一2007的有关规定。4.1.6饼干机的俦件应符合SB/T225一2007的有关规定。4.1.7饼干机连续运转时，油箱内机油温升不应超过65，滚动轴承温升不应超过70。4.1.8饼干机空载噪声，冲印式应不大于80dB(A);辊切式应不大于75dB(A)。4.2装配要求4.2.1饼干机应按SB/T224一2007的有关规定进行装配.4.2.2饼干机的刀刃与轧辊表面吻合。4.2.3饼干机每对轧辊应能用手灵活转动，每对辊的间隙调整应方便可靠。4.2.4饼干机的冲模运动应与输送带运动协调。4.2.5饼干机传动机构和工作机构应运转灵活，不应有停滞、爬行现象。4.3外观要求4.3.1饼干机的外表面不应有磕伤、划伤、粗糙不均的现象；产品的电镀件镀层应均匀、牢固，表面应光滑，无划痕，无锈斑，无脱落，无漏镀等缺陷。4.3.2涂漆应符合SB/T228一2007中的规定。4.3.3经常拆卸的零部件、护罩、盖等应分离涂漆。2
