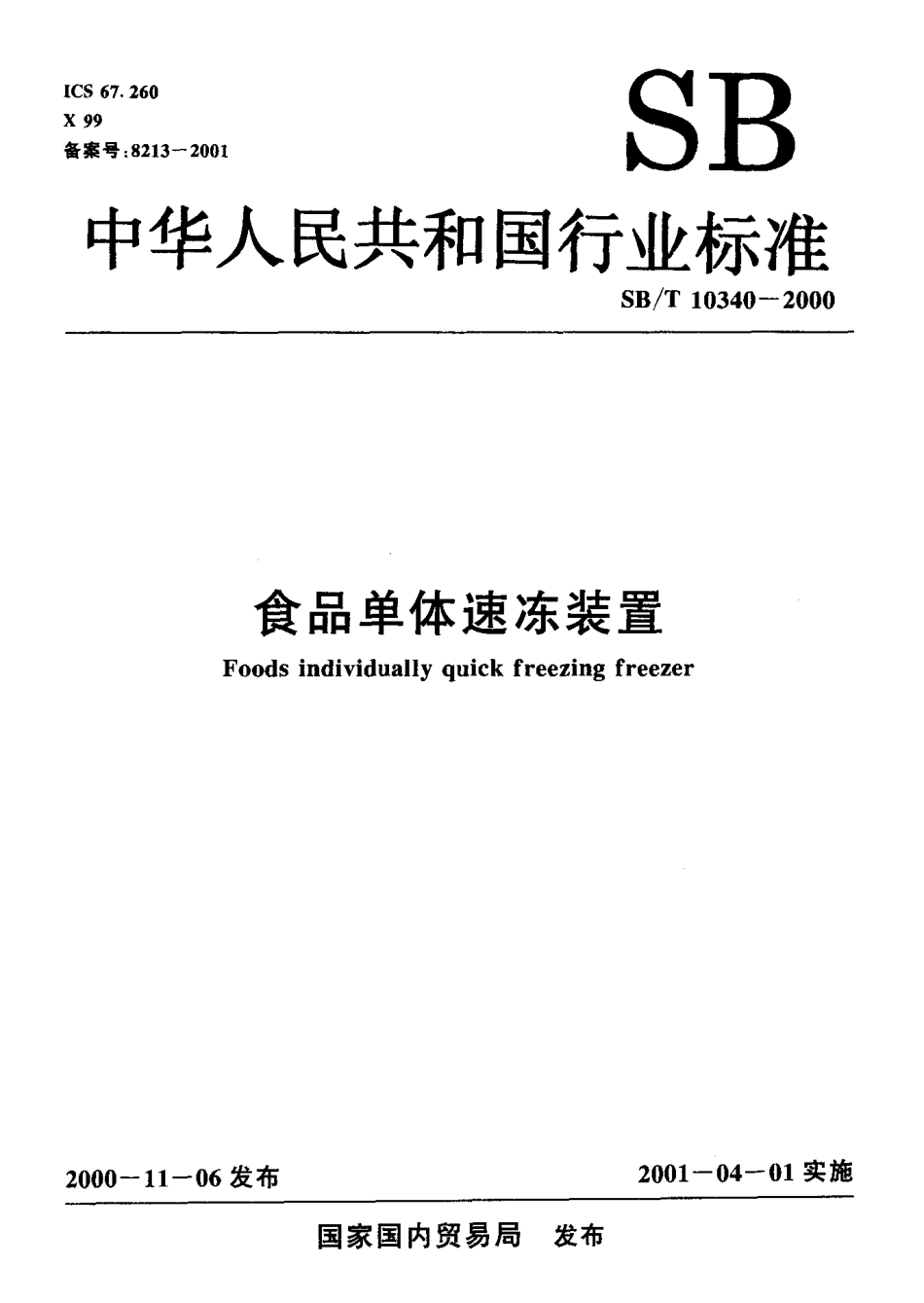

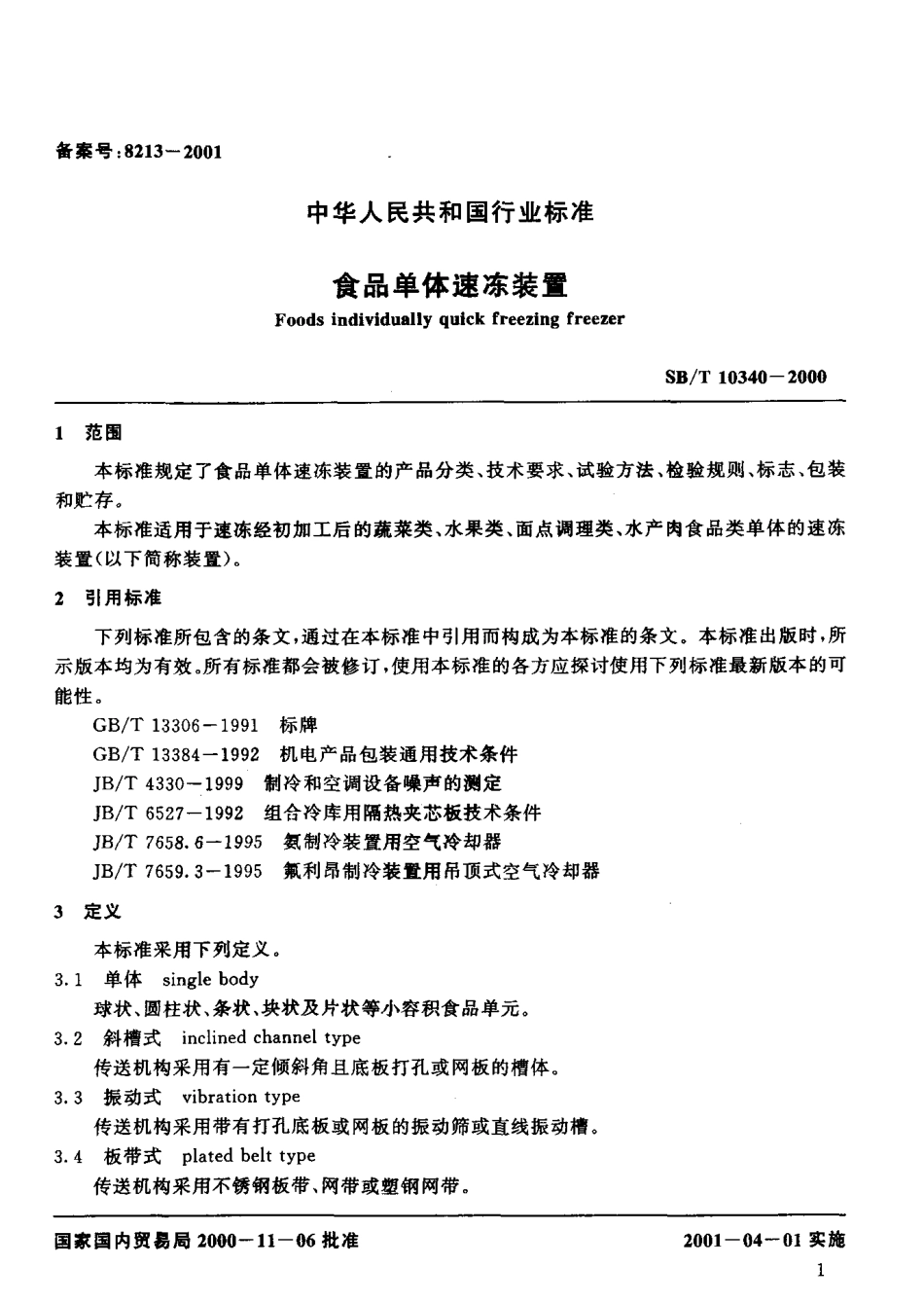

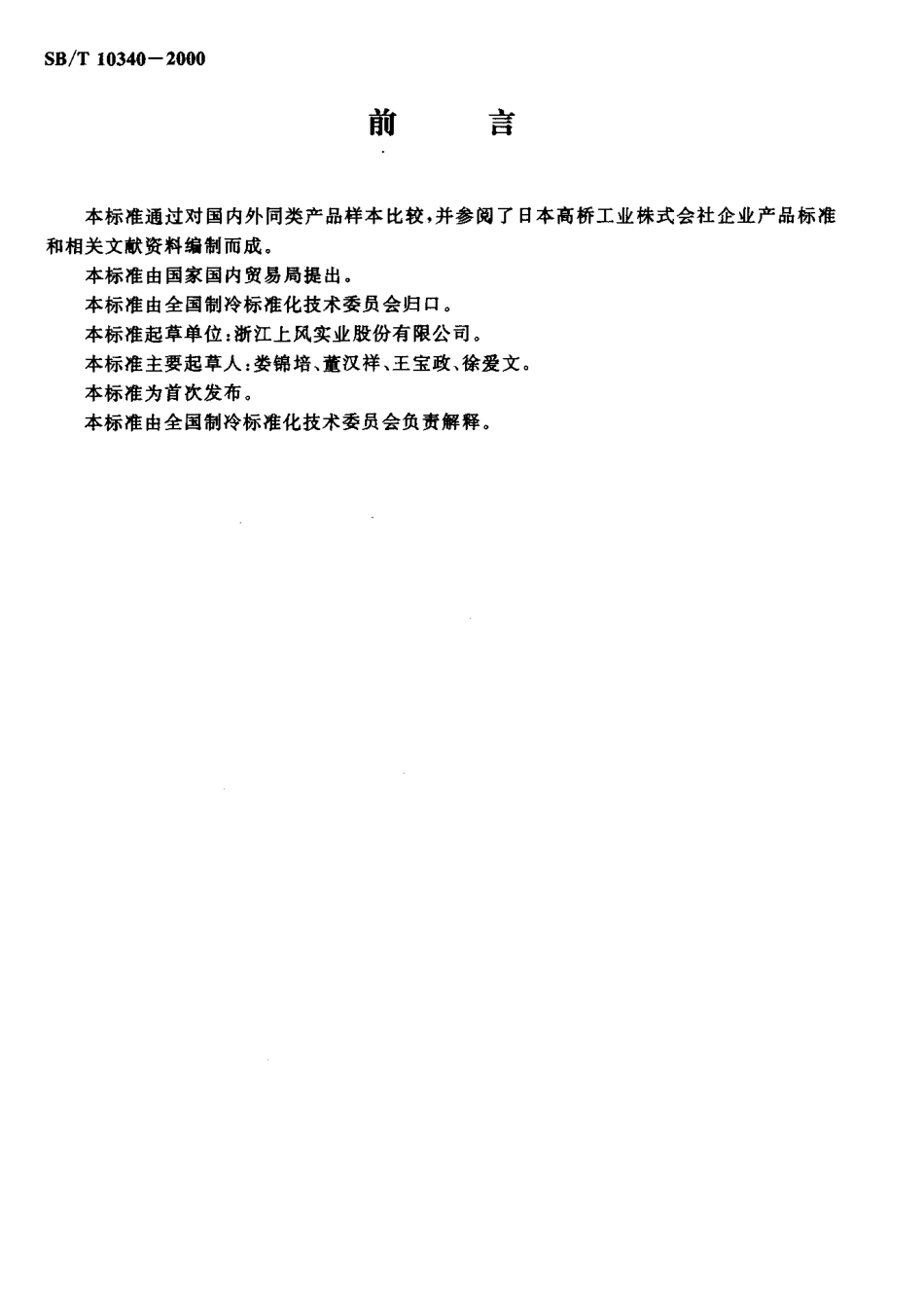

I CS 6 7.2 6 0X 9 9备案号:8 2 1 3-2 0 0 1S B中华人民共和国行业标准S B/T 1 0 3 4 0 一2 0 0 0食品单体速冻装置F o o d s i n d i v i d u a l l y q u i c k f r e e z i n g f r e e z e r2 0 0 0 一1 1 一0 6发布2 0 0 1 一0 4-0 1 实施国家国内贸易局发布S B/T 1 0 3 4 0-2 0 0 0前言 本标准通过对国内外同类产品样本比较，并参阅了日本高桥工业株式会社企业产品标准和相关文献资料编制而成。本标准由国家国内贸易局提出。本标准由全国制冷标准化技术委员会归口。本标准起草单位:浙江上风实业股份有限公司。本标准主要起草人:娄锦培、董汉祥、王宝政、徐爱文。本标准为首次发布。本标准由全国制冷标准化技术委员会负责解释。备 案号:8 2 1 3-2 0 0 1中华人民共和国行业标准食 品单体速冻装置F o o d s i n d i v i d u a l l y q u i c k f r e e z i n g f r e e z e rS B/T 1 0 3 4 0-2 0 0 01范围 本标准规定了食品单体速冻装置的产品分类、技术要求、试验方法、检验规则、标志、包装和贮存。本标准适用于速冻经初加工后的蔬菜类、水果类、面点调理类、水产肉食品类单体的速冻装置(以下简称装置)。2 引用标准 下列标准所包含的条文，通过在本标准中引 用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G B/T 1 3 3 0 6 一1 9 9 1 标牌 G B/T 1 3 3 8 4-1 9 9 2 机电产品包装通用 技术条件 J B/T 4 3 3。一1 9 9 9 制冷和空调设备噪声的测定 J B/T 6 5 2 7 一1 9 9 2 组合冷库用隔热夹芯板技术条件 J B/T 7 6 5 8.6 一1 9 9 5 氨制冷装置用空气冷却器 J B/T 7 6 5 9.3-1 9 9 5 氟利昂制冷装置用吊顶式空气冷却器3定义 本标准采用下列定义。3.1 单体 s i n g l e b o d y 球状、圆柱状、条状、块状及片状等小容积食品单元。3.2 斜槽式i n c l i n e d c h a n n e l t y p e 传送机构采用有一定 倾斜角且底板打孔或网板的槽体。3.3 振动式v i b r a t io n t y p e 传送机构采用带有打孔底板或网 板的 振动筛或直线振动槽。3.4 板带式p l a t e d b e l t t y p e 传送机构采用不锈钢板带、网带或塑钢网带。国家国内贸易局 2 0 0 0-1 1-0 6 批准2 0 0 1-0 4-0 1实施 1S B/T 1 0 3 4 0-2 0 0 04产品分类4.1 按装置机械 传送方式可分为板带式、斜槽式、振动式。4.2 按装置冻结功能可分为带推车道和不带推车道。4.3型号表示方法困 口 一口 口机械传送方式:X表示斜槽式 Z表示振动式 板带式不表示名义冻结能力:单位:k g/h 以含水7 4%的碗豆为标准冻结功能:(工)表示带推车道 (II)表示不带推车道装置代号4.4 型号示例 S D S(1)-5 0 0:表示带推车道，冻结能力为5 0 0 k g/h 的板带式食品 单体速冻装置。S D S(II)一1 0 0 0 Z:表示不带推车道，冻结能力为l o o o k g/h 的振动式食品 单体速冻装置。5技术 要求5.1 一般要求5.1.1 装置应符合本标准的规定，并按经规定程序批准的图样和技术文件制造，也可按用户和制造厂的合同制造。5.1.2 装置所用的材料、配套件均应符合相应国家、行业标准的规定，并满足食品卫生和使用环境的要求。52 性能要求5.2.1 食品冻结出料时物料的中心温度应不高于一1 8 0C;食品冻结前进料中心温度不高于1 5 0C;装置内空气温度应不高于一3 0 C,5.2.2 装置的冻结能力应符合设计要求，并不得低于设计能力的 9 5%o5.2.3 速冻冻品应呈单体状态，单体率应不小于 9 5%o5.2.4 速冻冻品形状应保持完好无损，破损率应不大于 1%05.2.5 装置的噪声声压级不大于8 0 d B(A)o53 传动装置5.3.1 装置的各支承钢架必须符合设计的强度和刚度要求。支承钢架焊接表面不得存在裂纹、焊穿和未填满的弧坑。5.3.2 非不锈钢材料制的各支承钢架，均需经防腐处理，具有良好的耐蚀性。5.3.3 输送带的传动应设有张紧装置，以产生和调整带的预拉力，保证传动平稳。在传送冻品时，其左右摆动幅度不得大于5 m m,5.3.4 各链传动必须设有张紧装置，以避免链条传动垂度过大时啮合不良和链条振动。2S B/T 1 0 3 4 0-2 0 0 05.3.5 输送带运行速度应采用无级调速，以 适应各种速冻食品冻结工艺的要求。5.3.6 振动槽体在横向应保持水平状态，并不能与其它设备有刚性接触。5.3.7 振动槽体应设有调节装置，用以调整激振电机改变激振角和振力，适应调节速冻冻品的输送量。5.3.8 挡料壁板应平整，不应有翘裂、歪斜。5.3.9 凡与速冻食品 接触的 材料均 应采用符合食品卫生法要求的 材料。5.4 隔热围护5.4.1 隔热夹芯板的隔热材料采用聚氨醋泡沫塑料或聚苯乙烯泡沫塑料等，面板采用无毒防护材料，其质量应符合J B/T 6 5 2 7 的规定。5.4.2 组装后的隔热夹芯板接缝应均匀、严密，接缝错位应不大于 1.5 mm，使用的密封材料应无毒、无臭、耐低温、耐老化，有良好的隔热性和防潮性。5.4.3 隔热夹芯板的表面涂层应色泽均匀、光滑平整，无明显划痕擦伤，与金属板结合应牢固、无锈蚀、剥落。5.4.4 隔热门应关闭严密、开关灵活、安全可靠。隔热门内外应都能开门。5.4.5 隔热门应装有电热线以防结露和冻粘。所用电压应是安全电压。5.4.6 隔热围护内应在适当位置安装防潮照明灯。照明灯开关应防潮且置于隔热围护上便于操作的部位或电控箱操作面板上，所用电压应是安全电压。5.4.7 装置空载时，库体内空气温度从常温降至设计温度所需时间应不大于 l h o5.4.8 在环境温度不超过(3 2 士D C，相对湿度不超过(7。士 5)%的条件下，装置在运行时库体外表面不应有凝露水流淌。5.4.9 装置进出料口 处应有防漏冷措施，无明显的 跑冷现象。5.4.1 0 隔热围 护底面最低处应设有排水口。5.5 空气冷却器5.5.1 空气冷却器质量应符合 J B/T 7 6 5 8.6和J B/T 7 6 5 9.3的规定。5.5.2 空气冷却器的管束与旁侧管板结合处应作防止漏水或漏风的处理。装置的融霜水出口应作水封或加启闭型密封盖，防止装置内外空气对流。5.5.3 融霜性能 装置应设有融霜装置。融霜结束后，空气冷却器蒸发盘管及排水管路中不应残留影响正常工作性能的霜和冰。5.5.4 空气冷却器的各部件均应作表面防腐处理，表面处理后应光洁，不应有斑点、流挂等缺陷。5.5.5 空气冷却器的蒸发盘管等耐压部件均应经耐压试验和气密试验，总装后还应进行气密试验。5.6 电气装置5.6.1 电控箱外形结构设计应简洁、美观、牢固，并保证在操作、运行维护时安全、可靠、方便。各指示仪表、开关、按钮、指示灯应排列整齐，安装牢固端正，无松动。5.6.2 电 控箱电气系统的 设计应做到在各种情况下，确保人身安全。做到出现电气故障或操作错误时，都要有效地使设备不受损坏和工作可靠，缩小影响的范围。5.6.3 电控箱门启闭灵活、自如，开启角度不小于 9 0 0 05.6.4电气设 备应能存额定电压的 9 0%-1 0 5%内正常工作，应有可靠的接地。S B/T 1 0 3 4 0-2 0 0 05.7 装置的绝缘电阻和耐电压试验规定如下:a)装置的绝缘电阻应在 2 Mf 1 以上;b)装置带电部位耐电压试验，连续 l m i n应无击穿或闪络。5.8 装置总装后，需经 2 h以上的机械运转试验，经检查电机、减速器应无异常发热，各部件应运行正常。5.9 装置冻结床面和推车道的风速分布应均匀，无冻品时床面平均风速应不小于5 m/s，推车道平均风速应不小于 3 m/s,5.1 0 装置的内外表面应沽净，喷涂层均匀光滑，色泽光亮一致，不应有影响外观的各类缺陷。5.n成套性 成套供应的装置还应包括:制冷剂进、出口接头;融霜水进、出口接头;成组装配法兰。5.1 2 质量保证期 在遵守产品使用说明书各项规定的条件下，从制造厂发货之 日起 1 8个月内，交货使用时间不超过 1 2 个月，产品因制造质量不良或发生损坏或不能正常工作时，制造厂应免费修理或更换(不包括易损件)。6 试验方法6.1 耐压和气密试验 耐压和气密 试验 方法按J B/T 7 6 5 8.6-1 9 9 5 中的6.2 或按J B/T 7 6 5 9.3-1 9 9 5 中的6.3规定进行。6.2 绝缘电阻和耐电压试验 用 5 0 0 V绝缘电阻计侧量装置带电部位对非带电部位的绝缘电阻，在装置的带电部位与非带电部位之间施 1 0 0 0 V加 2 倍额定交流电压的蓦本正弦波，历时 l m i n应无击穿或闪络。6.3 风速测定 装置组装完毕后，启动风机和冻结床。风速场测点布置如图1 所示，用风速仪紧邻床面测其风速，并取其平均值。翻-一，翻一一一，月，.-.-弓:4-习 巴弓1 0 0 0图 1S B/T 1 0 3 4 0-2 0 0 06.4 冻品温度测定 按国家有关标准的规定进行测定。6.5 冻结能力测定 在设计工况下及所指定的标准冻品，秤量器正常运行并秤出合格冻品之后的任意 l h内的冻 品质量。6.6 单体率测定 在装置正常运行并秤出 合格冻品之后的任意I h 内，从冻品中 分拣出粘连冻品后称A剩余的冻品质量，即可计算单体率。单体率按式(1)计算:x:一 鲁 X 1 0 0%“，式中:x 1 单体率;m，一 单 体 状 冻品 质量，k g;m总的冻品质量，k g。6.7 破损率测定 在装置正常运行并秤出合格冻品之后的任意 l h内，从冻品中分拣出破损的冻品质量，称量其质量即可计算破损率。破损率按式(2)计算:x 2 一 令 X 1 0 0 “，式中:x 2 破损率;M x 破损单体状冻品 质量，k g;m总的冻品质量，k g。6.8 空载降温试验 装置组装完毕降温调试时，启动制冷机组，开始计时，至库内空气温度降到规定温度时止，记录降温时间。6.9 凝露试验 在环境温度不超过(3 2 士1)C，相对湿度不超过(7 0 士5)%的条件下，装置内空气温度降到规定温度，并保持稳定。测定环境温度与装置隔热夹芯板外表面平均温度之差，试验结果应符合 5.4.8的要求或符合不产生凝露的温度条件。61 0 融霜试验 按规定程序进行融霜.记录融藉开始至结束时间。检查空气冷却器燕发盘管表面藉层融化情况和融箱水排泄情况。6.1 1 噪声测试 按 J B/T 4 3 3 0-1 9 9 9附录C的规定进行测量。6.1 2 试验用仪表 试验用的 仪表应附带有效使用期的检定合格证，风速仪的 准确度为。.2 5 m/s,7检验规则7.1 一般要求 装置应由制造厂的质量检验部门按本标准和相应标准及技术文件进行检验，合格后方能出厂。7.2 装置的出厂检验和型式检验按表 1 的规定进行。S B/T 1 0 3 4 0-2 0 0 0表 1检 验 项 目出 厂 检 验型 式 检 验外观及外形尺寸vv耐压及气密性v侧绝缘电阻及耐电压vv部件及装配质t侧丫机械运转vv装 置 完 整 性v了冻品温度v风 速v冻 结 能 力v单体率及破损率v空续降温及凝礴v融箱v噪声v注:“7”表示进行厂一”表示不进行.7.3 出厂检验 每套装置制成后均应进行出厂检验.7.4 型式检验 有下列情况之一时，应进行
