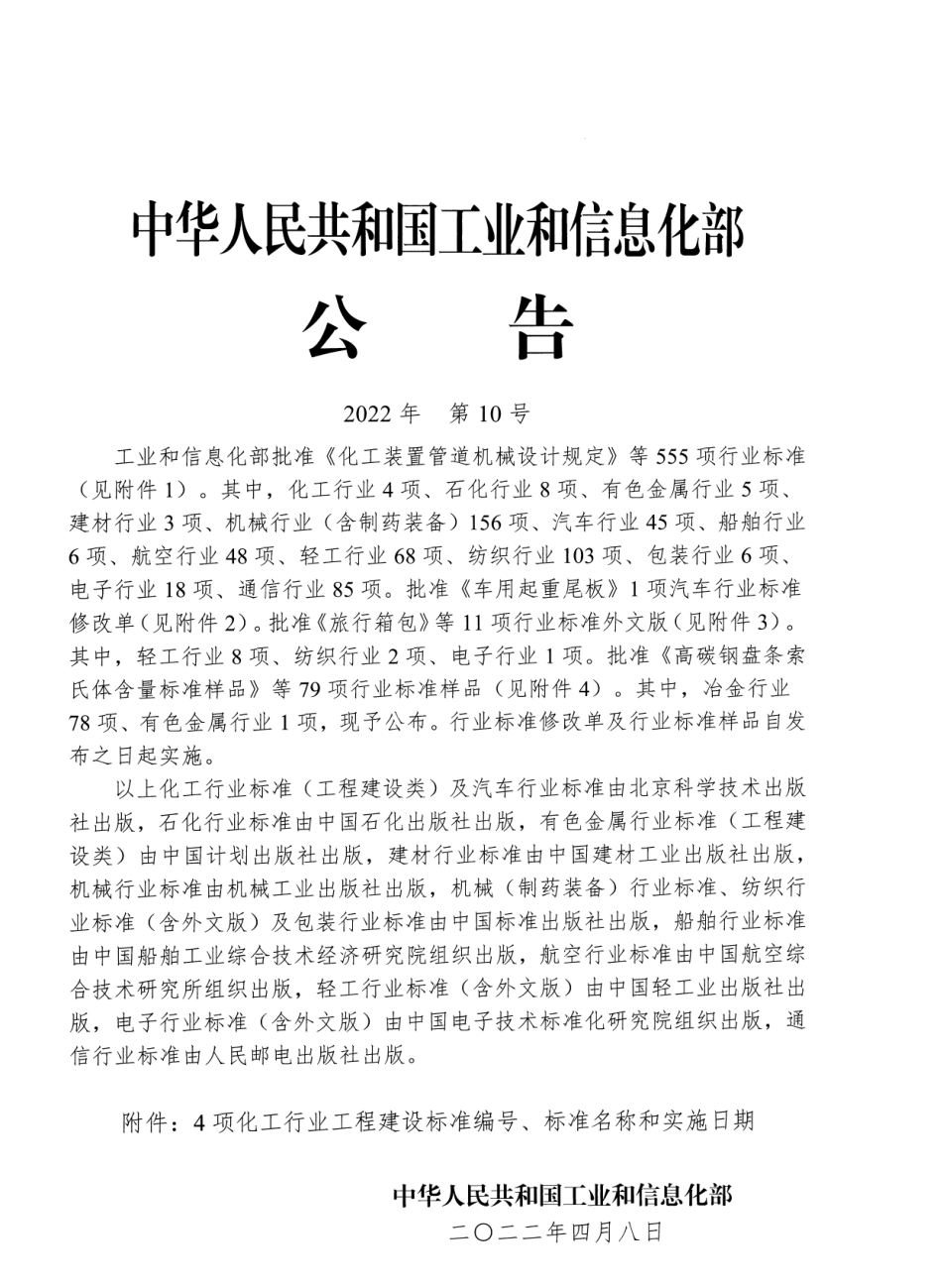

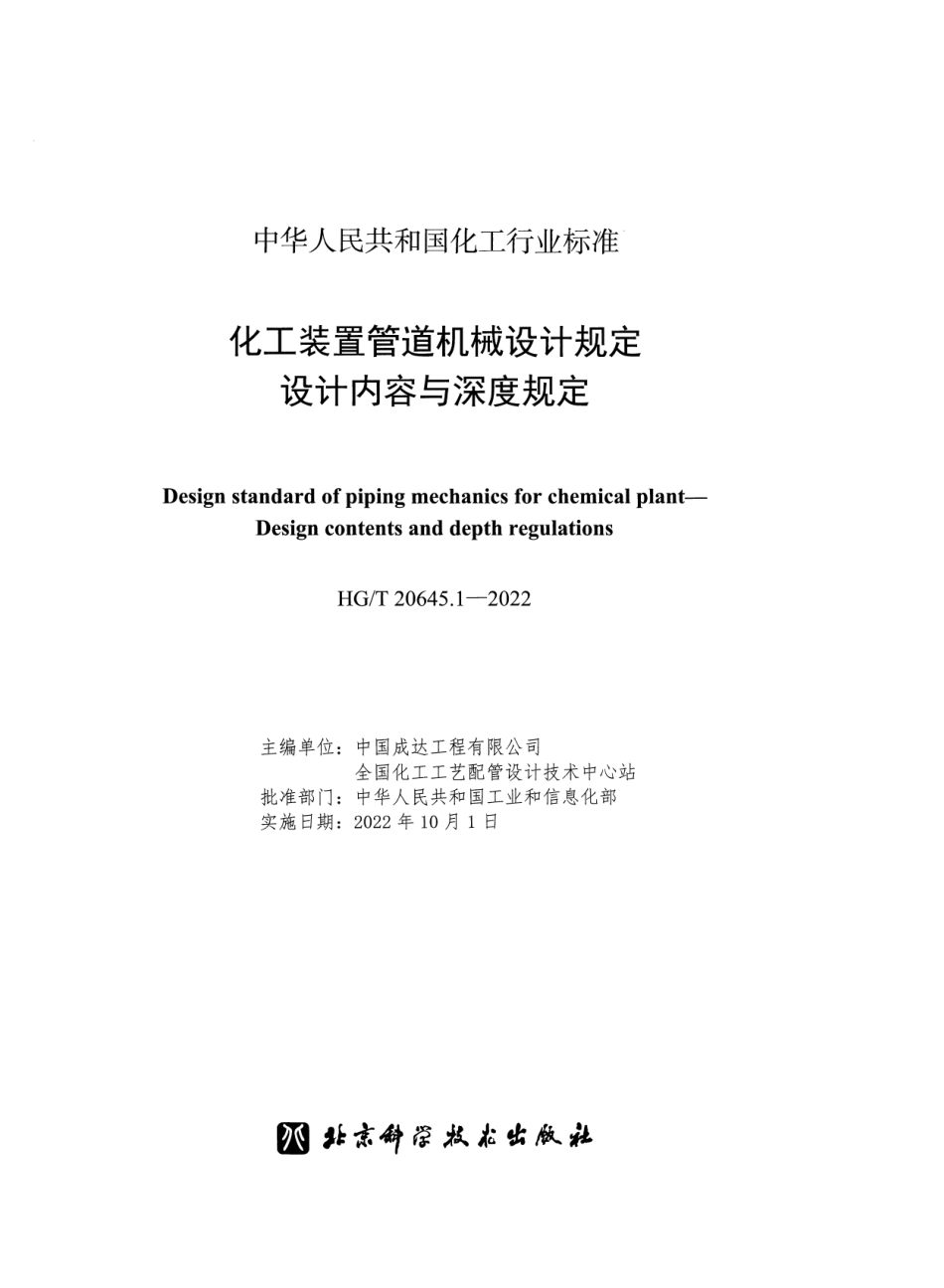

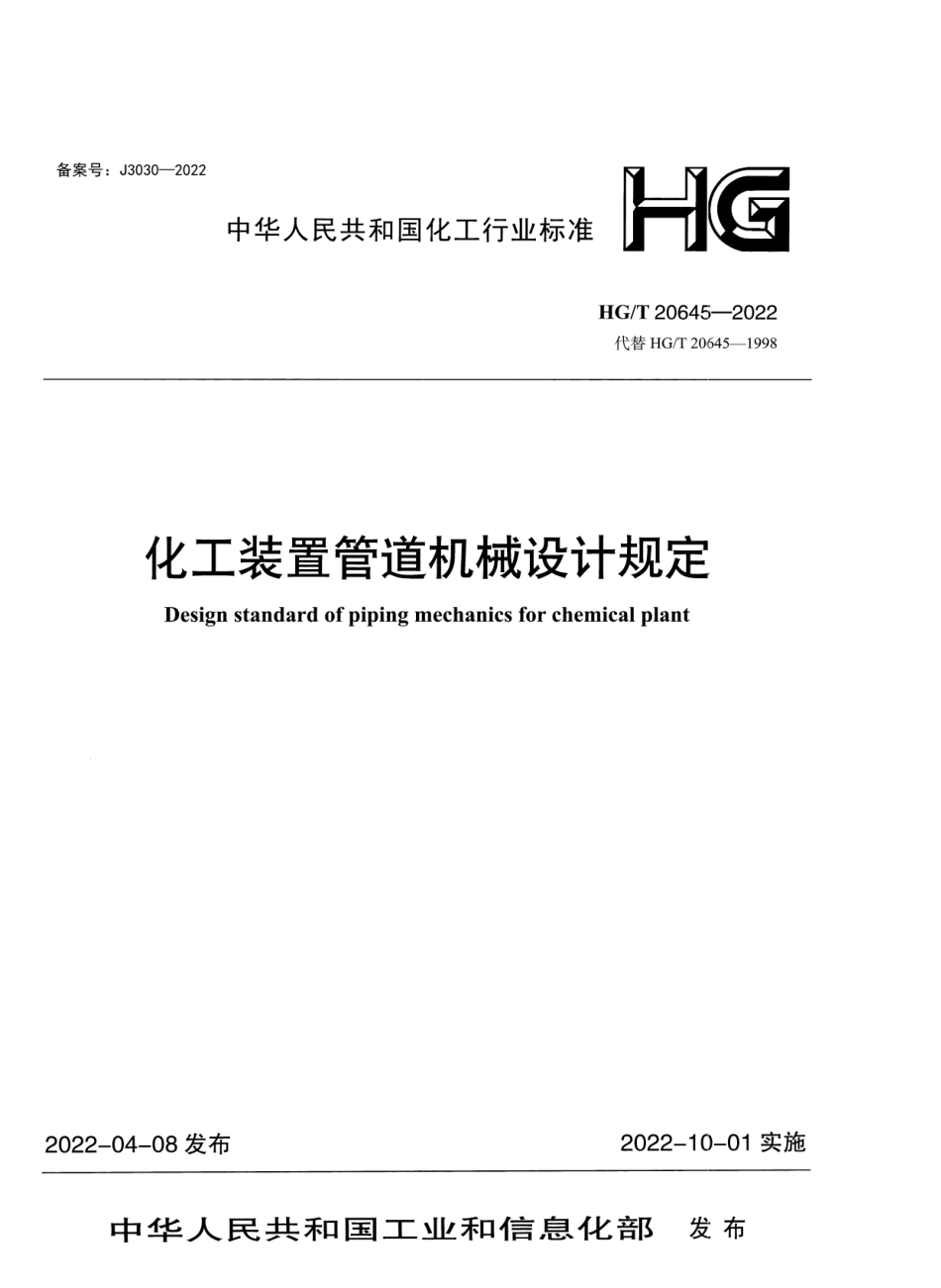

备案号:J3030-2022 问时国化叫标准HGHG/T 20645-2022 代替HG厅20645-1998化工装置管道机械设计规定Design standard of piping mechanics for chemical plant 2022-04-08发布2022-10-01实施中华人民共和国工业和信息化部发布学兔兔 标准下载中华人民共和国化工行业标准化工装置管道机械设计规定设计内容与深度规定Design standard of piping mechanics for chemical plant-Design contents and depth regulations HG/T 20645.1-2022 主编单位:中国成达工程有限公司全国化工工艺配管设计技术中心站批准部门:中华人民共和国工业和信息化部实施日期:2022年10月1日囚It-;t.4t每术木结/ii.JJ.学兔兔 标准下载中华人民共和国王业和信息化部公主七1=1 2022年第10号工业和信息化部批准化工装置管道机械设计规定等555项行业标准(见附件1)。其中，化工行业4项、石化行业8项、有色金属行业5项、建材行业3项、机械行业(含制药装备)156项、汽车行业45项、船舶行业6项、航空行业48项、轻工行业68项、纺织行业103项、包装行业6项、电子行业18项、通信行业85项。批准车用起重尾板1项汽车行业标准修改单(见附件2)。批准旅行箱包等11项行业标准外文版(见附件3)。其中，轻工行业8项、纺织行业2项、电子行业1项。批准高碳钢盘条索氏体含量标准样品等79项行业标准样品(见附件4)。其中，冶金行业78项、有色金属行业1项，现予公布。行业标准修改单及行业标准样品自发布之日起实施。以上化工行业标准(工程建设类)及汽车行业标准由北京科学技术出版社出版，石化行业标准由中国石化出版社出版，有色金属行业标准(工程建设类)由中国计划出版社出版，建材行业标准由中国建材工业出版社出版，机械行业标准由机械工业出版社出版，机械(制药装备)行业标准、纺织行业标准(含外文版)及包装行业标准由中国标准出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，轻工行业标准(含外文版)由中国轻工业出版社出版，电子行业标准(含外文版)由中国电子技术标准化研究院组织出版，通信行业标准由人民邮电出版社出版。附件:4项化工行业工程建设标准编号、标准名称和实施日期中华人民共和国王业和信息化部二O二二年四月八日学兔兔 标准下载附f牛:4项化工行业工程建设标准编号、标准名称和实施日期序号标准编号标准名称被代替标准编号实施日期HG/T 20645-2022 化工装置管道机械设计规定HG/T 20645-1998 2022-10-01 2 HG/T 20712-2022 磷化工固体废物堆场设计与施工规范3 HG/T 22818-2022 橡胶工厂综合监控系统设计规范2022-10-01 I 4 HG/T 22819-2022 橡胶工厂物流设计规范2022-10-01 学兔兔 标准下载目。昌本规定是根据工业和信息化部关于印发2015年第四批行业标准修订计划的通知(工信厅科2015J165号文)的要求，由中国石油和化工勘察设计协会为主编部门，委托全国化工工艺配管设计技术中心站负责组织，中国成达工程有限公司、全国化工工艺配管设计技术中心站为主编单位，会同参编单位，在原行业标准化工装置管道机械设计内容和深度规定HG/T 20645.1-1998 的基础上修订完成。本规定自实施之日起代替化工装置管道机械设计内容和深度规定HG/T 20645.1-19980 本规定在修订过程中，编制组进行了广泛的调查研究，认真总结了我国化工工程设计方面的管道应力分析和管架设计、施工工艺、质量控制、工程质量验收工作的实践经验，同时参考了国内外化工工程技术应用的大量资料，并在广泛征求意见的基础上，修改本规定，最后经审查定稿。本规定共分为8章，其主要内容包括总则、设计文件的组成和简要说明、管系柔性分析和应力计算报告的编制、各类数据表的编制、管架表的编制、管架材料表的编制、特殊管架图的绘制、管架的加工和安装说明的编制。本规定与HG/T20645.1-1998相比，主要变化如下:1.增加了总则;2.删除了往复式压缩机进出口管道动力计算输出文件的相关内容;3.增加了管系柔性分析和应力计算报告的编制的相关内容;4.对管架表的内容和深度作了修改。本规定由工业和信息化部负责管理，由中国石油和化工勘察设计协会负责日常管理，由中国成达工程有限公司负责具体技术内容的解释。在执行过程中如有意见和建议，请与中国成达工程有限公司联系(联系地址:四川省成都市天府大道中段279号成达大厦;邮编:610041;电话:028-65531491;电子邮箱:)，以供今后修订时参考。本规定主编单位、参编单位、主要起草人和主要审查人:主编单位:中国成达工程有限公司全国化工工艺配管设计技术中心站参编单位:中国天辰工程有限公司中国五环工程有限公司华陆工程有限责任公司主要起草人:刘勋泽丁伟陈兴安代永清杜光怡刘俊蔡晓峰张西平主要审查人:吴礼学马海宾王果俊田德永刘洪福端木瑾唐琳单荣邢睿玉刚3 学兔兔 标准下载目次l 总则.(7)2 设计文件的组成和简要说明2.1设计文件的组成.(8)2.2简要说明.(引3 管系柔性分析和应力计算报告的编制3.1一般要求.(川3.2管系柔性分析和应力计算报告的内容和深度.(川4 各类数据表的编制.4.1一般要求.(10)4.2数据表的内容和深度.(10)5 管架表的编制.(川5.1一般要求.(11)5.2管架表的内容和深度.(11)6 管架材料表的编制.(6.1一般要求(12)6.2管架材料表的内容和深度(12)7 特殊管架图的绘制.7.1一般要求.(13)7.2绘制要求.(13)8 管架的加工和安装说明的编制.制.(1的8.1一般要求.(14)U管架的加工和安装说明的内容和深度.制.(14)本规定用词说明.附:条文说明.5 学兔兔 标准下载Contents 1 General provisions(7)2 Composition and brief description of design documents.(的2.1 Composition of design documents.(8)2.2 Brief description.(8)3 Compilation of piping flexibility analysis and stress calculation report.(9)3.1 Genera1 requirements.(9)3.2 Contents and depth of piping flexibi1ity ana1ysis and stress calcu1ation reports.(9)4 Compilation of datasheets.(10)4.1 Genera1 requirements.(10)4.2 Contents and depth of datasheet.(10)5 Compilation of pipe support list(11)5.1 Genera1 requirements(11)5.2 Contents and depth ofpipe support 1ist.(11)6 Compilation of pipe support materiallist.(12)6.1 Genera1 requirements.(12)6.2 Contents and depth of pipe support materia1list.(12)7 Drawing of special pipe support.(1 7.1 Genera1 requirements咽(13)7.2 Drawi吨requrements.(13)8 Compilation of manufacturing and installation instructions for pipe support.(14)8.1 Genera1 requirements(14)8.2 Contents and depth of manufacturing and installation instructions for pip巳support.(14)Explanation of wording in this code.(15)Addition:Explanation of provisions.(17)6 学兔兔 标准下载1总则1.O.1 为规范化工装置管道机械设计文件的组成及设计成品文件的内容和深度，制定本规定。1.O.2 本规定适用于化工装置的管道机械设计。1.O.3 本规定为通用性内容，在工程项目设计时，项目设计经理(负责人)应根据项目特点及合同要求，对本规定作适当的补充和调整。1.O.4 化工装置管道机械设计工作除应执行本规定外，尚应符合国家现行有关标准的规定。7 学兔兔 标准下载2 设计文件的组成和简要说明2.1 设计文件的组成2.1.1 设计文件应包括下列内容:1 设计文件目录。2 管系柔性分析和应力计算报告。3 数据表应包括:1)弹簧支(吊)数据表;2)阻尼器数据表;3)刚性拉撑杆数据表;4)膨胀节数据表。4 管架表。5 管架材料表应包括:1)成型管架汇总表;2)杂项材料(含型钢材料、标准零部件材料等)汇总表06 管架图。7 管架的加工和安装说明。2.2简要说明2.2.1 需发往施工现场的设计文件目录应列出，供设计使用的过程文件在目录中不必列出。2.2.2 管系柔性分析和应力计算报告应至少包含输入条件、节点处的位移、力和应力等。2.2.3 数据表的内容应至少包含设计参数、管线号和数量等。2.2.4 管架表的内容应至少包含管架号、管线号、数量等。2.2.5 编制管架材料表应分类填写，对成型管架、弹簧支吊架、阻尼器等可按套统计，总量由专业负责人统一组织填写。设计人员编制管架材料表时，应只填写设计用量。2.2.6 管架图包括标准管架图和特殊管架图。标准管架图应从标准管架图册中选取，特殊管架图可由设计人员绘制。2.2.7 管架的加工和安装说明是厂商制造管架和现场施工安装的指导性文件，管架制造厂和施工安装公司应遵照执行。8 学兔兔 标准下载3 管系柔性分析和应力计算报告的编制3.1一般要求3.1.1 应力计算报告应根据临界管系表、应力轴测图和材料等级表等有关文件资料进行编制。3.2 管系柔性分析和应力计算报告的内容和深度3.2.1 管系柔性分析和应力计算报告的输入应至少包含管径、壁厚、温度、压力和材料等。3.2.2 管系柔性分析和应力计算报告的输出应至少包含节点的位移、力、力矩和应力等。9 学兔兔 标准下载4 各类数据表的编制4.1一般要求4.1.1 数据表应根据管道柔性分析和应力计算报告等有关文件资料进行编制。4.2 数据表的内容和深度4.2.1 弹簧支吊架数据表应至少包含弹簧编号、管线号、安装荷载、操作荷载、位移、数量等。4.2.2 阻尼器数据表应至少包含阻尼器编号、管线号、荷载、位移、数量等。4.2.3 刚性拉撑杆数据表应至少包含刚性拉撑杆编号、管线号、荷载、位移、数量等。4.2.4 膨胀节数据表应至少包含膨胀节位号、管线号、膨胀节形式、连接形式、各个方向的位移和刚度、介质、温度、压力、材料、数量等。10 学兔兔 标准下载5 管架表的编制5.1一般要求5.1.1 管架表应根据管道布架条件图、标准管架图、特殊管架图、土建条件图、设备条件图等有关图纸文件进行编制。5.2 管架表的内容和深度5.2.1 管架表应至少包含管架号、管线号、数量等。11 学兔兔 标准下载6 管架材料表的编制6.1一般要求6.1.1 管架材料表应根据管架表、标准管架图、特殊管架图、管道柔性分析和应力计算报告等有关文件资料进行编制。6.2 管架材料表的内容和深度6.2.1
