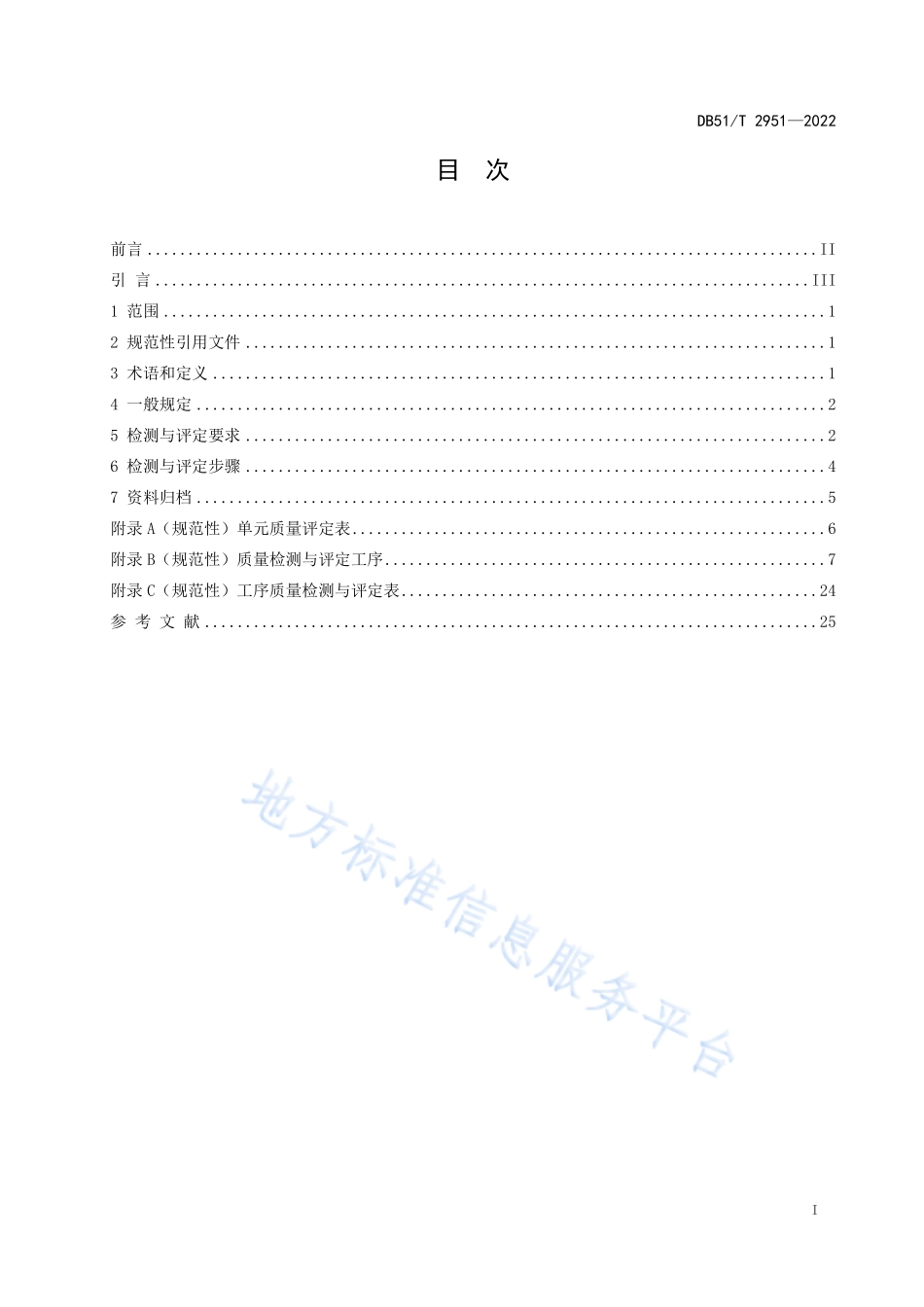

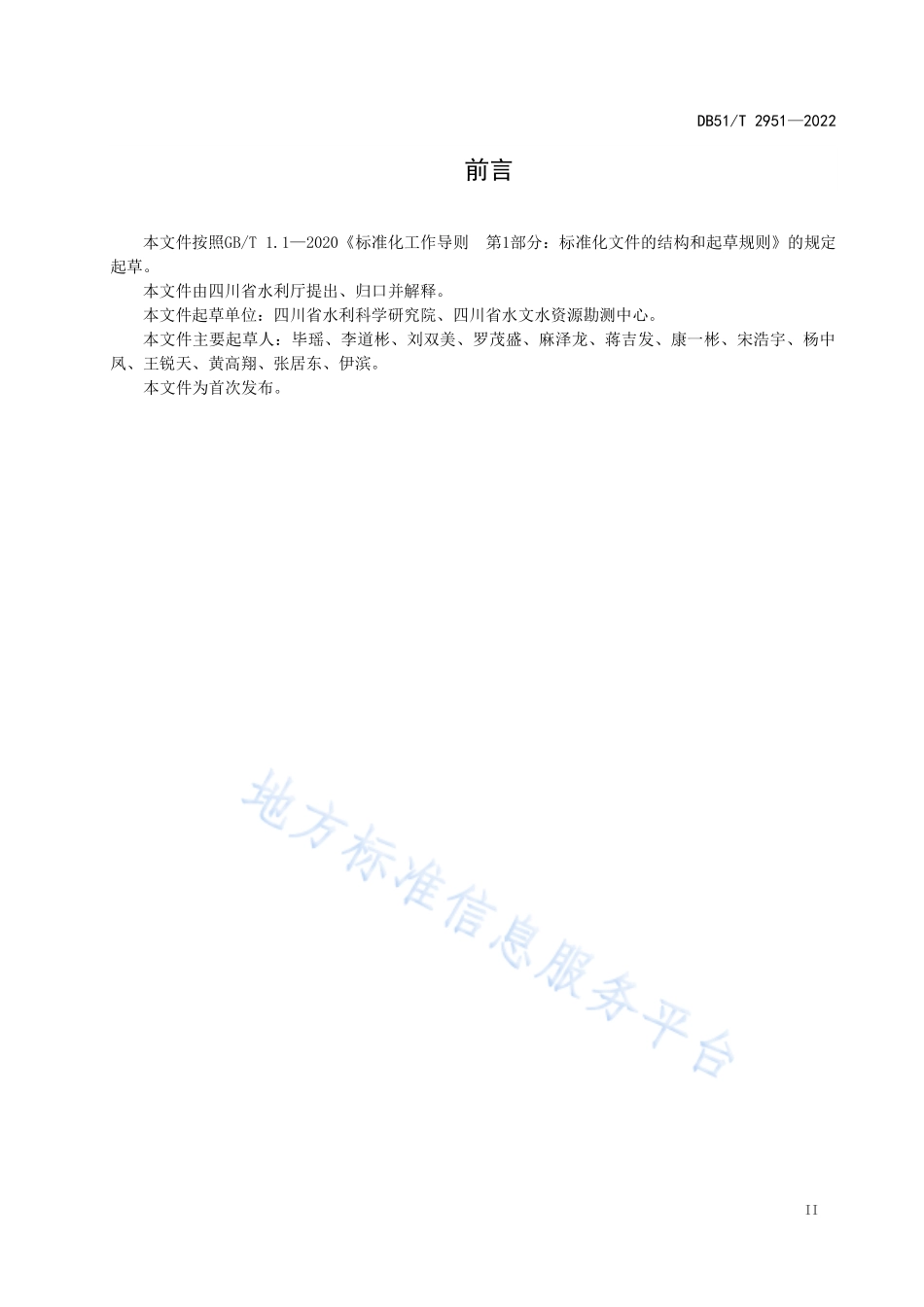

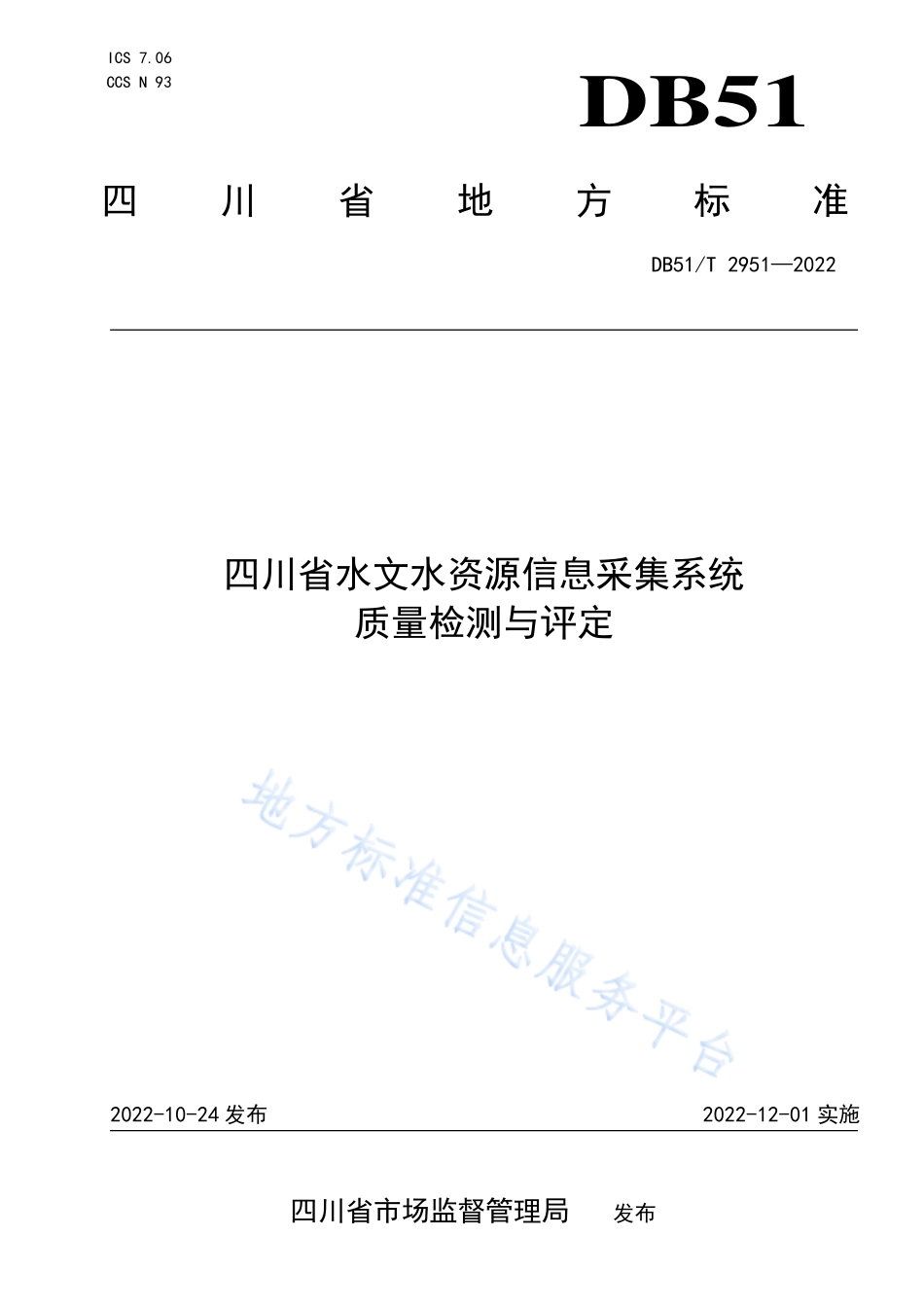

ICS 7.06 CCS N 93 四川省地方标准 DB51/T 29512022 DB51 四川省水文水资源信息采集系统 质量检测与评定 2022-10-24 发布 2022-12-01 实施 四川省市场监督管理局 发布 DB51/T 29512022 I 目次 前言.II 引 言.III 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 一般规定.2 5 检测与评定要求.2 6 检测与评定步骤.4 7 资料归档.5 附录 A（规范性）单元质量评定表.6 附录 B（规范性）质量检测与评定工序.7 附录 C（规范性）工序质量检测与评定表.24 参 考 文 献.25 DB51/T 29512022 II 前言 本文件按照GB/T 1.12020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定起草。本文件由四川省水利厅提出、归口并解释。本文件起草单位：四川省水利科学研究院、四川省水文水资源勘测中心。本文件主要起草人：毕瑶、李道彬、刘双美、罗茂盛、麻泽龙、蒋吉发、康一彬、宋浩宇、杨中凤、王锐天、黄高翔、张居东、伊滨。本文件为首次发布。DB51/T 29512022 III 引 言 2015年12月，水利部根据水利水电工程单元工程施工质量验收评定标准发布了水利水电工程单元工程施工质量验收评定表，该评定标准与评定表中未将与水文水资源信息采集系统建设的相关标准和规范纳入，同时四川省也未制定统一的水文水资源信息采集系统建设工程检测与评定的规范性指导文件，致使相关建设工程质量检测与评定较为随意。为使水文水资源信息采集系统建设质量要求统一，质量检测与评定工作标准化，规范化，特制定本文件。按照水利部关于修订印发水利标准化工作管理办法（水国科2019112号）的通知精神，根据2016年11月水利部关于印发水文设施工程质量评定暂行办法的通知（水文计2016161号）的质量评定要求，落实水利水电工程验收规程（SL223-2018）1.0.10条款“工程验收应在施工质量检验与评定的基础上，对工程质量提出明确结论意见”的意见，编制单位收集了现行水文水资源信息采集系统相关建设工程涉及的国标、行业标准和规范的基础上，整理制定本文件，作为四川省范围内水文水资源信息采集系统建设执行水利部相关检测与评定的规范性文件。DB51/T 29512022 1 四川省水文水资源信息采集系统 质量检测与评定 1 范围 本文件规定了四川省水文水资源信息采集系统建设的检测、评定、资料归档。本文件适用于四川省行政区划内各级水文水资源信息采集系统建设的质量检测与评定。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T 11828.2 水位测量仪器 第2部分:压力式水位计 GB/T 11832 翻斗式雨量计 GB/T 41368 水文自动测报系统技术规范 GB/T 50138 水位观测标准 GB/T 50159 河流悬移质泥沙测验规范 GB 50179 河流流量测验规范 GB 50217 电力工程电缆设计标准 GB 50395 视频安防监控系统工程设计规范 SL 21 降水量观测规范 SL 183 地下水监测规范 SL 219 水环境监测规范 SL 337 声学多普勒流量测验规范 SL 364 土壤墒情监测规范 SL 443 水文缆道测验规范 SL 537 水工建筑物与堰槽测流规范 SL 622 水文缆道设计规范 SL 630 水面蒸发观测规范 SL 649 水文设施工程施工规程 3 术语和定义 3.1 水文水资源信息采集系统 hydrology data auto-acquisition and transmission system 能够自动收集、传输和处理各种实时水文水资源监测数据的站点所涉及的水文基础设施及水文监测设备的总称。3.2 单元 separated item 依据水文水资源信息采集系统设计结构、建设部署和质量考核要求，将水文水资源信息采集系统划分为不同功能的建设单元，一个单元通常是由若干工序组成的综合体，是对水文水资源信息采集系统工程进行质量检测与评定的基本单位。DB51/T 29512022 2 3.3 工序 working procedure 按建设的先后顺序将建设单元划分成的若干个具体建设过程或建设步骤。3.4 主控因素 dominant item 对单元的功能起决定作用或对安全、卫生、环境保护有重大影响的检测与评定项目。3.5 一般因素 general item 除主控因素以外的检测与评定项目。4 一般规定 4.1 水文水资源信息采集系统组成 水文水资源信息采集系统建设根据实际建设规模，由1个或多个单元组成；每个单元根据实际建设内容，由若干工序组成。4.2 单元划分 水文水资源信息采集系统建设中，在同一地点实施并完成系统建设中全部功能或特定节点功能的工程应划分为单元。所划分单元的名称应与本项目及水文的规定协调。原则上分为以下类型：a)水文站建设单元：以获取河道流量为主要目的的站点。该单元同时包括水位采集，同时还可包括雨量、蒸发、泥沙等多种水文要素。b)水位站建设单元：以获取河道水位为主要目的的站点，但一般不包括流量要素采集。该单元还可包括雨量以及其它与流量无关的水文要素采集。c)雨量站建设单元：仅以获取雨量要素为目的的站点。d)水质监测站建设单元：以实时监测特定河道、水库或管道水质指标为目的的站点。e)墒情监测站建设单元：以实时监测土壤墒情为目的的站点。f)气象要素监测站建设单元：以实时监测包括雨量要素在内的多种气象要素为目的的站点。g)地下水监测站建设单元：以实时监测地下水水位要素为目的的站点。h)水资源监控站建设单元：以实时监测河道、渠道或者管道等资源性流量数据为目的的站点。i)生态流量监测站建设单元：以实时监测河道断面生态流量下泄达标情况为目的的站点。j)信息接收站建设单元：收集水文水资源信息实时采集站点数据的站点。k)按照原则可划分的其他类型的水文站点。注：根据建设单元的不同需求确定所需工序。4.3 工序划分 水文水资源信息采集系统工程根据具体建设内容，划分为28项工序，见表1。4.4 质量检测因素 工序的质量检测与评定的因素分为主控因素和一般因素。5 检测与评定要求 5.1 对象 DB51/T 29512022 3 水文水资源信息采集系统以对工序的检测和评定为基础，以单元的评定为结论，实施质量检测与评定。5.2 工序质量检测要求 工序及质量检测要求应符合表1的规定。表 1 工序及质量检测要求 序号序号 工序名称工序名称 质量检测要求质量检测要求 参考标准参考标准 1 断面设置 应符合 B.1 的规定 GB/T 50138、GB 50179 2 水准点布设 应符合 B.2 的规定 GB/T 50138 3 水位观测水尺安装 应符合 B.3 的规定 GB/T 50138 4 水文测验观测步道建设 应符合 B.4 的规定 GB/T 50138 5 气象（雨量）场建设 应符合 B.5 的规定 SL 21 6 浮子式水位计台（测井）建设 应符合 B.6 的规定 GB/T 50138 7 配套土建附属设施建设 应符合 B.7 的规定 GB/T 50138、SL 622 8 水文缆道及绞车基础建设 应符合 B.8 的规定 SL 443、SL 622 9 水文缆道塔架建设 应符合 B.9 的规定 SL 443、SL 622 10 水文缆道绳索及行车系统建设 应符合 B.10 的规定 SL 443、SL 622 11 水文缆道操作控制系统建设 应符合 B.11 的规定 SL 443、SL 622 12 水文缆道信号系统建设 应符合 B.12 的规定 SL 443、SL 622 13 防雷及设备地网建设 应符合 B.13 的规定 SL 443、SL 622 14 缆线（强电、弱电、控制、信号、网络等）敷设 应符合 B.14 的规定 GB 50217 15 管槽（强电、弱电、控制、信号、网络等）敷设 应符合 B.15 的规定 GB 50217 16 雨量计安装 应符合 B.16 的规定 GB/T 1183、SL 21 17 水位计安装 应符合 B.17 的规定 GB/T 11828.2、GB/T 50138 18 在线流量测验系统安装 应符合 B.18 的规定 GB 50179、SL 337 19 水面蒸发监测设备安装 应符合 B.19 的规定 SL 630 20 土壤墒情监测设备安装 应符合 B.20 的规定 SL 364 21 地下水监测系统建设 应符合 B.21 的规定 SL 183 22 水质传感器安装 应符合 B.22 的规定 SL 219 23 在线泥沙测验系统建设 应符合 B.23 的规定 GB/T 50159 24 电功率推流系统建设 应符合 B.24 的规定 SL 537 25 堰闸测流系统建设 应符合 B.25 的规定 SL 537 26 遥测设备集成 应符合 B.26 的规定 GB/T 41368 27 遥测中心站接收系统安装 应符合 B.27 的规定 GB/T 41368 28 远程视频监视系统设备安装 应符合 B.28 的规定 GB 50395 5.3 工序评定标准 主控因素全部评定为合格，一般因素有50%及以上项目评定为合格，该工序评定为“合格”。DB51/T 29512022 4 5.4 单元评定标准 涉及所有工序质量检测与评定全部为合格，该单元评定为“合格”。6 检测与评定步骤 6.1 确定单元 按照本文件4.2要求，确定水文水资源信息采集系统建设的每个“站点”为不同类型的若干单元，1个单元对应1个“站点”，对应1张单元质量评定表，见附录A。6.2 确定工序 根据已划分每个单元的实际建设内容，按照SL 649要求确定本单元质量检测与评定工序，1个单元应包含所有建设内容的工序，填写在单元质量评定表中。按照附录B的要求，确定各工序质量检测与评定因素，见附录C。注：工序涉及的质量检测与评定因素可能存在与实际需求的差异，对不足的因素可另行添加。6.3 工序质量检测与评定 6.3.1 前置条件 该工序涉及建设内容已完成，报检资料齐全、真实、有效。6.3.2 工作程序 6.3.2.1 施工单位自检 对照附录B，逐项检查该工序确定的各项质量检测与评定因素，并填写工序质量检测与评定表。6.3.2.2 监理单位核检 根据施工单位该工序检测记录、报检资料，对该工序质量检测与评定表各检测因素进行复核，确认该工序内各检测项目是否达到合格标准，对发现的遗留问题和质量缺陷提出处理意见。6.3.2.3 工序质量确认 施工、监理单位确认该工序的质量检测与评定意见和结论，相关责任人在该工序质量检测与评定表履行签认手续。6.4 单元质量评定 6.4.1 前置条件 该单元涉及所有工序已完成建设，报检资料齐全、真实、有效。该单元涉及所有工序质量检测与评定全部合格，遗留问题和质量缺陷处理完毕。6.4.2 工作程序 6.4.2.1 监理单位复核确认 监理单位复核确认该单元涉及所有工序遗留问题和质量缺陷的处理情况是否达到合格要求。6.4.2.2 单元质量确认 DB51/T 29512022 5 施工、监理单位对质量评定意见和结论，相关责任人在各单元质量评定表中履行签认手续。7 资料归档 7.1 资料暂存与保管 施工单位对经监理单位签字确认的全部资料进行妥善保管。7.2 资料归档 所建设的水文水资源信息采集系统整体履行验收手续后，全部质量评定资料会同其它工程验收材料移交业主。由业主按照相关规定和程序进行收集、整理、归档。A DB51/T 29512022 6 B A 附 录 A （规范性）单元质量评定表 单元质量评定表见表A.1。表A.1 单元质量评定表 单元质量评定表单元质量评定表 工程名称工程名称 单元名称单元名称 施工单位施工单位 评定日期评定日期 序序 号号 工序名称工序名称 工序
