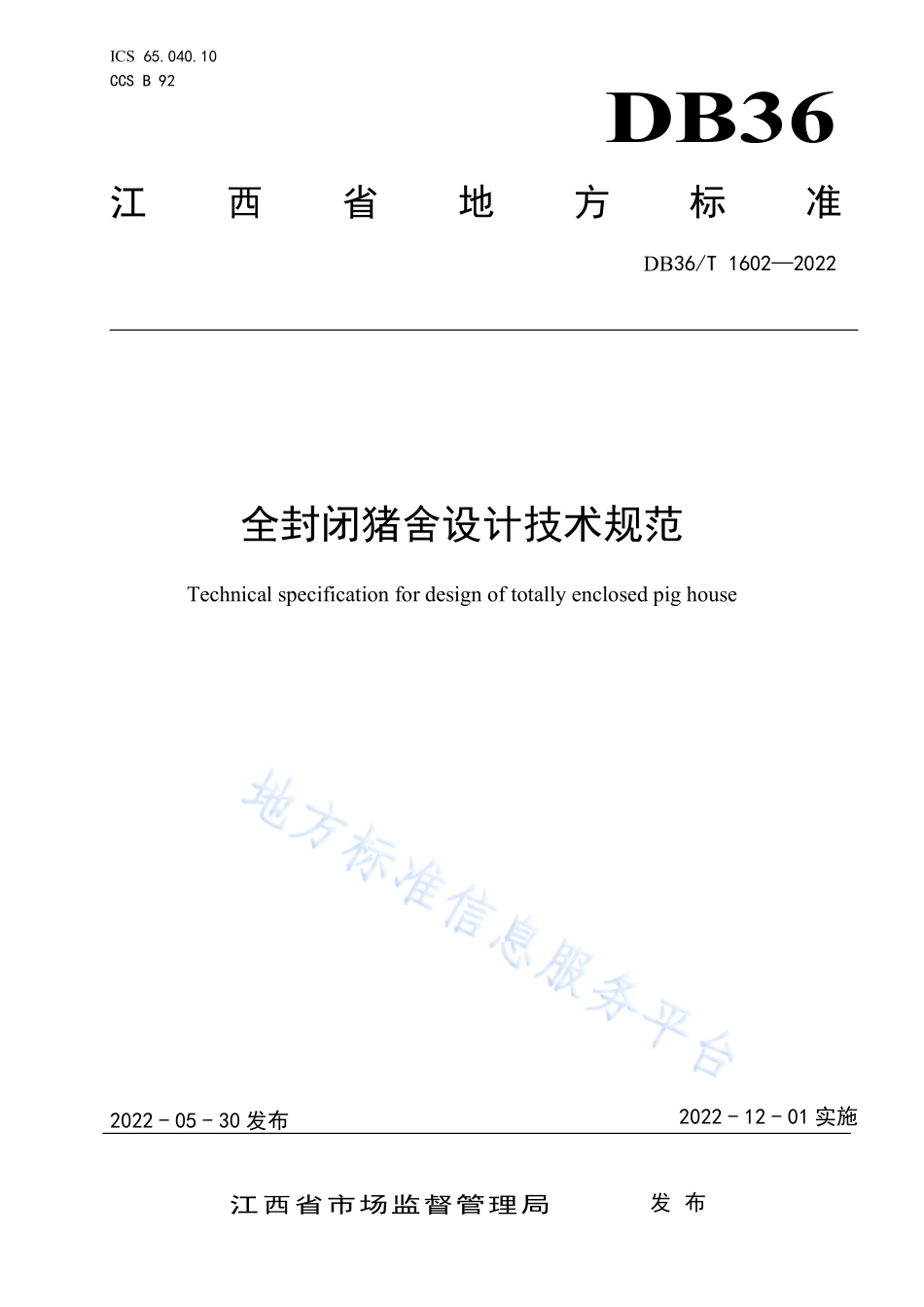

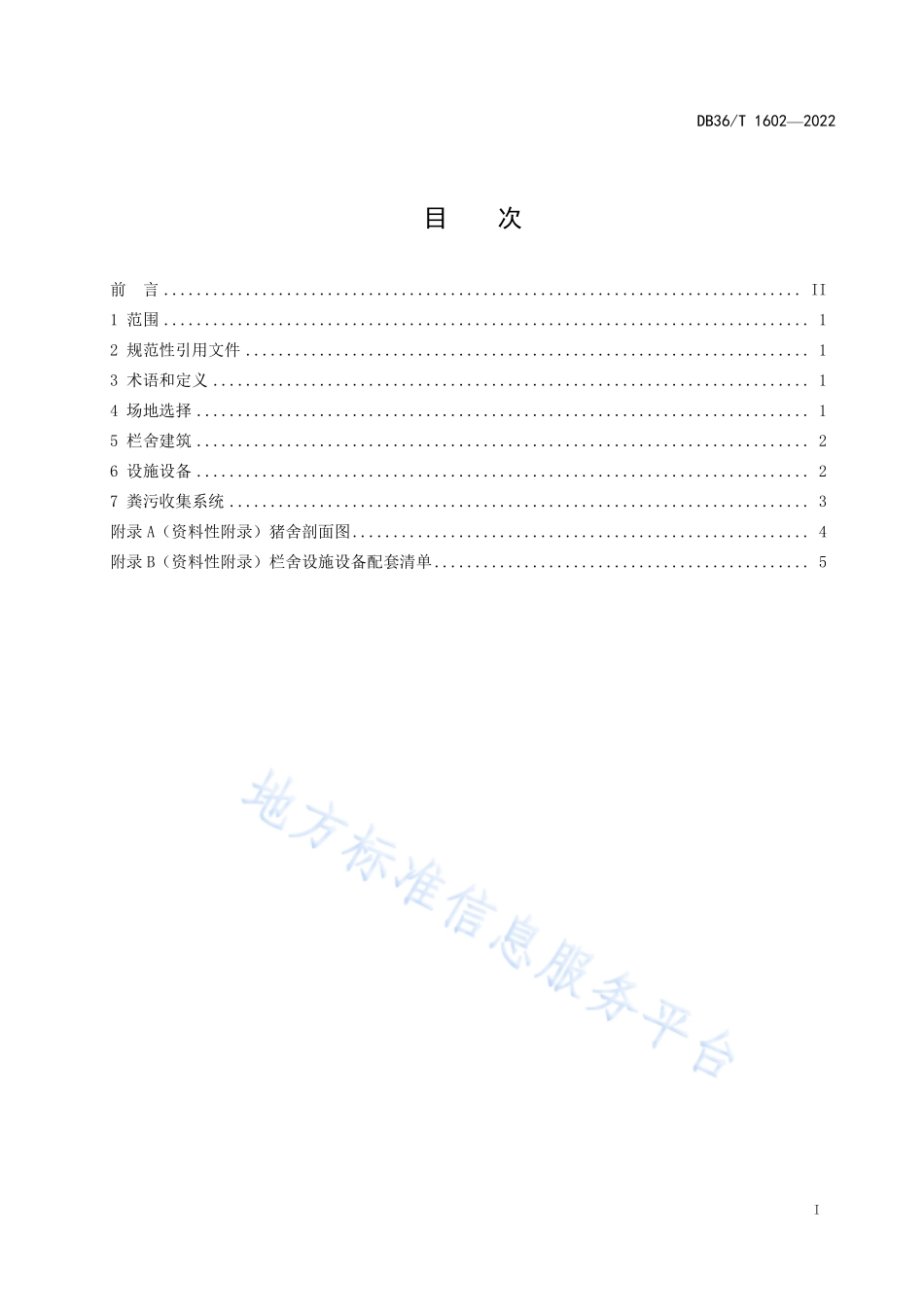

ICS 65.040.10 CCS B 92 DB36 江西省地方标准 DB36/T 16022022 全封闭猪舍设计技术规范 Technical specification for design of totally enclosed pig house 2022-05-30 发布 2022-12-01 实施 江西省市场监督管理局 发 布 DB36/T 16022022 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 场地选择.1 5 栏舍建筑.2 6 设施设备.2 7 粪污收集系统.3 附录 A（资料性附录）猪舍剖面图.4 附录 B（资料性附录）栏舍设施设备配套清单.5 DB36/T 16022022 II 前 言 本文件按照 GB/T 1.1-2020标准化工作导则 第 1 部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。本文件由江西省农业农村厅提出并归口。本文件起草单位：江西省农业技术推广中心。本文件主要起草人：张磊、张国生、吴志坚、钟志勇、樊晶、李秋云、廖月明、吴志勇、陈海洪、王歆。DB36/T 16022022 1 全封闭猪舍设计技术规范 1 范围 本文件规定了全封闭猪舍设计的术语和定义、场地选择与规划布局、栏舍建筑、设施设备、粪污收集系统等。本文件适用于全封闭母猪舍和全封闭育肥舍的设计。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 17824.1 规模猪场建设 GB/T 17824.2 规模猪场生产技术规程 GB/T 17824.3 规模猪场环境参数及环境管理 GB/T 27622 畜禽粪便贮存设施设计要求 GB/T 26623 畜禽舍纵向通风系统设计规程 GB/T 26624 畜禽养殖污水贮存设施设计要求 NY/T 388 畜禽场环境质量标准 DB36/T 913 高床节水育肥猪舍设计技术规程 畜禽规模养殖场粪污资源化利用设施建设规范（试行）（农办牧2018）3 术语和定义 下列术语和定义适用于本文件。3.1 全封闭猪舍 Totally enclosed barracks 利用墙体、屋顶等围护结构形成的全封闭状态栏舍。3.2 缓冲区 Buffer zone 在栏舍内进口区域设置洗手、换衣、换鞋消毒等设施的区域。3.3 垂直通风 Vertical ventilation 舍内气流方向与栏舍长轴方向垂直、呈现上下流动的机械通风。DB36/T 16022022 2 3.4 纵向通风 Longitudinal ventilation 舍内气流方向与栏舍长轴方向平行的机械通风。4 场地选择 4.1 场地选择应符合 GB/T 17824.1、GB/T 17824.2 的要求。4.2 养殖场环境应符合 GB/T 17824.3、NY/T 388 的要求。5 栏舍建筑 5.1 猪舍建筑 5.1.1 猪舍采用砖混式或钢架式主体结构，全封闭式栏舍，墙体及屋顶采用节能环保保温建筑材料，在两侧墙设置透光密闭式窗户。设备洞口或者进气口设置防鼠、防鸟、防虫等设施。5.1.2 栏舍采用高床全漏缝地板，规格符合 DB36/T 913 的要求。5.1.3 舍内进舍方向设置缓冲区。5.1.4 栏舍设计参见附录 A。5.2 母猪舍布局与设计 5.2.1 按单栋存栏 300 头母猪规模设计，猪舍建筑长宽檐高为 80 m18 m4.2 m。舍内设置配种区、妊娠区、分娩区。舍内设置三通道，中间通道为净道，两边通道为污道，通道宽度均为 1.2 m。5.2.2 配种区长 20m，设 16 个单元，每个单元长宽为 5 m3 m。5.2.3 妊娠区长 37m，设 216 个限位栏，共 4 列，每列 54 个。限位栏长宽高为 2.2 m0.65m1.1m。5.2.4 分娩区长 22m，设 64 个产床，分 8 个小区。每个小区两列共 8 个产床，列与列之间间隔 1.1m；产床长宽为 2.2m1.8m。5.3 育肥猪舍布局与设计 5.3.1 按单栋存栏 8001000 头育肥猪规模设计，栏舍建筑长宽檐高分别为 72 18 m4.2 m。檐高分为上方区 2.8 m，下方区 1.4 m。舍内设置三通道，中间通道为净道，两边通道为污道，通道宽度均为 1.2 m。5.3.2 栏舍分为两列式共计 26 个单元，单元栏舍长宽为 5m7m。栏间之间采用实体墙隔断，高度为0.8m1m。6 设施设备 6.1 通风系统。母猪舍采用垂直通风。育肥猪舍可采用纵向通风或垂直通风，进风口安装空气过滤装置，要求气流平稳，无死角，无贼风。建设标准应符合 GB/T 26623 的要求。6.2 饮水系统。可采用碗式饮水器或其它节水型饮水器，并配备自动加药系统。6.3 喂料系统。采用自动喂料系统。育肥猪自由采食或定时定量采食，配种母猪定量饲喂。6.4 空气净化系统。采用自动化空气净化系统，使猪舍环境达到 NY/T 388 标准。6.5 温控系统。采用一体化温控系统，使猪舍温度达到 GB/T 17824.3 要求。DB36/T 16022022 3 6.6 监控系统。舍内安装监控设备，要求无死角、全覆盖，监控视频至少存储 1 个月。6.7 配套设施设备。栏舍配套设施设备参见附录 B。7 粪污收集系统 7.1 自动清粪设施 7.1.1 采用自动刮粪，猪粪进入粪便暂存池，污水进入污水暂存池。7.1.2 集污沟设计。在栏舍下方设置两条与栏舍同宽的集污沟，纵向坡度为 1%，要求建设符合 DB36/T 913 要求。7.2 自动清粪设备 7.2.1 机械链式刮板清粪。链式刮板清粪装置由链刮板、驱动器、导向轮和紧张机构等组成，安装在猪舍的一侧，驱动器带动链刮板在粪沟内单向移动，将粪便带到猪舍污道端的集粪坑内，粪污由污道方向刮出，舍外统一收集。7.2.2 往复式刮板清粪。由带刮粪板的滑架、驱动装置、导向轮、紧张装置和刮板等部分组成。刮板清粪装置安装明沟或漏缝地板下的粪沟中，清粪时，刮粪板作直线往复运动，进行刮粪。7.3 暂存池设计 固体粪便暂存池设置符合GB/T 27622、畜禽规模养殖场粪污资源化利用设施建设规范（试行）要求。污水暂存池设计符合GB/T 26624要求。DB36/T 16022022 4 附 录 A（资料性附录）猪舍剖面图 A.1 猪舍剖面图 图A.1 猪舍剖面图 DB36/T 16022022 5 附 录 B（资料性附录）栏舍配套设施设备推荐清单 B.1 母猪栏舍配套设施设备推荐清单 表 B.1 母猪栏舍配套设施设备推荐清单 设备系统 名称 规格 单位 数量 料塔 14.3T 座 1 料线 60 塞盘 套 1 母猪饲喂站 套 16 自动计料器 个 280 喂料系统 不锈钢食槽 个 64 喂水系统 碗式饮水器或水位阀 个 312 限位栏 2.2*0.65*1.1 个 216 饲养栏位 分娩床 2.2*1.8 个 64 风机 54#台 12 变速风机 24#台 4 屋顶风机 24#台 4 自动控制系统 套 1 进风系统 套 1 环控系统 热水冲洗机 2500W 台 2 温控系统 燃气加热风机 30KW 台 2 监控系统 摄像头、显示器等 套 1 粪便收集系统 自动刮粪机 套 2 B.2 育肥猪舍配套设施设备推荐清单 表 B.2 育肥猪舍配套设施设备推荐清单 设备系统 名称 规格 单位 数量 料塔 14.3T 座 1 料线 60 塞盘 套 1 喂料系统 不锈钢食槽 个 26 喂水系统 碗式饮水器或水位阀 个 52 风机 54#台 4 变速风机 24#台 4 水帘 M2 30 自动控制系统 套 1 环控系统 进风系统 套 1 DB36/T 16022022 6 表 B.2 育肥猪舍配套设施设备推荐清单（续）设备系统 名称 规格 单位 数量 温控系统 燃气加热风机 2500W 台 2 监控系统 摄像头、显示器等 套 1 粪便收集系统 自动刮粪机 套 2 _
