DB51T 2950-2022 四川省水利工程类对象编码.pdf

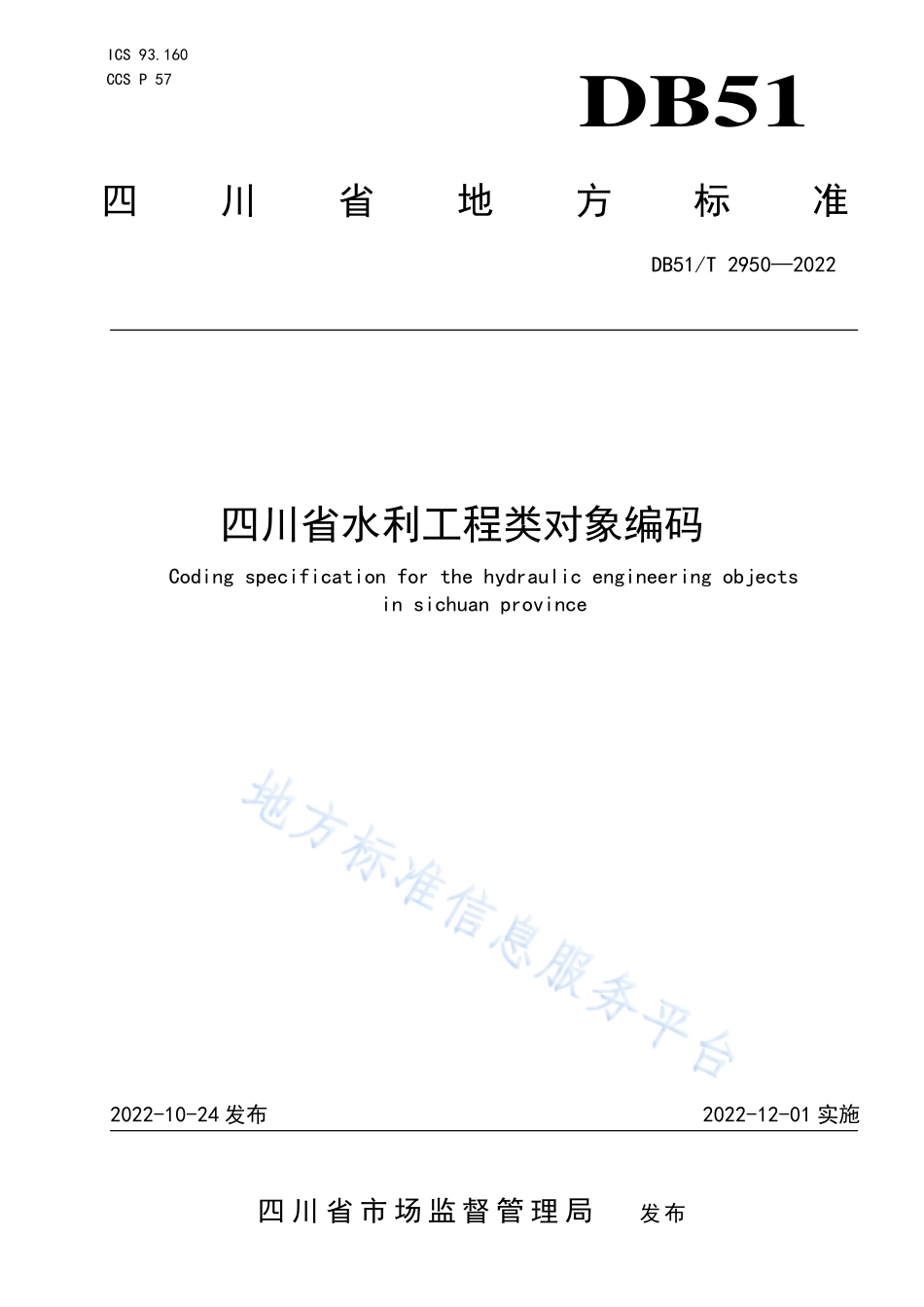

ICS 93.160 CCS P 57 四川省地方标准 DB51/T 29502022 DB51 四川省水利工程类对象编码 2022-10-24 发布 2022-12-01 实施 四 川 省 市 场 监 督 管 理 局 发布 Coding specification for the hydraulic engineering objects in sichuan province DB51/T 29502022 I 目次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 编码原则.2 5 编码对象.2 6 代码结构.2 7 水利工程类对象分类代码.3 8 水利工程类对象实例代码编码规则.4 附录 A（规范性）校验码计算方式.6 附录 B（规范性）水利工程类对象等级码编制规则.7 附录 C（规范性）水利工程类对象顺序码编制规则表.14 附录 D（资料性）四川省水利工程类对象编码示例.15 DB51/T 29502022 II 前言 本文件按照GB/T 1.12020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定起草。本文件由四川省水利厅提出、归口并解释。本文件起草单位：四川省水利科学研究院、四川省都江堰水利发展中心。本文件主要起草人：刘双美、万忠海、麻泽龙、罗茂盛、卢鑫、阚飞、李腾、白文斌、李彦富、李国贤、朱蕾、李劲、杨中凤、彭朝军、邢志、杨源、秦鑫、肖翔、邓朝仁、邓锦山、李金明、代强、李卓蔓、陈玥、李洪斌。本文件为首次发布。DB51/T 29502022 1 四川省水利工程类对象编码 1 范围 本文件规定了四川省水利工程类对象的编码规则。本文件适用于四川省水利工程类对象代码的编制，以及与四川省水利工程类对象相关信息的采集、传输、存储、处理和服务等。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T 22602007 中华人民共和国行政区划代码 GB/T 70272002 信息分类和编码的基本原则与方法 GB/T 10113 分类与编码通用术语 GB 502652010 泵站设计规范 GB 502862013 堤防工程设计规范 GB 507732012 蓄滞洪区设计规范 GB 510182014 水土保持工程设计规范 SL 262012 水利水电工程技术术语 SL/T 2132020 水利对象分类与编码总则 SL 2522017 水利水电工程等级划分及洪水标准 SL 3102019 村镇供水工程技术规范 SL 4302008 调水工程设计导则 3 术语和定义 下列术语和定义适用于本文件。水利对象 water object 在水事管理与活动过程中所涉及其事权范围内的自然实体、水利设施和管理单元等，例如：河流、水库大坝、水资源分区等。来源：SL/T 2132020，3.1，有修改 水利工程类对象 hydraulic engineering object 属于水利工程抽象类的水利对象（3.1），例如：水库、水电站、灌区、渠（沟）道等。水利水电工程等别 rank of water and hydropower project 按水利水电工程的规模、效益及其在经济社会中的重要性所划分的等别。来源：SL 2522017，2.0.1 DB51/T 29502022 2 水工建筑物级别 grade of hydraulic structure 按水工建筑物所在工程的等别、作用和其重要性所划分的级别。来源：SL/T 2522017，2.0.2 4 编码原则 科学性 应以水利工程类对象相对稳定的本质属性或特征作为分类的基础和依据，代码编制时应保证各类水利对象之间的系统协调。唯一性 在水利工程类对象编码过程中，每个水利工程类对象应有且仅有一个不重复的水利工程类对象代码。简约性 确定水利工程类对象代码编制规则，应减少参与编制规则的水利工程类对象本质属性数量。稳定性 水利工程类对象代码一经赋予特定水利工程类对象，应长期保持不变，不因水利工程类对象本质属性或特征的变化而变化，不因水利工程类对象的消亡而消亡。扩展性 随着水事管理与活动的不断细化和深入，水利工程类对象的实体类应可按需进行增补。确定水利工程类对象代码长度时，在满足代码最短原则基础上，应确保具有足够代码空间，满足一定时期内同类对象增加的需要。5 编码对象 四川省水利工程类对象分类的原则与方法应符合SL/T 2132020的要求，结合四川省水利工程实际情况，具体包括：水库、水库大坝、水电站、灌区、渠（沟）道、取水井、水闸、渡槽、倒虹吸、泵站、涵洞、引调水工程、农村供水工程、窖池、塘坝、蓄滞洪区、堤防、治河工程、橡胶坝和隧洞20个实体类。6 代码结构 四川省水利工程类对象代码应为18位，由英文大写字母（I、O、Z舍弃）和阿拉伯数字组成。代码结构如图1所示。编码规则应满足下列要求。DB51/T 29502022 3 HP T1T2T3 C1C2C3C4C5C6 M N1N2N3N4N5 X水利工程类对象分类代码水利工程类对象实例代码校验码 图1 四川省水利工程类对象代码结构图 a）HPT1T2T3：水利工程类对象分类代码，具体编码规则应按照本文件第 7 章的规定。b）C1C2C3C4C5C6 M N1N2N3N4N5：水利工程类对象实例代码，具体编码规则应按照本文件第 8章的规定。c）X：校验码，其值应根据其他代码段计算得出，计算方式应满足本文件附录 A 的规定。7 水利工程类对象分类代码 水利工程类对象分类代码应由 2 个代码段构成，包括 2 位抽象类代码和 3 位实体类代码。代码结构如图 2 所示，并满足下列要求。HP T1T2T3水利工程抽象类代码值水利对象实体类代码 图2 水利工程类对象分类代码结构图 a）HP水利工程抽象类代码值，按照 SL/T 2132020 中 6.2 的规定取值；b）T1T2T3水利对象实体类代码采用顺序码，参照 SL/T 2132020 中 6.3 的规定，取值详见表 1。表1 水利工程类对象实体类代码表 水利工程类对象实体类名称 实体类代码 一级 二级 水库 001 水库大坝 002 水电站 003 灌区 004 渠（沟）道 005 取水井 006 水闸 007 渡槽 008 倒虹吸 009 泵站 010 隧洞 022 涵洞 011 DB51/T 29502022 4 表 1 水利工程类对象实体类代码表（续）水利工程类对象实体类名称 实体类代码 一级 二级 引调水工程 012 渠（沟）道 同以上“渠（沟）道”水闸 同以上“水闸”泵站 同以上“泵站”隧洞 同以上“隧洞”涵洞 同以上“涵洞”倒虹吸 同以上“倒虹吸”渡槽 同以上“渡槽”农村供水工程 013 泵站 同以上“泵站”窖池 014 塘坝 015 蓄滞洪区 016 堤防 017 水闸 同以上“水闸”治河工程 019 橡胶坝 021 8 水利工程类对象实例代码编码规则 水利工程类对象实例代码应由 3 个代码段构成，包括 6 位所在行政区划代码、1 位等级码和 5 位所在行政区划的顺序码。代码结构如图 3 所示，并应满足下列编码规则。C1C2C3C4C5C6 M N1N2N3N4N5所在行政区划代码等级码所在行政区划相应等级的顺序码 图3 水利工程类对象实例代码结构图 a）C1C2C3C4C5C6：水利工程类对象空间位置所在的县级行政区划代码，水利工程类对象空间位置跨行政区划的采用上一级行政区划代码，应按 GB/T 22602007 中第 3 章的规定执行。b）M：水利工程类对象的等级码，编制规则详见附录 B。c）N1N2N3N4N5：水利工程类对象所在县级行政区划相应等级的顺序码，取值范围应为0000199999，并遵循下列规则：1）顺序码编制规则详见附录 C。2）水利工程类对象空间位置跨县级行政区划的，按照所在市级行政区划相应等级的顺序进行编码；水利工程类对象空间位置跨市级行政区划的，按照四川省级行政区划相应等级的顺序进行编码。3）按 GB/T 7027-2002 中 8.2 的规定，顺序码属无含义代码，仅用来一次性标识编码对象。DB51/T 29502022 5 凡编码后确需新增的水利工程类对象，其代码应依次排在所在行政区划该类相应等级水利工程对象代码表之后。d）以上代码段在水利工程类对象编码后将保持不变，不因对象属性或特征的变化而变化，不因对象的消亡而消亡。DB51/T 29502022 6 A A 附录A （规范性）校验码计算方式 校验码计算公式为：X=(+1)，1117=1)（A.1）式中：MOD 求余函数；i 代码字符从左至右位置序号；CODEi第 i 位置上的代码字符对应的数值，详见表 A.1；MAP 映射函数，将求余函数计算结果按表 A.2 对应转换为校验码；X 校验码，是以上公式计算结果。表A.1 代码字符对应数值表 代码字符 代码字符对应的数值 代码字符 代码字符对应的数值 0 0 H 17 1 1 J 18 2 2 K 19 3 3 L 20 4 4 M 21 5 5 N 22 6 6 P 23 7 7 Q 24 8 8 R 25 9 9 S 26 A 10 T 27 B 11 U 28 C 12 V 29 D 13 W 30 E 14 X 31 F 15 Y 32 G 16 表A.2 计算结果对应校验码表 计算结果 0 1 2 3 4 5 6 7 8 9 10 校验码 1 0 X 9 8 7 6 5 4 3 2 DB51/T 29502022 7 附录B （规范性）水利工程类对象等级码编制规则 B.1 水库等级码编制规则 水库等级码取值按表B.1的规定执行。水库工程等别应按照工程设计文件中规定的等别确定；无法查阅工程设计文件的，根据SL 252-2017的分等指标进行确定。表 B.1 水库等级码规定 码码 值值 水库工程等别水库工程等别 1 I 2 II 3 III 4 IV 5 V B.2 水库大坝等级码编制规则 水库大坝等级码取值按表B.2的规定执行。水库大坝建筑物级别应按照工程设计文件中规定的级别确定；无法查阅工程设计文件的，根据SL 252-2017中4.2的规定进行划分。表 B.2 水库大坝等级码规定 码码 值值 水库大坝建筑物级别水库大坝建筑物级别 1 1 2 2 3 3 4 4 5 5 B.3 水电站等级码编制规则 水电站等级码取值按表B.3的规定执行。水电站工程等别应按照工程设计文件中规定的等别确定；无法查阅工程设计文件的，根据SL 252-2017的分等指标进行确定。表 B.3 水电站等级码规定 码码 值值 水电站工程等别水电站工程等别 1 I 2 II 3 III DB51/T 29502022 8 表 B.3 水电站等级码规定（续）码码 值值 水电站工程等别水电站工程等别 4 IV 5 V B.4 灌区等级码编制规则 灌区等级码取值按表B.4的规定执行。灌区级别应按照规划文件中规定的级别确定；无法查阅规划文件的，根据设计灌溉面积进行划分。表 B.4 灌区等级码规定 码码 值值 灌区工程等别灌区工程等别 1 I 2 II 3 III 4 IV 5 V B.5 渠（沟）道等级码编制规则 渠（沟）道等级码取值按表B.5的规定执行。渠（沟）道建筑物级别应按照工程设计文件中规定的级别确定；无法查阅工程设计文件的，根据SL 252-2017中的规定进行划分。表 B.5 渠（沟）道等级码规定 码码 值值 渠（沟）道建筑物级别渠（沟）道建筑物级别 1 1 2 2 3 3 4 4 5 5 B.6 取水井等级码编制规则 取水井等级码取值按表B.6的规定执行。取水井等级应根据水利普查规模指标进行划分。表 B.6 取水井等级码规定 码码 值值 取水井等级取水井等级 规模指标说明规模指标说明 1 规模以上 井口井管内径大于或等于 200mm 的灌溉机电井、日取水量大于或等于 20m3的
