HGT 20572-2020 化工企业给水排水详细工程设计内容深度规范.pdf

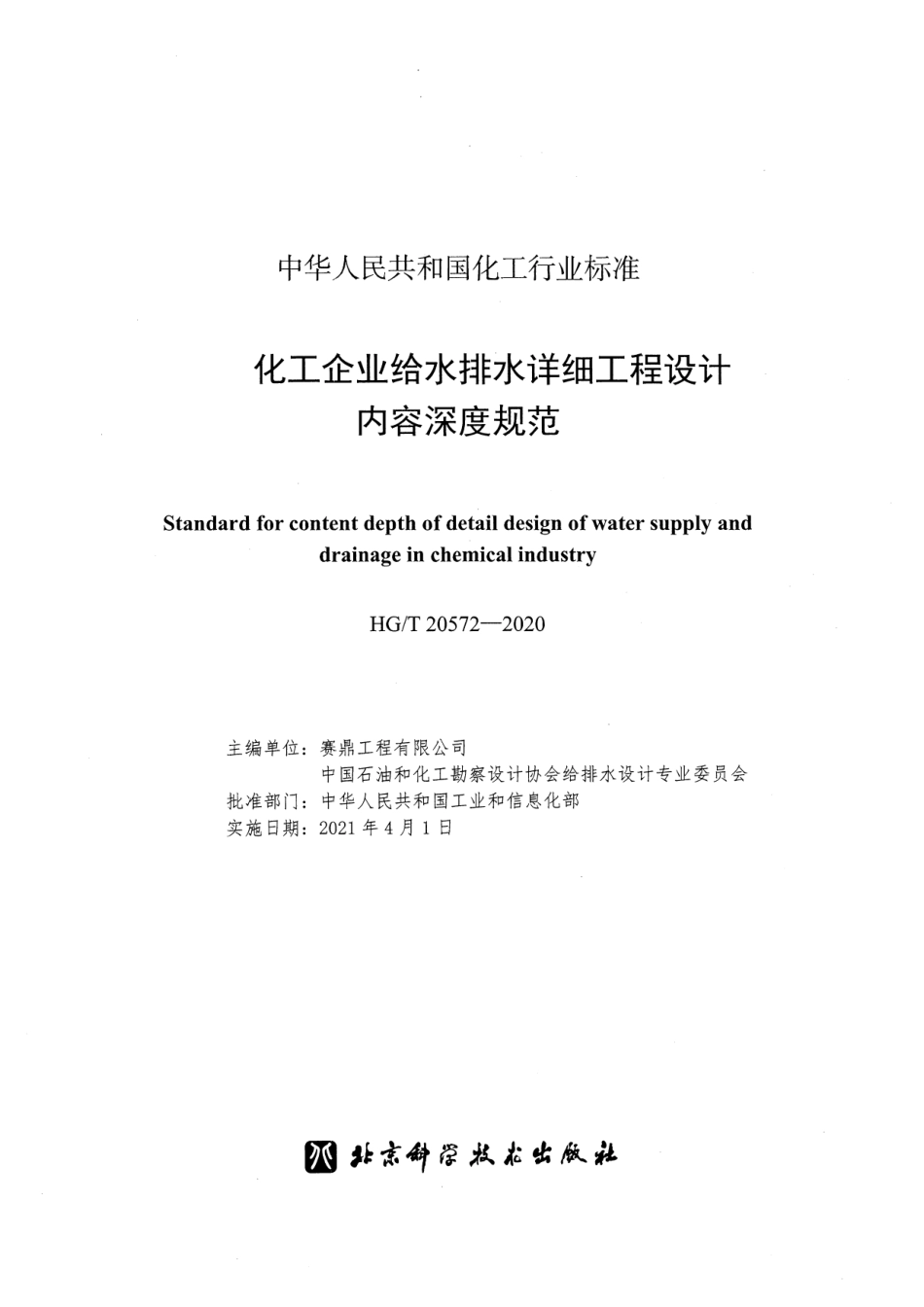

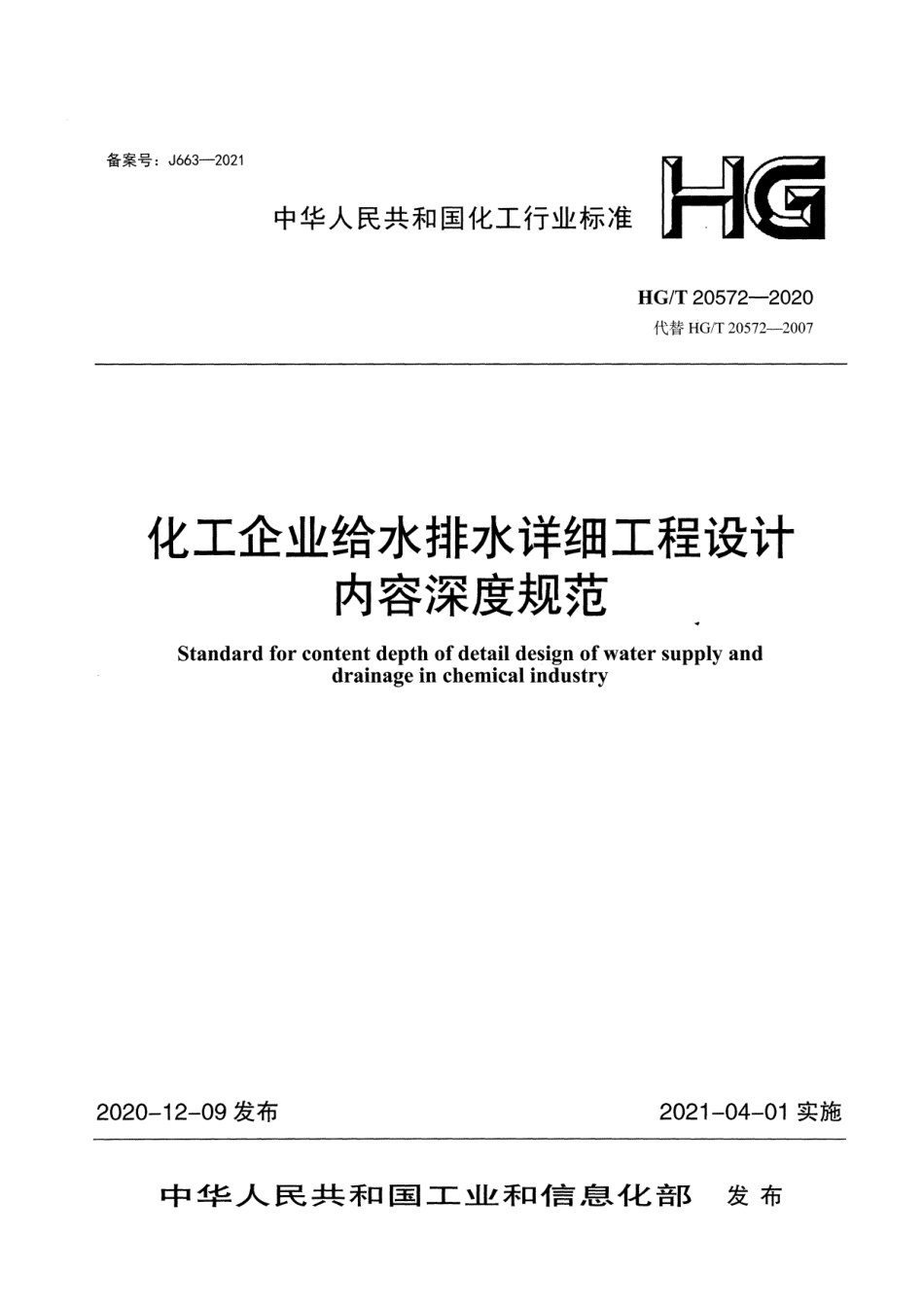

备案号：J663-2021中华人民共和国化工行业标准HG HG/T 20572-2020 代替HG/T20572-2007 化工企业给水排水详细工程设计内容深度规范Standard for content depth of detail design of water supply and drainage in chemical industry 2020-12一09发布2021-04一01实施中华人民共和国工业和信息化部发布中华人民共和国化工行业标准化工企业给水排水详细工程设计内容深度规范Standard for content depth of detail design of water supply and drainage in chemical industry HG/T 20572-2020 主编单位：赛鼎工程有限公司中国石油和化工勘察设计协会给排水设计专业委员会批准部门：中华人民共和国工业和信息化部实施日期：2021年4月1日囚，-t份在点木结/flt.-中华人民共和国王业和信息化部公主七l=t 2020年第48号工业和信息化部批准霍尔元件通用技术条件等669项行业标准（标准编号、名称、主要内容及实施日期见附件1），其中机械行业标准62项、化工行业标准143项、石化行业标准22项、冶金行业标准100项、有色金属行业标准104项、黄金行业标准3项、建材行业标准25项、稀土行业标准19项、汽车行业标准8项、船舶行业标准4项、航空行业标准1项、轻工行业标准51项、纺织行业标准35项、兵工民品（民爆）行业标准1项、电子行业标准33项、通信行业标准58项；批准白云石标准样品1的等76项行业标准样品（标准样品目录及成分含量表见附件刀，其中冶金行业标准样品75项、有色金属行业标准样品1项：批准高纯铝绽等23项行业标准外文版（标准编号、名称、主要内容及实施日期见附件3），其中有色金属行业标准外文版7项、稀土行业标准外文版3项、轻工行业标准外文版3项、通信行业标准外文版10项；批准75热稳定性试验仪校准规范等94项行业计量技术规范（技术规范编号、名称、主要内容及实施日期见附件4），其中石化行业计量技术规范11项、有色金属行业计量技术规范6项、建材行业计量技术规范13项、机械行业计量技术规范17项、轻工行业计量技术规范11项、纺织行业计量技术规范12项、兵工民品行业计量技术规范3项、电子行业计量技术规范1 1项、通信行业计量技术规范10项，现予公布。行业标准样品自公布之日起实施。以上机械行业标准由机械工业出版社出版，化工行业标准由化工出版社出版，化工行业标准（工程建设类）及汽车行业标准由北京科学技术出版社出版，石化行业标准由中国石化出版社出版，冶金行业标准、有色金属行业标准、有色金属行业标准外文版、稀土行业标准及稀土行业标准外文版由冶金工业出版社出版，有色金属行业标准（工程建设类）由中国计划出版社出版，黄金行业标准及纺织行业标准由中国标准出版社出版，建材行业标准由中国建材工业出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，轻工行业标准及轻工行业标准外文版由中国轻工业出版社出版，兵工民品行业标准由中国兵器工业标准化研究所组织出版，电子行业标准由中国电子技术标准化研究院组织出版，通信行业标准及通信行业标准外文版由人民邮电出版社出版。以上石化、纺织行业计量技术规范由中国质检出版社出版，有色金属行业计量技术规范由冶金工业出版社出版，建材行业计量技术规范由中国建材工业出版社出版，机械行业计量技术规范由机械工业出版社出版，轻工行业计量技术规范由中国轻工业出版社出版，兵工民品行业计量技术规范由中国兵器工业标准化研究所组织出版，电子行业计量技术规范由中国电子技术标准化研究院组织出版，通信行业计量技术规范由中国信息通信研究院组织出版。附件：10项化工行业工程建设标准编号、标准名称和实施日期中华人民共和国工业和信息化部二O二0年十二月九日ft件：10项化工行业工程建设标准编号、标准名称和实施日期序号标准编号标准名称被代替标准编号实施日期196 HG/T 20580-2020 钢制化工容器设计基础规范HG/T 20580-2011 2021-04-01 197 HG/T 20581-2020 钢制化工容器材料选用规范HG/T 20581-2011 2021-04-01 198 HG/T 20582-2020 钢制化工容器强度计算规范HG/T 20582-2011 2021-04-01 i99 HG/T 20583-2020 钢制化工容器结构设计规范HG/T 20583 2011 2021-04-01 200 HG/T 20584卢2020钢制化工容器制造技术规范HG/T 20584-2011 2021-04-01 201 HG/T 20585一2020钢制低温压力容器技术规范HG/T 20585 2011 2021国04-01202 HG/T 20572-2020 化工企业给水排水详细工程设计内容2021-04-01 深度规范HG/T 20572-2007 203 HG/T 20713-2020 重金属铅、僻、锅、铜、镇污染土壤原2021-04-01 地修复技术规范204 HG/T 20715-2020 工业污染场地竖向阻隔技术规范2021-04-01 205 HG/T 20718-2020 基坑减压双排帷幕支护结构设计规范2021-04-01 目IJ 本标准是根据工业和信息化部2017年第三批行业标准制修订计划（工信厅科2017106号）的要求，由中国石油和化工勘察设计协会为主编部门，委托给排水设计专业委员会全国化工给排水设计技术中心站负责组织，赛鼎工程有限公司、中国石油和化工勘察设计协会给排水设计专业委员会为主编单位，会同参编单位在原行业标准化工企业给排水设计施工图内容深度统一规定HG/T 20572-2007的基础上修订完成。本标准自实施之日起代替化工企业给排水设计施工图内容深度统一规定HG厅20572-20070本标准在修订过程中，编制组进行了广泛的调查研究，认真总结了我国化工企业给水排水详细工程设计内容深度方面的实践经验，同时参考了国内外化工企业给水排水详细工程设计内容深度的大量资料，并在广泛征求意见的基础上，修改本标准，最后经审查定稿。本标准共分6章和l个附录，主要内容包括总则、一般规定、设计文件规定、设计内容深度规定及管道、附件的标注及图例规定、设备位号编写规定等。本标准与化工企业给排水设计施工图内容深度统一规定HG/T20572-2007相比，主要变化如下：1.增加了设计统一规定、首页图的内容及深度的要求：2.对原规定中按主项装置划分，修订为按工艺及系统设计、管道布置设计划分；3.增加了管道编号、管道材料等级代号、管架编号的内容及深度要求；4.对原规定中物料代号进行了修订；5.对原规定中设备位号进行了修订；6.修订了与相关标准不相符合的部分条款。本标准由工业和信息化部负责管理，由中国石油和化工勘察设计协会给排水设计专业委员会负责日常管理，由赛鼎工程有限公司负责具体技术内容的解释。在执行过程中如有意见和建议，请与赛鼎工程有限公司联系（联系地址：山西综改示范区太原学府园区晋阳街赛鼎路1号；邮编：030032;电话：0351-2179258），以供今后修订时参考。本标准主编单位、参编单位和主要起草人和主要审查人：主编单位：赛鼎工程有限公司中国石油和化工勘察设计协会给排水设计专业委员会参编单位：东华工程科技股份有限公司神华工程技术有限公司主要起草人：杨华马强徐东溟施福富王芳许朝阳裴旭斌李晓芳刘利明王陆珠主要审查人：项元红谭中侠彭国祥俱来龙任伟张俊钟琦崔海云朱敏瑾汪承志李强I 目次1 总则.(1)2一般规定.(2)2.1给水排水常用量的名称、符号和单位.(2)22字体、尺寸、标高及坐标标注.(4)2.3给水排水节点编号.(5)24图纸幅面规格和比例（创2.5指北向伽（的3 设计文件规定.（的3.1成品文件组成的3.2成品文件编号”.(9)3.3设计条件（引3.4图纸会签”(10)4设计内容深度规定噜(11)4.1设计统一规定门口4.2水平衡图.(12)4.3图纸目录(12)4.4设计说明.(12)4.5首页图(13)4.6管道及仪表流程图.(14)4.7高程图(15)4.8设备布置图.(15)4.9管道布置图.(16)4.10管道轴测图.Cl 7)4.1 l管口方位图.Cl 7)4.12厂内（外）给水排水管道布置图(18)4.13建筑给水排水(19)4.14设备一览表(19)4 15综合材料表 5 管道、附件的标注及图例规定.(21)5.1管道编号.(21)5.2物料代号.(22)III 5.3管道材料等级代号(23)5.4管架编号.(24)5.5管道附件、设备和机械图例规定(24)6设备位号编写规定.(35)附录A示例图.(3创本标准用词说明（39)引用标准名录.(40)附：条文说明N Contents General provisions.(1)2 Genaral requirements(2)2.1 Name,symbol and unit of the common physical quantities of water supply and drainage.(2)2.2 Font,size,elevation and coordinates.(4)2.3 Node numbering of water supply and dramage.,.(5)2.4 Specification and scale of drawmg paper size（的2.5 Descriptive north.(8)3 Requirement for design document.(9)3.1 Composition of finished documents.(9)3.2 Numbering for finished docur丑ents（9)3.3 Design condit10ns.(93 4 Countersignature on drawing.(10)4 Requirement for content depth of design(ll)4 1 Uniform requirement for design”门口4.2 Water balance chart”.(12)4 3 List of drawing咱.(12)4.4 D巳signdescription.(12)4.5 Home page drawing.(13)4.6 P&ID.(14)4.7 Elevation drawing(15)4 8 Equipment layout drawing(15)4 9 Piping layout drawing.(16)4.10 Pipeline isornetnc diagram.(17)4 11 Nozzle ori巳ntationdrawmg.(17)4.12 Piping layout drawing of water supply and drainage inside(outside)of plant(18)4.13 Building water supply and dramage.(19)4.14 Equipment list.(19)4.15 Matenal take-off(20)5 Requirement for the labels and legends of pipelines and accessories.(21)5.1 Pipeline numb巳nng.(21)5.2 Symbol of materials(22)v 5.3 Grade symbol of pipeline rnat巳rials.(23)5.4 Numbering for pip巳supports（24)5.5 Requirement for the leg
