DB53T
911.12-2022
能源资源计量数据采集与监测指南
第12部分:制浆造纸企业
911.12
2022
能源
资源
计量
数据
采集
监测
指南
12
部分
造纸
企业

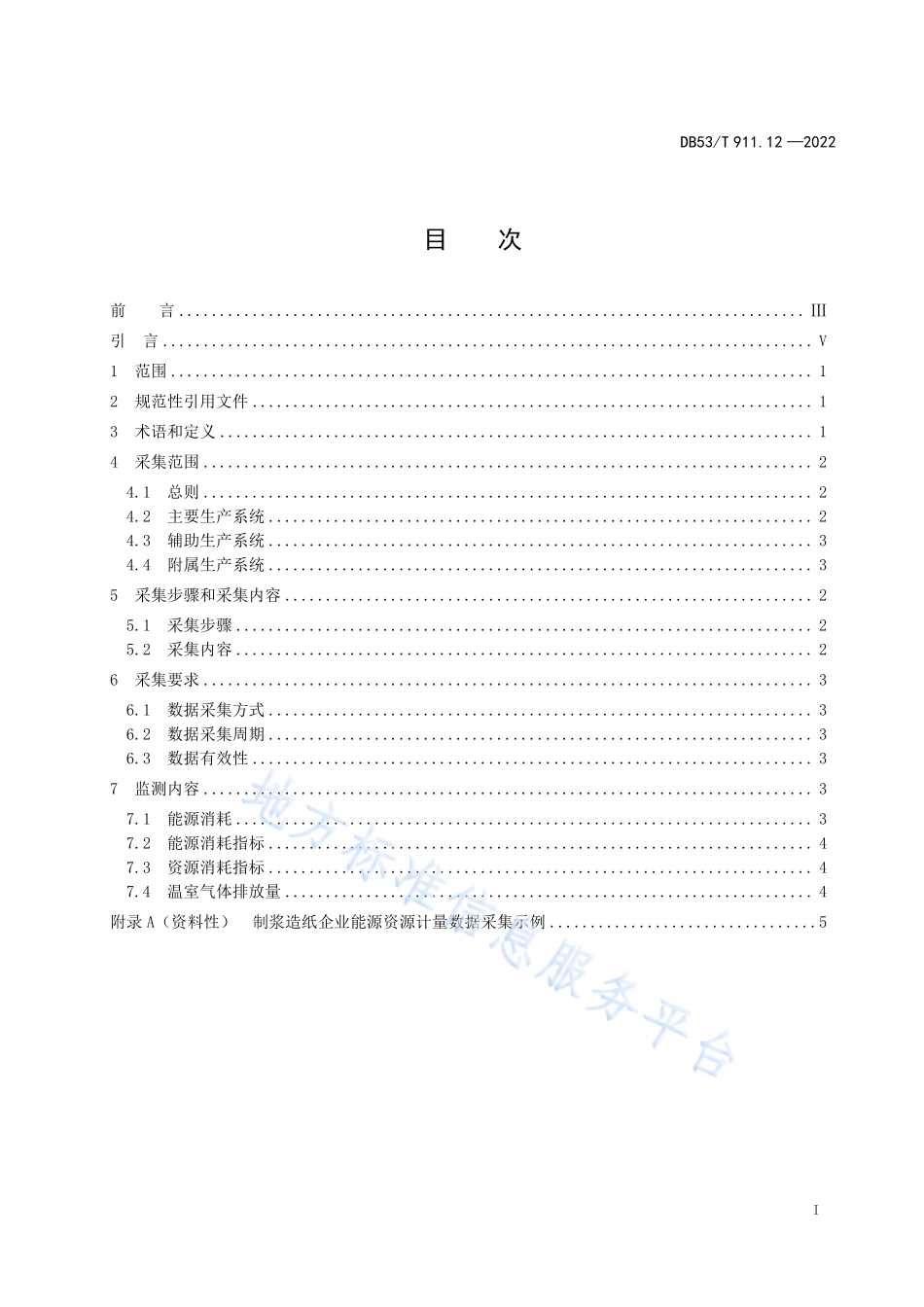

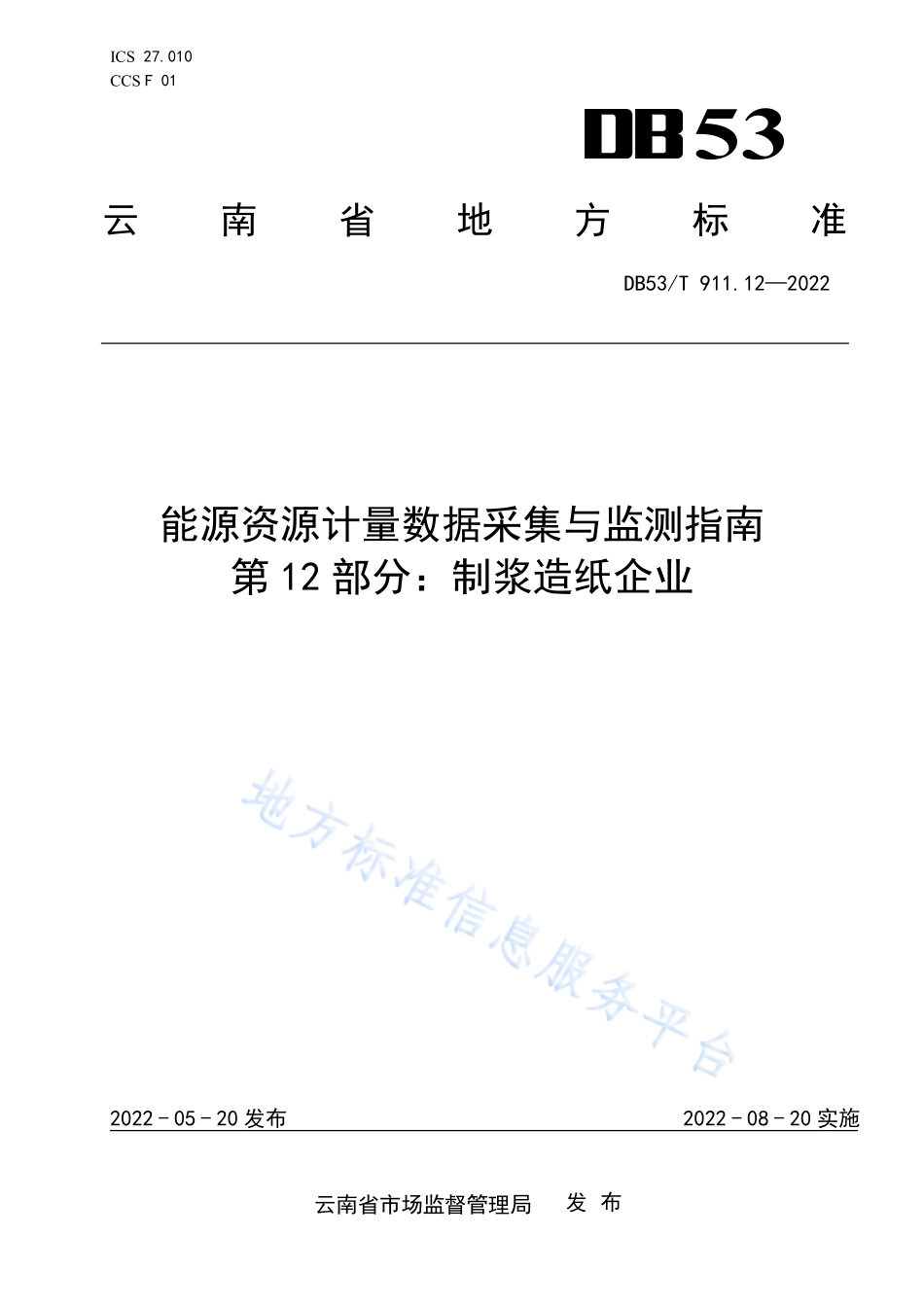

ICS 27.010CCS F 01DB53/T 911.122022能源资源计量数据采集与监测指南第 12 部分:制浆造纸企业2022-05-20 发布2022-08-20 实施云南省市场监督管理局发 布云南省地方标准53DB53/T 911.12 2022I目次前言.引言.V1范围.12规范性引用文件.13术语和定义.14采集范围.24.1总则.24.2主要生产系统.24.3辅助生产系统.34.4附属生产系统.35采集步骤和采集内容.25.1采集步骤.25.2采集内容.26采集要求.36.1数据采集方式.36.2数据采集周期.36.3数据有效性.37监测内容.37.1能源消耗.37.2能源消耗指标.47.3资源消耗指标.47.4温室气体排放量.4附录 A(资料性)制浆造纸企业能源资源计量数据采集示例.5DB53/T 911.12 2022III前言本文件按照GB/T 1.12020标准化工作导则第1部分:标准化文件的结构和起草规则的规定起草。DB53/T 911能源资源计量数据采集与监测指南与DB53/T 1116用能单位能耗在线监测数据质量评价、DB53/T 1026重点用能单位能耗在线监测端系统功能要求、DB53/T 1027重点用能单位能耗在线监测平台数据接口规范 共同构成了支撑云南省重点用能单位在线监测系统基础性工作的云南省地方标准体系。本文件是DB53/T 911能源资源计量数据采集与监测指南的第12部分。DB53/T 911已经发布以下部分:第1部分:水泥企业;第2部分:黄磷企业;第3部分:磷铵企业;第4部分:合成氨企业;第5部分:焦化企业;第6部分:铅锌企业;第7部分:铜冶炼企业;第8部分:锡冶炼企业;第9部分:电解铝企业;第10部分:工业硅企业;第11部分:甘蔗制糖企业;第12部分:制浆造纸企业;第13部分:啤酒企业;第14部分:复烤卷烟企业;第15部分:建筑卫生陶瓷企业;第16部分:平板玻璃企业;第17部分:电石企业;第18部分:数据中心。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由云南省计量测试技术研究院、云南省节能监察中心共同提出。本文件由云南省节能标准化技术委员会(YNTC11)归口。本文件起草单位:云南省计量测试研究院、云南省节能监察中心、云南省造纸产品质量监督检验站、云南省标准化研究院、云南省节能技术开发经营有限责任公司。本文件主要起草人:陈丹晖、杨本彬、伍林、吴玉鲲、王玉元、陈省科、徐万成、陈雪雷、李志娟、李建成、李沛昇、杨志嘉。DB53/T 911.12 2022V引言能源计量是节能减排的基石,是提高用能单位能源管理水平的重要基础。2017年9月,国家发展改革委提出各省(市)要建设本地区能耗在线监测系统来提升能源计量服务节能减排的有效性。为了规范我省能源资源计量数据采集工作,明确我省用能单位的采集范围、采集步骤和采集内容、采集要求、监测内容,编制了DB53/T 911能源资源计量数据采集与监测指南,拟由18个部分构成。第 1 部分:水泥企业。目的在于规范水泥企业能源资源计量数据的采集与监测。第 2 部分:黄磷企业。目的在于规范黄磷企业能源资源计量数据的采集与监测。第 3 部分:磷铵企业。目的在于规范磷铵企业能源资源计量数据的采集与监测。第 4 部分:合成氨企业。目的在于规范合成氨企业能源资源计量数据的采集与监测。第 5 部分:焦化企业。目的在于规范焦化企业能源资源计量数据的采集与监测。第 6 部分:铅锌企业。目的在于规范铅锌企业能源资源计量数据的采集与监测。第 7 部分:铜冶炼企业。目的在于规范铜冶炼企业能源资源计量数据的采集与监测。第 8 部分:锡冶炼企业。目的在于规范锡冶炼企业能源资源计量数据的采集与监测。第 9 部分:电解铝企业。目的在于规范电解铝企业能源资源计量数据的采集与监测。第 10 部分:工业硅企业。目的在于规范工业硅企业能源资源计量数据的采集与监测。第 11 部分:甘蔗制糖企业。目的在于规范甘蔗制糖企业能源资源计量数据的采集与监测。第 12 部分:制浆造纸企业。目的在于规范制浆造纸企业能源资源计量数据的采集与监测。第 13 部分:啤酒企业。目的在于规范啤酒企业能源资源计量数据的采集与监测。第 14 部分:复烤卷烟企业。目的在于规范复烤卷烟企业能源资源计量数据的采集与监测。第 15 部分:建筑卫生陶瓷企业。目的在于规范建筑卫生陶瓷企业能源资源计量数据的采集与监测。第 16 部分:平板玻璃企业。目的在于规范平板玻璃企业能源资源计量数据的采集与监测。第 17 部分:电石企业。目的在于规范电石企业能源资源计量数据的采集与监测。第 18 部分:数据中心。目的在于规范数据中心能源资源计量数据的采集与监测。DB53/T 911.12 20221能源资源计量数据采集与监测指南第 12 部分:制浆造纸企业1范围本文件给出了制浆造纸企业能源资源计量数据采集与监测相关的术语和定义、采集范围、采集步骤和采集内容、采集要求、监测内容等信息。本文件适用于制浆造纸企业能源资源数据的采集与监测,用于满足企业能源管理、能效对标、温室气体排放核算等活动要求。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T 2589综合能耗计算通则GB 17167用能单位能源计量器具配备和管理通则GB/T 18916.5取水定额 第5部分:造纸产品GB/T 29454制浆造纸企业能源计量器具配备和管理要求GB 31825制浆造纸单位产品能源消耗限额GB/T 32150 工业企业温室气体排放核算和报告通则造纸和纸制品生产企业温室气体排放核算方法与报告指南(试行)(发改办气候20151722号)云南省用水定额(2019年版 经云水发2019122号发布)3术语和定义下列术语和定义适用于本文件。3.1制浆造纸企业pulping and papermaking enterprise指以植物(原木、其他植物)或废纸等为原料生产纸浆,及(或)以纸浆为原料生产纸张、纸板等产品的企业。3.2制浆企业pulping enterprise指单纯进行制浆生产的企业,以及纸浆产量大于纸张产量且销售纸浆量占总制浆量 80及以上的制浆造纸企业。3.3造纸企业papermaking enterprise指单纯进行造纸生产的企业,以及自产纸浆量占纸浆总用量 20及以下的制浆造纸企业。DB53/T 911.12 202223.4废纸制浆造纸企业waste paper pulping and papermaking enterprise指自产废纸浆量占纸浆总用量 80及以上的制浆造纸企业。3.5制浆造纸企业生产界区production boundary of pulping and papermaking enterprise从植物纤维原料(原木、竹子、甘蔗渣等)、废纸、商品浆、电力、煤等原材料及能源进厂开始,经过原料处理、制浆、漂白、抄浆或造纸等工序到产品出厂的整个工艺过程。包括主要生产系统、辅助生产系统和附属生产系统。3.6能源资源计量数据采集与监测data acquisition and monitoring of energy and resourcemeasurement对企业生产界区内的能源资源计量数据、物料计量数据,以及其余相关数据进行采集,并通过通讯网络传输到重点用能单位能耗在线监测系统,实现可以满足于企业能源管理、能效对标、温室气体排放核算等全过程监测。4采集范围4.1总则能源资源数据采集范围为制浆造纸企业生产界区。4.2主要生产系统4.2.1纸浆主要生产系统从备料开始,经过化学、机械等方法制成纸浆(含商品浆)直至入库为止。4.2.2纸和纸板主要生产系统从浆料制备开始,经纸机抄造成纸或纸板直至入库为止。4.3辅助生产系统为主要生产系统配置的工艺过程、设施和设备。包括动力、机电、机修、供水、供气、采暖、制冷和厂内原料场地以及安全、环保等装置。4.4附属生产系统为主要生产系统和辅助生产系统配置的办公室、休息室、更衣室、职工食堂等。5采集步骤和采集内容5.1采集步骤制浆造纸企业能源资源计量数据采集分三个步骤:一是明确生产界区及工艺流程;二是调查能源流向、主要用能设备及能源计量器具情况;三是识别并确定采集内容。具体采集步骤示例见附录A。5.2采集内容DB53/T 911.12 20223制浆造纸企业采集内容包括能源资源数据(企业级、工序级、设备级),物料数据及相关数据,具体内容参见A.3。6采集要求6.1数据采集方式6.1.1自动采集6.1.1.1设备采集以配置数据采集器方式采集智能仪表和传感器数据。数据采集器可同时对电能表、水表、天然气表、热(冷)量表等不同功能智能仪表和电量传感器、流量传感器、温度传感器等不同类型传感器进行数据采集,并将采集到的数据通过有线或无线方式传输至重点用能单位能耗在线监测系统。6.1.1.2系统采集6.1.1.2.1设有工业自动化控制系统的企业,在符合企业规定的安全要求的前提下,用实时采集方法采集质量、电量、流量、温度、压力等企业生产过程数据,并传输至重点用能单位能耗在线监测系统。6.1.1.2.2若企业已建立在线监测接入端系统,可从接入端系统采集企业的能源资源数据。6.1.2人工采集6.1.2.1移动端采集通过登录移动端采集软件,扫描计量器具上粘贴的二维码,录入计量器具读数,将数据上传至重点用能单位能耗在线监测系统。6.1.2.2手工录入部分能源种类量、产品产量等无法通过移动端扫码采集的数据,采用手工录入的方式上传数据至重点用能单位能耗在线监测系统。6.2数据采集周期6.2.1数据采集时间相对固定,以消除因采集时差带来统计数据的不可比性。6.2.2数据采集周期须满足数据管理与应用的要求,并根据要求配置定时采集周期。6.3数据有效性企业按照GB 17167和GB/T 29454的相关规定配备和使用经依法检定(校准)合格的能源计量器具。移动端扫码采集的数据保持与企业计量器具显示的读数一致;手工录入的数据保持与用于企业生产核算的数据一致。7监测内容7.1能源消耗对企业级能源消耗量、工序级能源消耗量和设备级能源消耗量进行监测。能源消耗量的计算满足GB/T 2589的要求。DB53/T 911.12 202247.2能耗指标对制浆造纸企业单位产品综合能耗指标进行计算和监测,指标的计算满足GB 31825的要求。7.3资源消耗指标对资源消耗指标进行计算和监测,指标的计算满足GB/T 18916.5和云南省用水定额(2019年版经云水发2019122号发布)的要求。7.4温室气体排放量对燃料燃烧排放量、过程排放量、购入/输出的电力和热力产生的排放量进行核算和监测。排放量的核算满足GB/T 32150和造纸和纸制品生产企业温室气体排放核算方法与报告指南(试行)的要求。DB53/T 911.12 20225附录A(资料性)制浆造纸企业能源资源计量数据采集示例A.1明确生产界区及工艺流程A.1.1 制浆造纸企业生产界区及工艺流程如图A.1所示。图 A.1制浆造纸企业生产界区及工艺流程示意图DB53/T 911.12 20226A.1.2 造纸企业生产界区及工艺流程如图A.2所示。图 A.2造纸企业生产界区及工艺流程示意图A.1.3 废纸造纸企业生产界区及工艺流程如图A.3所示。图 A.3废纸造纸企业生产界区及工艺流程示意图DB53/T 911.12 20227A.2调查能源流向、主要用能设备及能源计量器具情况A.2.1能源流向A.2.1.1 制浆造纸企业能源流向图如图A.4所示。图 A.4制浆造纸企业能源流向图A.2.1.2 废纸制浆造纸企业能源流向图如图A.5所示。图 A.5废纸制浆造纸企业能源流向图DB53/T 911.12 20228A.2.2主要用能设备A.2.2.1 制浆造纸企业主要用能设备一览表见表A.1。表 A.1制浆
