DB14T 2602-2022 山地日光温室建造技术规范 2602 2022 山地 日光温室 建造 技术规范

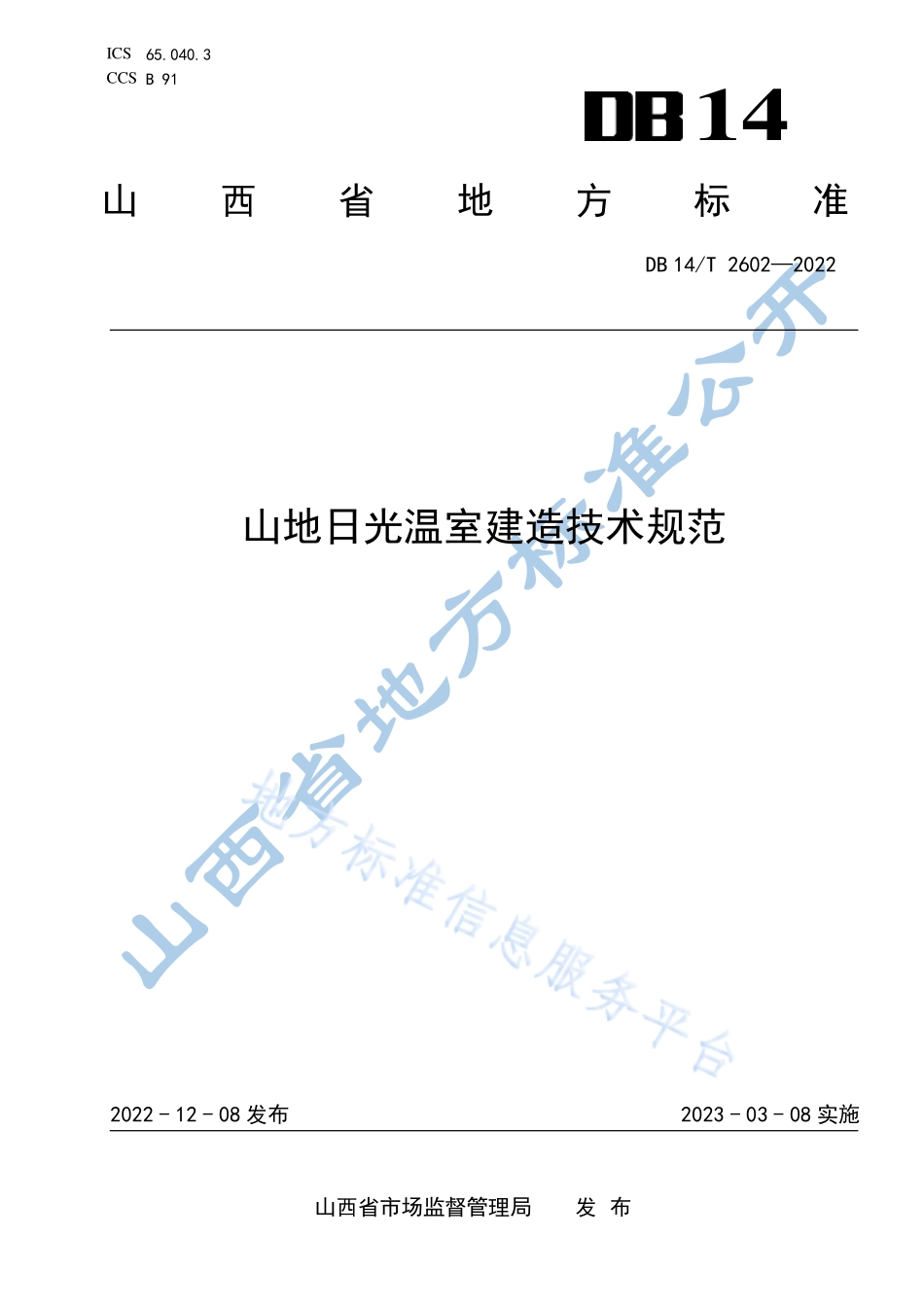

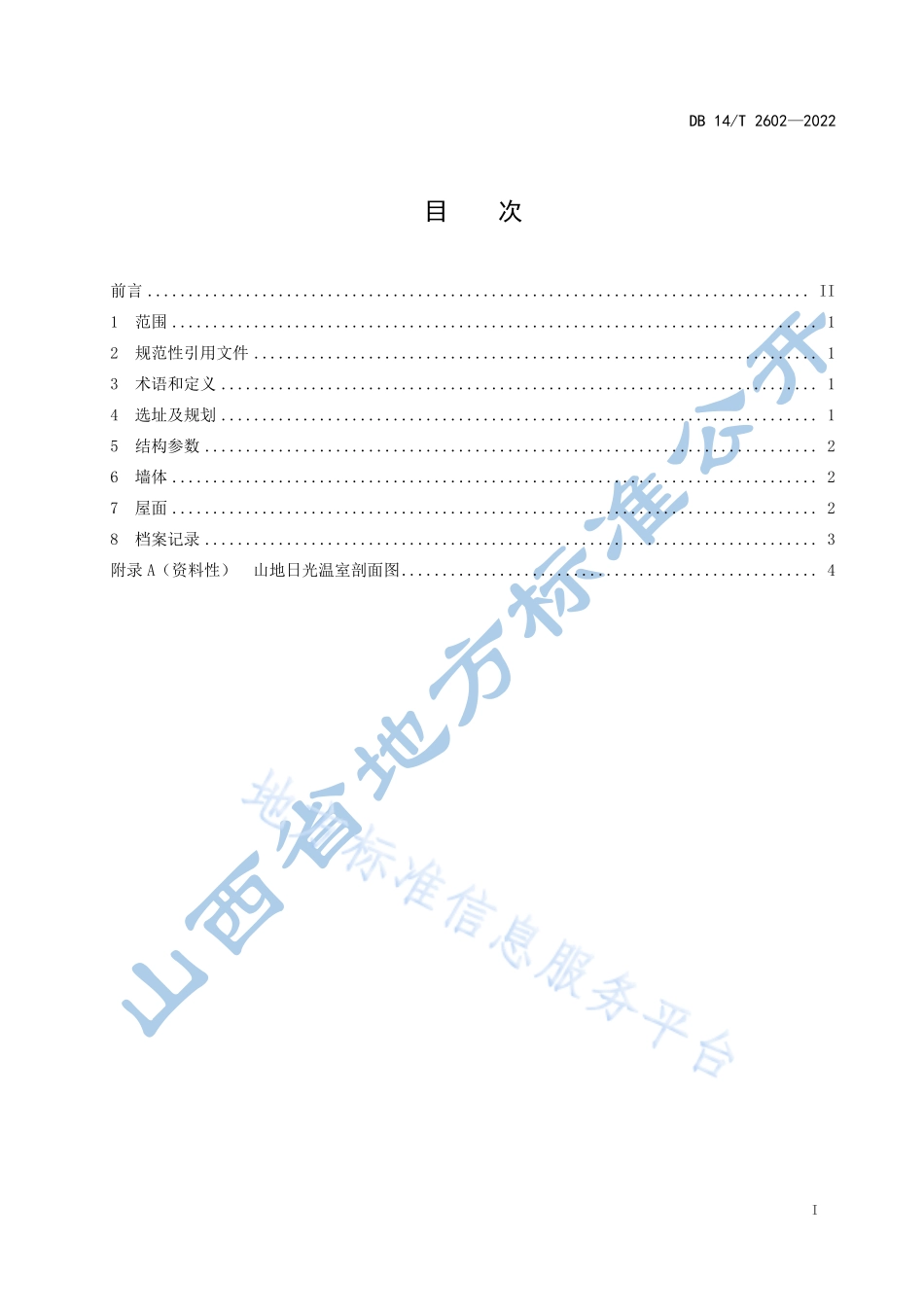

ICS 65.040.3 CCS B 91 14 山西省地方标准 DB 14/T 26022022 山地日光温室建造技术规范 2022-12-08 发布 2023-03-08 实施 山西省市场监督管理局 发 布 DB 14/T 26022022 I 目次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 选址及规划.1 5 结构参数.2 6 墙体.2 7 屋面.2 8 档案记录.3 附录 A(资料性)山地日光温室剖面图.4 DB 14/T 26022022 II 前言 本文件按照GB/T 1.12020标准化工作导则 第1部分:标准化文件的结构和起草规则的规定起草。本文件由山西省农业农村厅提出、组织实施和监督检查。本文件由山西省市场监督管理局对标准的组织实施情况进行监督检查。本文件由山西省农业标准化技术委员会归口。本文件起草单位:山西农业大学园艺学院、山西中农富通农业科技有限公司。本文件主要起草人:杨俊强、李森、张毅、李捷、马光跃、王茂锋、王文刚、申仲妹、梁燕平、王松、兰创业、陈红玉、姚宇升。DB 14/T 26022022 1 山地日光温室建造技术规范 1 范围 本文件规定了山地日光温室建造的术语和定义、选址及规划、结构参数、墙体、屋面、档案记录。本文件适用于山地日光温室的建造。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB 5084 农田灌溉水质标准 GB/T 51183 农业温室结构荷载规范 GB/T 51424 农业温室结构设计标准 NY/T 391 绿色食品产地环境质量 NY/T 1145 温室地基基础设计、施工与验收技术规范 NY/T 1451 温室通风设计规范 NY/T 1966 温室覆盖材料安装与验收规范 塑料薄膜 NY/T 3024 日光温室建设标准 NY/T 3223 日光温室设计规范 3 术语和定义 下列术语和定义适用于本文件。3.1 山地日光温室 在山坡地利用山体土壤作为蓄热保温后墙,前屋面夜间用活动保温材料覆盖保温以太阳能为主要能源的日光温室。4 选址及规划 4.1 选址 宜选择土层深厚、光照充足的向阳地块,地块坡度以1220为宜,最大不宜超过30,建设场地工程地质应能满足日光温室结构承载的要求;生产基地环境条件应符合NY/T 391的规定。4.2 规划 4.2.1 根据生产需要对道路、给排集水系统、灌溉系统、建筑物(肥水一体化站、临时(预冷)仓库)及园区防护林做好规划,灌溉水质应符合 GB 5084 要求。DB 14/T 26022022 2 4.2.2 山地日光温室主要由前屋面、后屋面、骨架、后墙、山墙、保温覆盖物、卷帘机等组成,温室应配置门斗,大小应在 9 12,与温室的通道可使用砖拱或混凝土加固,门斗设计应符合 NY/T 3223要求。4.2.3 温室前后应进行防渗处理,并设计适宜的排水沟,水电及其他配套工程应符合 NY/T 3024 要求。4.2.4 温室结构形式采用无柱、双坡屋面进行设计,构件材料应符合 GB/T 51424 要求,荷载设计应符合 GB/T 51183 要求。5 结构参数 5.1 山地日光温室宜坐北朝南,东西延长,温室方位可偏东或偏西10,长度 60 m100m 为宜。两栋温室间距以不遮光为宜。山地日光温室跨度宜为 10 m12 m(纬度高的取小值),温室脊高在 5.1 m5.8 m(纬度高的取小值)。5.2 温室后屋面坡长在 1.5 m2.5 m,后坡仰角在 4045(纬度高的取小值)。5.3 日光温室的前屋面底角在 7075之间,温室内距前墙 50 cm 处作业最低高度应1.3 m(附图 A)。距离前屋面落地线水平距离 1 m 处屋面角应40,距离前屋面落地线水平距离 3 m 处屋面角应25,近屋脊处的屋面角应15,拱间距宜为 1 m。6 墙体 6.1 后墙 6.1.1 后墙应去除 40 cm 表土层,倾角在 7080,高度在 4.2 m4.8 m,后墙顶部应修建24 cm*40 cm 的后屋面基础圈梁,圈梁上预留钢制预埋件等,圈梁地基应在温室土方工程前进行地基加固。6.1.2 后墙可每隔 3 m 设立一个钢管支柱,支柱倾角 8085,埋深40 cm,底部做好桩基,顶部支撑于脊高处。6.1.3 后墙基部 1m1.5 m 以下可砌倾角在 80左右的砖墙保护墙。6.1.4 后墙可采用架网水泥喷浆加固。7 屋面 7.1 后屋面 7.1.1 后屋面应由承重层、防水层、隔热层、防护层组成。7.1.2 承重层可采用钢管支撑,间隔 1m,一端焊接固定在后墙圈梁上,一端焊接固定在脊高横梁上;每 20 cm 设横向拉筋。7.1.3 防水层使用0.15 mm 的防水膜,满铺。7.1.4 隔热层可使用秸秆(压实后厚度40 cm,双面包裹防水膜)或保温板等其他保温材料。7.1.5 防护层可使用生土或草泥(厚度40 cm),安装保温板的也可使用水泥硬化。DB 14/T 26022022 3 7.2 前屋面 7.2.1 前屋面底部架设水泥钢筋圈梁(纵向钢筋4 m8 mm,箍筋6 m25 mm),提前预埋温室骨架底座及压膜线固定环等钢埋件,预留水电等进出孔洞;基部一侧贴埋厚 50 mm80 mm 深 1 m 的聚苯板,地基基础设计及施工遵照 NY/T 1145 规定执行。7.2.2 温室骨架材料选择 80 mm30 mm2 mm 椭圆型镀锌钢管或荷载相当的其他温室骨架,骨架的一端焊接固定在脊高横梁上,另一端焊接固定在距温室前墙预埋件上。7.2.3 前屋面脊部第一个拉杆和后屋面中部拉杆之间架设钢骨架横梁,与后墙支柱对应焊接;温室支撑布置应符合 GB/T 51424 要求。7.3 通风 通风口设置在温室前屋面中部和顶部,通风口处应配置防虫网。顶部通风口处还应加设防止棚膜出现水兜的硬质网片以及手动或自动风口开合控制系统;其他通风设计应符合NY/T 1451要求。7.4 棚膜 7.4.1 所选用的透光覆盖材质应耐用,新膜透光率应85,且具有防露滴的内表面。7.4.2 棚膜覆盖时应在无风晴天午时前后进行,采取措施张紧塑料膜后,并用卡槽或两山墙外侧预设锚件固定棚膜。7.4.3 压膜线应每拱架间一道,固定于前屋面底部和后坡的地锚上。7.4.4 棚膜、卡槽、卡簧、压膜线安装应符合 NY/T 1966 要求。7.5 保温被 保温被的安装按“品”字型搭接,相邻保温被的搭接重叠宽度不少于10 cm,保温被质量及卷帘机安装设计应符合NY/T 3223要求。8 档案记录 建立山地温室建造档案,保存相关文件资料,记录与温室建设有关的重要活动,包括项目名称,可研报告、施工合同、施工记录、竣工图纸、验收报告等,保留时间10年以上。DB 14/T 26022022 4 A A 附录A (资料性)山地日光温室剖面图 山地日光温室剖面图见图A.1 图A.1山地日光温室剖面图
