DB23T 3368-2022 沥青路面冷再生设计与施工技术规程.pdf

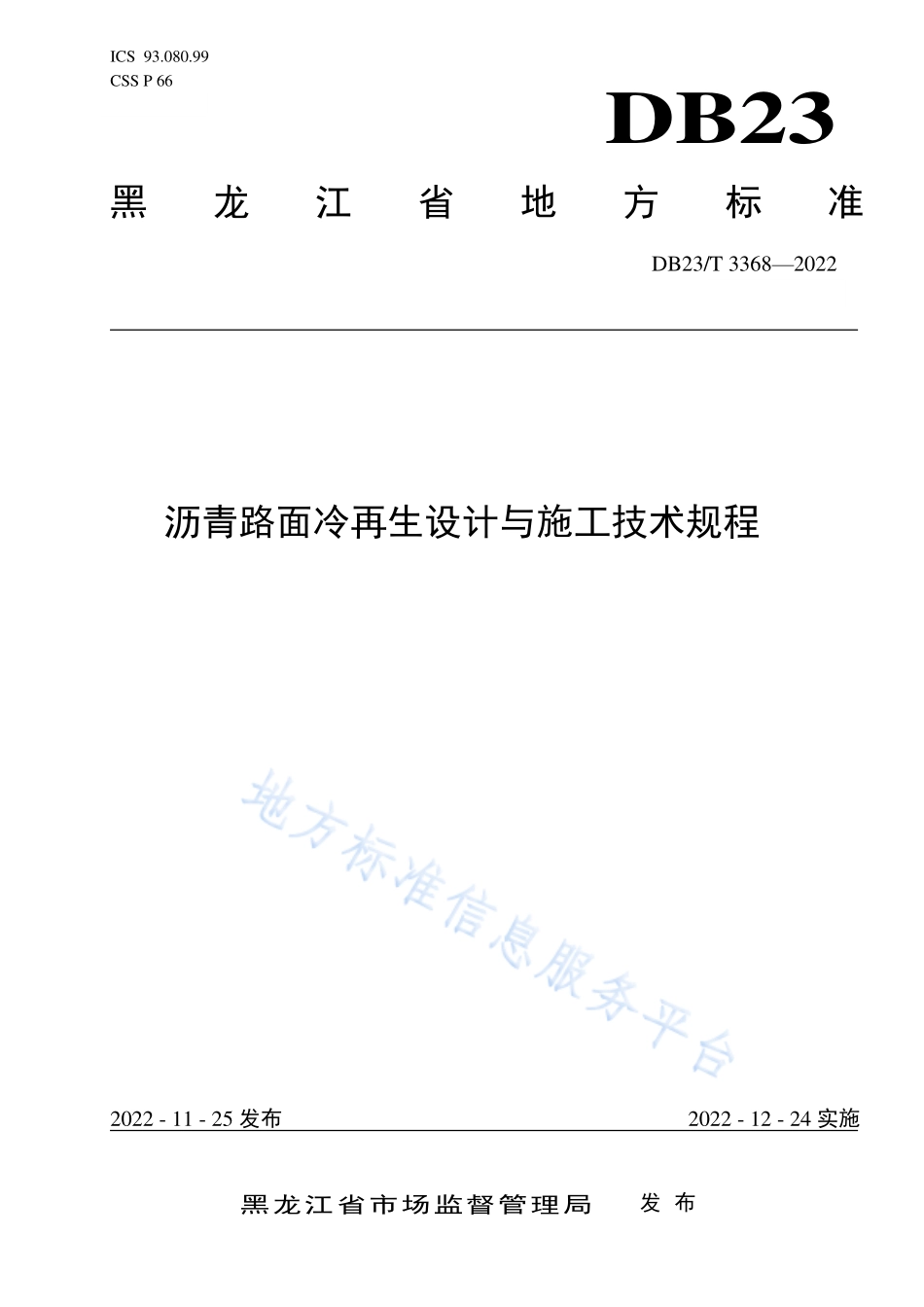

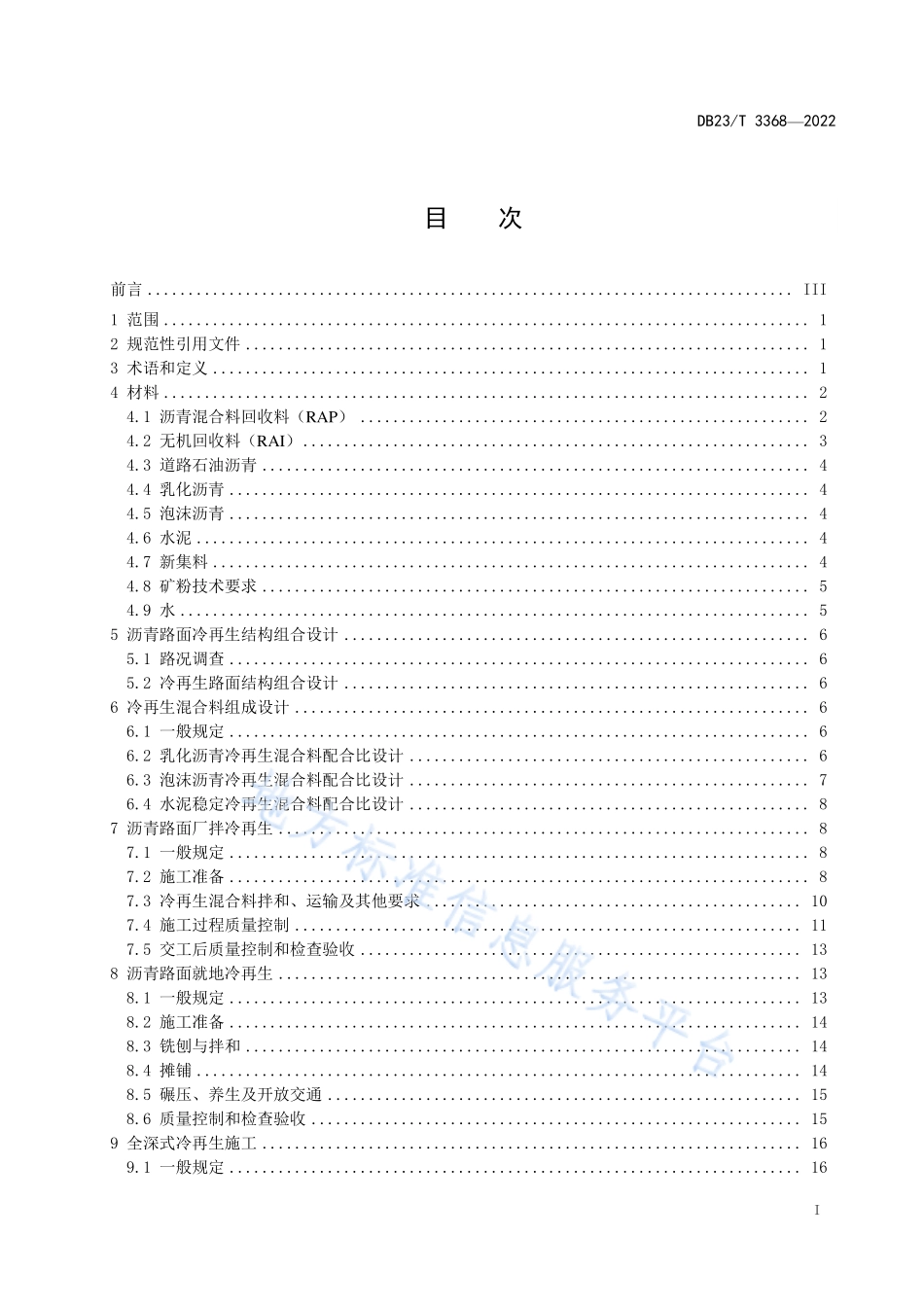

ICS 93.080.99 CSS P 66 DB23 黑龙江省地方标准 DB23/T 33682022 沥青路面冷再生设计与施工技术规程 2022-11-25 发布 2022-12-24 实施 黑龙江省市场监督管理局 发 布 DB23/T 33682022 I 目 次 前言.III 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 材料.2 4.1 沥青混合料回收料（RAP）.2 4.2 无机回收料（RAI）.3 4.3 道路石油沥青.4 4.4 乳化沥青.4 4.5 泡沫沥青.4 4.6 水泥.4 4.7 新集料.4 4.8 矿粉技术要求.5 4.9 水.5 5 沥青路面冷再生结构组合设计.6 5.1 路况调查.6 5.2 冷再生路面结构组合设计.6 6 冷再生混合料组成设计.6 6.1 一般规定.6 6.2 乳化沥青冷再生混合料配合比设计.6 6.3 泡沫沥青冷再生混合料配合比设计.7 6.4 水泥稳定冷再生混合料配合比设计.8 7 沥青路面厂拌冷再生.8 7.1 一般规定.8 7.2 施工准备.8 7.3 冷再生混合料拌和、运输及其他要求.10 7.4 施工过程质量控制.11 7.5 交工后质量控制和检查验收.13 8 沥青路面就地冷再生.13 8.1 一般规定.13 8.2 施工准备.14 8.3 铣刨与拌和.14 8.4 摊铺.14 8.5 碾压、养生及开放交通.15 8.6 质量控制和检查验收.15 9 全深式冷再生施工.16 9.1 一般规定.16 DB23/T 33682022 II 9.2 施工准备.16 9.3 铣刨与拌和.16 9.4 摊铺与碾压.16 9.5 养生及开放交通.17 9.6 质量控制和检查验收.17 附录 A（规范性）探坑调查与回收沥青路面材料（RAP）取样试验分析.18 附录 B（规范性）沥青发泡性能试验方法.21 附录 C（规范性）沥青路面冷再生结构组合设计的结构建议.23 附录 D（规范性）沥青路面冷再生方法选择建议.24 DB23/T 33682022 III 前 言 本文件按照GB/T 1.12020标准化工作导则 第1部分：标准化文件的结构和起草规则的规则起草。请注意本文件某些内容可能涉及专利，本文件的发布机构不负责识别专利。本文件由黑龙江省交通运输厅提出并归口。本文件主要起草单位：黑龙江省交通运输信息和科学研究中心、哈尔滨路帆工程技术咨询有限公司、黑龙江工程学院、黑龙江省公路工程造价站、黑龙江省公路建设中心、黑龙江省公路勘察设计院、龙建路桥股份有限公司、。本文件主要起草人：杨洪生、于立泽、肖阳、武鹤、潘玲、李敬泉、于波、徐岩、董乃宝、刘贵军、陈阳、刘丹丹、王旭、任景飞、辛欣、陈海风、荣梅、靳瑞宝、谭万龙、赵兴会、陈铁林、齐光远、温忠海、李唐。DB23/T 33682022 1 沥青路面冷再生设计与施工技术规程 1 范围 本文件规定了公路沥青路面冷再生设计与施工技术规程的术语和定义、材料、沥青路面冷再生结构组合设计、冷再生混合料设计、沥青路面厂拌冷再生、沥青路面就地冷再生、全深式冷再生施工。本文件适用于黑龙江省各等级新建、改扩建及养护公路工程的沥青路面冷再生工程，城市道路可参照执行。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 12523 建筑施工场界噪声排放标准 GB 16297 大气污染物综合排放标准 JTG 3430 公路土工试验规程 JTG 3450 公路路基路面现场测试规程 JTG 5142 公路沥青路面养护技术规范 JTG 5210 公路技术状况评定标准 JTG/T 5521 公路沥青路面再生技术规范 JTG E20 公路工程沥青及沥青混合料试验规程 JTG E42 公路工程集料试验规程 JTG E51 公路工程无机结合料稳定材料试验规程 JTG/T F20 公路路面基层施工技术细则 JTG F40 公路沥青路面施工技术规范 JTG F80/1 公路工程质量检验评定标准 第一册 土建工程 JTG D50 公路沥青路面设计规范 3 术语和定义 下列术语和定义适用于本文件。3.1 沥沥青青混合料回收料混合料回收料（RAP）采用铣刨、开挖等方式从沥青路面上获得的旧沥青混合料。3.2 无机无机回收料回收料（RAI）采用铣刨、开挖等方式从路面上获得的旧无机结合料稳定粒料或旧无结合料粒料。3.3 DB23/T 33682022 2 厂拌冷再生厂拌冷再生 在拌合站将RAP（或RAP+RAI）破碎、筛分后，以一定的比例与新集料、再生结合料、水等在常温下拌和为混合料，然后铺筑形成沥青路面的技术。3.4 就就地地冷再冷再生生 对沥青路面进行现场铣刨，必要时掺加部分新集料、结合料、活性填料（水泥、石灰等）和水，经过常温拌和、摊铺、碾压等工序，一次性实现原沥青路面材料再生的技术。3.5 全全深式冷深式冷再生再生 采用专用设备对沥青层及部分下承层进行就地翻松，或是将沥青层部分或全部铣刨移除后对部分下承层进行就地翻松，同时掺入一定数量的新集料、再生结合料、水等，经过常温拌和、摊铺、压实等工序，实现旧沥青路面再生的技术。3.6 泡泡沫沥沫沥青青 将热沥青和水在专用的发泡设备内混合、膨胀，形成含有大量均匀分散气泡的沥青材料。3.7 乳乳化化沥青沥青 道路石油沥青与水在乳化剂、稳定剂等作用下，经乳化加工制得的均匀沥青产品。3.8 RAP 掺量掺量 沥青混合料回收料（RAP）占再生混合料矿料总质量的百分比。3.9 干干湿劈裂强湿劈裂强度比度比 马歇尔试件浸水后的劈裂强度与未浸水试件的劈裂强度之比。3.10 冷冷再生结合料再生结合料 新添加到再生混合料中起到主要胶结作用的材料，主要包括道路石油沥青、改性沥青、乳化沥青、泡沫沥青、水泥、石灰等。4 材料 4.1 沥青混合料回收料（RAP）4.1.1 厂拌冷再生时，RAP 必须经过预处理后方可使用。RAP 的预处理方法应符合 JTG/T 5521 中相关规定。4.1.2 不同来源、规格、类型的 RAP 应分开堆放、不得混杂，保证材料的均匀性。4.1.3 RAP、新集料应堆放在预先经过硬化处理的场地内，必要时应具备防雨设施，粒径小于 4.75 mm的 RAP 须进行遮盖。4.1.4 使用乳化沥青和泡沫沥青作为结合料时，厂拌冷再生经过预处理的 RAP 砂当量应不低于 55%，其他检测项目、技术要求和试验方法符合 JTG/T 5521 中相关规定。DB23/T 33682022 3 4.1.5 RAP 质量检测应满足如下要求：a）RAP级配组成应保持稳定，RAP质量检测项目要求见表1；表1 RAP 质量检测项目要求 材料 检测项目 单位 技术要求 试验方法 下面层 基层 RAP(厂拌)含水率，不大于%实测 实测 附录 A RAP 级配 实测 实测 沥青含量%实测 实测 4.75mm 以下部分砂当量a，不小于%55 最大粒径，不大于 mm 设计要求的最大粒径 JTG E42，T0303 4.75mm 通过率变异性b，不大于%5 8 0.075mm 通过率变异性，不大于%2 4 RAP(就地)RAP 级配 实测 实测 附录 A 沥青含量%实测 实测 4.75mm 以下部分砂当量a，不小于%60 55 RAP 中沥青 针入度（25，5s，100g）0.1mm 实测 实测 JTG E42，T0604 软化点 实测 实测 JTG E42，T0606 延度（15）cm 实测 实测 JTG E42，T0605 RAP 中粗集料 针片状含量，不大于%15 20 JTG E42，T0312 压碎值，不大于%28 30 JTG E42，T0316 与沥青的粘附性，不小于 4 4 JTG E20，T0616 RAP 中细集料 棱角性%实测 实测 JTG E20，T0345 2.36mm 以下砂当量，不小于%55 实测 JTG E20，T0334 a当 RAP 中不含有半刚性基层材料时，可不用检测砂当量。b 4.75mm 和 0.075mm 通过率变异性在配合比设计阶段不用检测。b）当 RAP（厂拌）中超粒径颗粒含量达不到要求时，不得直接使用。可采用剔除超粒径颗粒或再次破碎、过筛重组的办法，使其达到要求；c）RAP 中粗集料、细集料级配达不到要求时，但掺配新集料后，混合后粗、细集料的指标符合本文件4.7条款要求时，方可使用，否则不得使用。4.2 无机回收料（RAI）4.2.1 再生混合料设计时，应根据无机回收料（RAI）的含水率和级配进行设计。4.2.2 RAI 质量检测项目要求见表 2。DB23/T 33682022 4 表2 RAI 质量检测项目要求 检测项目 技术要求 试验方法（JTG 3430）含水率（%），不大于 3 T0103 最大粒径（mm），不大于 37.5 T0115 不均匀系数 Cu，不小于 5 T0115 塑性指数 lp，不大于 17 T0118 4.3 道路石油沥青 4.3.1 制备乳化沥青、泡沫沥青宜使用 90 号或 70 号 A 级道路石油沥青，其技术要求应符合 JTG F40中相关规定。4.3.2 沥青必须按照品种、标号分开存放，在贮运、使用和存放过程中禁止对沥青进行反复加热，并应有良好防水措施，避免雨水或者加热管道蒸汽进入沥青中。4.4 乳化沥青 4.4.1 乳化沥青蒸发残留物 25 针入度指标应满足 55（0.1 mm）125（0.1 mm）的技术要求。其他试验项目、质量要求和试验方法应符合 JTG/T 5521 中相关规定。4.4.2 通常情况下，厂拌冷再生宜采用慢裂慢凝型阳离子乳化沥青；就地冷再生、全深式冷再生宜采用中裂型或者慢裂型阳离子乳化沥青。4.5 泡沫沥青 泡沫沥青技术要求见表3。表3 泡沫沥青技术要求 试验项目 技术要求 试验方法 膨胀率（倍）12 附录 B 半衰期（s）10 4.6 水泥 普通硅酸盐水泥、矿渣硅酸盐水泥和火山灰质硅酸盐水泥可用于冷再生，技术指标应符合JTG/T F20中相关规定。4.7 新集料 4.7.1 粗集料 粗集料是指粒径大于2.36 mm，公称粒径为31.5 mm的碎石材料，粗集料应洁净、干燥、无杂质、无风化、并具有良好的颗粒级配，粗集料质量要求见表4。表4 粗集料质量要求 检测项目 单位 技术要求 试验方法（JTG E42）下面层 基层 表观相对密度，不小于 g/cm 2.50 2.45 T0304 DB23/T 33682022 5 表 4 粗集料质量要求（续）石料压碎值，不大于%28 30 T0316 吸水率，不大于%3.0 3.0 T0304 针片状含量，不大于%15 20 T0312 与沥青的粘附性，不小于/4 4 JTG E20，T0616 软石含量，不大于%5 5 T0320 4.7.2 细集料 细集料包括机制砂、石屑、天然砂，是指通过2.36 mm筛孔的筛下部分，细集料应洁净、干燥、无杂质。并具有良好的颗粒级配，细集料质量要求见表5。表5 细集料质量要求 检测项目 单位 技术要求 试验方法（JTG E42）下面层 基层 表观相对密度，不小于 g/cm 2.50 2.45 T0328 坚固性（0.3mm 部分），不小于%12/T0340 含泥量（0.075mm 含量），不大于%3 5 T0333 亚甲蓝值，不大于 g/kg 25/T0346 砂当量，不小于%60 50 T0334 含水率，不大于%4 4 T0332 棱角性（流动时间），不小于 s 30/T0345 4.8 矿粉技术要求 矿粉应采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉，原石料中的泥土杂质应除净。矿粉应干燥、洁净，矿粉质量要求见表6。表6 矿粉质量要求 检测项目 单位 技术要求 试验方法（JTG E42）表观密度，不小于 g/cm 2.50 T0352 含水率，不大于%1 JTG 3430，T0103 外观/无团粒结块 亲水系数，不大于/1 T0353
