DB11T
2018-2022
餐厨垃圾运输车辆称重系统技术规范
2018
2022
垃圾
运输
车辆
称重
系统
技术规范

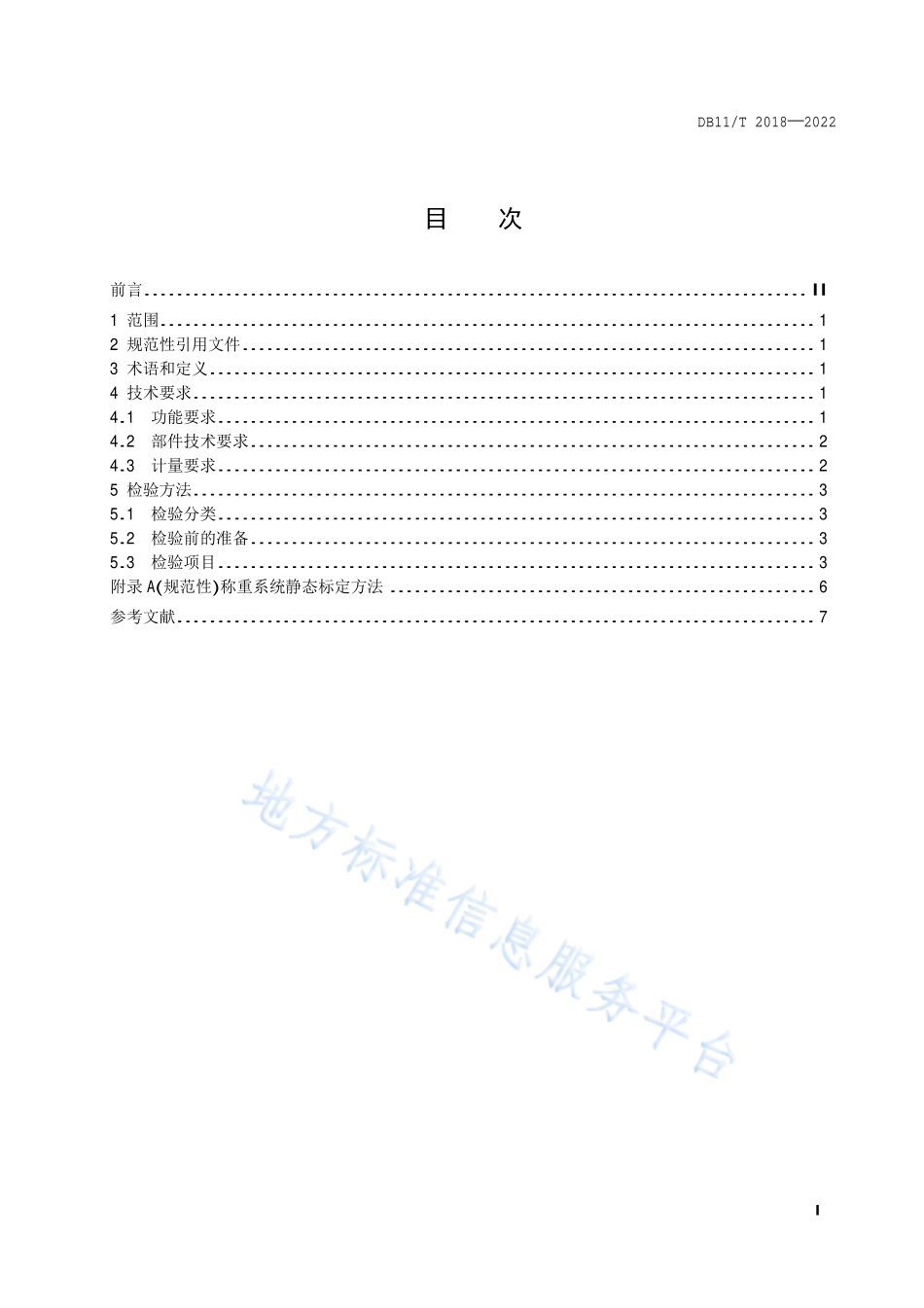

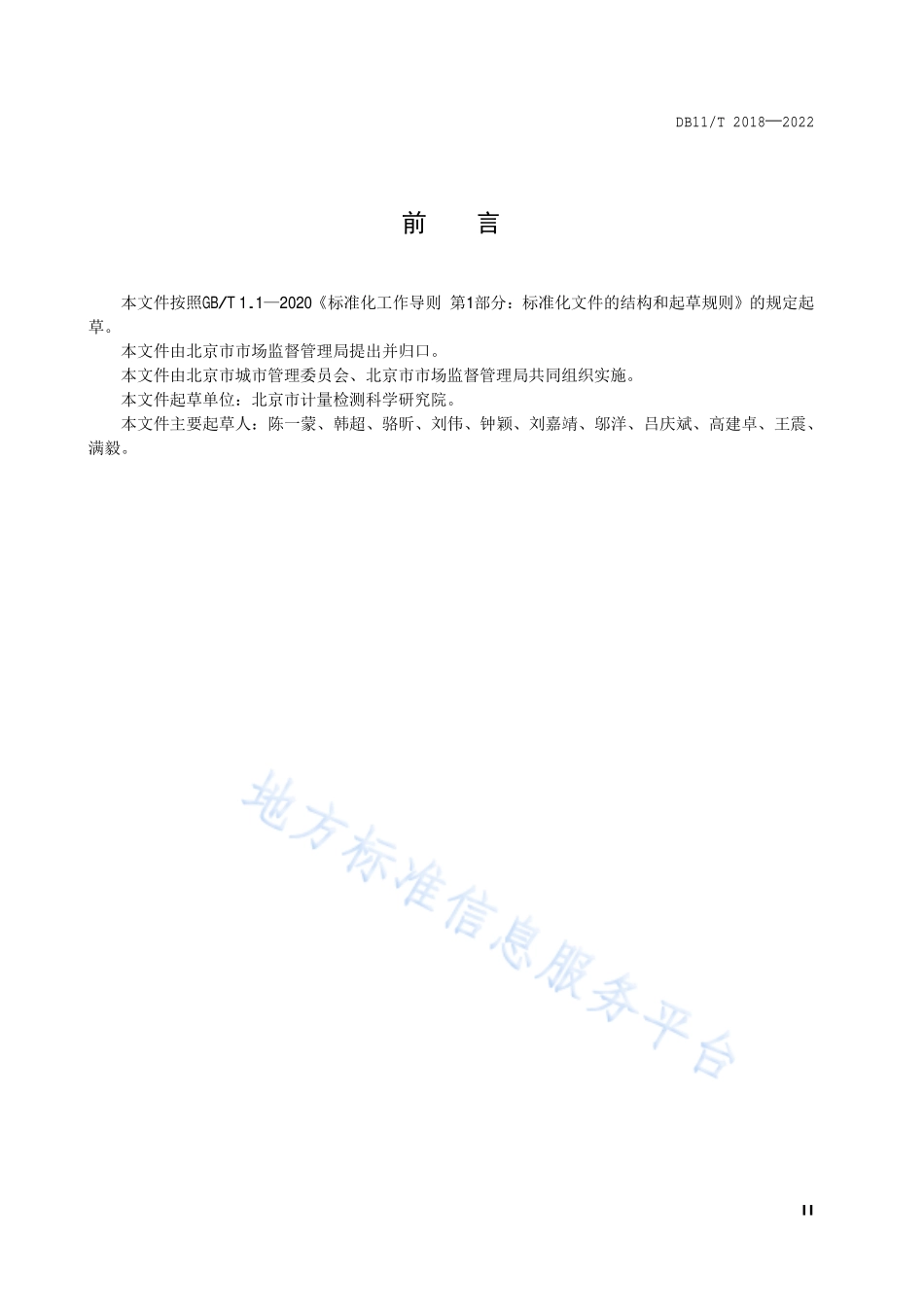

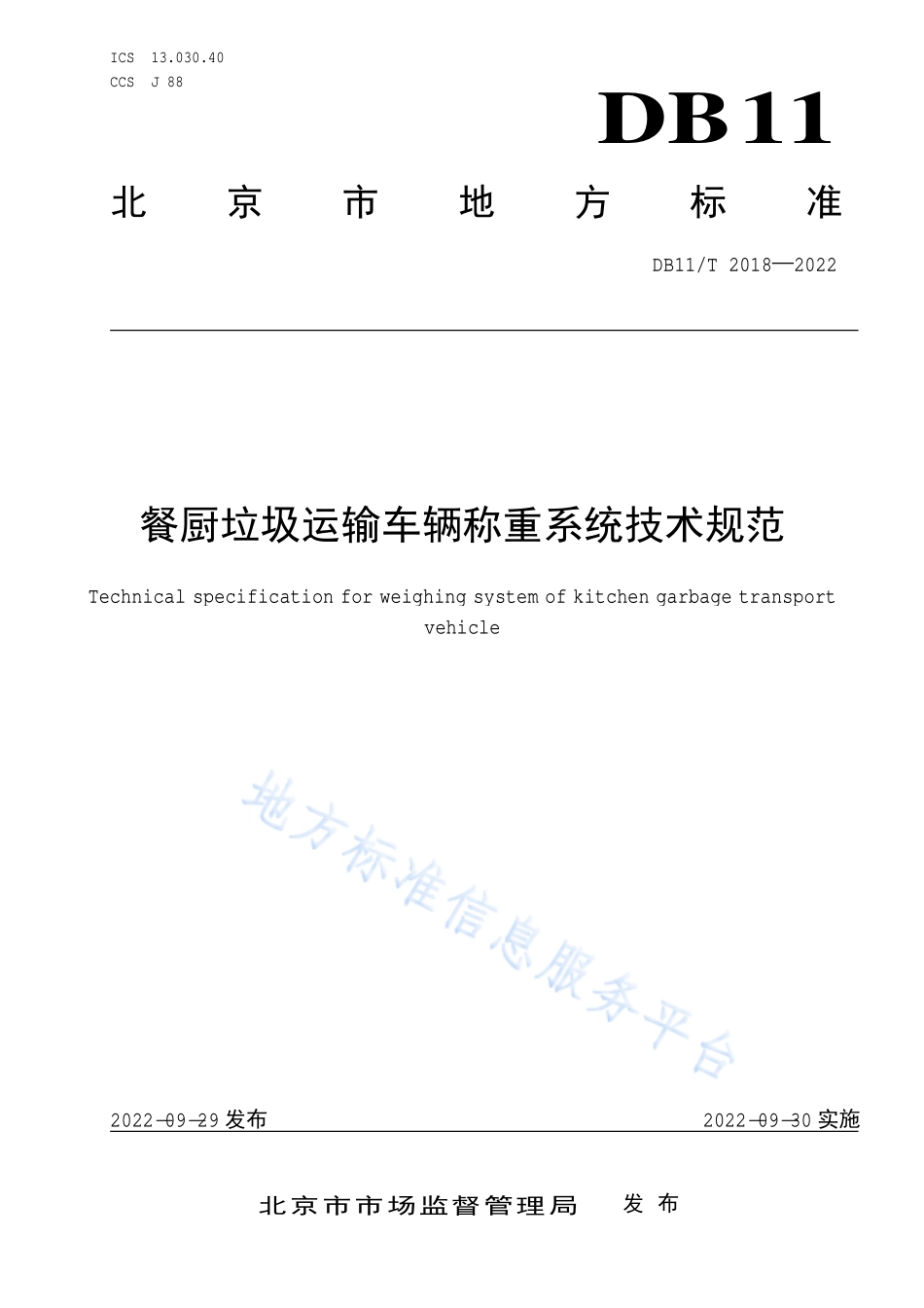

ICS 13.030.40 CCS J 88 DB11 北京市地方标准 DB11/T 20182022 餐厨垃圾运输车辆称重系统技术规范 Technical specification for weighing system of kitchen garbage transport vehicle 2022-09-29 发布 2022-09-30 实施 北京市市场监督管理局 发 布 DB11/T 20182022 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 技术要求.1 4.1 功能要求.1 4.2 部件技术要求.2 4.3 计量要求.2 5 检验方法.3 5.1 检验分类.3 5.2 检验前的准备.3 5.3 检验项目.3 附录 A(规范性)称重系统静态标定方法.6 参考文献.7 DB11/T 20182022 II 前 言 本文件按照GB/T 1.12020标准化工作导则 第1部分:标准化文件的结构和起草规则的规定起草。本文件由北京市市场监督管理局提出并归口。本文件由北京市城市管理委员会、北京市市场监督管理局共同组织实施。本文件起草单位:北京市计量检测科学研究院。本文件主要起草人:陈一蒙、韩超、骆昕、刘伟、钟颖、刘嘉靖、邬洋、吕庆斌、高建卓、王震、满毅。DB11/T 20182022 1 餐厨垃圾运输车辆称重系统技术规范 1 范围 本文件规定了餐厨垃圾运输车辆称重系统(以下简称“称重系统”)的技术要求和检验方法。本文件适用于容器进料式的餐厨垃圾运输车辆称重系统。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T 4208 外壳防护等级(IP代码)GB/T 7551 称重传感器 GB/T 7724 电子称重仪表 GB/T 14250 衡器术语 CJ/T 280 塑料垃圾桶通用技术条件 3 术语和定义 GB/T 14250 界定的以及下列术语和定义适用于本文件。3.1 餐厨垃圾运输车辆称重系统 weighing system of kitchen garbage transport vehicle 安装在运输餐厨垃圾的机动车辆上,用于称量收集到的非居民厨余垃圾,并能够进行称重数据传输的装置集成。3.2 承载器 load receptor 称重系统中用于承受载荷的部件。4 技术要求 4.1 功能要求 4.1.1 称重功能 应在对非居民厨余垃圾进行收集的同时完成称重,并至少显示出毛重值、皮重值(垃圾桶重量值)和净重值。在称重系统静态标定时,还应显示实时重量值。4.1.2 数据传输 应能够同步传输称重数据,所传输数据应与实际称重数据一致。DB11/T 20182022 2 4.1.3 安全性 对任何可能改变称量性能和不允许使用者调整的控制装置,应采取密封或印封等方式的防护措施。4.1.4 数据异常报警 出现单次称重重量值大于最大秤量或重量为负的情况时,显示器应有明确显示或声光报警。4.2 部件技术要求 4.2.1 称重系统组成 主要由传感器、显示器、承载器、提升装置等部分组成,并使用符合CJ/T 280 中要求的垃圾桶进行称重。4.2.2 传感器 应使用符合GB/T 7551规定的称重传感器,其量程应满足最大提升重量的要求,准确度等级应为C3及以上等级,外壳防护等级应符合GB/T 4208 外壳防护等级中IP67及以上等级的要求,外露称重部件应进行防水处理。4.2.3 显示器 宜使用符合GB/T 7724规定的显示器,并能显示皮重、净重和毛重等参数,所有的显示器和打印装置应具有相同的分度值。4.2.4 承载器 承载器应与CJ/T 280中规定的垃圾桶结构尺寸配套,吊挂牢固且易于装卸垃圾桶,承载器在称重过程中,与车体间不应产生影响称重结果的接触。4.2.5 提升装置 提升装置应运行平稳,提升和下降过程中在称重区域内应保持匀速,且不应使垃圾桶出现剧烈抖动和晃动,在空载提升和下降运行时,显示器示值变化量不应超过2个分度值。4.3 计量要求 4.3.1 计量单位 应为法定计量单位,千克(kg)。4.3.2 最大秤量 Max 最大秤量应不大于300kg。4.3.3 分度值 d 应以110k、210k、510k的形式表示,其中指数k为正整数、负整数或零。4.3.4 单次称量最大允许误差 单次称量最大允许误差应符合表1的规定。DB11/T 20182022 3 表1 单次称量最大允许误差 载荷m 单次称量最大允许误差(以载荷m的百分率和kg表示)m20kg 1kg 20kgm300kg 5%5 检验方法 5.1 检验分类 5.1.1 交收检验 交收检验应由改造方在称重系统改造完成后进行,检验合格后方可投入使用,交收检验可由使用方或委托具有资质的计量技术机构进行。5.1.2 期间核查 期间核查应由使用方在称重系统投入运行后,每6个月内定期进行1次2次,期间核查可由使用方或委托具有资质的计量技术机构进行。5.2 检验前的准备 5.2.1 标准器 检验所用标准器的误差应不大于称重系统在对应载荷下最大允许误差的1/3。5.2.2 预加载 在进行检验前,应按操作流程加载一次最大载荷,检查称重系统的提升装置是否能够提起重物,显示器显示是否正常,交收检验时还应按附录A的方法进行静态标定。5.3 检验项目 检验项目应符合表2的规定。表2 检验项目一览表 条款号 检验项目 交收检验 期间核查 4.1 功能要求检验+-4.2 部件技术要求检验+-4.3 计量要求检验+注:“+”为必选项,“-”为可选项。DB11/T 20182022 4 5.3.1 功能要求检验 5.3.1.1 称重功能检验 使用装有称重系统的餐厨垃圾运输车辆进行一次垃圾收集操作,检查是否符合4.1.1的要求,可与单次称量最大允许误差检验一起进行。5.3.1.2 数据传输功能检验 进行一次完整的提升和下降称重操作,称重数据同步传输后,检查传输的数据与实际称重数据是否一致,可与单次称量最大允许误差检验一起进行。5.3.1.3 安全性检验 检查显示器、传感器等可能改变称量性能和不允许使用者调整的控制装置是否已采取防护措施。5.3.1.4 过载报警功能检验 用大于最大称重重量的载荷进行一次完整的提升和下降称重操作,显示器应有明确的显示或警告。5.3.2 部件技术要求检验 5.3.2.1 传感器检验 根据传感器的型式评价证书、型式评价报告、出厂合格证或出厂说明书等技术文件,核查其是否符合4.2.2的要求。5.3.2.2 显示器检验 将显示器通电开机,通过目测进行核查,应符合4.2.3的要求。5.3.2.3 承载器及提升装置检验 将空的垃圾桶挂在提升装置的承载器上,进行一次完整的提升和下降称重操作,检查承载器、提升装置和垃圾桶的运行状态,并记录显示器示值变化,应符合4.2.4和4.2.5的要求。5.3.3 计量要求检验 5.3.3.1 计量单位检验 检查称重系统显示器、打印装置的计量单位是否为千克(kg)显示。5.3.3.2 分度值检验 检查称重系统的分度值d是否符合4.3.3的要求。5.3.3.3 最大秤量检验 用称重系统设计的最大载荷进行一次完整的提升和下降称重操作,确定是否满足设计的最大载荷,可与预加载一起进行。5.3.3.4 单次称量最大允许误差 按下列程序进行试验和计算:a)参考质量的确定,用校核秤对装有载荷(砝码或实物)的垃圾桶进行称重,记录重量值DB11/T 20182022 5 L1然后再用校核秤对空载垃圾桶进行称重,记录重量值 L2,按公式(1)计算参考质量:L=L1-L2 .(1)式中:L参考质量,单位为千克(kg);L1装有载荷的毛重,单位为千克(kg);L2垃圾桶的重量,单位为千克(kg)。b)将餐厨垃圾运输车辆停放于平整水平的地面上,把装有载荷的垃圾桶挂到称重系统提升装置的承载器上,按流程进行一次完整的提升和下降称重操作,显示器应显示并上传本次称重记录的毛重值1、垃圾桶重量值2 和净重值 I3,分别记录三个示值并核查与上传的数据是否一致;c)按由小到大的顺序将称重系统的量程划分为 m20kg、20kgm150kg 和 150kg 至最大称量三段,每段分别选取三个载荷,按照 a)和 b)程序依次进行试验,试验完成后按公式(2)或公式(3)分别计算单次称量误差 E,误差均应符合表 1 的要求。E1=I3-L.(2)式中:E 1载荷 m20kg 的单次称量误差,单位为千克(kg);I3 载荷的净重值,单位为千克(kg);L 参考质量,单位为千克(kg)。?=?%.(3)式中:E2载荷 20kgm300kg 单次称量误差,单位%;I3 载荷的净重值,单位为千克(kg);L 参考质量,单位为千克(kg)。DB11/T 20182022 6 附 录 A (规范性)称重系统静态标定方法 A.1 静态标定 将称重系统承载器停留在有效称重区内,调整显示器使其显示实时静态称重数据,使用设计要求标定重量的M1等级砝码作为载荷,对设备进行单点或多点标定。A.2 静态标定后的称量测试 静态标定后,将承载器停留在在有效称重区内,调整显示器使其显示实时静态称重数据,使用M1等级砝码作为载荷,选取 20kg、50kg、100kg、150kg、200kg和300kg共6个称量点,由从小到大的顺序依次将20kg 300kg砝码分别加载到承载器上,再将砝码由从大到小的顺序依次从承载器上卸载至20kg,读取显示器加载和卸载砝码时的示值并记录,按公式(A.1)计算静态称量误差Ec,静态称量误差应满足表1的要求。EC=I-L .(A.1)式中:Ec静态称量误差,单位为千克(kg);I显示器示值,单位为千克(kg);L载荷重量,单位为千克(kg)。DB11/T 20182022 7 参考文献 1 DB11/T 1390.3 环卫车辆功能要求 第3部分:餐厨垃圾运输车辆 2 QC/T 935 餐厨垃圾车
