DB32T 4009-2021 塑料包装材质快速鉴定 红外光谱法.pdf

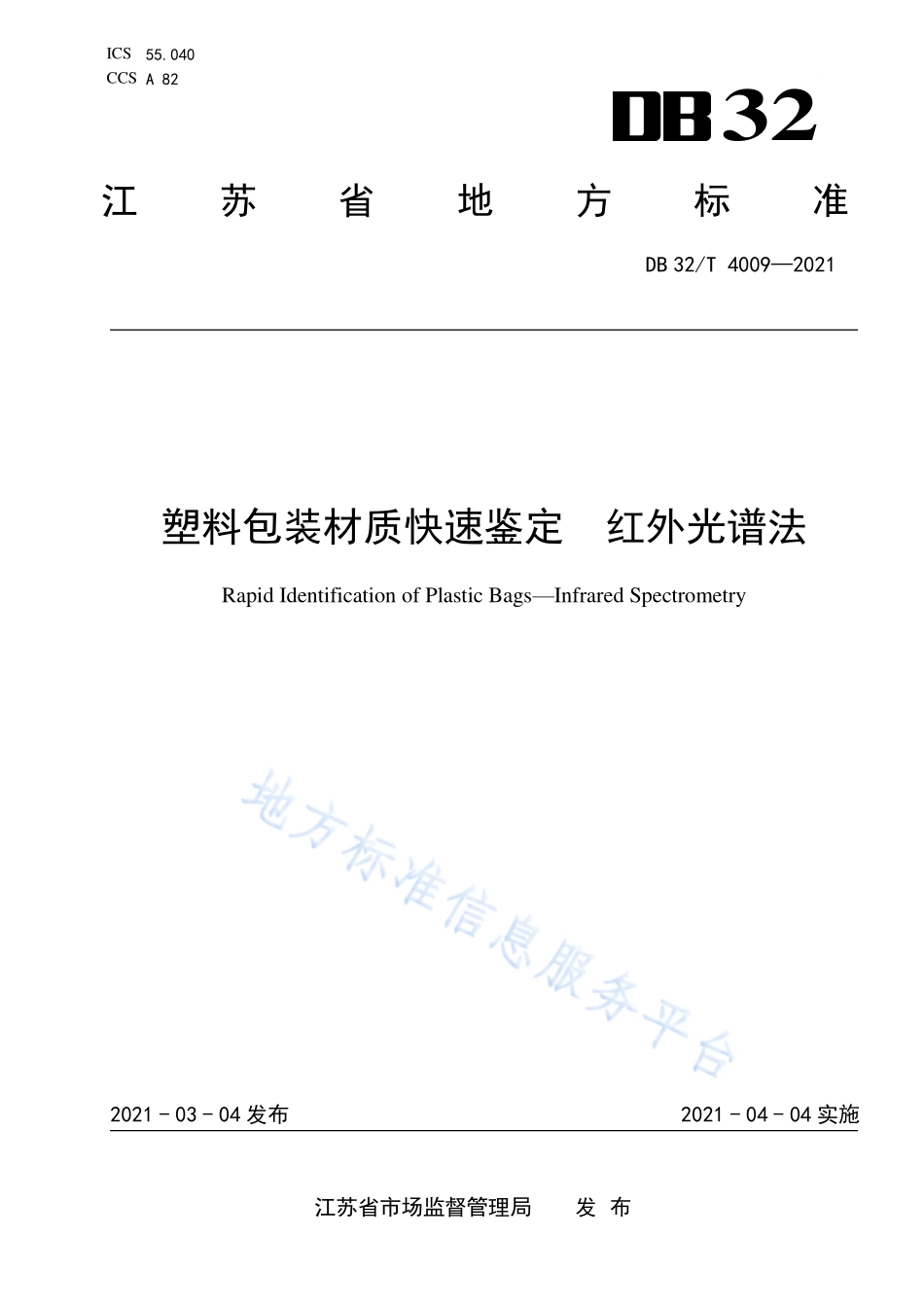

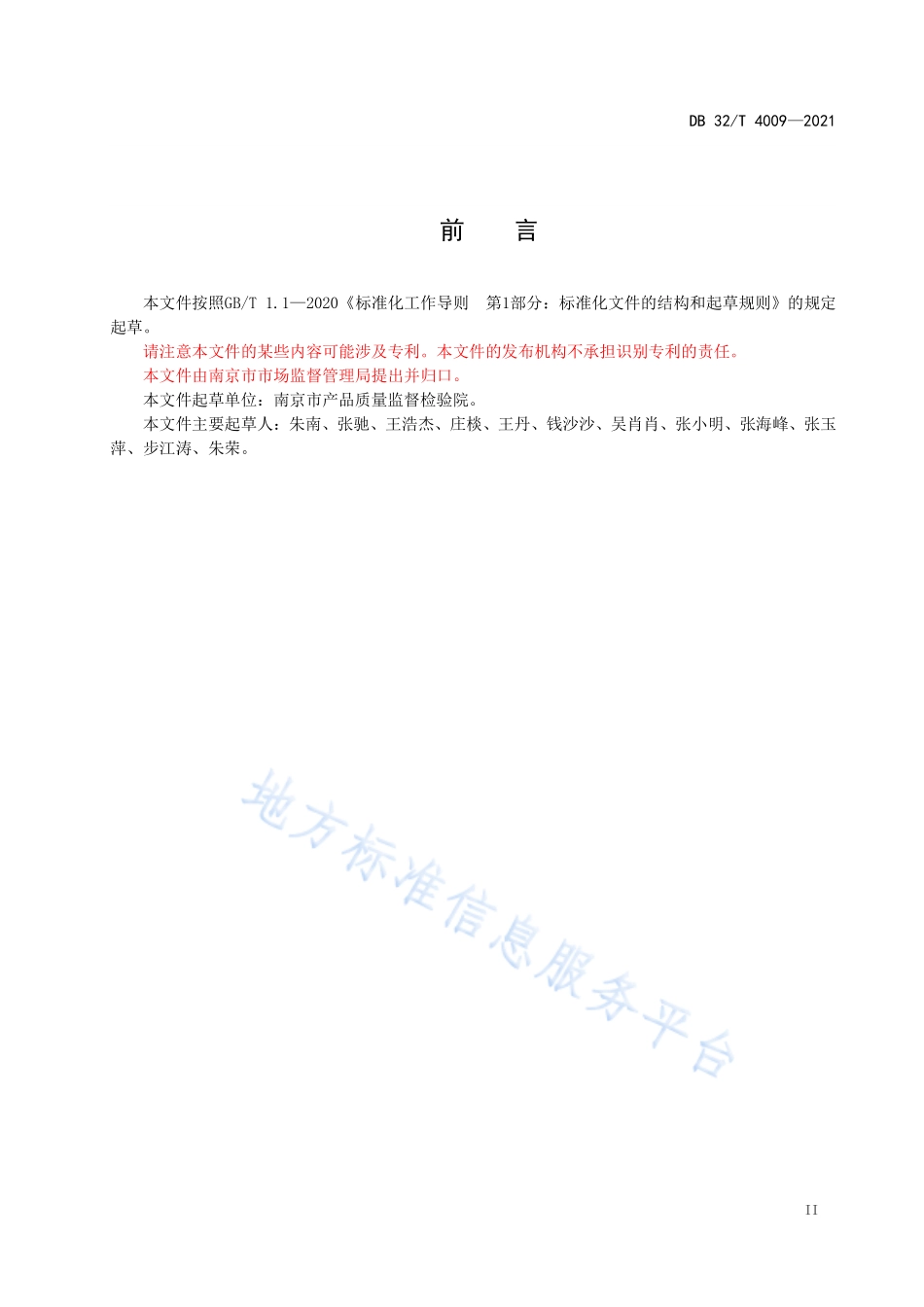

ICS 55.040 CCS A 82 32 江苏省地方标准 DB 32/T 40092021 塑料包装材质快速鉴定 红外光谱法 Rapid Identification of Plastic BagsInfrared Spectrometry 2021-03-04 发布 2021-04-04 实施 江苏省市场监督管理局 发 布 DB 32/T 40092021 I 目次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 试剂与设备.1 5 试验步骤.1 6 结果表述.2 7 试验报告.2 附录A （资料性）参比光谱图和特征吸收表.3 DB 32/T 40092021 II 前言 本文件按照GB/T 1.12020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由南京市市场监督管理局提出并归口。本文件起草单位：南京市产品质量监督检验院。本文件主要起草人：朱南、张驰、王浩杰、庄棪、王丹、钱沙沙、吴肖肖、张小明、张海峰、张玉萍、步江涛、朱荣。DB 32/T 40092021 1 塑料包装材质快速鉴定 红外光谱法 1 范围 本文件规定了用红外光谱法鉴定常见的九种塑料材质的方法，并给出了试样谱图和特征峰解析。本文件适用于下列常见九种类型包装用塑料的快速鉴定：聚苯乙烯（PS）、聚丙烯（PP）、聚乙烯（PE）、聚乳酸（PLA）、聚对苯二甲酸乙二醇酯（PET）、聚酰胺（PA）、聚甲基丙烯酸甲酯（PMMA）、聚碳酸酯（PC）和聚四氟乙烯（PTFE）。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 2035 塑料术语及定义 GB/T 6040 红外光谱分析方法通则 3 术语和定义 GB/T 2035 界定的术语和定义适用于本文件。4 试剂与设备 4.1 标准物质或对照品 聚苯乙烯（红外波长标准物质，中国计量科学研究院）、聚丙烯（中国计量科学研究院）、聚乙烯（中国计量科学研究院）、聚乳酸（American Polymer Standards Corporation）、聚对苯二甲酸乙二醇酯（USP Reference Standard）、聚甲基丙烯酸甲酯（American Polymer Standards Corporation）、聚碳酸酯（American Polymer Standards Corporation）、聚酰胺（CAS:63428-83-1）、聚四氟乙烯（CAS:9002-84-0）。4.2 仪器设备 傅里叶变换红外光谱仪应符合GB/T 6040标准中4.2.1规定。仪器分辨率为4 cm-1，扫描次数为16次，红外光谱范围为4000 cm-1400 cm-1，配有金刚石晶体的衰减全反射（ATR）附件装置。5 试验步骤 5.1 将标准物质或参比物质处理成合适面积大小，使样品可以平整地放入检测样品池。5.2 按照 GB/T 6040 的方法，避开油墨、印记等地方在标准物质或参比物质的表面选取 3 个平滑的测试点。5.3 将测试点的表面固定在金刚石晶体附件上，使其紧贴附件晶体后进行红外扫描。DB 32/T 40092021 2 5.4 对采集的谱图依次进行扣除背景，气氛补偿，基线自动校正等操作。5.5 按照上述试验方法，采集待测样品的红外光谱图。5.6 根据待测样品的红外光谱与标准物质或参比物质的红外光谱进行比较，判断塑料样品的种类。6 结果表述 6.1 对未知塑料的鉴定：检测样品材质是或不是某种塑料。如不能确切表述为某种材料，应根据红外光谱的官能团的信息提出可能是某种塑料的分析意见。6.2 与已知种类的样品比对的鉴定：检验样品与已知样品是或不是同种塑料。7 试验报告 试验报告至少应该包括以下内容：本标准编号；对试样处理的有关说明；制样方法；试验结果及必要的说明；塑料鉴定结果与分析；试验人员和日期。DB 32/T 40092021 3 A A 附录A （资料性附录）参比光谱图和特征吸收表 各种塑料参比光谱图和特征吸收表，见图A.1图A.9和表A.1表A.9。A.1 聚苯乙烯(PS)塑料 图A.1 聚苯乙烯塑料 表A.1 聚苯乙烯塑料主要特征吸收峰及有关结构 波数/cm-1 有关结构 3082,3059,3025 苯环=CH 伸缩振动 2922 CH2 不对称伸缩振动 2849 CH2 对称伸缩振动 1601,1493,1452 苯环 C=C 弯曲振动 1028 单取代苯环=CH 面内变形 756,697 单取代苯环=CH 面外变形 DB 32/T 40092021 4 A.2 聚丙烯(PP)塑料 图A.2 聚丙烯塑料 表A.2 聚丙烯塑料主要特征吸收峰及有关结构 波数，cm-1 有关结构 2950 CH3 不对称伸缩振动 2917 CH2 不对称伸缩振动 2867 CH3 对称伸缩振动 2837 CH2 对称伸缩振动 1455 CH2 弯曲振动 1376 CH3 对称变形振动 1167 CH3 面外摇摆振动 973 CH3 面内摇摆振动 DB 32/T 40092021 5 A.3 聚乙烯(PE)塑料 图A.3 聚乙烯塑料 表A.3 聚乙烯塑料主要特征吸收峰及有关结构 波数，cm-1 有关结构 2915 CH2 不对称伸缩振动 2847 CH2 对称伸缩振动 1472,1462 CH2 弯曲振动 730,719(CH2)n(n4)面内摇摆振动 DB 32/T 40092021 6 A.4 聚乳酸(PLA)塑料 图A.4 聚乳酸塑料 表A.4 聚乳酸塑料主要特征吸收峰及有关结构 波数，cm-1 有关结构 2998 CH3 伸缩振动 2943 CH 伸缩振动 1747 C=O 伸缩振动 1455 CH3 弯曲振动 1359 CH 弯曲振动 1180,1129,1083,1042 COC 伸缩振动 DB 32/T 40092021 7 A.5 聚对苯二甲酸乙二醇酯(PET)塑料 图A.5 聚对苯二甲酸乙二醇酯塑料 表A.5 聚对苯二甲酸乙二醇酯塑料主要特征吸收峰及有关结构 波数，cm-1 有关结构 2960 CH2 不对称伸缩振动 1724 C=O 伸缩振动 1579,1505,1453 苯环 C=C 弯曲振动 1410 CH2 弯曲振动 1264,1120 COC 伸缩振动 1018 对位取代苯环=CH 面内变形 875 苯环 CH 面内变形 728 苯环 CH 面外变形 DB 32/T 40092021 8 A.6 聚酰胺(PA)塑料 图A.6 聚酰胺塑料 表A.6 聚酰胺塑料主要特征吸收峰及有关结构 波数，cm-1 有关结构 3301 NH 伸缩振动 2921 CH2 不对称伸缩振动 2851 CH2 对称伸缩振动 1641，1540，1264 CO-NH 弯曲振动 1463 CH2 弯曲振动 DB 32/T 40092021 9 A.7 聚甲基丙烯酸甲酯(PMMA)塑料 图A.7 聚甲基丙烯酸甲酯塑料 表A.7 聚甲基丙烯酸甲酯塑料主要特征吸收峰及有关结构 波数，cm-1 有关结构 1728 C=O 伸缩振动 1435 CH2 弯曲振动 1387 CH3 对称变形振动 1269，1241 COC 不对称伸缩振动 1192,1148 COC 对称伸缩振动 841 CH3 面内变形 751 CH3 面外变形 DB 32/T 40092021 10 A.8 聚碳酸酯(PC)塑料 图A.8 聚碳酸酯塑料 表A.8 聚碳酸酯塑料主要特征吸收峰及有关结构 波数，cm-1 有关结构 1770 C=O 伸缩振动 1505 苯环 C=C 弯曲振动 1221,1189,1160 COC 伸缩振动 1080,1014 对位取代苯环=CH 面内变形 830 对位取代苯环=CH 面外变形 DB 32/T 40092021 11 A.9 聚四氟乙烯(PTFE)塑料 图A.9 聚四氟乙烯塑料 表A.9 聚四氟乙烯塑料主要特征吸收峰及有关结构 波数，cm-1 有关结构 1200 CF2 不对称伸缩振动 1145 CF2 对称伸缩振动
